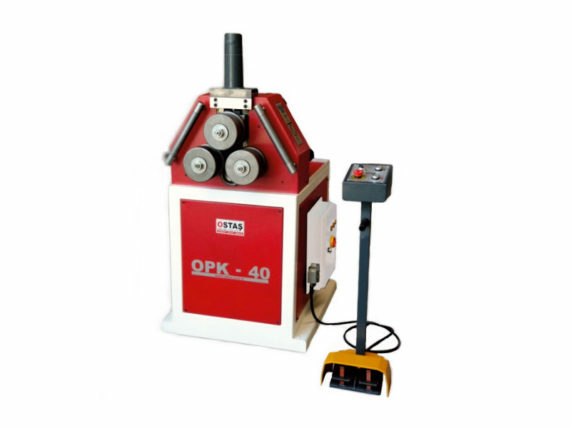

Гидравлический профилегиб OSTAS OPK-40

Гидравлический профилегиб OSTAS OPK-40 предназначен для гибки различного сортового проката в дуги и кольца с различным радиусом. Способность работы с тем или иным видом проката определяется рабочим инструментом профилегибочного станка – гибочными роликами. В стандартной комплектации со станком идут ролики, которые подходят для гибки профильных труб разных размеров, гибки полосы плашмя и на ребро, а также для некоторых размеров уголков, швеллеров, тавров и т.п. То есть со станком идут ролики способные работать с несколькими видами профилей, для остальных видов и размеров сортового проката станок может быть укомплектован дополнительными роликами, например, для круглой трубы.

ОСОБЕННОСТИ

• Прочная стальная рама обеспечивает жесткость для гибки металлических заготовок;
• Привод подается на 2 нижних ролика, исключая проскальзывания;
• Движение от двигателя на ролики осуществляется через редуктор;
• Подача центрального ролика выполняется гидравликой;
• Величина подачи отражается на линейке, расположенной вдоль движения центрального ролика;
• Управление станком осуществляется через мобильную стойку;
• Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность;
• В стандартной комплектации универсальные ролики; представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика;
• На станке предусмотрены направляющие валики с обеих сторон, они поддерживают заготовку при горизонтальной гибки, а также с их помощью задается угол подъема спирали (если нужно гнуть спираль или кольцо);
• Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки);
• Станок имеет ящик для хранения инструмента;
• Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа, что подтверждается соответствующим сертификатом.

ВИДЫ ОБРАБАТЫВАЕМЫХ ПРОФИЛЕЙ

Тип профиля	Размер, мм	Мин. диаметр, мм	Примечания
	60x10 20x10	450 350	Стандартные ролики
	100х15 50х10	400 300	Стандартные ролики
	35х35 15х15	800 350	Стандартные ролики
	Ø35 Ø20	550 400	Дополнительные ролики
	Ø70х2 Ø25х1,5	900 400	Дополнительные ролики
	2”х2,9 ½”х2,3	400 300	Дополнительные ролики
	70х30х3 30х15х2	1000 900	Дополнительные ролики
	50х3 20х3	1500 500	Дополнительные ролики
	50х50х6 30х30х3	600 450	Дополнительные ролики
	50х50х6 30х30х3	700 500	Дополнительные ролики
	60х7 30х4	500 400	Стандартные ролики
	60х7 30х4	500 450	Стандартные ролики
	60х7 30х4	500 400	Стандартные ролики
	№8 №3	800 600	Дополнительные ролики
	№8 №3	1000 700	Стандартные ролики
