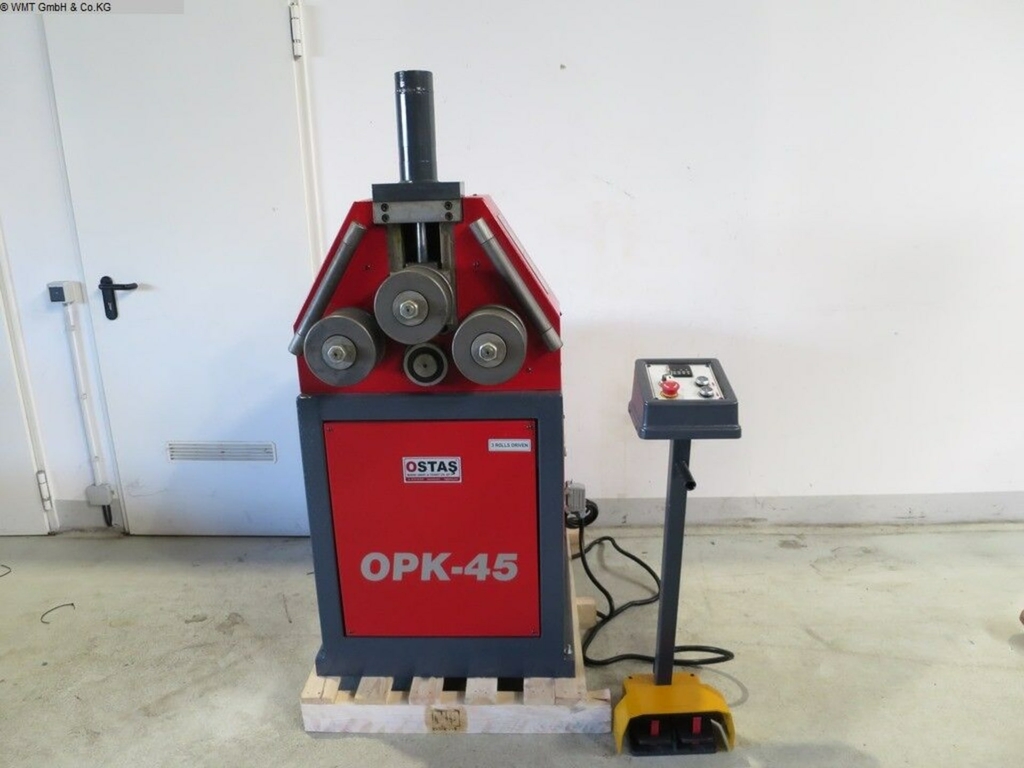

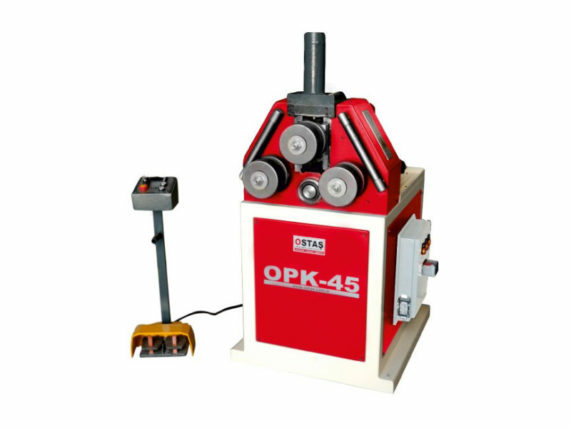

Гидравлический профилегиб OSTAS OPK-45

Гидравлический профилегиб OSTAS OPK-45 предназначен для гибки различного сортового проката в дуги и кольца с различным радиусом. Способность работы с тем или иным видом проката определяется рабочим инструментом профилегибочного станка – гибочными роликами. В стандартной комплектации со станком идут ролики, которые подходят для гибки профильных труб разных размеров, гибки полосы плашмя и на ребро, а также для некоторых размеров уголков, швеллеров, тавров и т.п. То есть со станком идут ролики способные работать с несколькими видами профилей, для остальных видов и размеров сортового проката станок может быть укомплектован дополнительными роликами, например, для круглой трубы.

ОСОБЕННОСТИ

• Прочная стальная рама обеспечивает жесткость для гибки металлических заготовок;
• Привод подается на 2 нижних ролика, исключая проскальзывания;
• Движение от двигателя на ролики осуществляется через редуктор;
• Подача центрального ролика выполняется гидравликой;
• Величина подачи отражается на линейке, расположенной вдоль движения центрального ролика;
• Управление станком осуществляется через мобильную стойку;
• Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность;
• В стандартной комплектации универсальные ролики; представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика;
• На станке предусмотрены направляющие валики с обеих сторон, они поддерживают заготовку при горизонтальной гибки, а также с их помощью задается угол подъема спирали (если нужно гнуть спираль или кольцо);

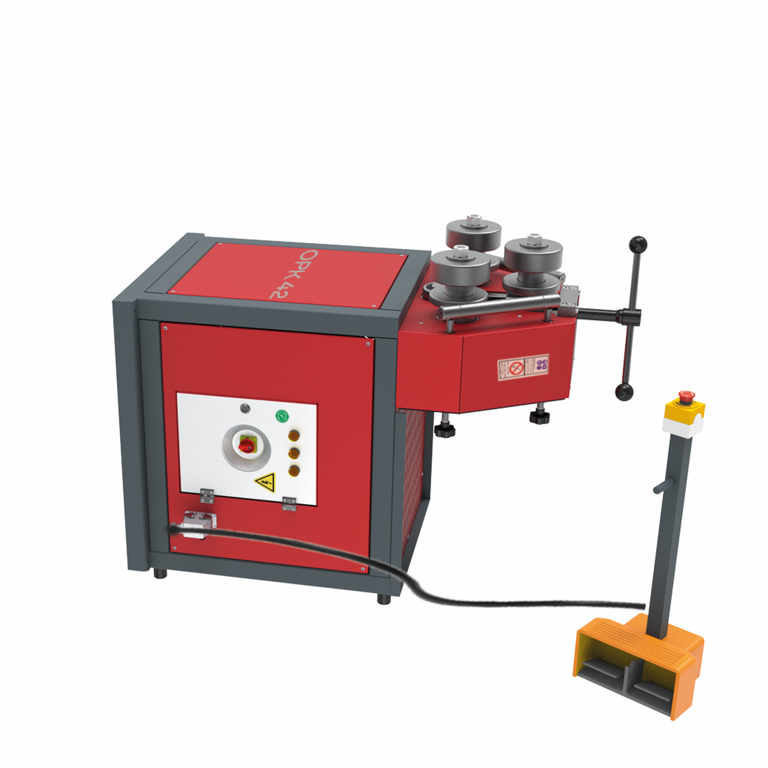

• Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки);
• Станок имеет ящик для хранения инструмента;
• Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа, что подтверждается соответствующим сертификатом.

ВИДЫ ОБРАБАТЫВАЕМЫХ ПРОФИЛЕЙ

Тип профиля	Размер, мм	Мин. диаметр, мм	Примечания
	60x10 40x10	500 400	Стандартные ролики
	100х15 60х10	400 350	Стандартные ролики
	35х35 20х20	900 400	Стандартные ролики
	Ø35 Ø30	600 400	Дополнительные ролики
	Ø70х2 Ø30х2	1000 500	Дополнительные ролики
	2”х2,9 1”х2,3	500 350	Дополнительные ролики
	70х30х2 50х40х3	1000 1000	Дополнительные ролики
	50х3 40х3	1600 500	Дополнительные ролики
	50х50х5 40х40х5	800 600	Дополнительные ролики
	50х50х5 40х40х6	800 600	Дополнительные ролики
	60х7 50х6	600 550	Стандартные ролики
	60х7 50х6	600 500	Стандартные ролики
	60х7 50х6	600 550	Стандартные ролики
	№8 №6	1000 700	Дополнительные ролики
	№8 №3	1200 800	Стандартные ролики

Технические характеристики
