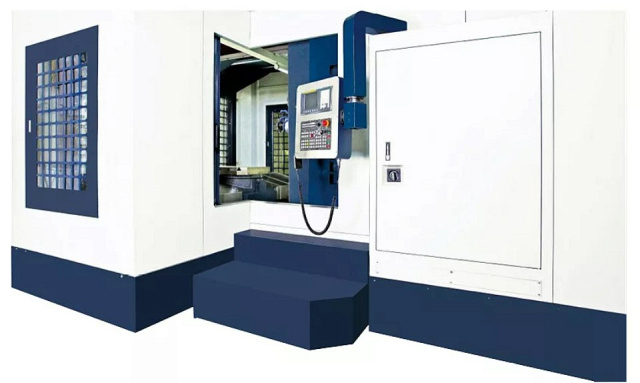

Горизонтально-фрезерный центр SPECTR MHM-1200
(голосов 0)
Артикул: 9939112mhm_1200 Код товара: 105512
Под заказ
Станки предназначены для точной и высокопродуктивной обработки: Работа в автоматическом цикле обеспечена за счетавтоматической смены инструментаиз инструментального магазина. Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов сцентровым подводом охлаждающей жидкости. Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений. Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Область применения SPECTR MHM-1200
Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение
Схемы обработки SPECTR MHM-1200
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Фрезерование Т-образного паза |
Конструктивные особенности SPECTR MHM-1200
 |

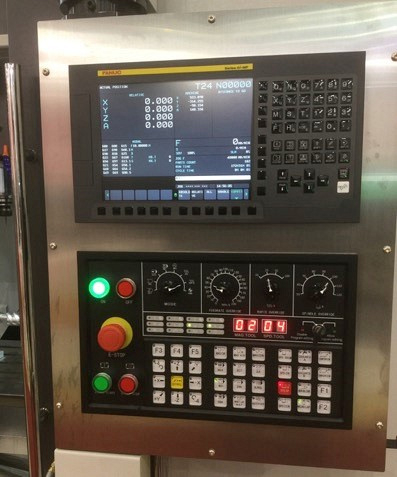

Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов. В версии Plus расширен функционал: |
 |

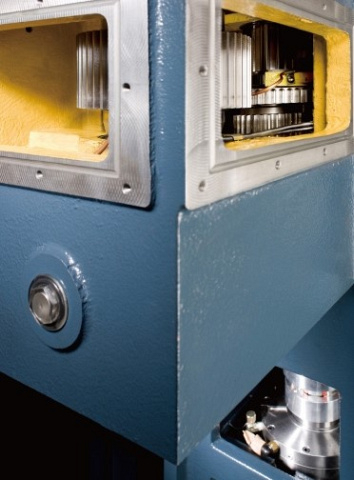

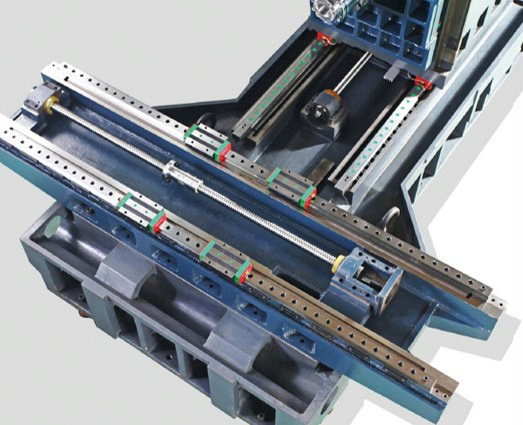

Станина Основной несущий узел станка, который служит для монтажа основных компонентов и узлов. Основание, колонна и шпиндельный узел, спроектированы при помощи компьютерных моделей методом конечных элементов (FEM). Компоненты станины отлиты из модифицированного чугуна Meehanite с применением дополнительных рёбер жёсткости как внутри, так и на внешней части конструкции. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов. |
 |

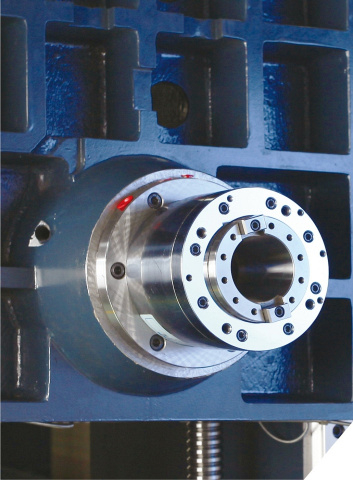

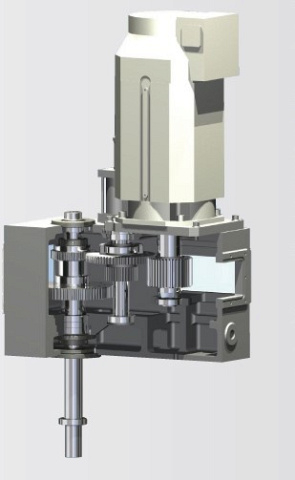

Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт)- BT50/SK50/ 6 000 об/мин. Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ (5 bar) в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности. |
 |

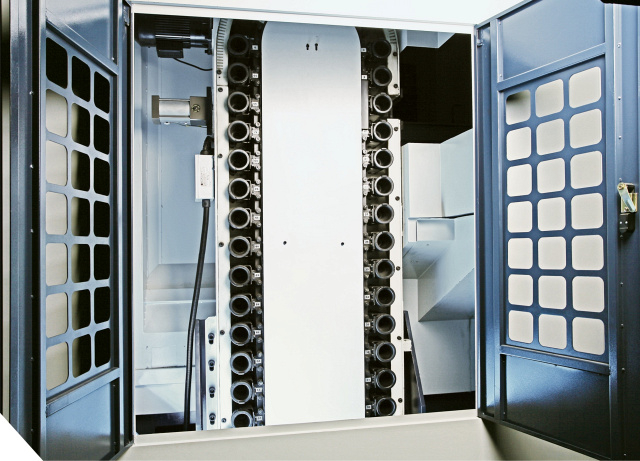

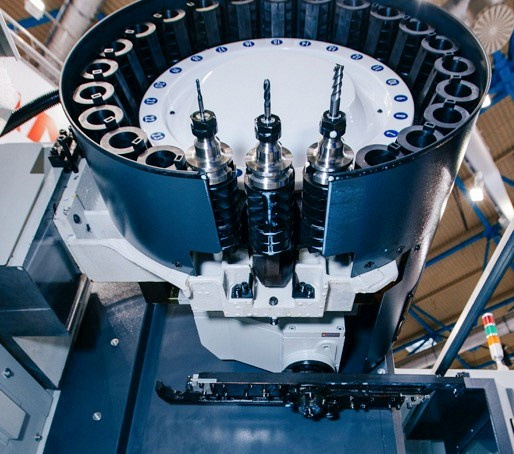

Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 20 и более различных инструментов. 24 позиции инструмента: По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций: 60 позиции инструмента: |
 |

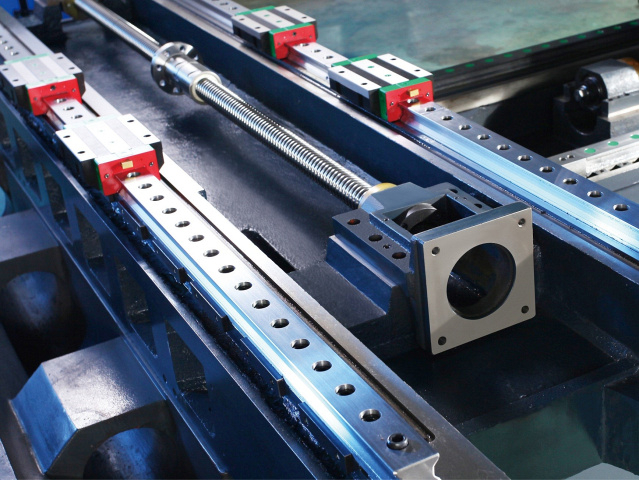

Направляющие перемещений На станках серии MHM перемещения по осям (X*Y*Z) осуществляются по роликовым направляющим, увеличенной толщины (45 мм) типа RGH фирмы PMI / HIWIN (Тайвань). В несущих блоках (каретках) четыре рядя роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005). |
 |

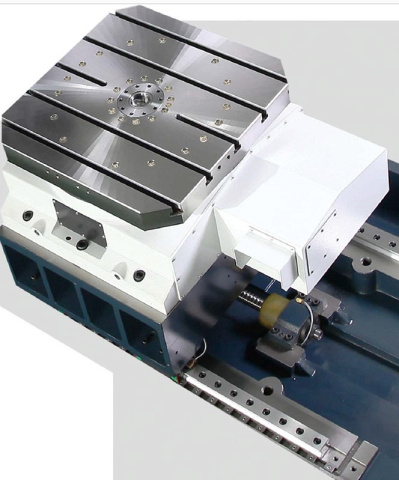

Рабочий стол Рабочий стол является неотъемлемой частью станины и определяет жёсткость конструкции станка. Поскольку заготовка опирается на рабочий стол, его плоскость является важнейшим элементом в координатной системе обработки и любые деформации стола недопустимы. Для исключения любого рода деформаций поверхности столов на всех станках MHM термически обрабатывются (закаливаются) и после этого имеет показатели твёрдости 52 HRC по Роквеллу. Это обеспечивает точность обработки на весь период эксплуатации оборудования. В предлагаемом станке используется поворотный стол и механизмы смены паллет , производства DETRON (Тайвань). |
 |

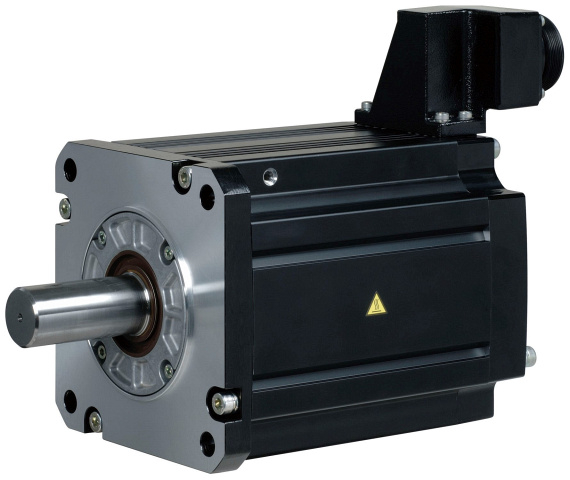

Основные двигатели FANUC В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40. По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65. Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума. |
 |

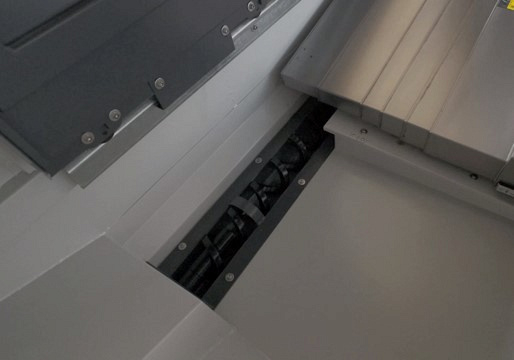

Конвейер удаления стружки Для удаления отработанной стружки из зоны резания используется автоматически винтовой двойной конвейер (шнек), который не только извлекает стружку, но и отжимает отработанную СОЖ в встроенный бак под конвейером. Конвейер включается через M-код или напрямую от с пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки. |
 |

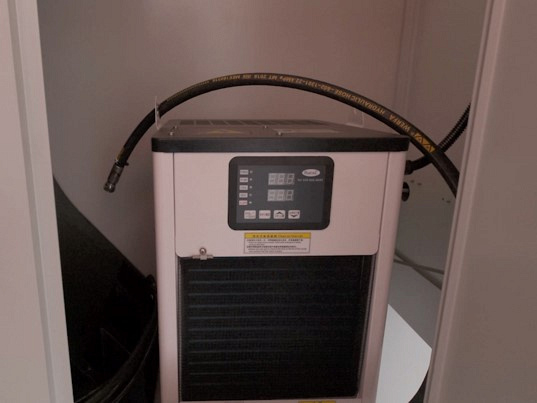

Масляное охлаждение шпинделя Шпиндель – один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии MHM установлено масляное охлаждение шпинделя. Основные преимущества: |
 |

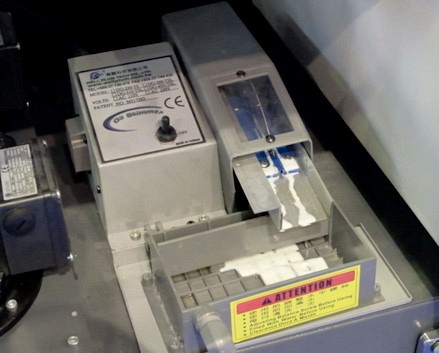

Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе. |
Комплектация SPECTR MHM-1200
Стандартная
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Дополнительная
 |
Технические характеристики SPECTR MHM-1200
| Характеристика | Значение |
|---|---|
| Точность позиционирования, мм | 0,012 |
| Повторяемость, мм | 0,008 |
| Точность индексации поворотного стола, с | 6 |
| По оси X, мм | 2200 |
| По оси Y, мм | 1200 |
| По оси Z, мм | 1350 |
| Расстояние от центра шпинделя до поверхности стола, мм | 230 - 1580 |
| Расстояние от центра стола до поверхности шпинделя, мм | 250 - 1500 |
| Тип направляющих | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 24 / 24 / 24 |
| Скорость подачи (X/Y/Z), мм/мин | 8000 |
| Ширина роликовых направляющих по осям X/Y/Z, мм | 55 / 55 / 55 |
| Диаметр ШВП, мм | 50 |
| Диаметр инструмента (макс.), мм | 125 |
| Длина инструмента (макс.), мм | 350 |
| Время смены инструмента, сек. | 5 |
| Вес инструмента (макс.), кг | 15 |
| Кол-во инструмента магазина, шт | 24 (40, 60 опция) |
| Давление воздуха, кг/см2 | 5 - 6 |
| Максимальный диаметр инструмента при пустых соседних гнездах, мм | 200 |
| Частота вращения, об/мин | 6000 |
| Шпиндель | KENTURN |
| Конус | BT50 / SK50 |
| Мощность двигателя шпинделя (пост. / 30 мин), кВт | 22 / 26 |
| Тип привода шпинделя | Ремень |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 7 / 4 / 7 |
| Мощность помпы СОЖ, кВт | 0,7 (3) |
| Система ЧПУ | Fanuc |
| Размер стола, мм | 1200 x 1200 |
| Макс. нагрузка, кг | 3000 |
| Мощность мотора поворота стола, кВт | 3 |
| Размер Т-образного паза, мм | 150 x 22 x 7 |
| Потребляемая мощность, кВт | 50 |
| Расход воздуха, Mpa’ л/ мин | 0,6' 500 |
| Давление воздуха, кг/см | 6 |
| Макс. скорость вращения стола, об/мин | 11 |
| Тормозное усилие, кг/м | 5000 |
| Количество паллет, шт. | 1 |
| Объём бака СОЖ, л | 150 - 180 |
| Длина, мм | 4400 |
| Ширина, мм | 4260 |
| Высота, мм | 3000 |
| Вес, кг | 24 000 |
