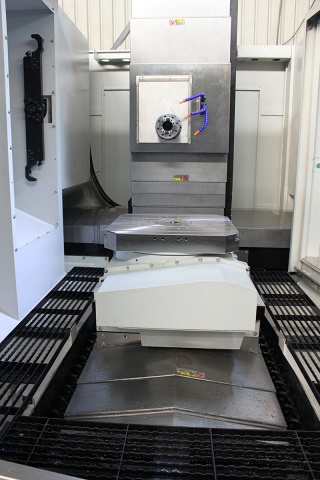

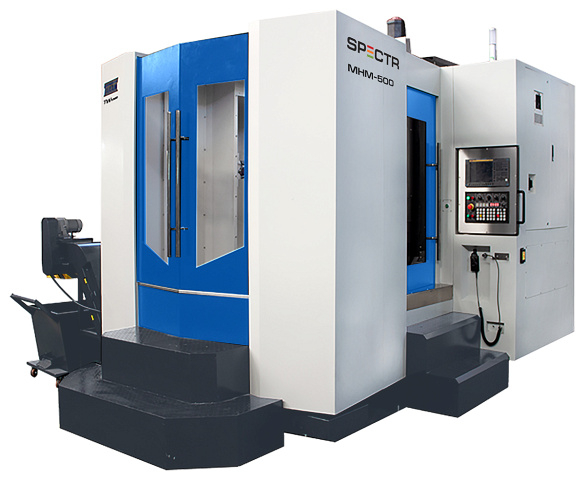

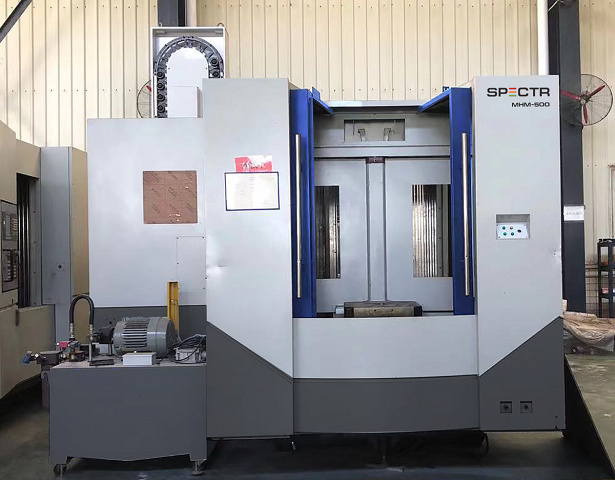

Горизонтально-фрезерный центр SPECTR MHM-500

Станки предназначены для точной и высокопродуктивной обработки:коробчатых и плоских деталей из стали, серого чугуна и различных сплавов;для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.Работа в автоматическом цикле обеспечена за счетавтоматической смены инструментаиз инструментального магазина.Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов сцентровым подводом охлаждающей жидкости.Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений.Область применения Работа в автоматическом цикле обеспечена за счетавтоматической смены инструментаиз инструментального магазина. Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов сцентровым подводом охлаждающей жидкости. Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений. Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Область применения Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Область применения SPECTR MHM-500

Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Схемы обработки SPECTR MHM-500

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности SPECTR MHM-500

	Cистема ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов. В версии Plus расширен функционал:
	Cтанина Основной несущий узел станка, который служит для монтажа основных компонентов и узлов. Основание, колонна и шпиндельный узел, спроектированы при помощи компьютерных моделей методом конечных элементов (FEM). Компоненты станины отлиты из модифицированного чугуна Meehanite с применением дополнительных рёбер жёсткости как внутри, так и на внешней части конструкции. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов.

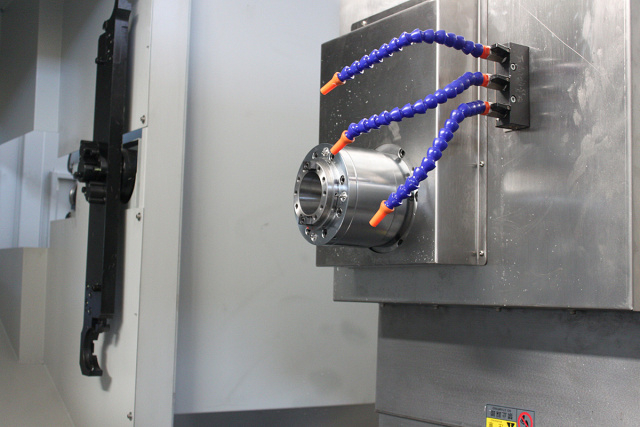

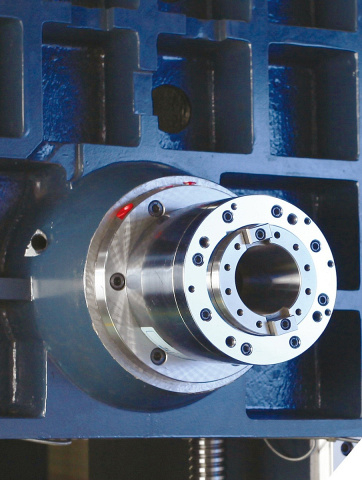

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN / Microlab (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) - BT50 / SK50 / 6000 об/мин. Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ (5 Бар) в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.

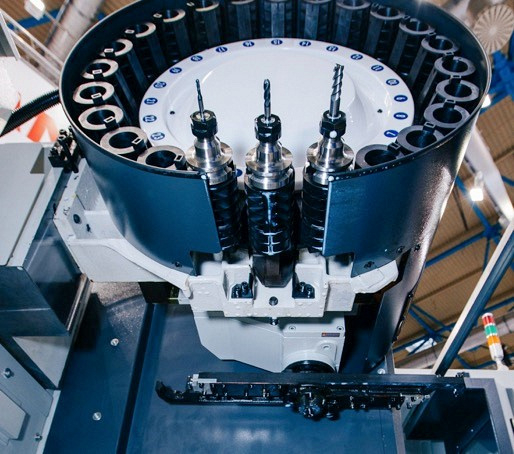

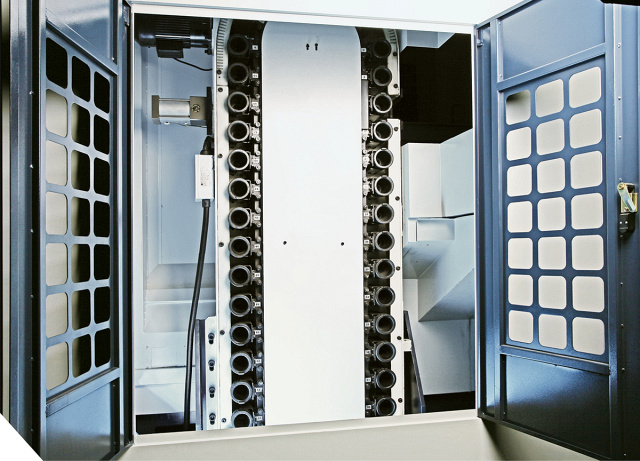

	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 20 и более различных инструментов. 24 позиции инструмента: По требованию заказчика инструментальный магазин возможно расширить до 60 / 90 / 120 позиций. 60 позиции инструмента:

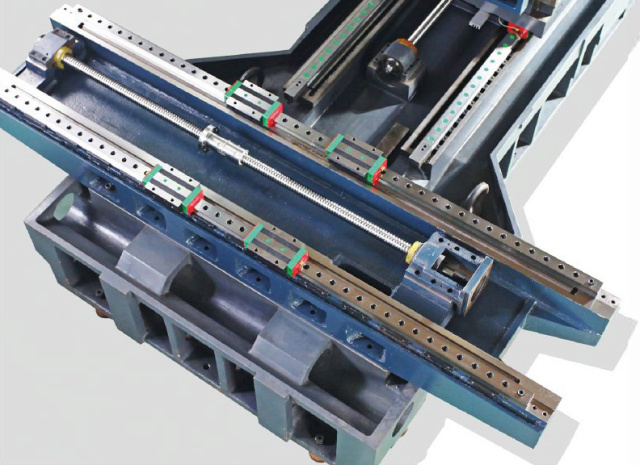

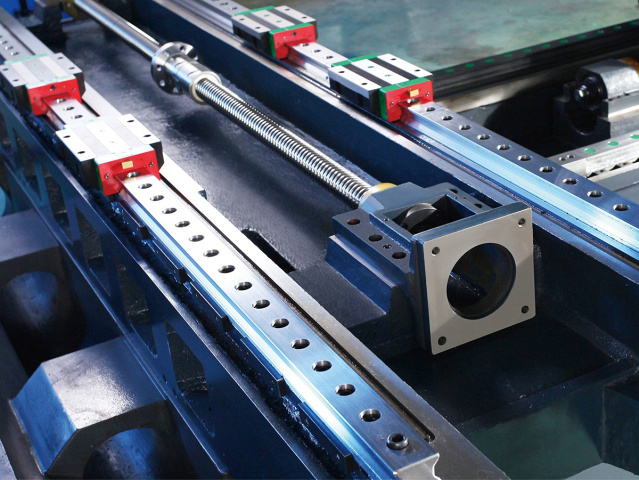

	Направляющие перемещений На станках серии MHM перемещения по осям (X, Y, Z) осуществляются по роликовым направляющим, увеличенной толщины (45 мм) типа RGH фирмы PMI / HIWIN (Тайвань). В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).

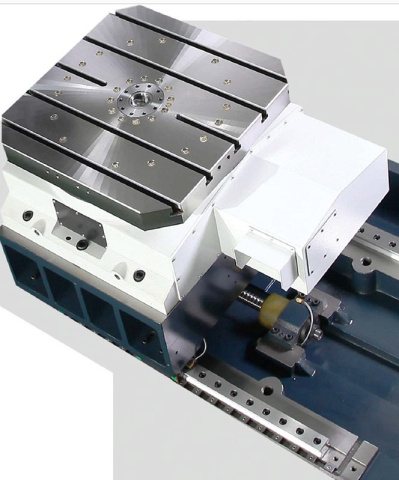

	Рабочий стол Рабочий стол является неотъемлемой частью станины и определяет жёсткость конструкции станка. Поскольку заготовка опирается на рабочий стол, его плоскость является важнейшим элементом в координатной системе обработки и любые деформации стола недопустимы. Для исключения любого рода деформаций поверхности столов на всех станках MHM термически обрабатываются (закаливаются) и после этого имеет показатели твёрдости 52 HRC по Роквеллу. Это обеспечивает точность обработки на весь период эксплуатации оборудования. В предлагаемом станке используется поворотный стол и механизмы смены паллет, производства DETRON (Тайвань).

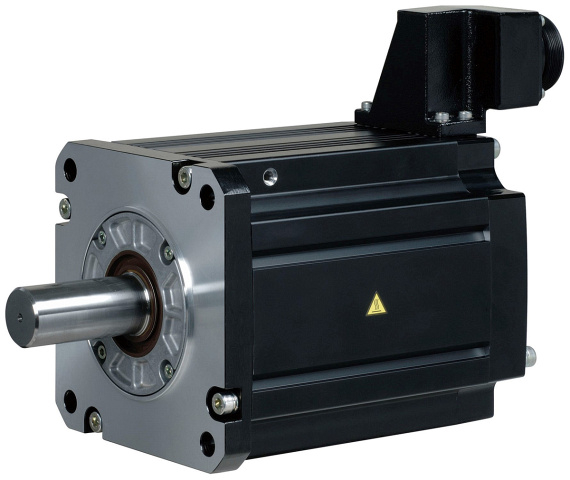

	Основные двигатели Fanuc В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40. По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65. Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума.
	Конвейер удаления стружки Для удаления отработанной стружки из зоны резания используется автоматически винтовой двойной конвейер (шнек), который не только извлекает стружку, но и отжимает отработанную СОЖ в встроенный бак под конвейером. Конвейер включается через M-код или напрямую от с пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.
	Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии MHM установлено масляное охлаждение шпинделя. Основные преимущества:
	Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Редуктор (ZF Германия) Привод шпинделя через коробку скоростей обеспечивает превосходную обработку и высокий крутящий момент при тяжелых режимах обработки. Регулировка частоты оборотов от 10 до 6000 об/мин. Все шестерни и подшипники работают в масляной ванне.

Комплектация SPECTR MHM-500

Стандартная

Дополнительная

Технические характеристики SPECTR MHM-500
