Горизонтально-расточные станки IRONMAC HBI-2518-110

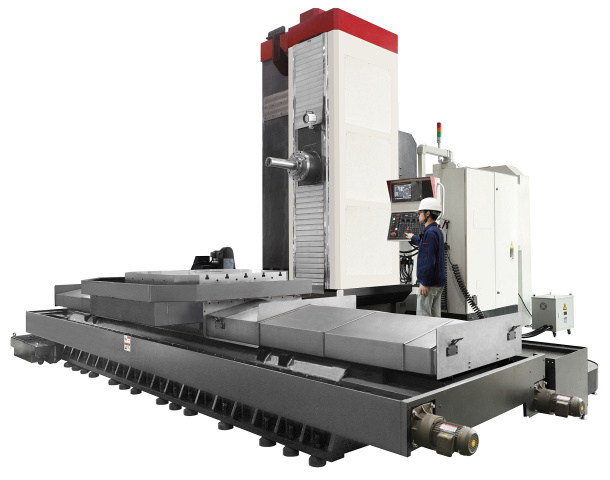

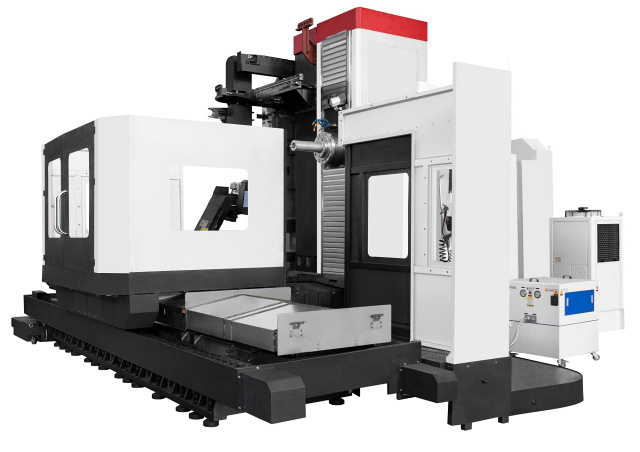

Горизонтально-расточной станок с поворотным столом HBI-2518-110 представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, HBI-2518-110 является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. HBI-2518-110 осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке HBI-2518-110, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

Область применения IRONMAC HBI-2518-110

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Получаемые изделия

Схемы обработки IRONMAC HBI-2518-110

Конструктивные особенности IRONMAC HBI-2518-110

	Оси станка и основной конструктив Для производства станка используя большой пятисторонний обрабатывающий центр. Что позволяет выполнить обработку станины за один установ! Таким образом, детали после обработки имеют превосходную геометрическую точность, что значительно повышает соответствующую точность всей машины после сборки. Корпусные компоненты станка: станина, колонные, стол и суппорт изготовлены из высококачественного обожженного чугуна GC275 с анализом FEM и обработкой старением для обеспечения оптимальной жесткости и стабильности. Станина имеет форму закрытой коробки с ребрами жесткости и оптимизированными точками опоры. Колонна увеличенного сечения с ребрами жесткости как в поперечном, так и в вертикальном сечениях.
	Основание Структура корпуса разработана в Германии и проверена методом конечных элементов для увеличения жесткости. Жесткая литая конструкция станины с внутренним оребрением c конструктивом BOX in BOX. Направляющие скольжения расположены с обеих сторон основания без выступов, обеспечивая точность и жесткость устанавливаемых на них компонентов. По оси Y используются направляющие скольжения для достижения большей жёсткости обработки.
	Колонна Цельное литье колонны с широким основанием, двойной стенкой и многочисленными ребрами жесткости, для максимальной стабильности суппорта.

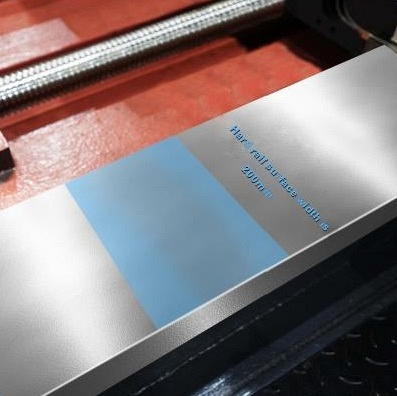

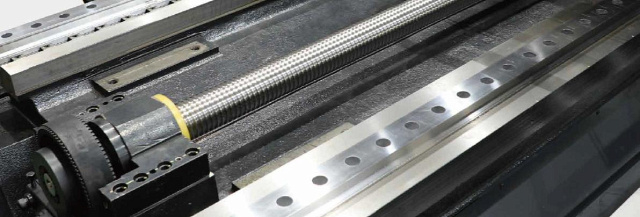

	Направляющие и ШВП Направляющая колонны по оси Y имеют прямоугольную конструкцию скольжения, поверхность направляющей подвергается высокочастотной закалке, твердость поверхности HRC55°, высокоточная шлифовка поверхности, прямолинейность полного хода в пределах 10 мкм, скользящая поверхность покрыта материалом Turcite-B, что делает поверхность направляющей более гладкой и износостойкой. Ось X, Z оснащаются роликовыми направляющими P-класса (X-63W, ось Z -63W), хорошая жесткость, высокая точность, длительный срок службы. Диаметр ШВП составляет 63 мм!

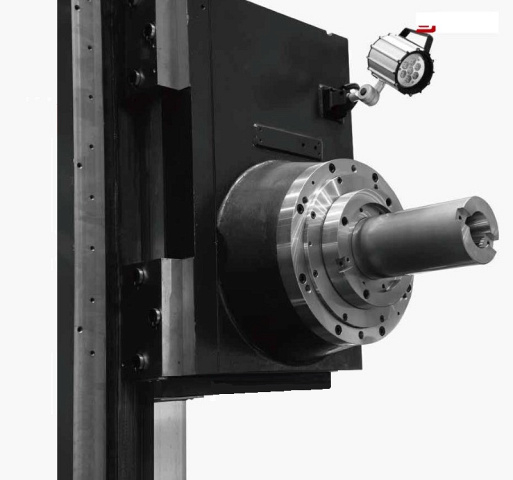

	Шпиндель В подшипнике шпинделя используется конический роликоподшипник, который выдерживает как радиальные, так и осевые нагрузки, а в подшипнике шпинделя используется циркулирующая охлаждающая смазка для снижения повышения температуры для получения высокой точности вращения шпинделя.

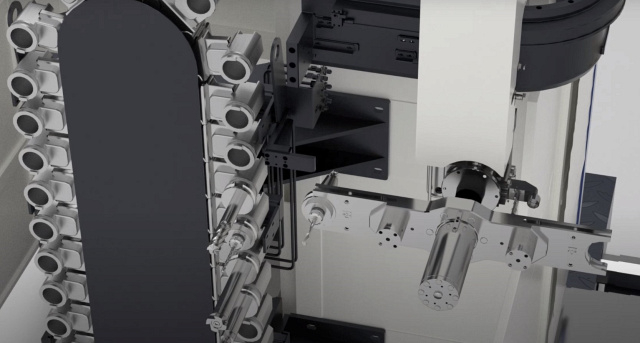

	Инструментальный магазин Станок оснащен гидравлической системой автоматической смены инструмента манипуляторного типа. Гидравлическая система надежнее пневматической, работа более точная и стабильная, служит дольше. По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций: 40 позиции инструмента:
	ЧПУ Fanuc OI-MF Plus (type 1) Станок оснащен стойкой ЧПУ FANUC, с расширенным функционалом FANUC type 1.
	Привод ШВП Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности. Основные двигатели FANUC.
	Редуктор BF Baruffaldi (Баруффальди) Между двигателем шпинделя и шпинделем используется импортная двухскоростная коробка передач (охлаждаемая масляным баком с постоянной температурой). Двигатель шпинделя и редуктор подключаются напрямую. Это позволяет в полной мере использовать максимальную эффективность двигателя шпинделя и обеспечивает высокий крутящий момент на низкой скорости, что подходит для тяжелой резки.

Комплектация IRONMAC HBI-2518-110

Стандартная

Дополнительная

Технические характеристики IRONMAC HBI-2518-110
