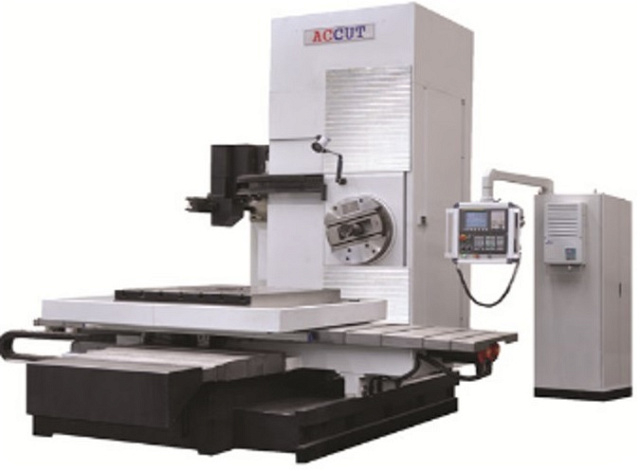

Горизонтально-расточные станки IRONMAC IH-130 IH-130L CNC

0.0 (голосов 0)
Артикул: 9960210ih_130l_cnc Код товара: 105345
Под заказ
0
Купить в 1 клик
Горизонтально-расточные станки IRONMAC IH-130 IH-130L CNC
Горизонтально-расточные станки IRONMAC IH-130 IH-130L CNC
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: IronMac (Китай)

ВАШИ ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

  • Больше 1 500 единиц оборудования в наличии.
  • Склад в Московской области (г. Ступино)
  • Склад в Тверской области (г. Кимры)
  • ПНР и обучение персонала.
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.

Горизонтально-расточной станок с поворотным столом IH-130 CNC представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-130 CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-130 CNC осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке IH-130 CNC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

Область применения IRONMAC IH-130 IH-130L CNC

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Получаемые изделия

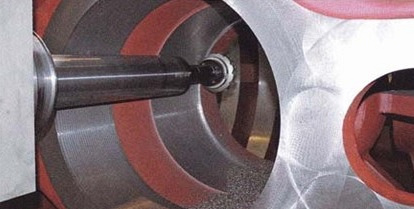

Схемы обработки IRONMAC IH-130 IH-130L CNC

Конструктивные особенности IRONMAC IH-130 IH-130L CNC

Панель управления
Система ЧПУ FANUC 0i-MF Plus (5)
Система ЧПУ Siemens SINUMERIK 828D sl
Ленточный стружкоуборочный конвейер
Ручной электронный маховичок (MPG)
Предназначен для удобства эксплуатации и настройки инструмента.

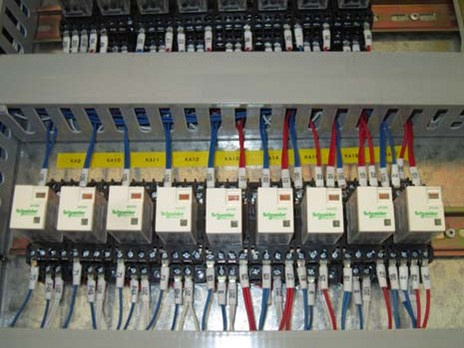

Панель управления и электрическая система

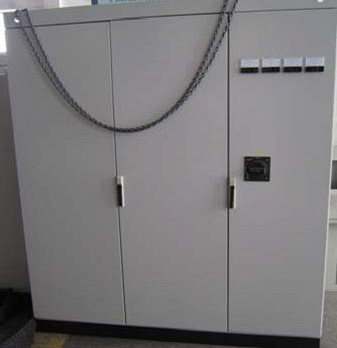

На станке установлена надежная и оптимизированная электрическая система. Электрические компоненты размещаются в электрическом шкафу. Пылезащитный электрошкаф надлежащим образом загерметизирован в соответствии с IP54 для предотвращения проникновения пыли и влаги. Для обеспечения безопасности дверь соединяется с проводом заземления. Все кабели аккуратно проложены с четкой маркировкой для облегчения идентификации и проверки.
Шпиндель и планшайба
Шпиндель изготовлен из рафинированной и азотированной легированной стали 38CrMoAlA, обладающей высокими характеристиками износостойкости. Шпиндель прецизионно отшлифован и отполирован. Для поддержки шпинделя используются высокоскоростные, жесткие и высокоточные радиально-упорные шарикоподшипники. Зажим инструмента осуществляется с помощью преднатянутых тарельчатых пружин, а разжатие осуществляется с помощью гидравлического привода.
Для контроля температуры подшипников шпинделя используется блок охлаждения гидравлического масла, чтобы избежать термической деформации шпинделя и поддерживать высокую точность при высокоскоростной обработке.
Система главного привода
В системе главного привода установлен сервомотор шпинделя переменного тока с переменными скоростями на каждом шаге скорости вращения шпинделя. Высокие и низкие частоты вращения шпинделя достигаются за счет переключения передач в передней бабке.

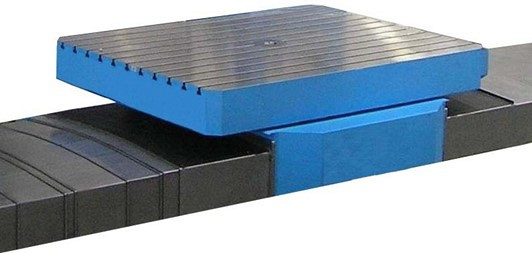

Стол
Стол может поворачиваться и фиксироваться под произвольными углами для обработки нескольких поверхностей с высокой эффективностью, точностью и качеством обработки. Поворотные направляющие изготовлены из чугуна с футеровкой из промышленного материала. Гидростатические подшипники обеспечивают высокую стабильность вращения и большую грузоподъемность. Благодаря большому количеству установленных вокруг гидроцилиндров, поворотный стол надежно и стабильно фиксируется на заданный угол.
Для версии H:Два серводвигателя и два планетарных редуктора обеспечивают плавное вращение и точную индексацию. Приводной механизм с двумя двигателями использует управление "ведущий-ведомый" для устранения люфта. Таким образом, может быть обеспечена высокая точность индексации.
Система смазки
Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла.

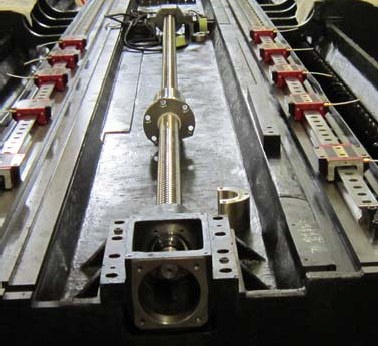

Направляющие
В версии Lиспользуются линейные направляющие качения выполнены для тяжелых условий эксплуатаций. Используются на осях X, Y и Z, отличаются повышенной жесткостью, высокой демпфирующей способностью, низким коэффициентом трения и виброучтойчивостью. Телескопические стальные кожухи установлены по осям X, Y и Z для предотвращения проникновения жидкостей, стружки и пыли.
В версии Hиспользуются гидростатические направляющие скольжения. Широкие направляющие отшлифованы и закалены, что дает возможность производить силовое фрезерование тяжелых заготовок.
Оси станка и основной конструктив
Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию.
Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовеса для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами.
Соединение осей

Комплектация IRONMAC IH-130 IH-130L CNC

Стандартная

    Дополнительная

      Технические характеристики IRONMAC IH-130 IH-130L CNC

      Характеристика Значение
      Перемещение по оси Z, мм 1200
      Частота вращения, об/мин 10 - 2000
      Система ЧПУ Fanuc / Siemens
      Размеры рабочего стола, мм 1400 x 1600
      Грузоподъемность стола, кг 10 000
      Количество позиций инструмента, шт. 20
      Мощность главного шпинделя, кВт 22 / 30
      Перемещение по оси X, мм 2000
      Перемещение по оси Y, мм 1600
      Перемещение рабочего шпинделя по оси W, мм 700
      Конус шпинделя ISO № 50 / 7:24
      Диаметр рабочего шпинделя, мм 130
      Макс. крутящий момент на шпинделе, Нм 2000
      Тип управления ЧПУ
      Тип подачи оси B автоматический
      Длина, мм 6700
      Ширина, мм 7500
      Высота, мм 4700
      Вес, кг 35 000
