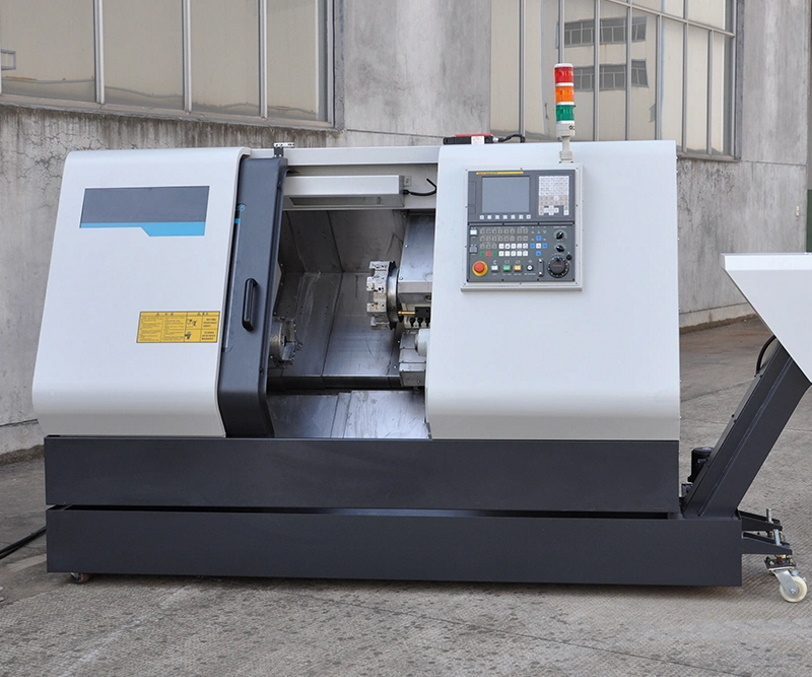

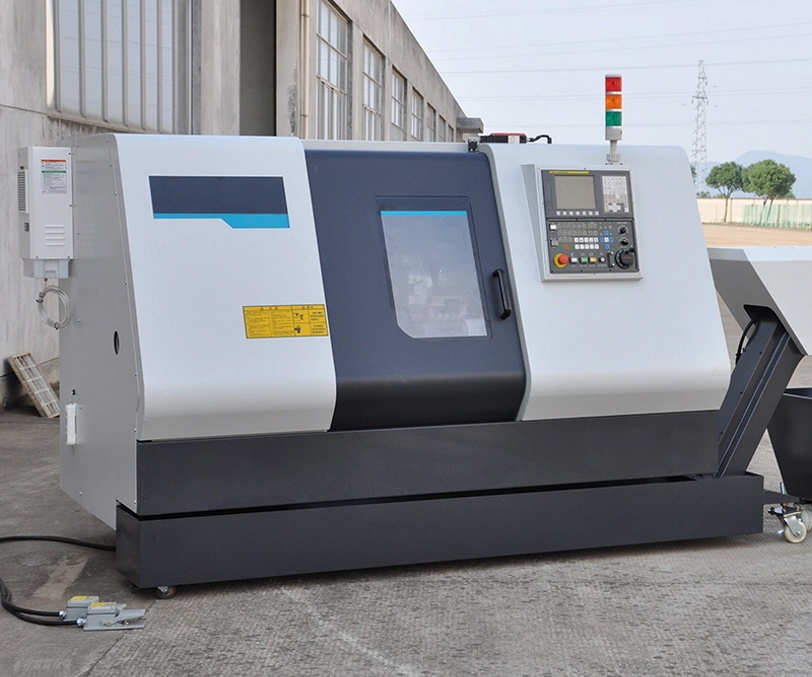

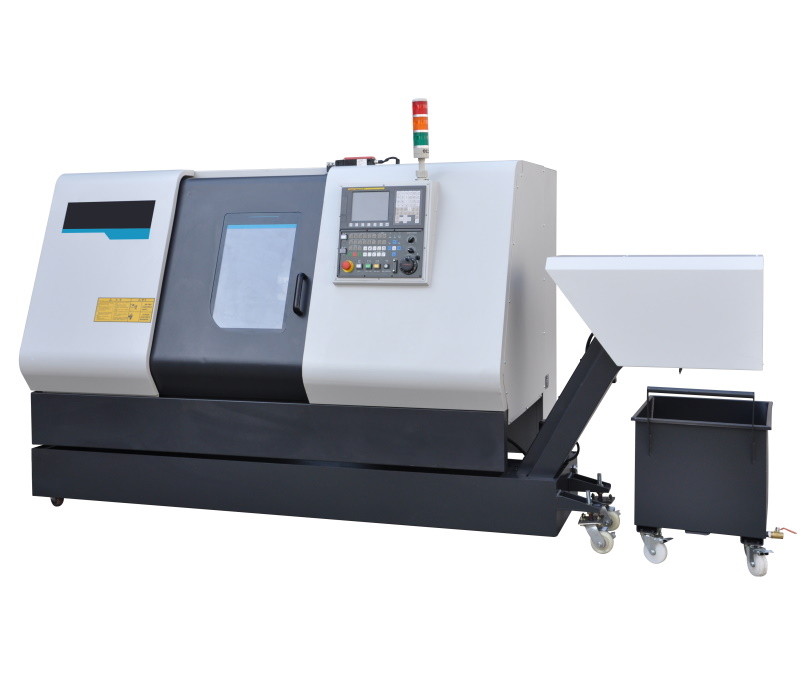

Горизонтальные токарные станки MetalCraft с ЧПУ ТL36-300 с датчиком привязки инструмента Renishaw HPMA (ТL36-300.F7,5/11.A2-5.8T.152T.R)
Артикул: ТL36-300.F7,5/11.A2-5.8T.152T.R Код товара: 99467
Токарный станок с ЧПУ MetalCraft ТL36-300.F7,5/11.A2-5.8T.152T.R используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности metalcraft с чпу тl36-300
• Станина с наклоном 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система Renishaw для привязки инструмента (входит в указанную спецификацию)
Технические характеристики metalcraft с чпу тl36-300
| Характеристика | Значение |
|---|---|
| Модель станка | TL36-300 |
| Бренд | MetalCraft |
| Система чпу | Fanuc 0i-Tf(5) Plus |
| Угол наклона станины | 45° |
| Наличие | На складе |
| Макс. диаметр над станиной, мм | Ø360 |
| Макс. диаметр точения, мм | Ø250 |
| Макс. диаметр над суппортом, мм | Ø150 |
| Макс. длина точения, мм | 300 |
| Ход по оси x / z / y, мм | 150 / 320 / - |
| Ускоренная подача по оси x / z / y, м/мин | 12 / 20 / - |
| Модель двигателя оси x / z | FANUC βis8B/3000 βis12/2000 |
| Мощность привода оси x / z / y, квт | 1 / 1 / - |
| Точность позиционирования, мм | ±0.004 / ±0.004 |
| Точность повторного позиционирования, мм | ±0.002 / ±0.003 |
| Мощность двигателя шпинделя, квт | 7.5 / 11 |
| Торец шпинделя | A2-5 |
| Размер токарного патрона | 6 " / 152 мм |
| Диаметр отверстия шпинделя, мм | Ø56 |
| Макс. диаметр прутка, мм | Ø38 |
| Макс. крутящий момент, нм | 35.8 / 95,5 |
| Макс. скорость вращения шпинделя, об/мин | 6000 |
| Тип револьверной головки | Без привода |
| Количество инструментов | 8 / Тайвань |
| Сечение наружной державки, мм | 25 x 25 |
| Диаметр расточной державки, мм | Ø32 |
| Подача сож через револьверную головку | Включено |
| Тип задней бабки | С гидравлической программируемой пинолью |
| Перемещение задней бабки, мм | 500 |
| Конус пиноли задней бабки | MT4 |
| Ход пиноли задней бабки, мм | 90 |
| Диаметр пиноли задней бабки, мм | Ø80 |
| Габаритные размеры станка (д x ш x в), мм | 2700 x 1400 x 1680 |
| Масса станка, кг | 3000 |
Комплект поставки metalcraft с чпу тl36-300
| Богатая комплектация | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ | FANUC 0i -Tf(5) Plus (Япония) | 1 шт. |
| 2 | Шпиндель A2-5 | Включено в стоимость станка | 1 шт. |
| 3 | Двигатель шпинделя | FANUC βil 8 / 12000-B (Япония) | 1 шт. |
| 4 | Подшипники щпинделя | NSK (Япония) | 1 шт. |
| 5 | Сервоприводы по осям X / Z | βis8 / 3000-B / βis12/2000-B (Япония) FANUC (Япония) | 1 шт. |
| 6 | ШВП по осям X / Z | Тайвань | 1 шт. |
| 7 | Линейные направляющие качения по осям X / Z | Тайвань | 1 шт. |

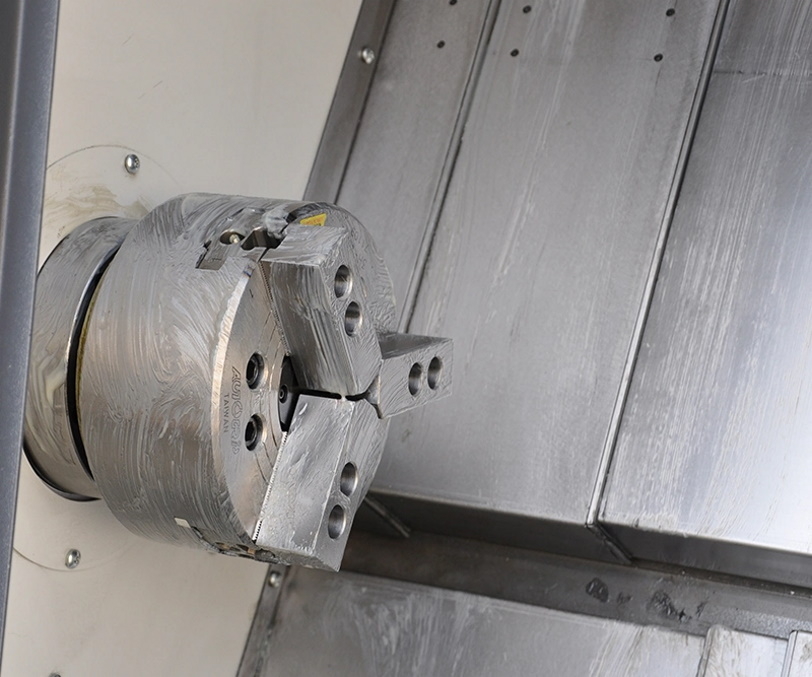

| 8 | Гидравлический патрон 3-х кулачковый 6" (152 мм) | Тайвань | 1 шт. |

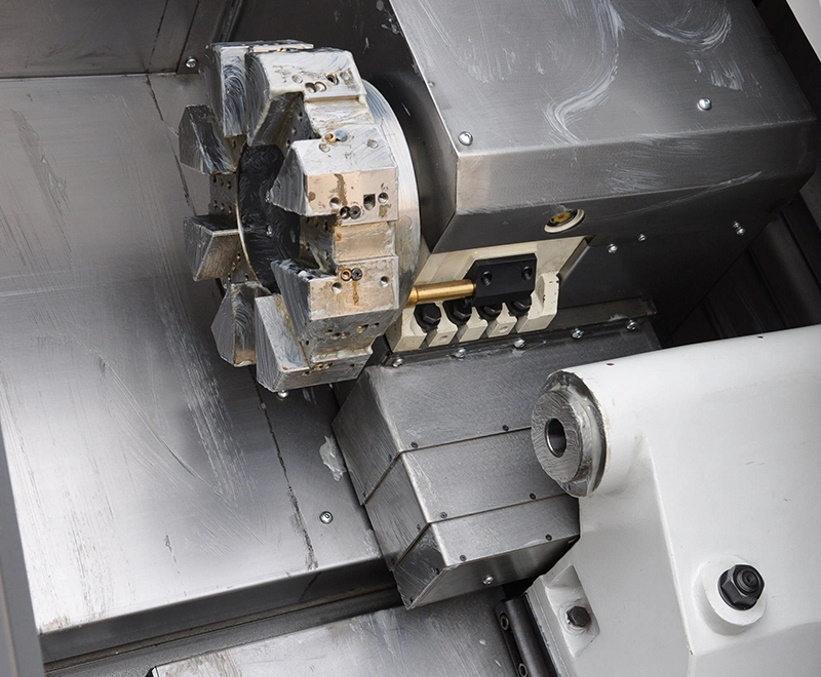

| 9 | Револьерная головка на 8 позиций | Тайвань | 1 шт. |
| 10 | Осевой держатель инструмента для наружного точения | Включено в стоимость станка | 1 шт. |
| 11 | Переходная втулка | Включено в стоимость станка | 1 шт. |
| 12 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 13 | Держатель инструмента для обработки торцов | Включено в стоимость станка | 1 шт. |
| 14 | Переносной пульт управления | Включено в стоимость станка | 1 шт. |
| 15 | Пистолет для подачи СОЖ | Включено в стоимость станка | 1 шт. |
| 16 | Пневматический пистолет | Включено в стоимость станка | 1 шт. |
| 17 | Скиммер (маслоотделитель) | Включено в стоимость станка | 1 шт. |
| 18 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |
| 19 | Датчик привязки инструмента Renishaw HPMA | Включено в стоимость станка | 1 шт. |
| 20 | Гидравлическая программируемая пиноль задней бабки в комплекте с вращающимся центром | Включено в стоимость станка | 1 шт. |
| 21 | Трансформатор | Включено в стоимость станка | 1 шт. |

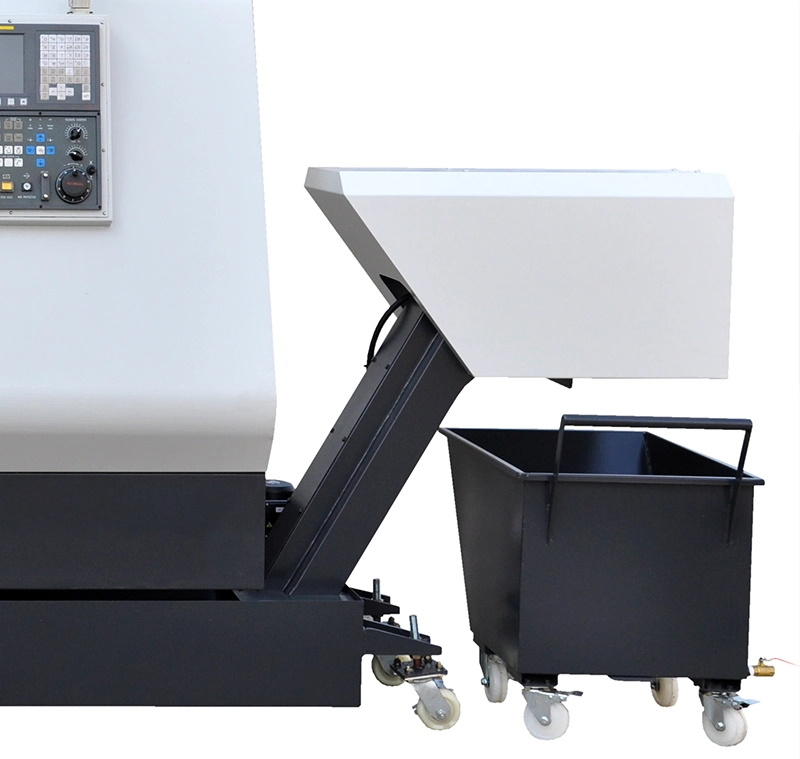

| 22 | Автоматический конвейер для стружки | Включено в стоимость станка | 1 шт. |
| 23 | Нормы безопасности СЕ, блокировка двери | Включено в стоимость станка | 1 шт. |
| 24 | Централизованная система смазки | Включено в стоимость станка | 1 комп. |
| 25 | Трехцветный индикатор состояния | Включено в стоимость станка | 1 шт. |
| 26 | Светодиодное освещение | Включено в стоимость станка | 1 шт. |
| 27 | Ящик с установочным инструментом | Включено в стоимость станка | 1 комп. |
