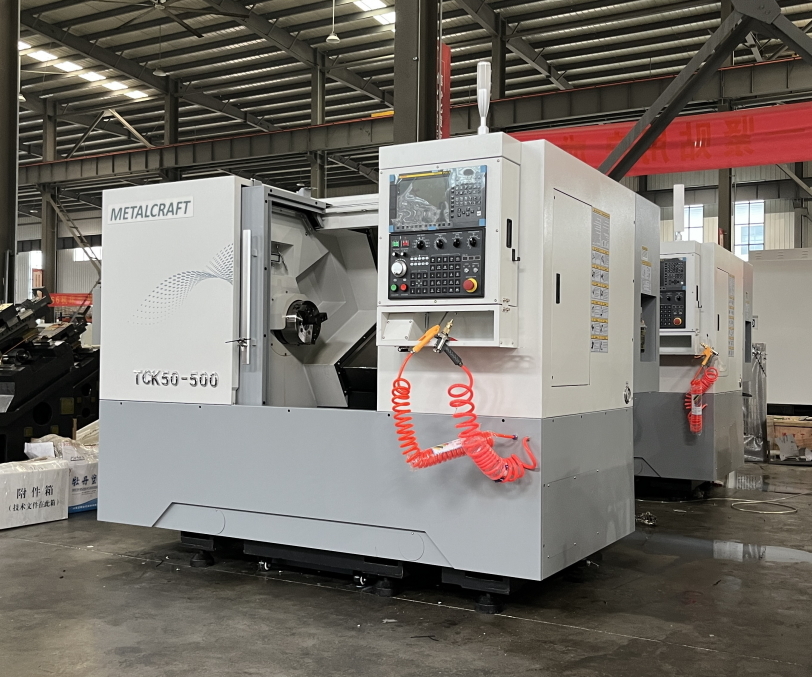

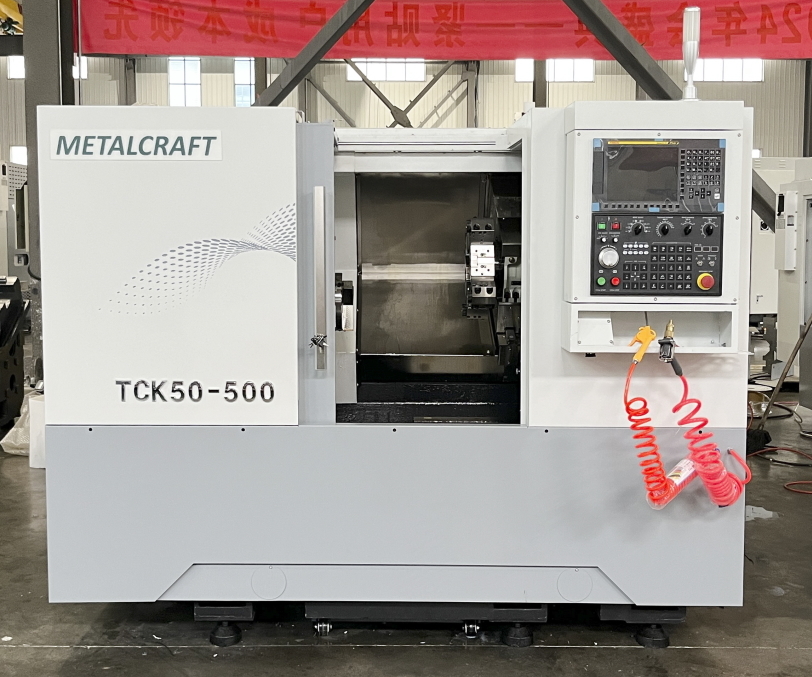

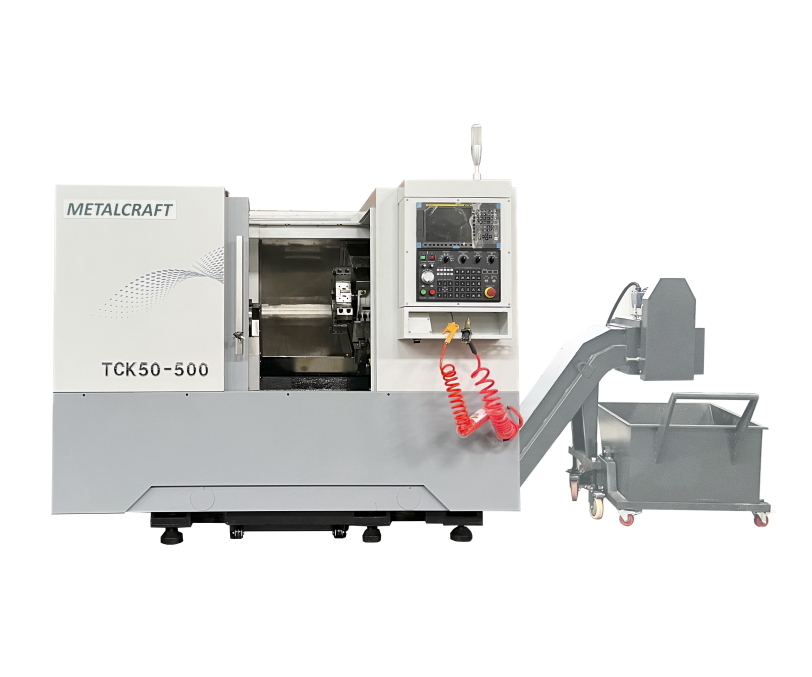

Горизонтальные токарные станки MetalCraft TCK50-500 c ЧПУ Fanuc (TCK50-500.F11/15.A2-6.8K.203T)
Артикул: TCK50-500.F11/15.A2-6.8K.203T Код товара: 99598
Токарный станок с ЧПУ MetalCraft ТСК50-500.F11/15.A2-6.12K.203T используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности metalcraft tck50-500 c чпу fanuc
• Наклонная станина 30°
• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)

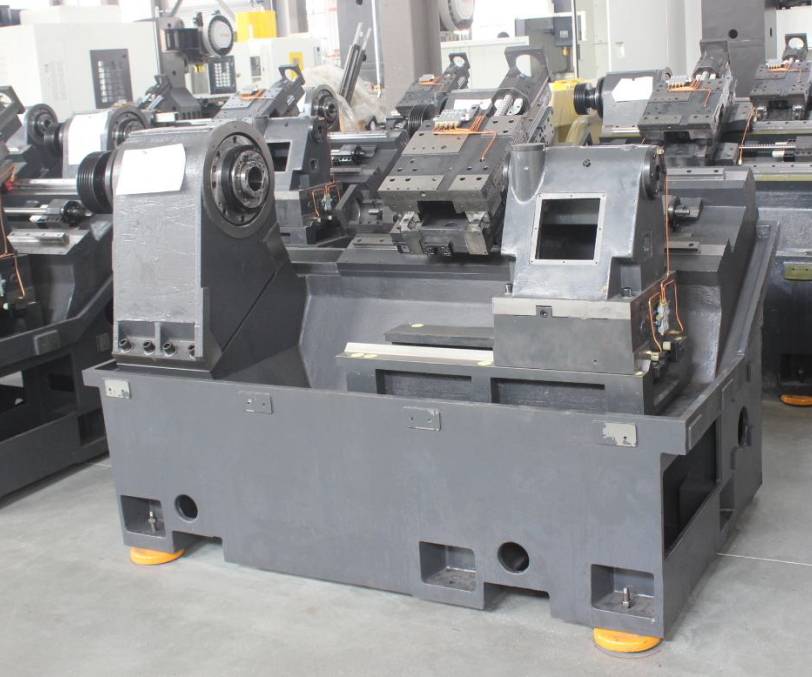

• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
Технические характеристики metalcraft tck50-500 c чпу fanuc
| Характеристика | Значение |
|---|---|
| Модель станка | TCK50-500 |
| Бренд | MetalCraft |
| Система чпу | Fanuc 0i-Tf(5) Plus |
| Угол наклона станины | 30° |
| Макс. диаметр над станиной, мм | Ø500 |
| Макс. диаметр точения, мм | Ø360 |
| Макс. диаметр над суппортом, мм | Ø300 |
| Макс. длина точения, мм | 500 |
| Ход по оси x / z / y, мм | 200 / 550 / - |
| Ускоренная подача по оси x / z / y, м/мин | 30 / 30 / - |
| Мощность привода оси x / z / y, квт | 1.8 / 1.8 / - |
| Точность позиционирования, мм | ±0.004 / ±0.004 |
| Точность повторного позиционирования, мм | ±0.002 / ±0.003 |
| Мощность двигателя шпинделя, квт | 11 / 15 |
| Торец шпинделя | A2-6 |
| Размер токарного патрона | 8 " / 203 мм |
| Диаметр отверстия шпинделя, мм | Ø65 |
| Макс. диаметр прутка, мм | Ø50 |
| Макс. крутящий момент, нм | 105 / 191 |
| Макс. скорость вращения шпинделя, об/мин | 4000 |
| Тип револьверной головки | Без привода |
| Количество инструментов | 8 / Китай |
| Сечение наружной державки, мм | 25 x 25 |
| Диаметр расточной державки, мм | Ø40 |
| Подача сож через револьверную головку | Включено |

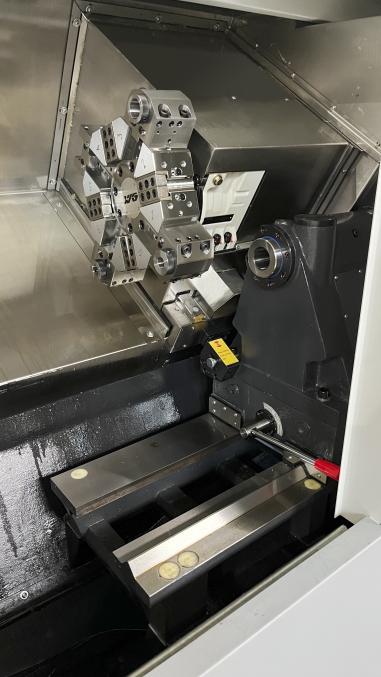

| Тип задней бабки | С гидравлической программируемой пинолью |
| Перемещение задней бабки, мм | 450 |
| Конус пиноли задней бабки | MT5 |
| Ход пиноли задней бабки, мм | 100 |
| Диаметр пиноли задней бабки, мм | Ø80 |
| Габаритные размеры станка (д x ш x в), мм | 2300 x 1700 x 1930 |
| Масса станка, кг | 3800 |
Комплект поставки metalcraft tck50-500 c чпу fanuc
| Богатая комплектация | |||
| № п/п | Наименование | Примечание | Количествo |
| 1 | Система ЧПУ | FANUC 0i -Tf(5) Plus (Япония) | 1 шт. |

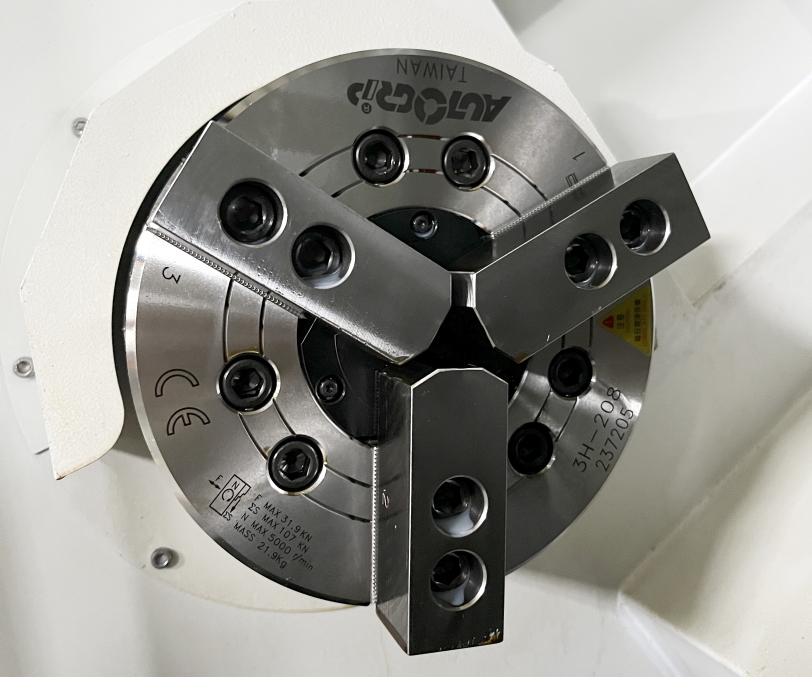

| 2 | Гидравлический патрон 3-х кулачковый 8" (203 мм) | Autogrip / SEOAM (Тайвань) | 1 шт. |
| 3 | Двигатель шпинделя 11 / 15 кВт | FANUC βilP22/8000 (Япония) c увеличенным крутящим моментом 105 / 191 Н*м | 1 шт. |
| 4 | Шпиндель А2-6 | Включено в стоимость станка | 1 шт. |
| 5 | Сервоприводы по осям X / Z | FANUC βis12B/3000 / βis12/3000 (Япония) | 1 шт. |
| 6 | ШВП по осям X / Z | HIWIN / PMI ( Тайвань) | 1 шт. |
| 7 | Линейные направляющие качения по осям X / Z | HIWIN / PMI (Тайвань) | 1 шт. |
| 8 | Система диалогового программирования Manual Guide 0i | Включено в стоимость станка | 1 шт. |

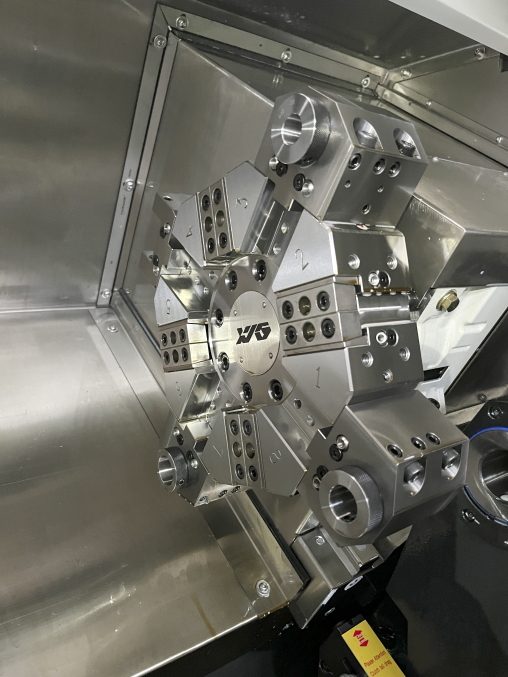

| 9 | Револьверная головка на 8 позиций Sanhe | Включено в стоимость станка | 1 шт. |
| 10 | Клиновой блок | Включено в стоимость станка | 1 шт. |
| 11 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 2 шт. |
| 12 | Держатель торцевого инструмента | Включено в стоимость станка | 1 шт. |
| 13 | Осевой держатель расточного инструмента | Включено в стоимость станка | 1 комп. |
| 14 | Переходные втулки для сверл (Ø32 мм, Ø25 мм, Ø20 мм) | Включено в стоимость станка | 1 комп. |
| 15 | Переносной пульт управления | Включено в стоимость станка | 1 шт. |
| 16 | Пистолет для подачи СОЖ | Включено в стоимость станка | 1 шт. |

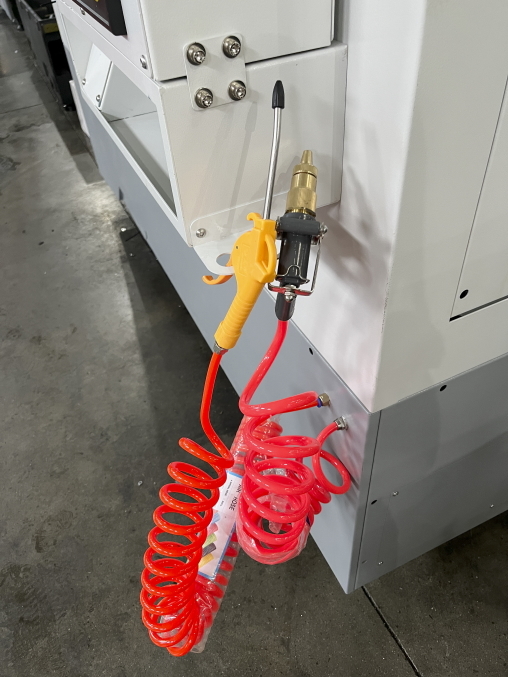

| 17 | Пневматический пистолет | Включено в стоимость станка | 1 шт. |

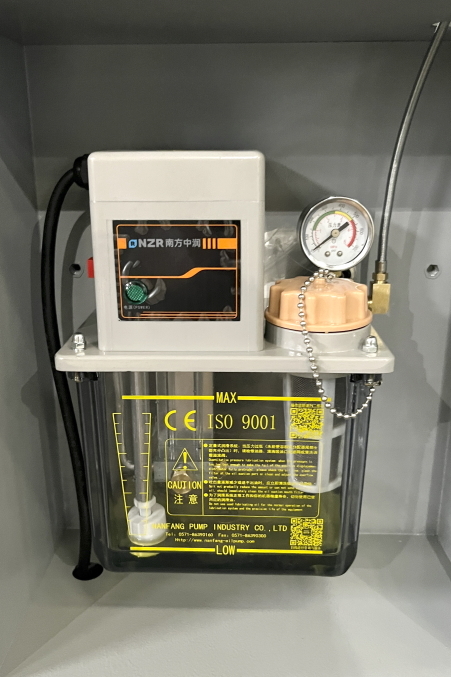

| 18 | Централизованная система смазки | Включено в стоимость станка | 1 комп. |
| 19 | Трансформатор | Включено в стоимость станка | 1 комп. |
| 20 | Автоматический конвейер для стружек | Включено в стоимость станка | 1 комп. |
| 21 | Нормы безопасности СЕ | Включено в стоимость станка | 1 шт. |
| 22 | Трехцветный индикатор состояния | Включено в стоимость станка | 1 шт. |
| 23 | Светодиодное освещение | Включено в стоимость станка | 1 шт. |
| 24 | Ящик с инструментами | Включено в стоимость станка | 1 комп. |
| 25 | Гидравлическая программируемая пиноль задней бабки в комплекте с вращающимся центом | Включено в стоимость станка | 1 шт. |
| 26 | Скиммер (маслоотделитель от СОЖ) | Включено в стоимость станка | 1 шт. |
| 27 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |
