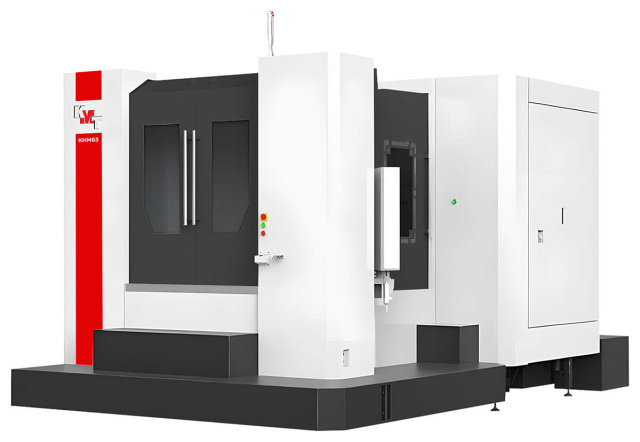

Горизонтальный обрабатывающий центр KHM 63

Станки предназначены для точной и высокопродуктивной обработки коробчатых и плоских деталей из углеродистой стали, нержавеющей стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет. Горизонтальные обрабатывающие центры серии KHM широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.

Область применения KHM 63

Горизонтальные обрабатывающие центры серии KHM широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб. Изготовление пресс-форм и штампов высокого качества Инструментальное производство Авиационная промышленность Двигателестроение Машиностроение Автомобильная промышленность

Схемы обработки KHM 63

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности KHM 63

	Станина Т-образная конструкция станины с подвижной колонной усилена ребрами жесткости, что позволяет поглощать ударную нагрузку и гарантирует виброустойчивость конструкции при тяжелых режимах резания.
	Компоновка станка Компактная конструкция с высокой жесткостью, оптимизированная компоновка. А усиленная силовая поддержка за колонной и заниженный центр тяжести эффективно способствуют снижению ударной нагрузки, что положительным образом влияет на срок службы всего станка.
	Колонная конструкция Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам. Толщина стенки литья – 200 мм.

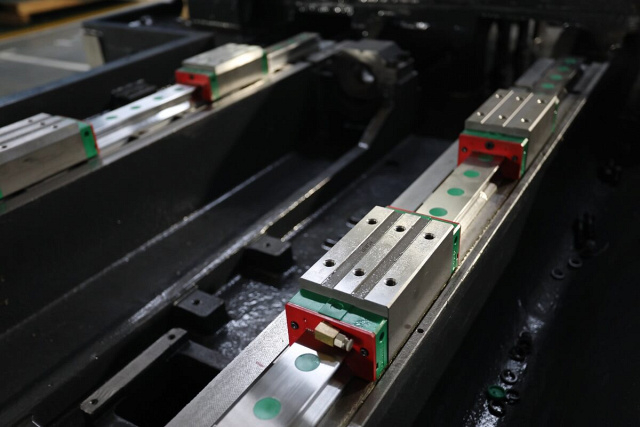

	Направляющие По осям X, Y, Z установлены роликовые направляющие PMI / THK / HIWIN (Тайвань) усиленной конструкции. Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку. Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

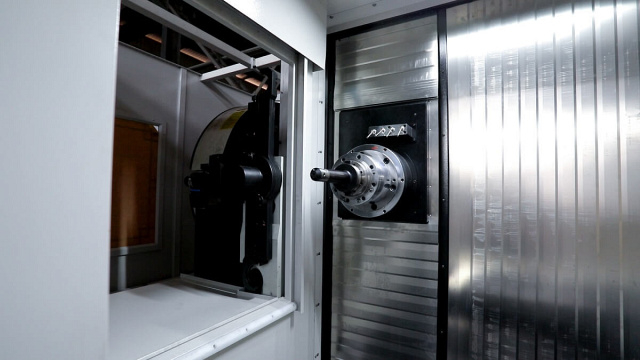

	Шпиндель Шпиндель оснащен защитным устройством и полностью защищен от проникновения смазочно-охлаждающей жидкости. На торце шпинделя установлено кольцо с форсунками для подачи СОЖ.

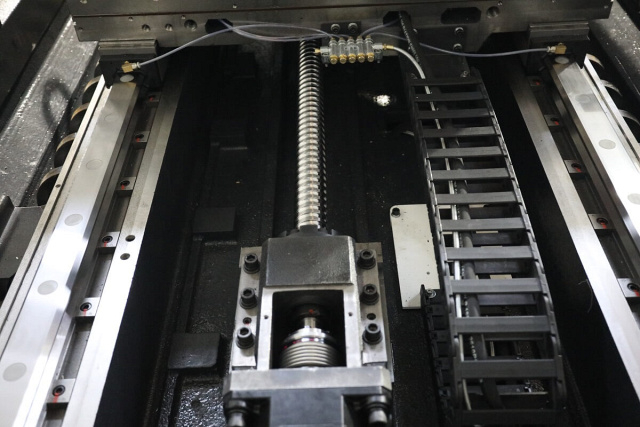

	Механизм подачи Для всех осей используются высокоточные роликовые ШВП с подшипниками FAG / NSK / NACHI (Германия / Япония). Обеспечивается высокая точность: Диаметр и шаг ШВП по осям X / Y / Z: 4012 / 4012 / 5012 мм
	Инструментальный магазин На станке установлено автоматическое устройство смены инструмента на 24 позиции производства Тайвань. По сравнению с “перевернутой” Т-формой, короткий рычаг ATC, что позволяет уменьшить время смены инструмента.
	GTP Редуктор 2G250 Предназначен для увеличения крутящего момента для работы с большими съёмам материала.

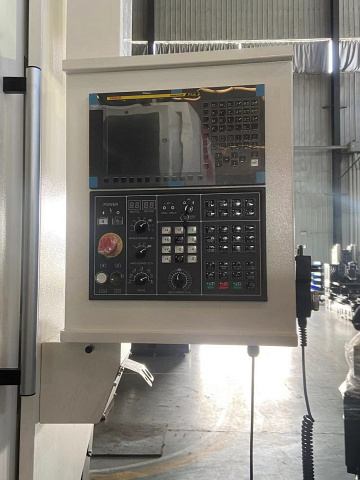

	Система ЧПУ FANUC 0i-MF (тип 1) В базовой комплектации обновлённая система ЧПУ FANUC 0i-MF (тип 1):

Комплектация KHM 63

Стандартная

Технические характеристики KHM 63

• ЧПУ Fanuc
• Макс. обороты 20 - 5300
• Модель KHM 63
• Type Горизонтальный обрабатывающий центр
• Макс.обороты 5300
