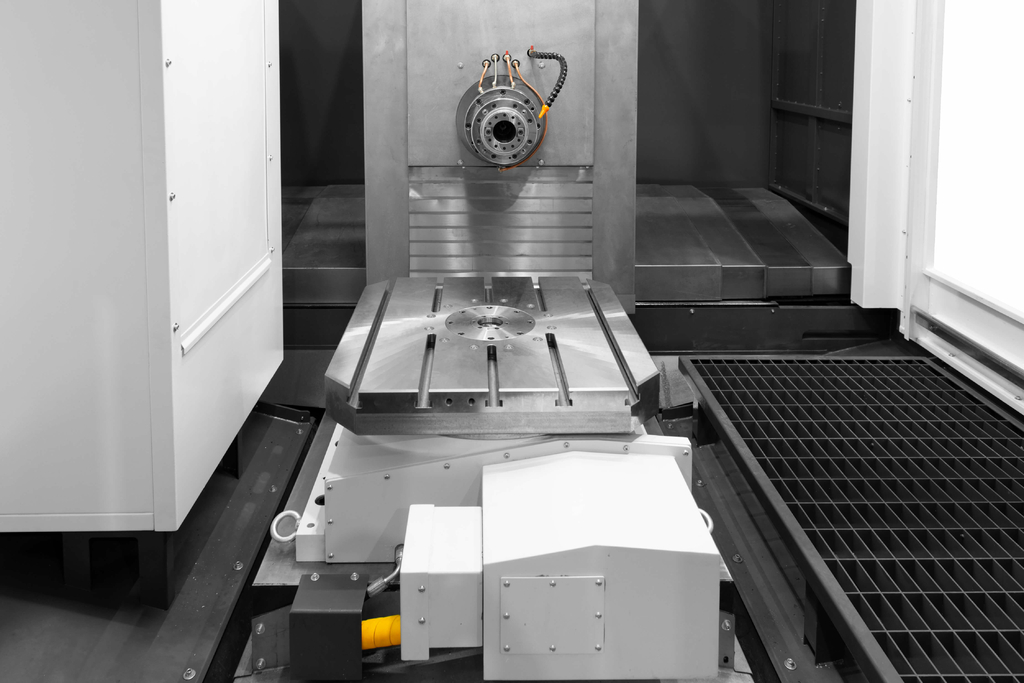

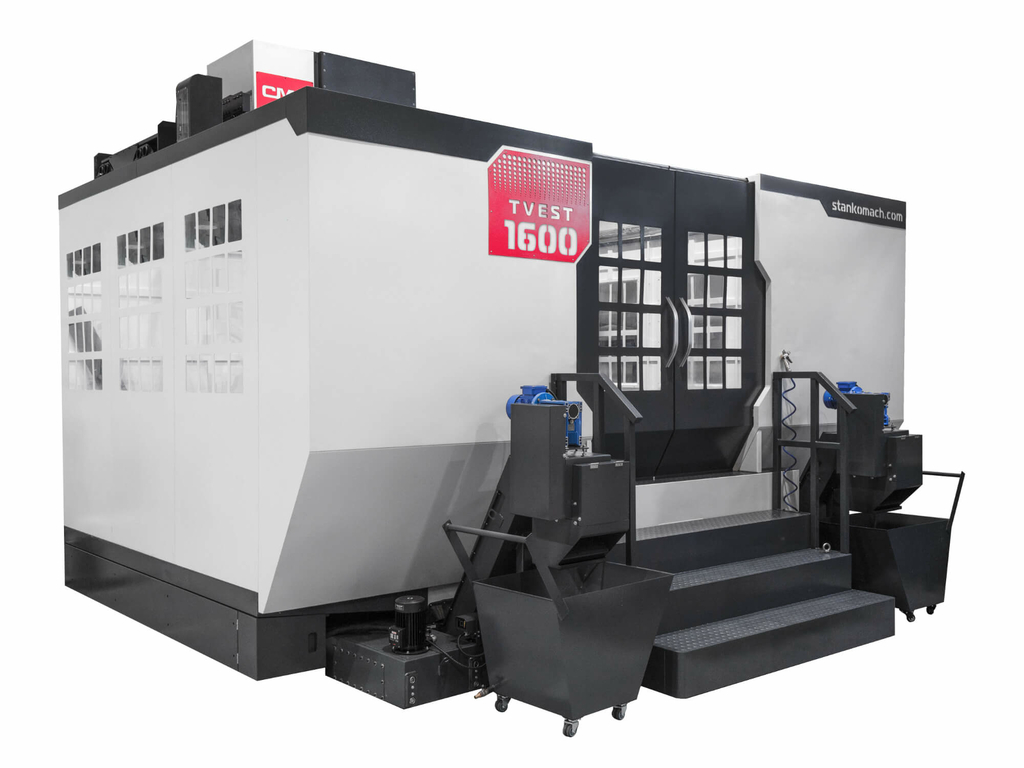

Горизонтальный обрабатывающий центр TVEST 1600

Код товара: 104599

Под заказ

56 000 000 ₽

С НДС

от 1555556 ₽/мес

в лизинг

Окупаемость: от 374 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Тверь, ул. Академика Туполева, 124

Преимущества

Возможна расширенная гарантия до 36 месяцев. ПНР - бесплатно.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

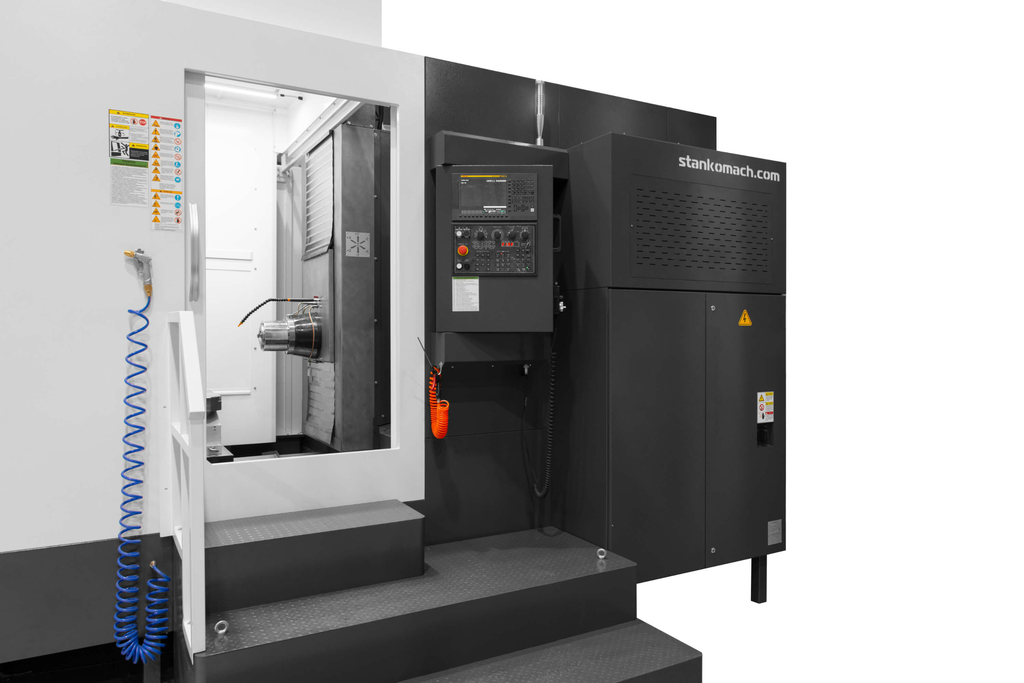

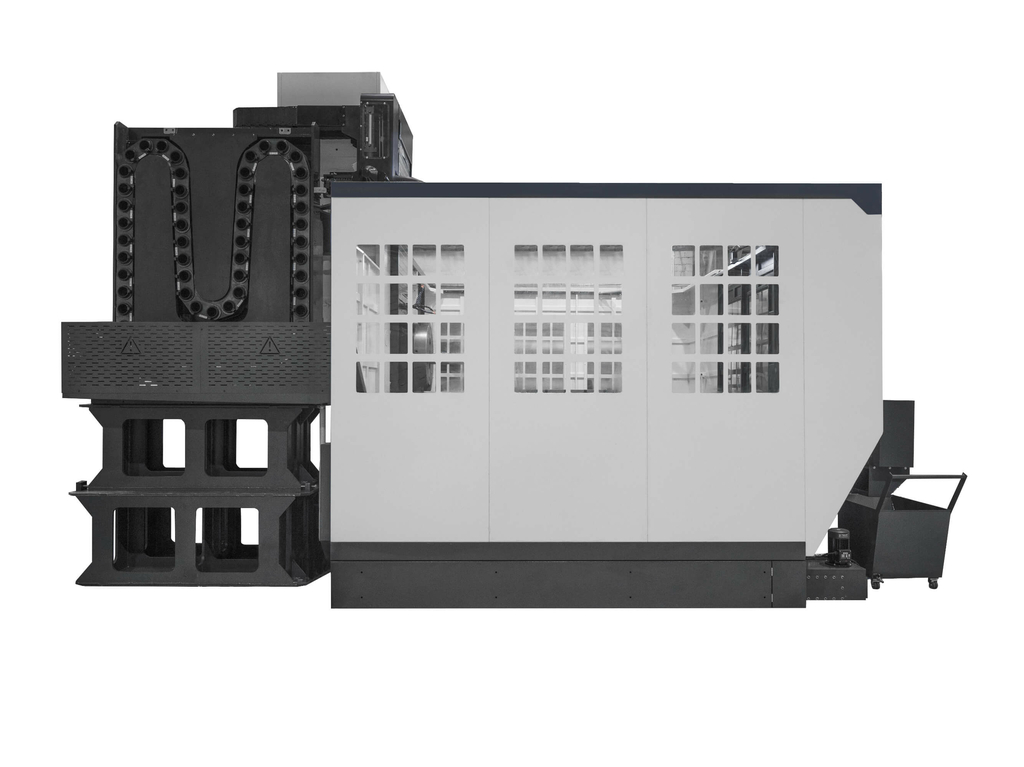

Горизонтальный обрабатывающий центр TVEST 1600. Его особенность в горизонтальном расположении шпинделя. Имеет увеличенное расстояние между направляющими, а также повышенную грузоподъемность. Позволяет обрабатывать габаритные детали массой до 15000 кг. Этот станок станет вашим надежным помощником для изготовления пресс-форм и комплексной обработки корпусных деталей, а также других заготовок сложной формы из чугуна, стальных и легких сплавов с четырех сторон за одну установку. Подобные машины активно используют в двигателестроении, автомобильной и аэрокосмической промышленности, нефтегазовой отрасли и станкостроении.

Ниже представлены примеры изготавливаемых на станке изделий.

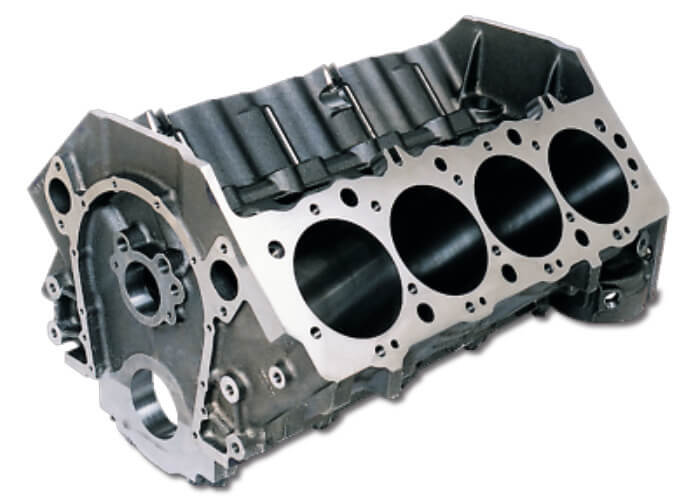

	Блок цилиндров Двигателестроение

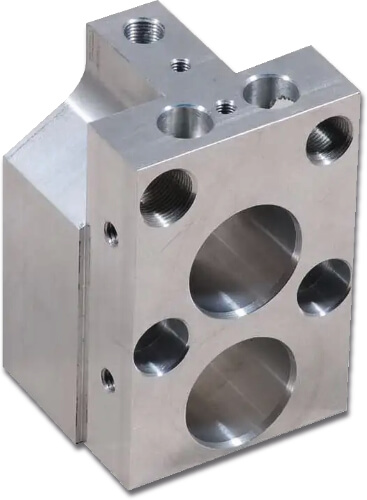

	Блок Машиностроение

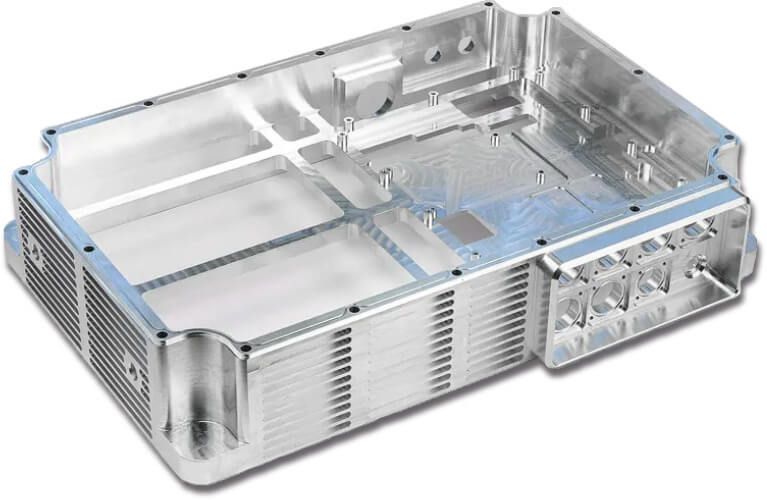

	Корпус Приборостроение

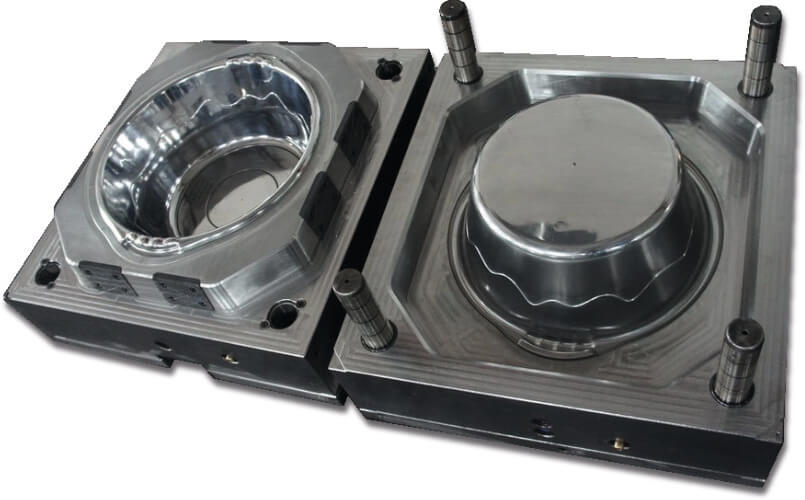

	Пресс-форма Литейное производство

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Рабочий стол, мм	1600х1800
Максимальная нагрузка на стол, кг	15000
Поворотный стол	Да
Класс точности станка	H
Поворот рабочего стола (дискретность, диапазон), град	0.001х360
Скорость рабочего/быстрого вращения стола (ось В), об/мин.	0.003—1/2
Рабочий стол (ось С)
Оси
X/Y/Z, Перемещение, мм	3000/2000/1600
Выдвижение шпинделя (Ось W), мм	900
X/Y/Z, Тип направляющих	Качения / Скольжения / Качения
X,Y,Z/W,U Скорость быстрых перемещений, м/мин.	10/4
Скорость рабочей подачи, мм/мин.	1—5000
Точность позиционирования, мкм	± 4 (L300 мм)
Повторяемость позиционирования, мкм	± 2.5 (L300 мм)
Точность позиционирования стола, сек.	9
Повторяемость позиционирования стола, сек.	4
Наклонный шпиндель (Ось А)
Шпиндельная бабка
Мощность электродвигателя шпинделя, кВт	37/30
Максимальный крутящий момент на шпинделе, Н·м	2860
Частота вращения шпинделя, об/мин.	до 1200
Диаметр шпинделя, мм	130
Хвостовик инструмента	BT50x45 град.
Конус шпинделя	ISO50
Тип магазина	Ленточный
Емкость магазина инструмента, шт.	60
Максимальный диаметр/длина сменного инструмента, мм	250(120)/350
Максимальная масса инструмента, кг	15
Тип разгрузки шпиндельной бабки	Гидроцилиндр
Охлаждение шпинделя	Масляный чиллер
Редуктор главного двигателя 1:4	Опция
Расточная планшайба
Диаметр планшайбы, мм	800
Диапазоны вращения планшайбы, об/мин.	5—100
Перемещение поперечного ползуна (Ось U), мм	300
Прочее
Система ЧПУ	СМК
Система измерения инструмента	Опция
Система измерения детали	Опция
Тип стружкосборника	Ленточный и шнековые
Требуемое давление воздуха, МПа	0.6
Номинальный потребляемый ток, А	172
Габаритные размеры (ДхШхВ), мм	7420х5920х5090
Масса нетто, кг	39800
Масса брутто, кг	39850
Состояние для транспортировки	В разобранном виде
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

Транспортер удаления стружки с тележкой
Кабинетная защита зоны резания с блокировкой и контролем закрытия
Рабочее освещение и лампа индикации состояния станка
Автоматическая система смазки
Пистолет для обдува воздухом готовых деталей
Пневмогидроразгрузка шпиндельной бабки
Система подачи СОЖ в зону резания
Холодильник шпинделя
Выносной пульт оператора
Бак и сепаратор СОЖ
Поворотный стол 0,001°
Набор ключей для обслуживания станка
Руководство оператора и документация по обслуживанию станка
Электрошкаф с теплообменником

Дополнительные опции

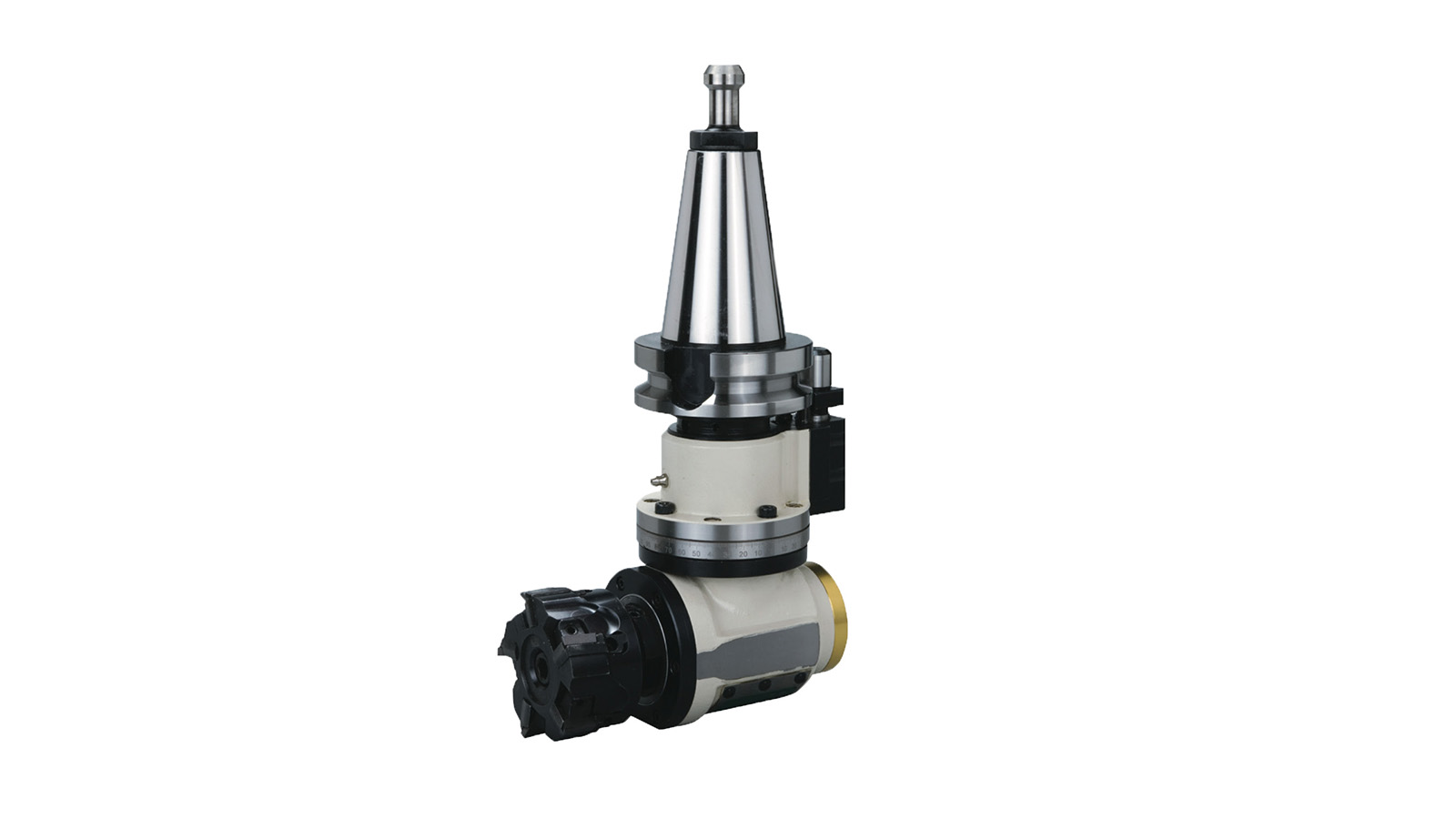

	Угловая фрезерная головка Возможность обработки дополнительной плоскости без переустановки

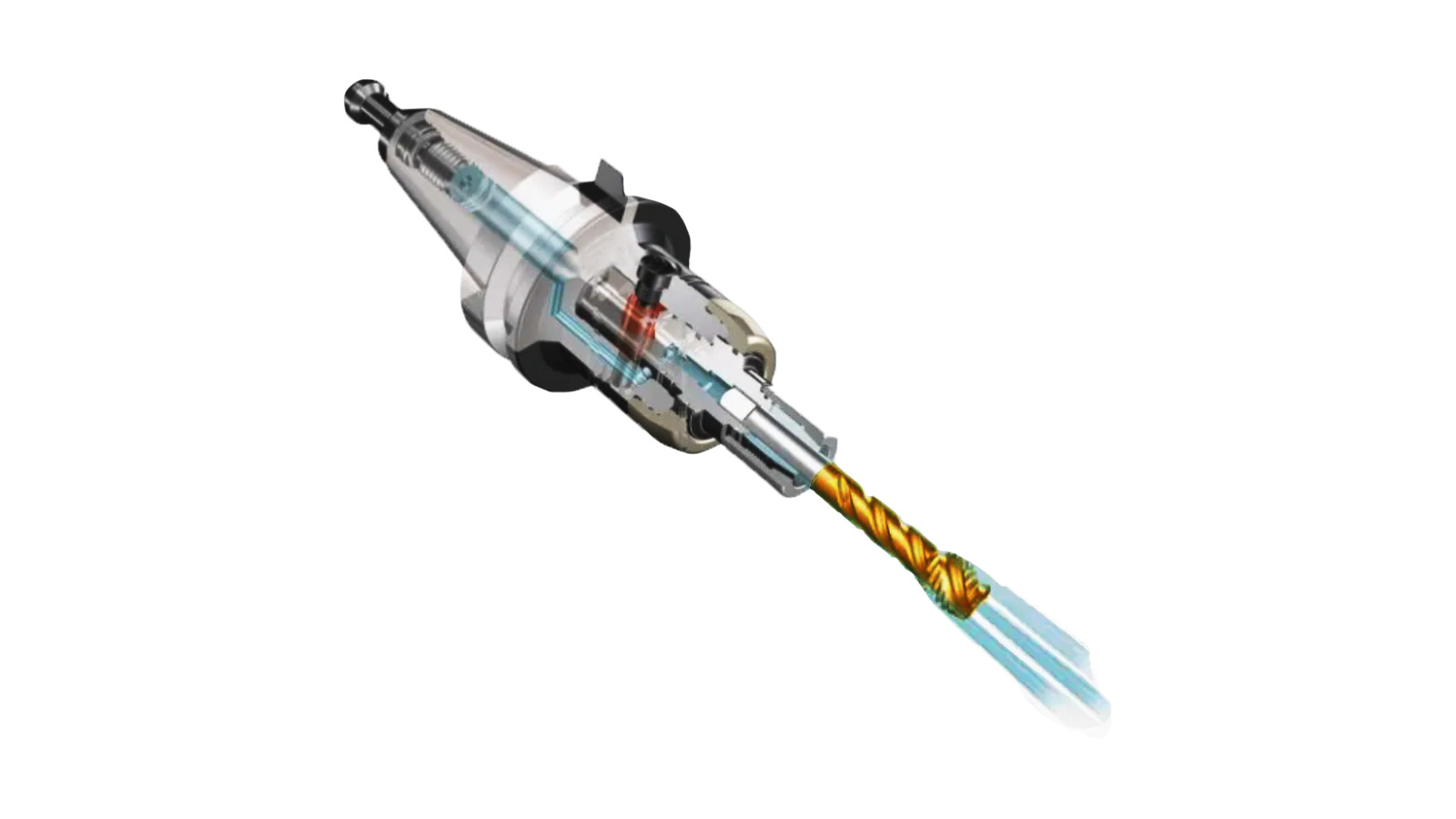

	Подача СОЖ высокого давления через шпиндель Производительное сверление глубоких отверстий (более 5-ти диаметров)

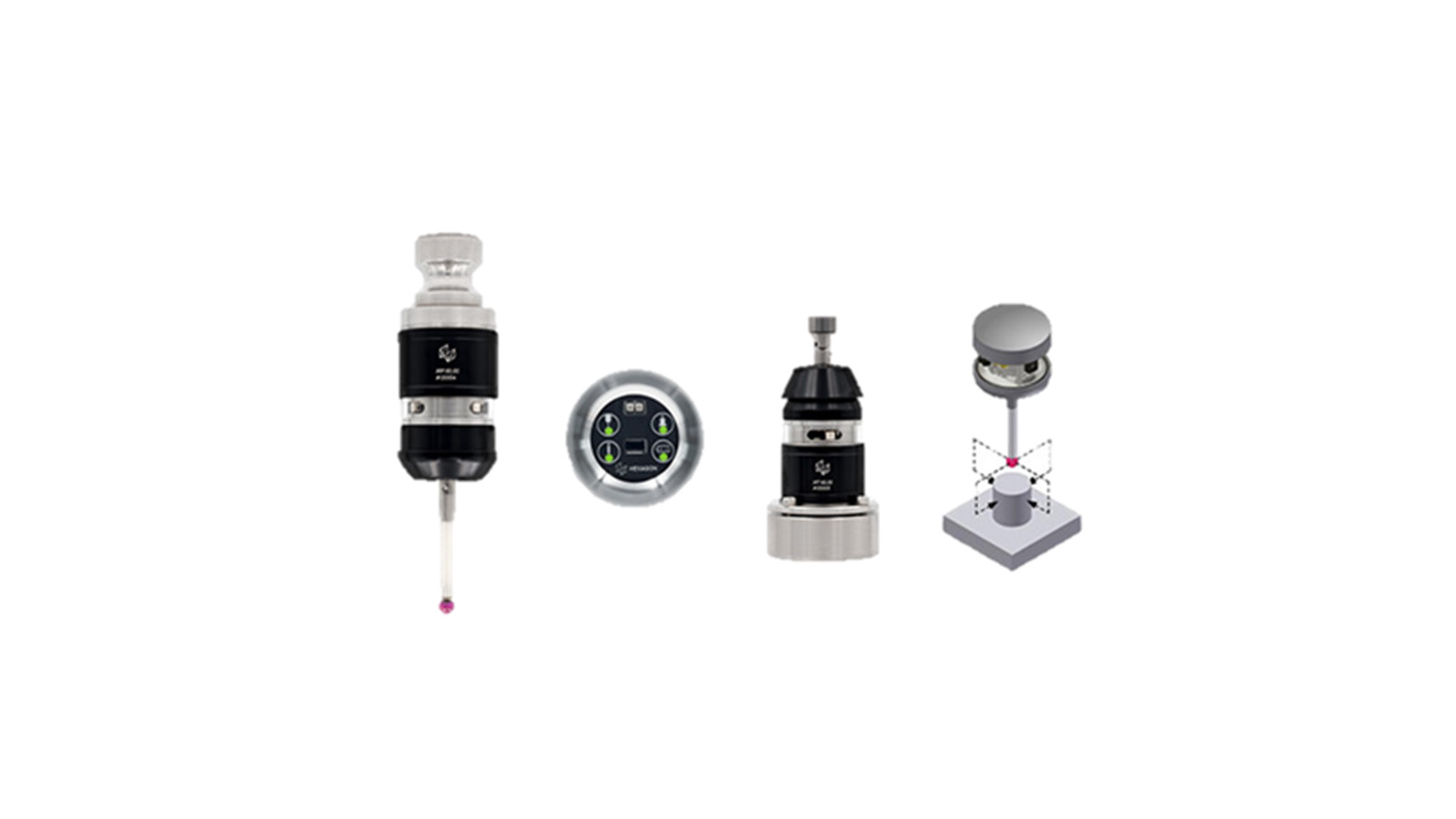

	Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента

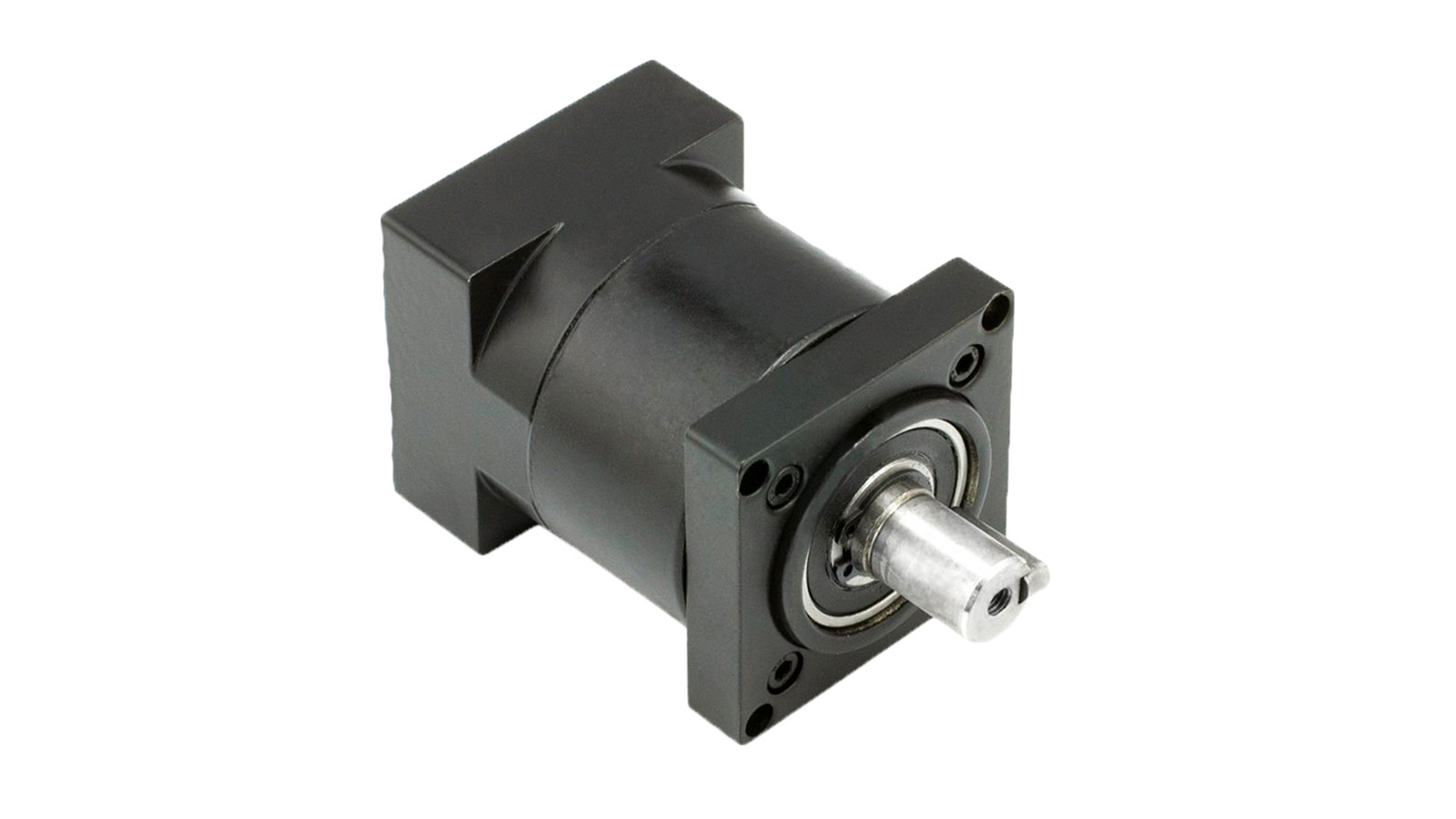

	Редуктор шпинделя 1:4 Увеличивает крутящий момент при выполнении черновых операций

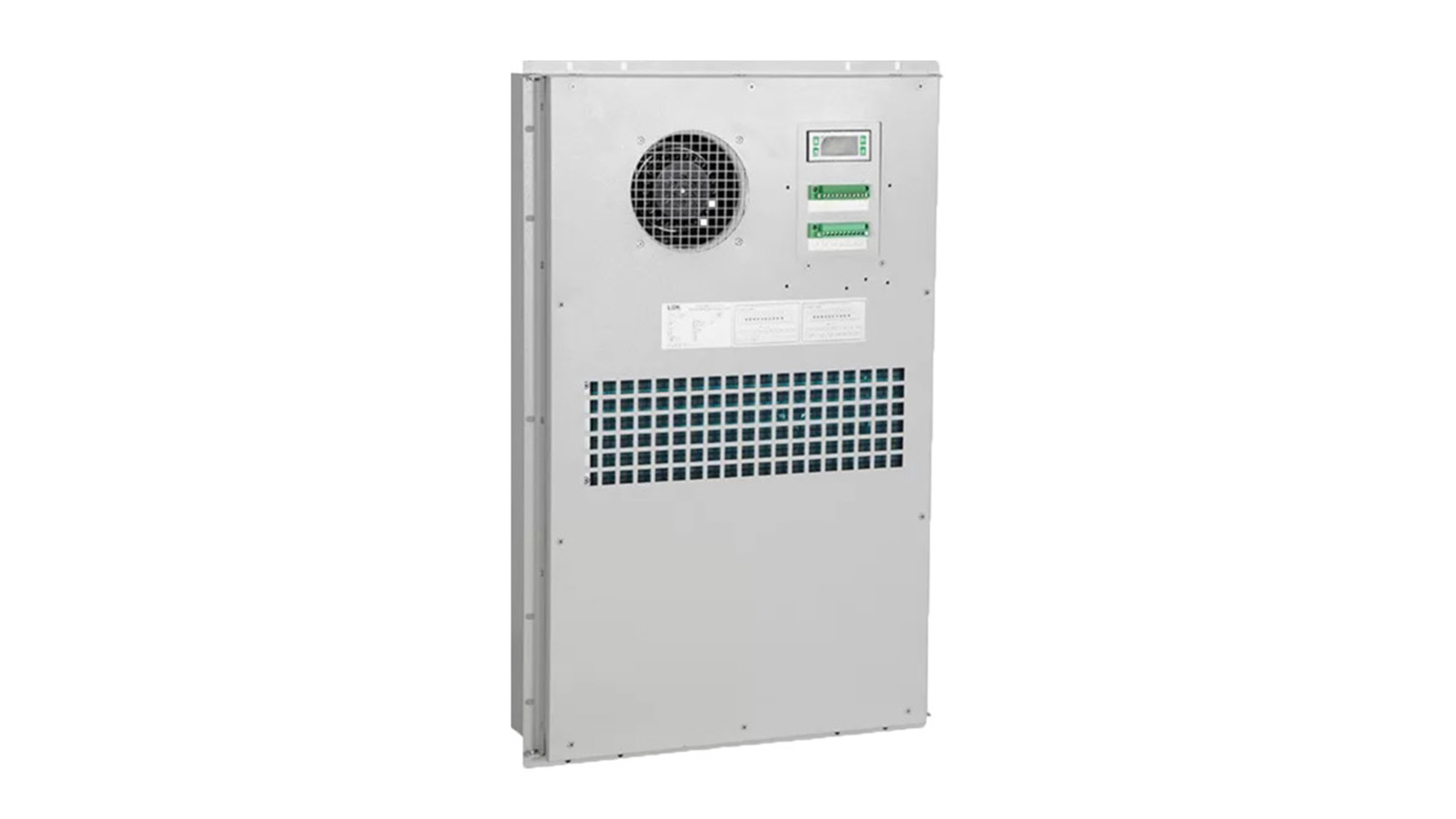

	Кондиционер электрошкафа Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры

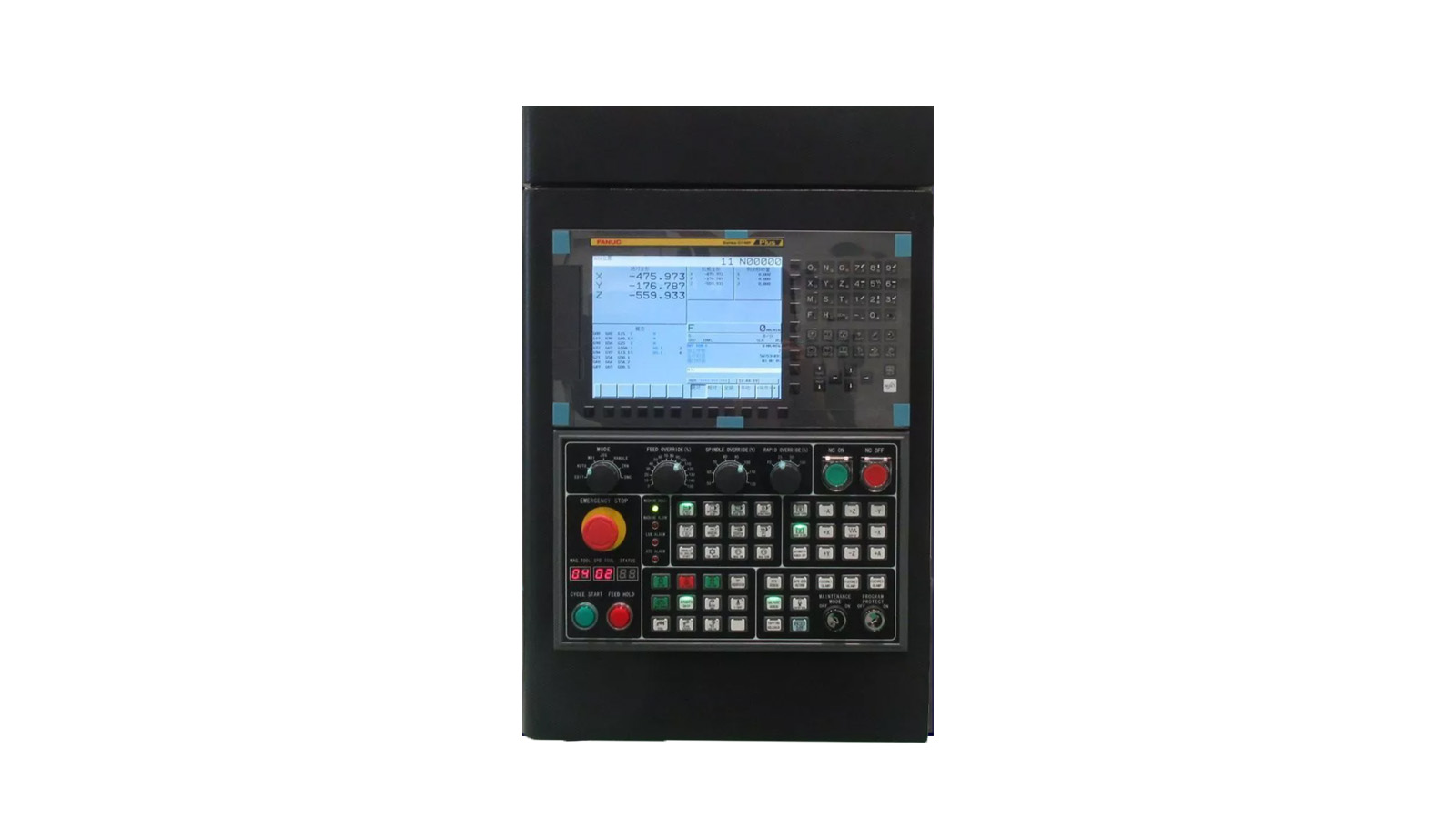

	Fanuc 0i Возможность замены системы ЧПУ. Уточняйте информацию в отделе продаж
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента

Длина стола, мм 1600х1800
Конус шпинделя ISO50
ЧПУ СМК
Макс. обороты 1200
Модель TVEST 1600
Type Горизонтальный обрабатывающий центр
Макс.обороты 1200
