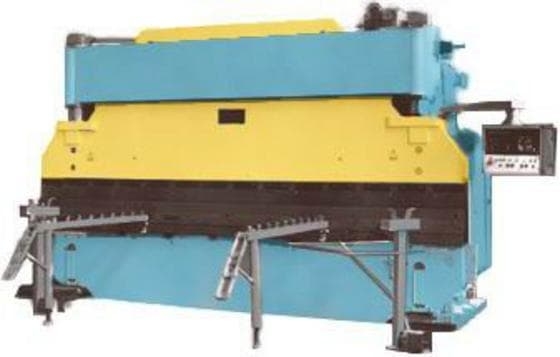

Листогибочный гидравлический пресс И1432А

Преимущества листогибочного гидравлического пресса И1432А:

• Высокая производительность и точность гибки листового металла
• Надежность и долговечность конструкции
• Простота в эксплуатации и обслуживании
• Предоставляется гарантийное обслуживание

Особенности листогибочного гидравлического пресса И1432А:

• Гидравлическая система с высокой мощностью
• Регулируемый угол гибки и длина штока
• Компактный размер и удобная панель управления

Листогибочный гидравлический пресс И1432А предназначен для гибки листового металла различной толщины с высокой точностью и качеством. Он идеально подходит для производства металлических деталей, кузовных работ, обшивки и других работ, где требуется точная гибка металла.

Этот пресс находит широкое применение в различных отраслях промышленности, таких как машиностроение, автомобильная промышленность, строительство и другие области, где требуется обработка листового металла.

Приобретая листогибочный гидравлический пресс И1432А у компании 'Невастанкомаш', вы получаете надежное оборудование, которое поможет вам увеличить производительность и качество вашей продукции. Мы гарантируем высокое качество продукции и оперативную техническую поддержку.

Листогибочный гидравлический пресс И1432А предназначен для изготовления, методом гибки различных деталей из листового и полосового проката. При применении специального инструмента можно производить вырубку деталей и пробивку отверстий в заготовках, гибку сложных профилей.

Пресс листогибочный гидравлический обладает высокой эффективностью производства и достаточной точностью при гибке листового металла. Для гибки заготовок различной толщины, формы и размера используется сменный инструмент: пуансон, установленный на ползуне и матрица с ручьями разной ширины, установленная на столе пресса.

При помощи таблицы усилий гибки, можно рассчитать ориентировочное усилие пресса для обеспечения гиба из расчета толщины листа и длины изгибаемого участка. Применение гидравлического привода позволяет предотвратить случаи перегрузки, обусловленные изменением толщины листа или неправильным выбором ручья матрицы.

Для данного станка характерны плавный ход, незначительный шум и легкость эксплуатации, а его расчетное давление остается стабильным в течение всего рабочего процесса. Пресс изготавливается в климатическом исполнении «УХЛ» категории размещения 4 ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха +1°до+35°С. Группа условий эксплуатации легкая (Л) согласно ГОСТ 15150-69.

Схема и обозначение осей листогибочного пресса.

• Х - горизонтальная настройка параллельности заднего упора;
• Х1; Х2 - настройка наклона заднего упора в горизонтальной плоскости;
• R - вертикальная настройка заднего упора;
• R1; R2 - независимая вертикальная настройка пальцев заднего упора;
• Z1; Z2 - независимая горизонтальная настройка пальцев заднего упора;
• Y1; Y2 - вертикальная настройка хода подвижной траверсы (ползун);
• B - настройка системы компенсации прогиба стола (бомбирование инструмента)

Таблица определения усилий гиба в зависимости от размеров заготовки (толщина, ширина) и пролеты ручья матрицы.

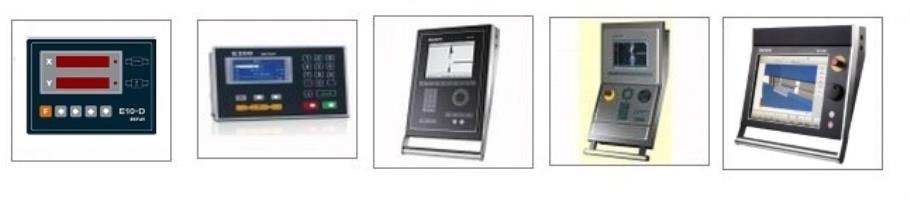

Листогибы могут быть оснащены ЧПУ по требованию заказчика.

Технические характеристики листогибочного гидравлического пресса ИА1432

Базовая комплектация ИА1432

• Листогибочный пресс в сборе;
• Электрошкаф управления листогиба;
• Пульт управления (контроллер) прессом;
• Педаль управления - переносная;
• Гибочный инструмент – универсальный (матрица и пуансон);
• Стол гибочный;
• Упор задний с электро-механическим приводом;
• Руководство по эксплуатации, ЗИП, паспорт.

Дополнительное оборудование ИА1432

• Передняя поддержка листа;
• Система компенсации прогиба стола (система бомбирования);
• Системы зажима инструмента;
• Лазерная система контроля угла гибки;
• Система автоматической подачи заготовок;
• Задний упор;
• Система УЦИ и ЧПУ;
• Специализированный гибочный инструмент;
• Системы безопасности: Световая завеса Sick C4000 и лазерная система безопасности LazerSafe;
• Система охлаждения и нагревания масла;
• Защитные двери;
• Системы извлечения готовых изделий;
• Магнитные упоры;
• Защитная пленка для гибки легко повреждаемых материалов;
• Морская упаковка;
• Освещение рабочей зоны;

• Усилие, тн 160
• Ширина обработки, мм 5000
• Уци Нет
• Мощность, кВт 23
• Масса, кг 18140
• Модель И1432А
• Производство Российская Федерация
