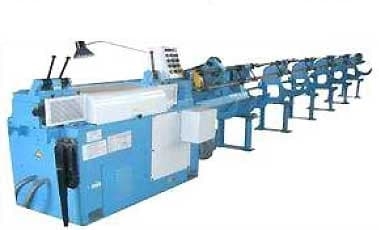

Правильно-отрезной автомат И6122 (⌀5-16)

Правильно-отрезной автомат И6122 (⌀5-16)

Представляем вашему вниманию новейшее оборудование - правильно-отрезной автомат И6122 (⌀5-16) от компании 'Невастанкомаш'. Этот автомат обеспечивает высочайшую точность и качество отрезки материалов, что делает его незаменимым инструментом в промышленности.

Преимущества:

• Высокая точность отрезки
• Надежность и долговечность
• Простота использования
• Многофункциональность
• Экономия времени и ресурсов

Особенности:

• Мощность: 5-16 кВт
• Рабочая длина: 6122 мм
• Автоматическое управление
• Регулируемая скорость отрезки
• Компактный дизайн

Назначение:

Правильно-отрезной автомат И6122 (⌀5-16) предназначен для точной и быстрой отрезки различных материалов, таких как металл, пластик, дерево и другие. Он идеально подходит для производства металлических конструкций, мебели, упаковки и других изделий.

Сферы применения:

• Машиностроение
• Строительство
• Производство мебели
• Упаковочная промышленность
• Автомобильная отрасль

Автомат И6122 правит металл с временным сопротивлением до 800 Мпа и пределом текучести до 500 Мпа. Автомат И6122 состоит извращающейся правильной рамки, роликовой подачи и рычажного реза. С разматывающего устройства конец проволоки направляется в подающие ролики переднего механизма подачи. С помощью рычажно-эксцентрикового механизма зажима осуществляется зажим подающих роликов, обеспечивая тем самым подачу проволоки в сухари правильной рамки.

Описание правильно-отрезного автомата И6122:

Правка материала выполняется во всех плоскостях путем его многократного поперечного пластического изгиба правильными сухарями,установленными в гнездах быстро вращающейся правильной рамки. После правки материала в правильной рамки проволока подается через проводки в подающие ролики заднего механизма подачи. Выпрямляемый участок проволоки через отрезную втулку,неподвижно закрепленную в корпусе механизма подачи, подается в закрытый желоб приемного лотка до упора, отрегулированного на требуемую длину отрезаемого стержня, после чего он отрезается.

Скорость подачи можно изменить ступенчато за счет применения многоскоростного электродвигателя. Кроме того, скорость подачи можно изменить с помощью сменных шкивов, таким образом обеспечивается большой диапазон скорости подачи, что позволяет править металл (проволоку) различных диаметров с оптимально возможной максимальной скоростью. Частоту вращения правильной рамки можно изменять ступенчато переключением скоростей электродвигателя на приводе. На приводе правильной рамки автомата для заготовки электродов применен широкорегулируемый электродвигатель постоянного тока.

Правильная рамка автомата И6122 имеет движение, позволяющее уменьшать следы от подающих роликов и правильного инструмента на поверхности проволоки.

Технические характеристики правильно-отрезного автомата И6122

Наименование параметра	Ед. изм	Величина
Диаметр выправляемого
и отрезаемого проката	мм
гладкого профиля
наименьший		6,3
наибольший		16
периодического профиля
наименьший		5
наибольший		12
Длина отрезаемого проката	мм
наименьшая		100
наибольшая-		9000
Скорость правки	м/мин	30, 45, 60, 90
Частота вращения
правильной рамки	об/мин	1000,2000
Мощность электродвигателя
главного привода	кВт	7,5
Габаритные размеры
автомата	мм
длина		16080
ширина		1525
высота-		2000
Масса И6122	кг	5400

Комплект поставки правильно-отрезного станка И6122:

• Станок в сборе;
• Фигурка (бухторазматыватель);
• Ограждение фигурки;
• Ограждение проволоки;
• Приемный лоток;
• Сменные и запасные части, ключ к электрошкафу, ключ к переключателю;
• Руководство по эксплуатации.

• Диаметр проволоки гладкого профиля, мм 16
• Диаметр проволоки периодического профиля, мм 12
• Модель И6122
• Производство Россия
• Type Правильно-отрезной автомат
