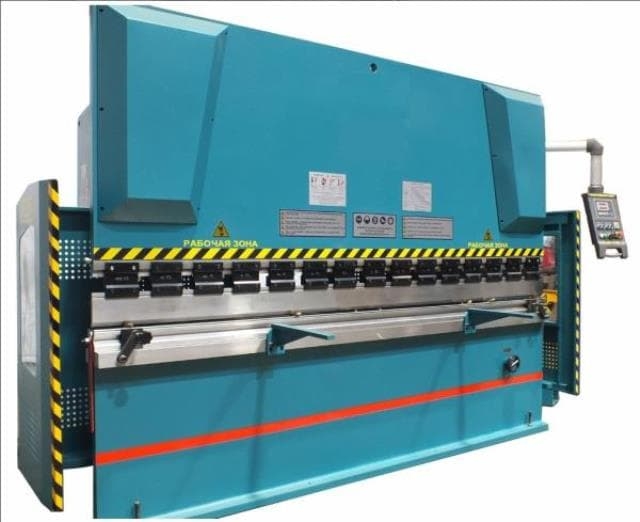

Листогибочный гидравлический пресс ИБ1430А(Б)-01

Листогибочный гидравлический пресс ИБ1430А(Б)-01

Мы рады представить вам листогибочный гидравлический пресс ИБ1430А(Б)-01 от компании 'Невастанкомаш'. Это надежное и производительное оборудование, которое позволит вам эффективно работать с листовым металлом.

Преимущества:

• Высокая производительность - пресс обладает высокой скоростью изгиба и позволяет быстро и качественно выполнять работу.
• Простота в эксплуатации - управление прессом осуществляется с помощью интуитивно понятного пульта, что делает процесс изготовления деталей максимально удобным.
• Надежность и долговечность - пресс выполнен из высококачественных материалов, что обеспечивает его долгий срок службы без потери производительности.
• Гарантийное обслуживание - мы предоставляем гарантию на оборудование и готовы оказать квалифицированную техническую поддержку в случае необходимости.

Назначение:

Листогибочный гидравлический пресс ИБ1430А(Б)-01 предназначен для изготовления деталей из листового металла различной толщины. Он идеально подходит для производства металлических корпусов, кожухов, деталей кузова и других изделий.

Сферы применения:

• Машиностроение - пресс позволяет изготавливать детали для различных машин и оборудования.
• Автомобильная промышленность - идеальное оборудование для изготовления кузовных деталей и элементов автомобильного транспорта.
• Строительная отрасль - пресс поможет в изготовлении металлических конструкций и элементов строительных конструкций.

Приобретая листогибочный гидравлический пресс ИБ1430А(Б)-01, вы получаете надежного партнера для работы с листовым металлом. Оборудование отличается высоким качеством, производительностью и надежностью, что делает его отличным выбором для различных отраслей промышленности.

Листогибочный гидравлический пресс ИБ1430А(Б)-01 предназначен для использования во всех отраслях машиностроения, связанных с гибкой листового металла.

В состав листогибочного гидравлического пресса ИБ1430А(Б)-01 входит: станина, ползун, цилиндры главные, привод механизма регулировки ползуна, инструмент, механизм зажима инструмента, гидропривод, шкаф электрооборудования, пульт управления.

Механизм зажима инструмента предназначен для крепления пуансонов.

Устройство позволяет быстро заменить инструмент и обеспечивает равномерный прижим по всей длине ползуна. Для смены инструмента необходимо нажать кнопку «пуансон» на пульте управления. Универсальный гибочный инструмент состоит из матрицы и пуансона.

Матрица фиксируется через сухари установочными винтами, ввернутыми в кронштейны с передней и задней стороны стола.

Задний упор пресса предназначен для упора листа при гибке. Упор крепится в Т- образном пазу стола с внутренней стороны и опирается винтами в его вертикальные ребра.

Настройка упора на размер производится вращением маховика с отсчетом положения по счетчику оборотов, расположенном в корпусе с лицевой стороны стола. Движение упора происходит посредством ходового винта и гайки, прикрепленной в корпусе и ползуне.

Стол листогибочных гидравлических прессов снабжен устройством предварительной деформации, предназначенной для получения гиба повышенной точности. Вращая винт, перемещающий клин центрального устройства, мы тем самым деформируем стол пресса.

После деформации стола на определенную величину (max 0,8 мм), поднимаем стол клиньями остальных устройств. Данная деформация компенсирует деформацию стола и ползуна, возникающую при гибке заготовок.

Краткое описание работы: гибка заготовок производится комплектом ПУАНСОНОВ, закрепленных на ползуне, с упором в МАТРИЦУ, установленную на СТОЛЕ пресса.

Преимущества станка ИБ1430А(Б)-01

• Механизм зажима инструмента позволяет быстро менять пуансоны.
• Механический синхронизатор надежно предохраняет ползун от перекосов во время движения.
• Механизм регулировки хода ползуна нажатием кнопки регулирует точку остановки ползуна в конце гиба, что позволяет получать детали с любым заданным углом гиба. ГИДРАВЛИЧЕСКИЙ ПРИВОД исключает заклинивание ползуна в нижнем положении при гибе в упор.
• Механизм бомбирования позволяет компенсировать упругие деформации заготовки и получать качественный гиб по всей длине заготовки.

Упор задний предназначен для упора заготовкипри гибке. На нужный размер упор устанавливается вращением маховика и контролируется по счетчику.

По желанию заказчика листогибочный пресс может оснащаться УПОРОМ ПЕРЕДНИМ, предназначенным для поддержания крупногабаритных заготовок. По желанию заказчика пресс может оснащаться СПЕЦИАЛЬНЫМ ИНСТРУМЕНТОМ для быстрого изготовления конкретных деталей методом гибки, штамповки или просечки.

Технические характеристики листогибочного гидравлического пресса ИБ1430А(Б)-01

Комплектация ИБ1430А(Б)-01

• Станок ИБ1430А(Б)-01
• Руководство по эксплуатации

• Ширина обработки, мм 3200
• Уци Нет
• Модель ИБ1430А-01
• Производство Российская Федерация
• Type Листогибочный гидравлический пресс
