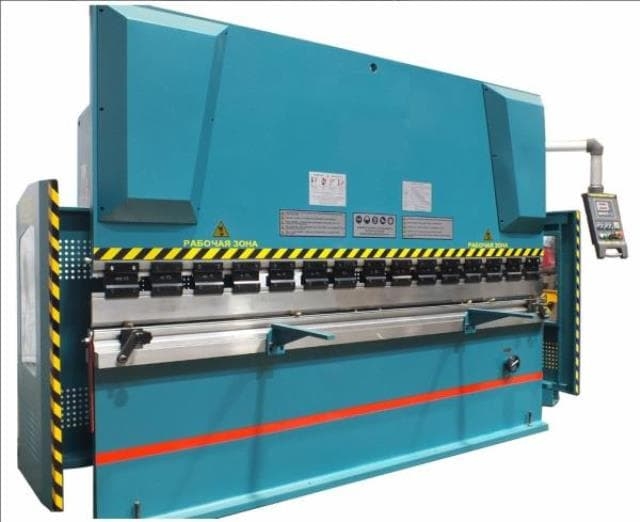

Листогибочный гидравлический пресс ИБ1430А(Б)-02

Преимущества листогибочного гидравлического пресса ИБ1430А(Б)-02:

• Высокая производительность и точность изготовления деталей
• Надежность и долговечность оборудования
• Простота в использовании и обслуживании
• Гарантированное качество и отличные характеристики

Особенности листогибочного гидравлического пресса ИБ1430А(Б)-02:

• Гидравлическая система высокого давления
• Автоматическая система управления
• Надежные пресс-формы для различных типов материалов
• Многофункциональный и универсальный инструмент

Листогибочный гидравлический пресс ИБ1430А(Б)-02 предназначен для гибки листового металла различной толщины. Он широко используется в металлообрабатывающей промышленности для изготовления металлических деталей, корпусов, кожухов и других изделий.

Этот пресс подойдет для предприятий, занимающихся производством автомобильных запчастей, металлической мебели, бытовой техники и других изделий из листового металла.

Листогибочный гидравлический пресс ИБ1430А(Б)-02 предназначен для использования во всех отраслях машиностроения, связанных с гибкой листового металла.

В состав листогибочного гидравлического пресса ИБ1430А(Б)-02 входит: станина, ползун, цилиндры главные, привод механизма регулировки ползуна, инструмент, механизм зажима инструмента, гидропривод, шкаф электрооборудования, пульт управления.

Механизм зажима инструмента предназначен для крепления пуансонов.

Устройство позволяет быстро заменить инструмент и обеспечивает равномерный прижим по всей длине ползуна. Для смены инструмента необходимо нажать кнопку «пуансон» на пульте управления. Универсальный гибочный инструмент состоит из матрицы и пуансона.

Матрица фиксируется через сухари установочными винтами, ввернутыми в кронштейны с передней и задней стороны стола.

Задний упор пресса предназначен для упора листа при гибке. Упор крепится в Т- образном пазу стола с внутренней стороны и опирается винтами в его вертикальные ребра.

Настройка упора на размер производится вращением маховика с отсчетом положения по счетчику оборотов, расположенном в корпусе с лицевой стороны стола. Движение упора происходит посредством ходового винта и гайки, прикрепленной в корпусе и ползуне.

Стол листогибочных гидравлических прессов снабжен устройством предварительной деформации, предназначенной для получения гиба повышенной точности. Вращая винт, перемещающий клин центрального устройства, мы тем самым деформируем стол пресса.

После деформации стола на определенную величину (max 0,8 мм), поднимаем стол клиньями остальных устройств. Данная деформация компенсирует деформацию стола и ползуна, возникающую при гибке заготовок.

Краткое описание работы: гибка заготовок производится комплектом ПУАНСОНОВ, закрепленных на ползуне, с упором в МАТРИЦУ, установленную на СТОЛЕ пресса.

Преимущества станка ИБ1430А(Б)-02

• Механизм зажима инструмента позволяет быстро менять пуансоны.
• Механический синхронизатор надежно предохраняет ползун от перекосов во время движения.
• Механизм регулировки хода ползуна нажатием кнопки регулирует точку остановки ползуна в конце гиба, что позволяет получать детали с любым заданным углом гиба. ГИДРАВЛИЧЕСКИЙ ПРИВОД исключает заклинивание ползуна в нижнем положении при гибе в упор.
• Механизм бомбирования позволяет компенсировать упругие деформации заготовки и получать качественный гиб по всей длине заготовки.

Упор задний предназначен для упора заготовкипри гибке. На нужный размер упор устанавливается вращением маховика и контролируется по счетчику.

По желанию заказчика листогибочный пресс может оснащаться УПОРОМ ПЕРЕДНИМ, предназначенным для поддержания крупногабаритных заготовок. По желанию заказчика пресс может оснащаться СПЕЦИАЛЬНЫМ ИНСТРУМЕНТОМ для быстрого изготовления конкретных деталей методом гибки, штамповки или просечки.

Технические характеристики листогибочного гидравлического пресса ИБ1430А(Б)-02

Комплектация ИБ1430А(Б)-02

• Станок ИБ1430А(Б)-02
• Руководство по эксплуатации

• Усилие, тн 100
• Ширина обработки, мм 2400
• Уци Нет
• Мощность, кВт 11.46
• Масса, кг 6800
• Модель ИБ1430А(Б)-02
• Производство Российская Федерация
