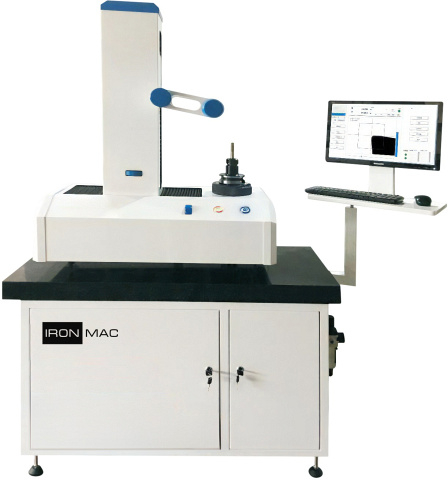

Измерительный прибор для настройки инструмента IRONMAC Smart I 2040 Smart I 2040
(голосов 0)
Артикул: 10010268smart_i_2040 Код товара: 105450
Под заказ
Измерительный прибор для предварительной настройки инструмента серии IRONMAC Smart I 2040 - это счетчик, работающий вне станка, с мощным программным обеспечением, высокой точностью и стабильностью.
Система контроля высокой стабильности, объединенная и оптимизированная с системой компенсации точности и системой измерения с возможностью самостоятельного редактирования в сочетании с передовыми алгоритмами, позволяет обеспечить высокоскоростную и высокоточную юстировку и измерения вне станка.
Измерительный прибор для предварительной настройки инструмента серии Smart I 2040 объединяет в себе функции предварительной настройки, измерения и обнаружения инструмента.
ОБЛАСТЬ ПРИМЕНЕНИЯ IRONMAC Smart I 2040 Smart I 2040
Вся машина спроектирована с учетом удобной конструкции, которая обеспечивает удобство в эксплуатации, а все аксессуары поставляются всемирно известными производителями.Он подходит для предварительной смешивания и измерения инструментов основных марок обрабатывающих центров, производственных линий механической обработки и станков с ЧПУ.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ IRONMAC Smart I 2040 Smart I 2040
| Общая конструкция корпусного типа Использование высококачественного ковкого чугуна, общая конструкция корпусного типа, особенно высокая сейсмостойкость; симметричная конструкция конструкции, разработанная методом конечных элементов для обеспечения надежной стабильности, пригодная для использования в относительно жестких условиях эксплуатации в цехах, может обеспечить точную повторяемость измерений практически в любых условиях, и внешний вид у него прекрасный. |
|
| Направление X / Z Направление X / Z - это все японские прецизионные направляющие THK. Гибкая работа, высокая точность, длительный срок службы, отсутствие ползания. Оба они оснащены функциями быстрой ходьбы и точной настройки, которыми можно управлять одной рукой. |
|
| Закрытая оболочка для электростатического распыления Прибор оснащен полностью закрытой оболочкой для электростатического распыления. Основание от пола до потолка. Шпиндель оснащен прецизионной системой валов с плотными бортами. Следите за тем, чтобы при длительном использовании не терялась точность измерения. |
|
| Измерительная система Измерительная система: используется высокоточная полностью закрытая решетка с метрическим и имперским преобразованием, а также функциями преобразования диаметра и радиуса. |
|
| Фиксатор инструмента Фиксатор инструмента оснащен вакуумной фиксацией, которая обладает высокой универсальностью. |
|
| Измерительная система Tianmen TM-Smart I Измерительная система Tianmen TM-Smart I предоставляет мощные функции измерения и контроля для обеспечения очень высокой точности измерений и повторяемости. Точность: прибор может точно измерять расточные инструменты с односторонней заточкой, обоюдоострые расточные инструменты, сменные фрезы, включая торцевые фрезы, фрезы с трехсторонней заточкой, кукурузные фрезы, встроенные фрезы и сварочные фрезы, фрезы с шаровой головкой, фрезы из цельного твердосплавного сплава и высокоскоростные стальные сверла, ступенчатые сверла, сверла со сменными лезвиями, пистолетные сверла, развертки и другие инструменты. Удобный интерфейс управления на английском языке и графические функциональные кнопки просты в освоении и понимании. |
|
| Динамическая перекрестная опорная линия Динамическая перекрестная опорная линия автоматически отслеживает и измеряет, автоматически распознает форму лезвия и позволяет избежать ошибок, которые могут быть вызваны работой человека. |
|
| Пересечения и направление X или Z Можно легко рассчитать и отобразить теоретическое значение пересечения X & Z, направление X или Z. |
|
| Фиксация внешнего контура лезвия Фиксация внешнего контура лезвия очень облегчает настройку обоюдоострых расточных фрез и многозаходных фрез. |
|
| Настройка снятия фаски Настройка снятия фаски позволяет автоматически рассчитать длину инструмента (Z) по заданному диаметру снятия фаски. |
|
| Обнаружение биения инструмента Для обнаружения биения инструмента достаточно повернуть инструмент на 360 градусов, и значение биения отобразится на экране дисплея. |
|
| Дополнительное окно измерения Дополнительное окно измерения, которое может быть измерено в любой области экрана, подходит для измерения всех видов фрез. |
|
| Измерение с помощью контурного сканирования Измерение с помощью контурного сканирования решает проблему, заключающуюся в том, что угол наклона спирали не может быть точно измерен с помощью обычного инструментального счетчика. |
|
| Комплексная система управления инструментами | |
| Особенности программного обеспечения |
КОМПЛЕКТАЦИЯ IRONMAC Smart I 2040 Smart I 2040
Стандартная
Технические характеристики IRONMAC Smart I 2040 Smart I 2040
| Характеристика | Значение |
|---|---|
| Давление воздуха, Бар | 4 |
| Длина измерения по оси X, мм | 400 |
| Длина измерения по оси Y, мм | 400 |
| Разрешение, мм | 0,001 |
| Коническое отверстие шпинделя | BT50 |
| Биение шпинделя, мм | ≤ 0,002 |
| Точность повторного позиционирования прибора по оси X, мм | ± 0,002 |
| Точность повторного позиционирования прибора по оси Y, мм | ± 0,002 |
| Напряжение, В | 220 |
| Длина, мм | 1150 |
| Ширина, мм | 650 |
| Высота, мм | 1600 |
| Заказать | — |
