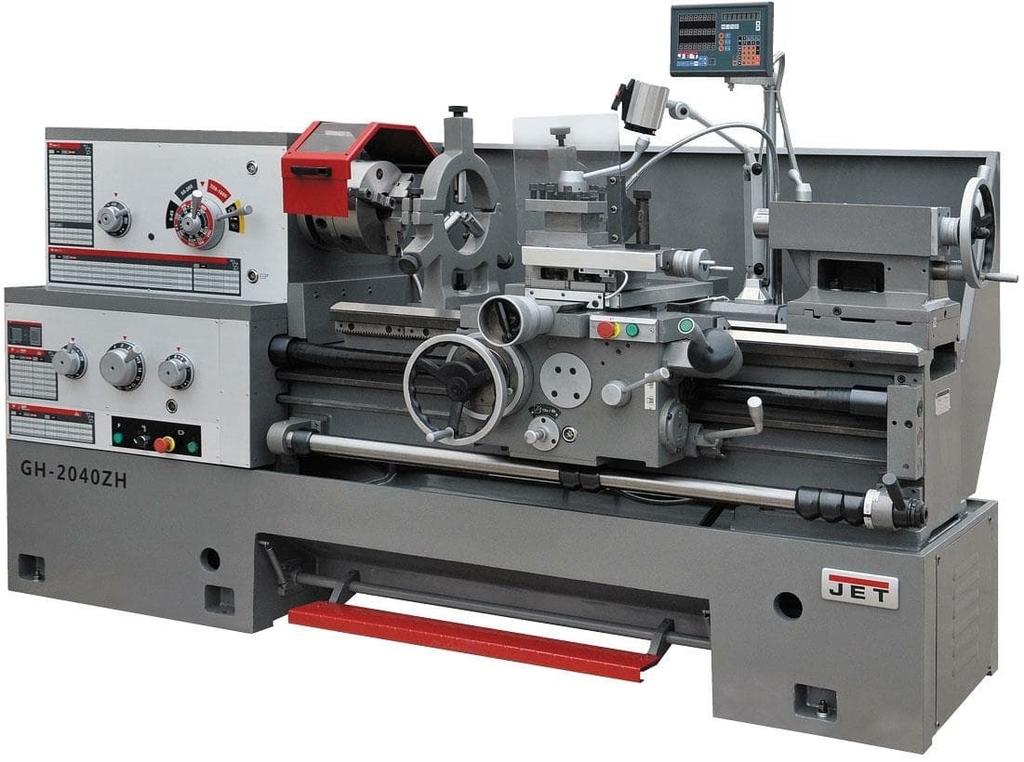

Токарно-винторезный станок JET GH-2040 ZH DRO (50000830T)
(голосов 0)
Артикул: jet50000830T Код товара: 2561
На складе: 1 шт.
Токарно-винторезный станок JET GH-2040 ZH DRO RFS c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Преимущества конструкции
- Сертифицированный допуск DIN 8606;
- Направляющие станины выполнены из прочного материала;
- Механизм привода шпинделя все время находится в масляной ванне;
- Съемный мостик станины, gap;
- Шпиндель работает в толчковом режиме;
- Шестерни передней бабки сделаны из высокопрочного материала;
- Клиновые планки для регулировки зазоров направляющих;
- Задняя бабка может регулируваться в поперечном направлении для обточки конусов;
- Пятипозиционный управляющий вал с кулачками;
- Передняя бабка с электромагнитной муфтой;
- Двигатель оснащен системой плавного пуска, что значительно увеличивает его срок эксплуатации.
Технические характеристики jet gh-2040zh dro
| Характеристика | Значение |
|---|---|
| Диаметр обточки над станиной | 500 мм |
| Макс. диаметр вращения (съёмный мостик) | 720 мм |
| Диаметр обточки над поперечным суппортом | 310 мм |
| Длина съёмного мостика | 240 мм |
| Расстояние между центрами | 1015 мм |
| Частота вращения шпинделя, 24 | 9 - 1600 об/мин |
| Конус шпинделя | МK-7 |
| Присоединение шпинделя, саmlоск | D1-8 (DIN 55029) |
| Проходное отверстие шпинделя | 80 мм |
| Продольная подача, 80 | 0,063 - 6,43 мм/об |
| Поперечная подача, 80 | 0,027 - 2,73 мм/об |
| Метрическая резьба, 46 | 1 - 224 мм |
| Дюймовая резьба, 44 | 28'' - 1/8'' TPI |
| Модульная резьба, 42 | 0,5 - 112 МP |
| Питчевая резьба, 45 | 56 - 1/2 DP |
| Шаг ходового винта | 12 мм |
| Макс. размер резца | 25 х 25 мм |
| Ход поперечного суппорта | 310 мм |
| Ход верхнего суппорта | 145 мм |
| Ускоренное перемещение продольного суппорта | 4,5 м/мин |
| Ускоренное перемещение поперечного суппорта | 2,0 м/мин |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки | 150 мм |
| Рабочий диаметр неподвижного люнета | 50 - 210 мм |
| Рабочий диаметр подвижного люнета | 20 - 110 мм |
| Расстояние между направляющими | 405 мм |
| Выходная мощность | 7,5 кВт / S1 100% |
| Потребляемая мощность | 12,0 кВт / S6 40% |
| Габаритные размеры (дхшхв) | 2480 х 1280 х 1410 мм |
| Масса | 2750 кг |
Особенности JET GH-2040 ZH DRO RFS
 |
Может работать с большими заготовками Для этого в конструкции предусмотрен патрон Ø250мм с прямыми/обратными кулачками и отверстием шпинделя Ø80мм. |
 |
Надежное оборудование Централизованная система смазки продольного суппорта значительно продлевает срок службы всей системы. |
 |
Точная и аккуратная работа 4-х позиционный резцедержатель с фиксатором надежно закрепит деталь для обработки. |
 |

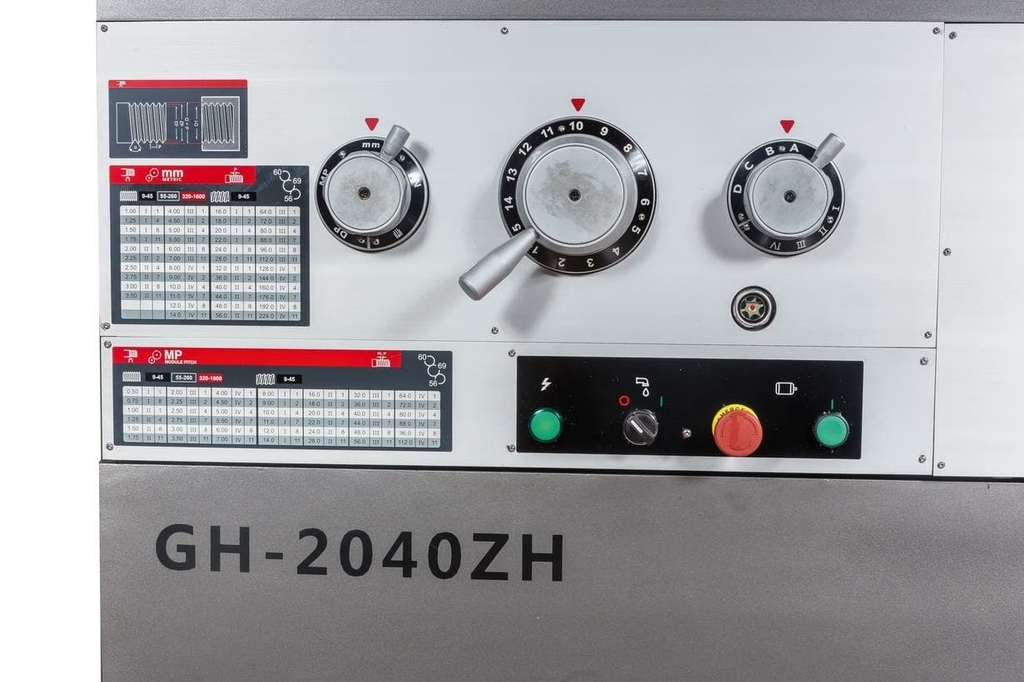

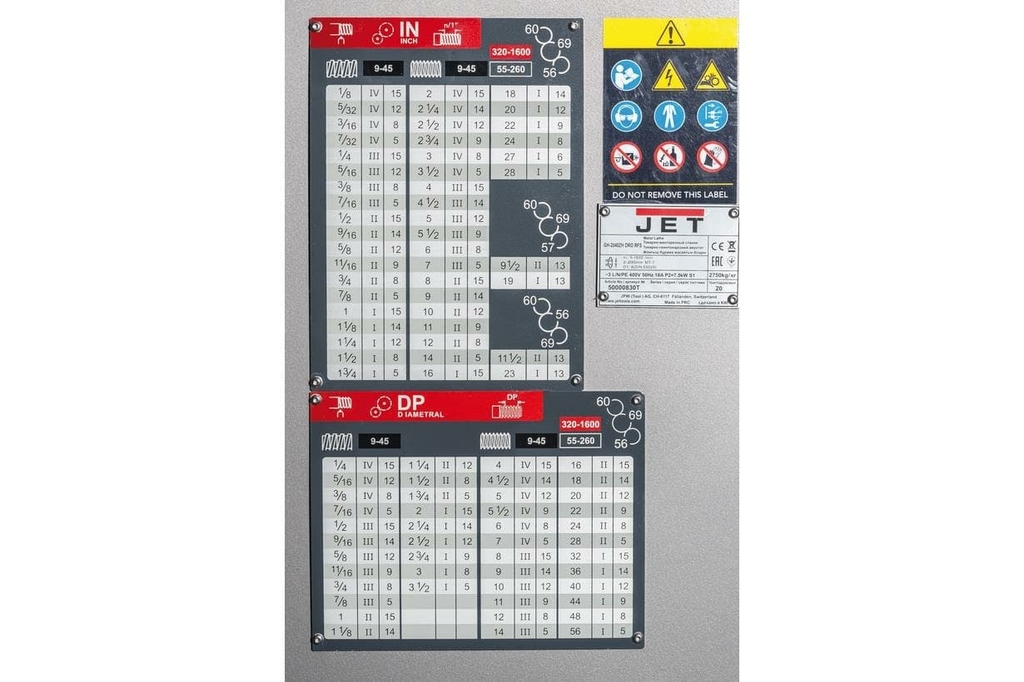

Продуманный механизм Полноразмерная коробка подач токарно-винторезного станка Jet GH-2040 ZH DRO RFS позволяет нарезать различную резьбу без замены шестерен. |
 |
Удобное управление Манипуляции продольной и поперечной подачей осуществляется крестовым джойстиком с кнопкой ускоренного перемещения. |
 |
Массивная конструкция Литая станина обеспечивает жёсткость станка, точность обработки и минимальную вибрацию. |
Комплектация
- 3-х кулачковый патрон Ø250мм с прямыми/обратными кулачками;
- 4-х кулачковый патрон Ø320мм;
- Планшайба Ø400мм;
- 4-х позиционный резцедержатель с фиксатором;
- Вращающийся упорный центр МК-5;
- Упорный центр МК-5;
- Подвижный и неподвижный люнеты;
- Поддон для сбора стружки;
- Задняя защитная стенка;
- Защитный экран патрона с концевым выключателем;
- Ножной тормоз шпинделя с концевым выключателем;
- УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0.005мм погрешность ± 1 знак;
- Система подвода СОЖ;
- Галогенная лампа местного освещения;
- Лимб для нарезания резьбы;
- Вал управления с регулируемыми кулачками (отключение продольной подачи);
- Концевой упор продольного перемещения;
- Регулируемые опоры станины;
- Инструмент для обслуживания в инструментальном ящике.
Параметры упакованного товара
Единица товара: Штука
Вес, кг: 3200,00
Вес, кг: 3200,00
Длина, мм: 2600
Ширина, мм: 1450
Высота, мм: 1980
Ширина, мм: 1450
Высота, мм: 1980
