Токарно-винторезный станок Jet GH-2060 ZH DRO (50000831T)

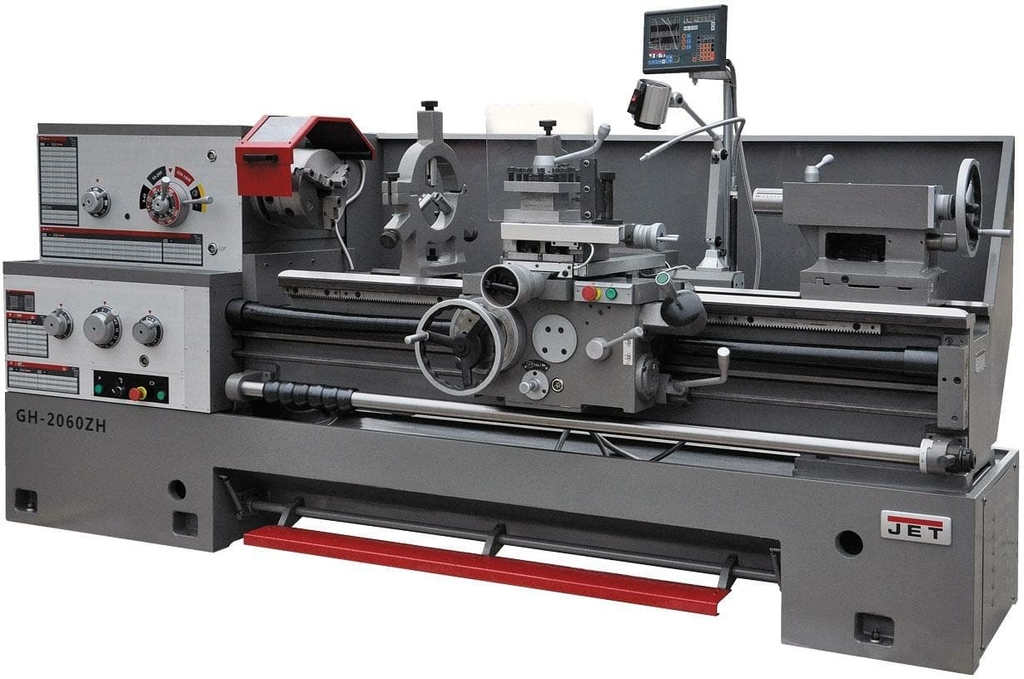

Токарно-винторезный станок Jet GH-2060 ZH DRO

Преимущества товара:

• Высокая точность обработки
• Надежность и долговечность
• Удобное управление с помощью DRO
• Широкий диапазон скоростей и подач

Особенности товара:

• Мощность: 5.5 кВт
• Диаметр обработки: 600 мм
• Длина обработки: 2000 мм
• Максимальный диаметр проточки: 90 мм

Назначение товара:

Токарно-винторезный станок Jet GH-2060 ZH DRO предназначен для точной обработки деталей из металла. Он идеально подходит для производства промышленных запчастей, инструментов и других изделий.

Сферы применения:

Этот станок широко используется в машиностроении, металлообработке, авиационной и автомобильной отраслях. Он поможет вам повысить производительность и качество вашей продукции. Токарно-винторезный станок JET GH-2060 ZH DRO c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

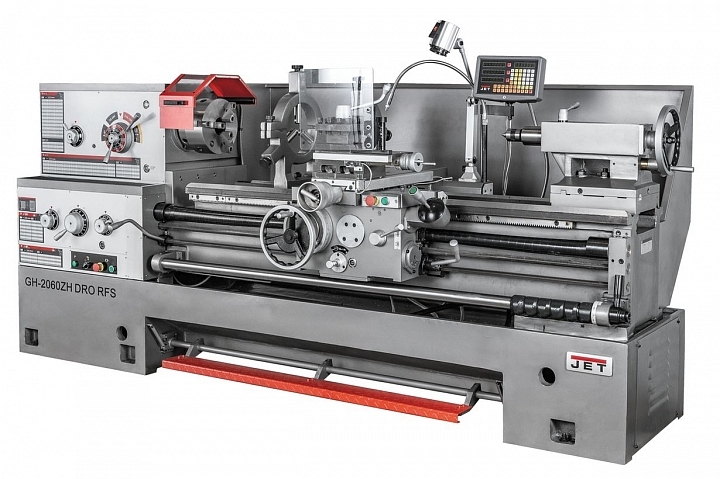

Описание Jet GH-2060 ZH DRO

Станок  JET GH-2060ZH DRO RFS предназначен  для высокоточной токарной обточки заготовок из различных сортов стали, сплавов и цветных металлов. Диаметр заготовки при обточке над станиной составляет 500 мм, со снятым мостиком gap – 720 мм (при ограничении в длине до 240 мм), диаметр обработки над суппортом – 310 мм. Расстояние между центрами составляет 1525 мм. GH-2060 ZH DRO RFS выпускается в строгом соответствии с протоколом DIN 8606, что гарантирует соблюдение всех норм и допускав на всех этапах сборки, а также дает право гарантийного обслуживания на территориях стран-участниц Таможенного союза. Станок установлен на массивную станину из высококачественного чугуна, ее направляющее подготавливаются к длительной эксплуатации по фирменной технологии производителя.  Передняя бабка станка комплектуется электромеханической муфтой, механизм плавного пуска защищает двигатель от пиковых стартовых нагрузок. Привод шпинделя данной модели постоянно находится в масляной ванне, что позволяет решить проблему его смазки, охлаждения и снизить уровень шума. Такой же подход применен и к шестерням передней бабки и коробки подач. На станке можно обрабатывать заготовки на скоростях от 9 до 1600 об/мин, режим 9 об/мин используется для нарезания резьбы плашкой. GH-2060ZH DRO RFS оснащен удобным управлением продольной и поперечной подачей посредством джойстика, предусмотрена возможность  ускоренного перемещения суппорта. Для облегчения смены режимов работы предусмотрен толчковый (импульсный) пуск двигателя. Коробка подач станка имеет 80 предустановленных режимов, что позволяет с высокой точностью нарезать метрические, дюймовые, питчевые и модульные резьбы, при этом биение на шпинделе не превышает 9 микрон.

Особенности конструкции токарно-винторезного станка GH-2060 ZH DRO:

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Передняя бабка с электромеханической муфтой
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

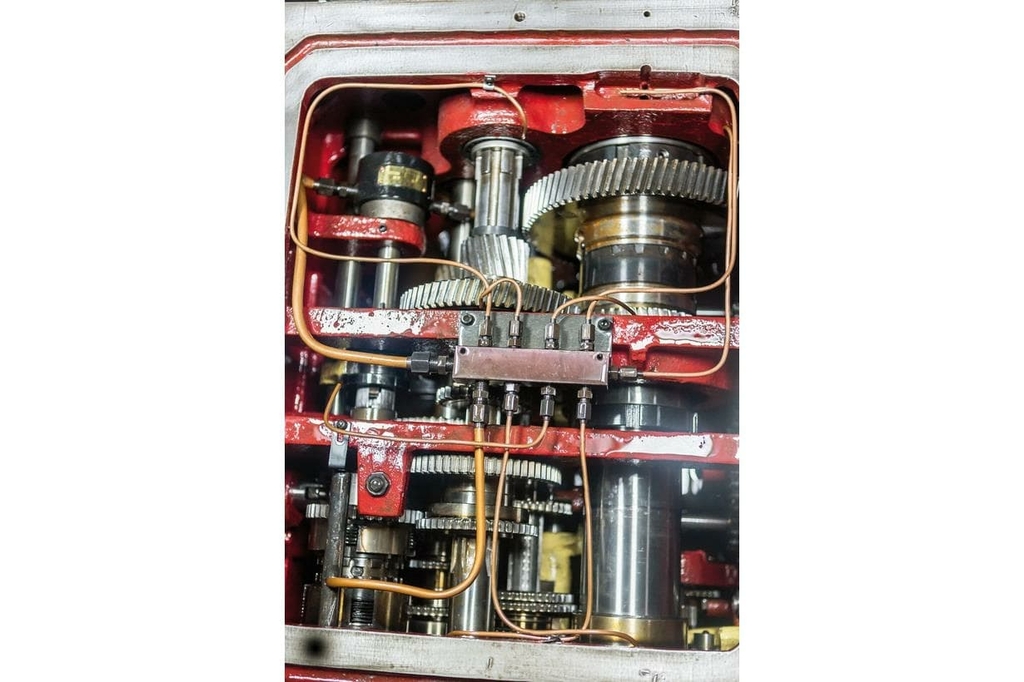

• Механизм привода шпинделя постоянно работает в масляной ванне

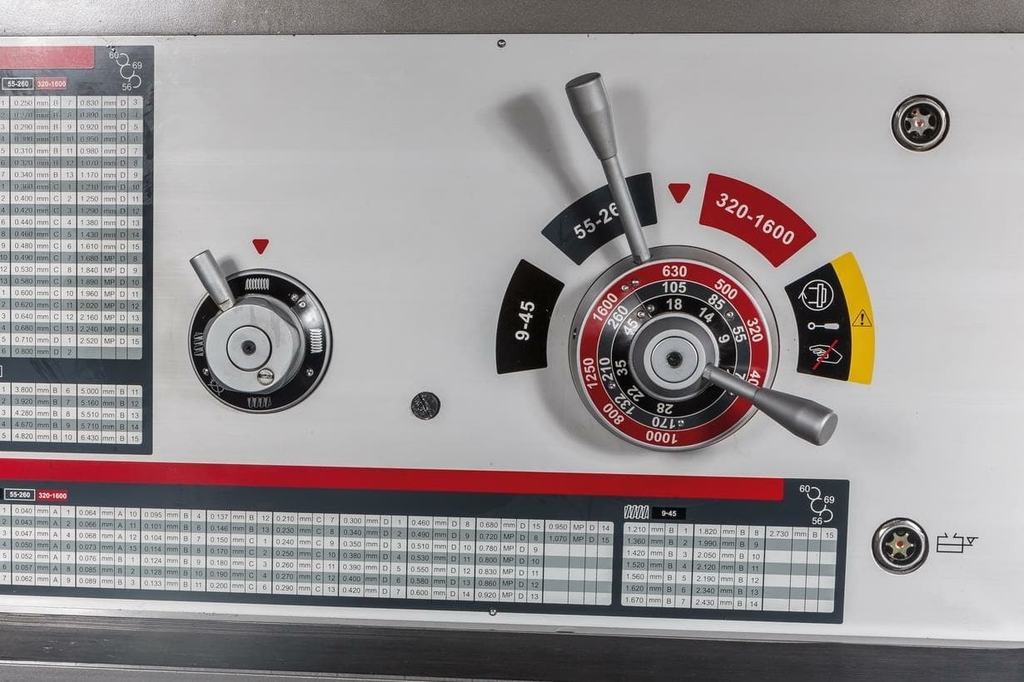

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин
• Съемный мостик станины, gap
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками

БЕЗОПАСНОСТЬ JET GH-2060 ZH DRO

• Токарный станок предназначен исключительно для токарной обработки и сверления металлов, поддающихся обработке резанием, а также для обработки полимерных материалов.
• Обработка других материалов не допускается. В особых случаях следует обращаться за консультацией к производителю.
• Запрещается обработка магния - пожароопасно!
• Разрешается обрабатывать только надежно установленные и закрепленные заготовки.
• Предписания к применению включают в себя также соблюдение инструкций руководства по эксплуатации и обслуживанию, предоставленных производителем.
• К эксплуатации и обслуживанию станка разрешается допускать только персонал, пошедший инструктаж по технике безопасности.
• Необходимо соблюдать установленный законом минимальный возраст работников.
• Разрешается эксплуатировать станок только в исправном состоянии.
• При работе на станке все защитные устройства и приспособления должны быть в наличии.
• Вместе с указанными в данном руководстве по эксплуатации требованиями по технике безопасности и особыми предписаниями Вашей страны следует обращать внимание также на общепринятые правила по эксплуатации металлообрабатывающего
  оборудования.
• Каждое использование станка, отклоняющееся от данных правил, считается ненадлежащим, и производитель не несет ответственности за последующий за этим ущерб. Все риски несет только владелец.

Общие указания по технике безопасности JET GH-2060 ZH DRO

• Металлообрабатывающие станки при неправильной эксплуатации могут представлять опасность. Поэтому для безопасной работы необходимо соблюдать соответствующие меры по технике безопасности и нижеследующие предписания.
• Перед вводом в эксплуатацию и работой на станке внимательно прочитайте данное руководство.Храните данное руководство при станке, защищайте его от загрязнения и влаги и передавайте новому владельцу.
• Запрещается вносить изменения в конструкцию станка и переделывать его.
• Обо всех неисправностях на станке следует сообщать ответственному за это лицу.
• В случае неисправности запрещено использовать станок, отключите станок от питания.
• Длинные волосы следует убирать в шапку или косынку.
• При работе следует носить облегающую одежду. Украшения, кольца и наручные часы перед работой необходимо снимать.Необходимо одевать рабочую обувь, запрещено работать в повседневной обуви или сандалиях.
• Обращайте внимание на безопасное положение тела.
• Используйте предписанные индивидуальные средства защиты.
• При работе на станке запрещается носить перчатки. При работе следует одевать защитные очки.
• Cтанок следует устанавливать таким образом, чтобы было достаточно места для работы и подачи заготовок.
• Следите за тем, чтобы освещение было хорошим.
• Станок следует эксплуатировать в закрытом помещении. Убедитесь в том, что станок надежно стоит на твердой и ровной поверхности.
• Электрические кабели не должны мешать работе, а также должны быть проложены так, чтобы о них невозможно было споткнуться.
• Рабочее место не следует загромождать заготовками и пр.
• При работе будьте внимательны и сконцентрированы. К работе следует относиться серьезно.
• Обращайте внимание на положение тела, не теряйте равновесия.
• Запрещено работать на станке под воздействием наркотических веществ и алкоголя. Обратите внимание, что медикаменты также влияют на поведение человека.
• Не дотрагивайтесь до работающего станка.
• Не оставляйте работающий станок без присмотра. Выключайте станок перед тем, как покинете рабочее место.
• Держите на безопасном расстоянии от станка посетителей, особенно детей.
• Не используйте станок вблизи огнеопасных жидкостей или газов.
• Следите за соблюдением правил противопожарной безопасности и наличием средств пожаротушения.
• Не эксплуатируйте станок в сыром помещении и не оставляйте его под дождем.
• Работайте только хорошо заточенным инструментом.
• Запрещается работать при открытой защите патрона, защите суппорта или защите ременной передачи.
• Перед включением станка не забудьте вынуть ключ зажима патрона.
• Не превышайте минимальное и максимальное значение размеров заготовки.
• Стружку и заготовки необходимо снимать только при остановленном станке.
• Запрещается стоять на станке.
• Подключение и ремонт электрического оборудования станка разрешается производить только квалифицированным электрикам.
• Поврежденный сетевой кабель следует немедленно заменить.
• Держите пальцы на расстоянии от движущихся частей станка и от стружки.
• Перед работой убедитесь, что заготовка надежно закреплена.
• Не пережимайте токарный патрон.
• В случае, если длина заготовки превышает диаметр в 3 раза, необходимо использовать заднюю бабку или люнет.
• Избегайте применение патронов малого диаметра при обработке больших диаметров детали.
• Избегайте малой длины зажима.
• Запрещено превышать предел количества оборотов зажимного приспособления.
• Нарезание внутренней и наружной резьбы, а также обработка тяжеловесных деталей необходимо вести на низких числах оборотов.
• Прутковые заготовки, выступающие за пределы передней бабки должны быть закрыты по всей длине.
• Высокая опасность травматизма!
• Длинные заготовки следует поддерживать при помощи люнета. Длинный и тонкий пруток при быстром вращении может резко изогнуться.
• Запрещается переставлять заднюю бабку или пиноль задней бабки при работающем станке.
• Стружку следует удалять при остановленном станке специальным крючком.
• Не тормозить патрон или заготовку рукой.
• Обмер и настройку производить при остановленном станке.
• Замену оснастки, настройку и чистку производить только при остановленном и отключенном от питания станке.

Преимущества Jet GH-2060 ZH DRO

• Сертифицированный допуск DIN 8606;
• Съемный мостик станины, gap;
• Направляющие станины выполнены из прочного материала;
• Нарезка резьбы производится без смены шестерен;
• Продольный и поперечный суппорты оснащены системой автоматической подачи;
• Механизм привода шпинделя все время находится в масляной ванне;
• Шпиндель работает в толчковом режиме;
• Шестерни передней бабки сделаны из высокопрочного материала;
• Клиновые планки для регулировки зазоров направляющих;
• Продольный суппорт оснащен системой центральной подачи смазки;
• Задняя бабка может регулироваться в поперечном направлении для обточки конусов;
• Пятипозиционный управляющий вал с кулачками.



Технические характеристики JET GH-2060 ZH DRO

Напряжение, В	400
Диаметр обточки над станиной, мм	500
Диаметр обточки над съемным мостиком, gap, мм	720
Длина съёмного мостика, мм	240
Диаметр обточки над поперечным суппортом, мм	310
Расстояние между центрами, мм	1525
Частота вращения шпинделя, об/мин	9 - 1600
Количество скоростей шпинделя, шт	24
Конус шпинделя	МK-7
Присоединение шпинделя	D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм	80
Диапазон продольной подачи, мм/об	0,063 - 6,43
Количество продольных подач, шт	80
Диапазон поперечной подачи, мм/об	0,027 - 2,73
Количество поперечных подач, шт	80
Диапазон метрической резьбы, мм	1 - 224
Количество метрических резьб, шт	46
Дюймовая резьба, TPI	1/8 - 28
Количество дюймовых резьб, шт	44
Модульная резьба, MP	0,5 - 112
Количество модульных резьб, шт	42
Диапазон питчевой резьба, DP	56 - 1/2
Количество питчевых резьб, шт	45
Шаг ходового винта, мм	12
Макс. размер резца, мм	25 x 25
Ход поперечного суппорта, мм	310
Ход верхнего суппорта, мм	145
Ускоренное перемещение продольного суппорта, м/мин	4,5
Ускоренное перемещение поперечного суппорта, м/мин	2
Пиноль задней бабки	МК-5
Ход пиноли задней бабки, мм	150
Диапазон неподвижного люнета, мм	50 - 210
Диапазон подвижного люнета, мм	20 - 110
Расстояние между направляющими, мм	405
Мощность двигателя, кВт	7,5
Мощность насоса СОЖ, кВт	0,09
Масса GH-2060 ZH DRO, кг	3000
Длина в упаковке, см	317
Ширина в упаковке, см	115
Высота в упаковке, см	198
Масса в упаковке, кг	3550
Объем бака СОЖ, л	15
Длина, мм	2980
Ширина, мм	1280
Высота, мм	1410

ОсобенностиJet GH-2060 ZH DRO

	Может работать с большими заготовками Для этого в конструкции предусмотрен патрон Ø250мм с прямыми/обратными кулачками и отверстием шпинделя Ø80мм.
	Надежное оборудование Централизованная система смазки продольного суппорта значительно продлевает срок службы всей системы.
	Точная и аккуратная работа 4-х позиционный резцедержатель с фиксатором надежно закрепит деталь для обработки.
	Продуманный механизм Полноразмерная коробка подач токарно-винторезного станка Jet GH-2060 ZH DRO RFS позволяет нарезать различную резьбу без замены шестерен.
	Удобное управление Манипуляции продольной и поперечной подачей осуществляется крестовым джойстиком с кнопкой ускоренного перемещения.
	Массивная конструкция Литая станина обеспечивает жёсткость станка, точность обработки и минимальную вибрацию.

Комплект поставки Jet GH-2060 ZH DRO

• 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
• станок Jet GH-2060 ZH DRO
• 4-х кулачковая планшайба Ø320 мм
• Планшайба Ø400 мм
• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Невращающийся упорный центр МК-5
• Переходная втулка МК-7 / МК-5
• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка
• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта
• Ножной тормоз шпинделя с концевым выключателем
• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Концевой упор продольного перемещения
• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над супортом, мм 310
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Да
• Макс. обороты 1600
• Масса, кг 3000
• Модель JET GH-2060 ZH DRO
• Производство Китай
