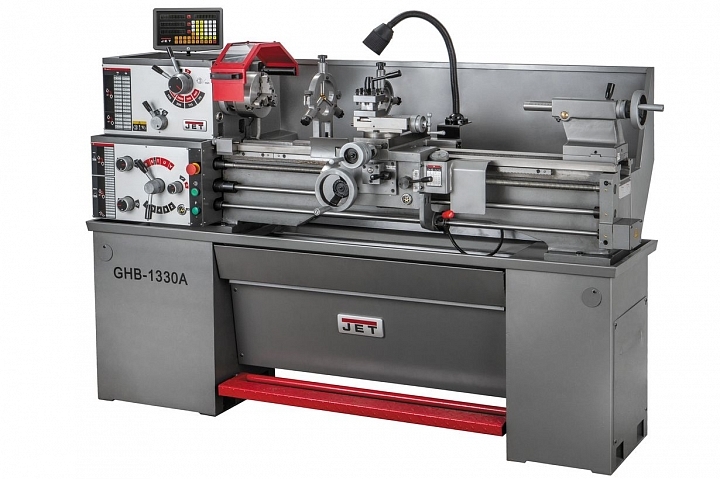

Токарно-винторезный станок Jet GHB-1330A DRO (50000700T)

Токарно-винторезный станок GHB-1330A DRO позиционируется компанией JET как профессиональное оборудование для мастерских, автосервисов, небольших предприятий и домашних специалистов по обработке металла. По своей сути, это GHB-1330 A, дооборудованный устройством цифровой индикации (УЦИ). При использовании такого устройства существенно повышается точность обработки и, как следствие, снижается процент возможного брака. Данное оборудование выпускается по промышленному стандарту DIN 8606 (соответствие всех параметров и допусков для станков средней точности). На станке можно обрабатывать заготовки диаметром 330 мм над станиной или 197 мм над суппортом. Скорость оборотов шпинделя от 70 до 2500 об/мин, расстояние между центрами составляет 760 мм. Для работы станку требуется напряжение 380В. Направляющие станины станка закаляются в индукционной печи, а затем шлифуются. Такой подход позволяет  повысить точность обработки и продлить срок службы изделия. Привод шпинделя станка погружен в масляную ванну. За счет этого привод работает тише, хорошо охлаждается и, как следствие, прослужит дольше. Станок двухвинтовой: его ходовой винт предназначен для нарезания резьбы, а ходовой вал - за точение в режиме автомат. Толчковый режим помогает облегчить переключение режимов работы. GHB-1330A DRO оборудуется автоматической подачей продольного и поперечного суппорта. Предусмотрена регулировка задней бабки в поперечном  направлении для обточки конических заготовок.

Преимущества

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

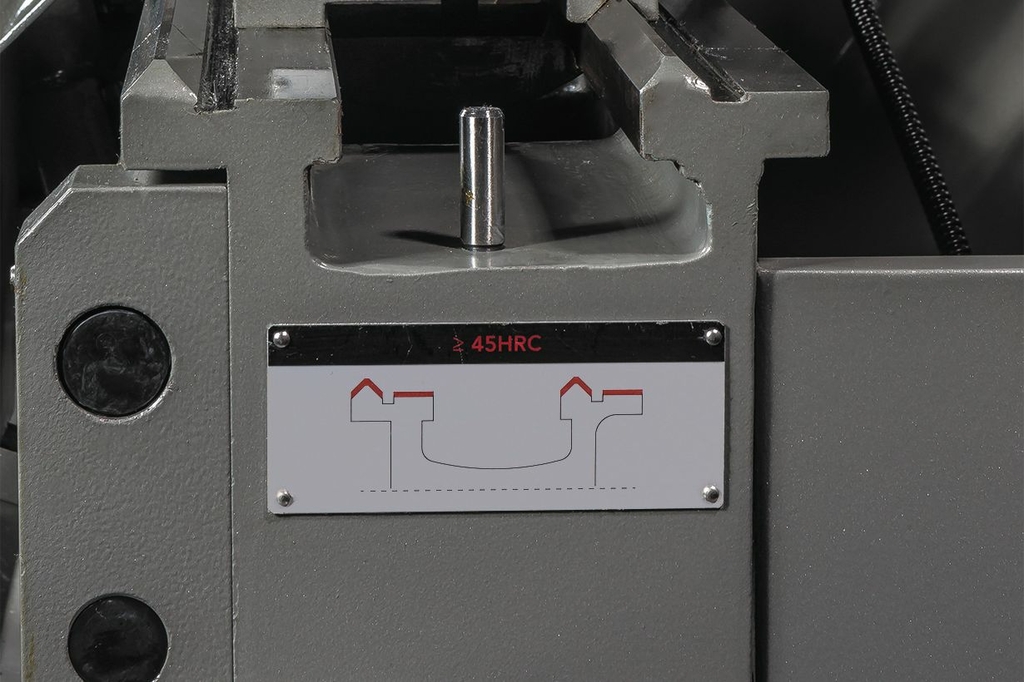

• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Закаленные и отшлифованные шестерни передней бабки

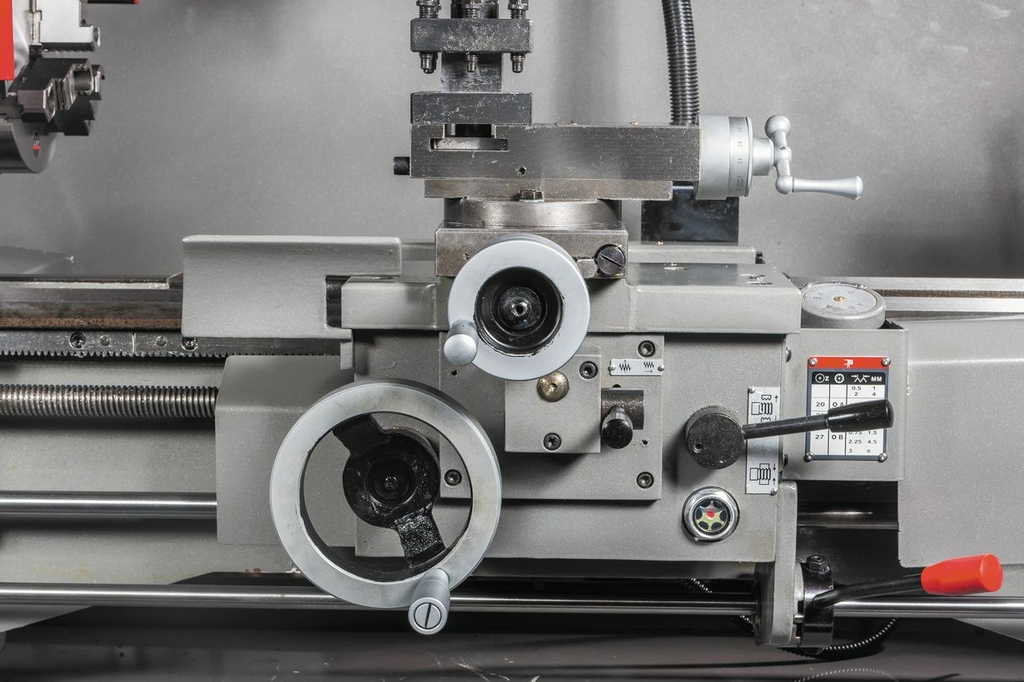

• Автоматическая подача продольного и поперечного суппорта
• Регулировка зазоров направляющих при помощи клиновых планок

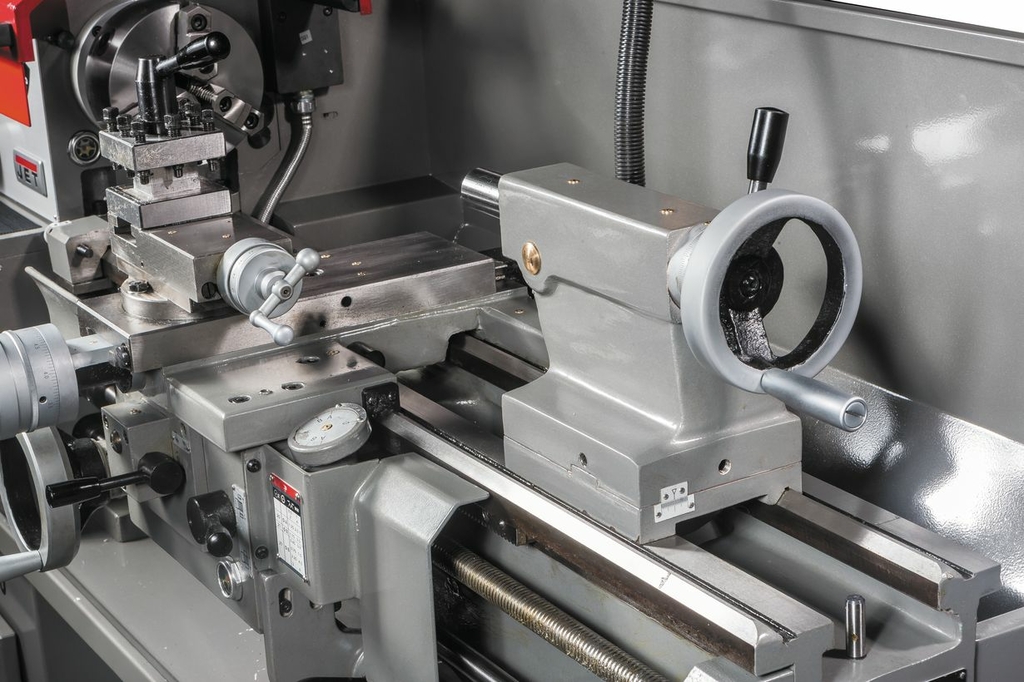

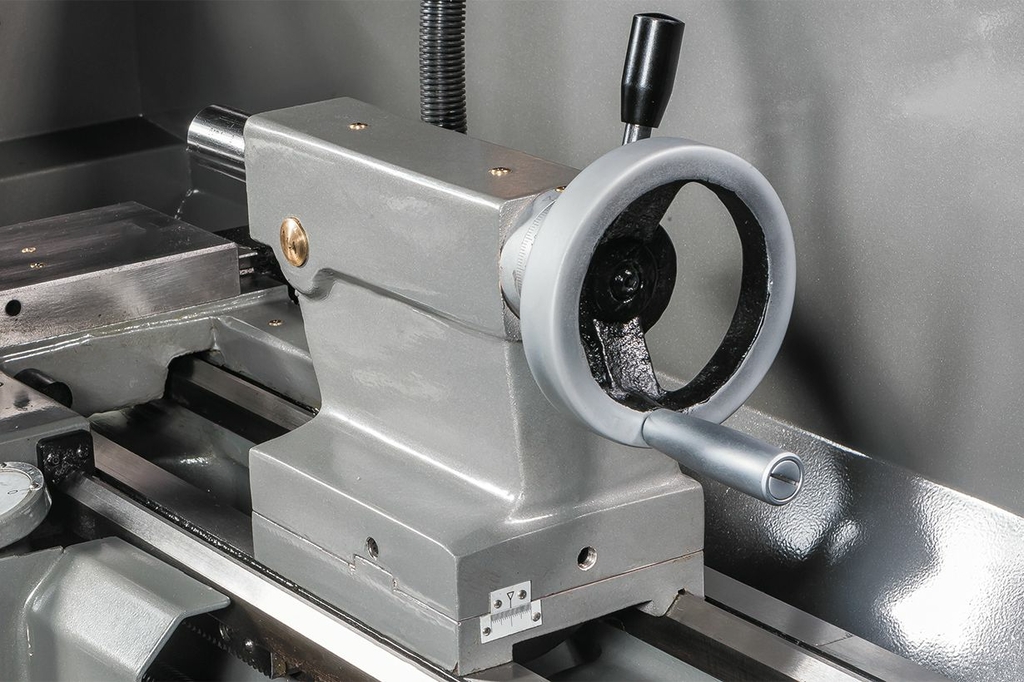

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Толчковый режим работы шпинделя
• УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
• Современный аналог 1А616, 1616, 16Б16 и Т-4

Технические характеристики

Напряжение, В	400
Диаметр обточки над станиной, мм	330
Диаметр обточки над суппортом	197
Расстояние между центрами, мм	760 мм
Ширина станина, мм	186
Конус шпинделя	МК-5
Торец шпинделя DIN 55029 (Camlock)	D1-4

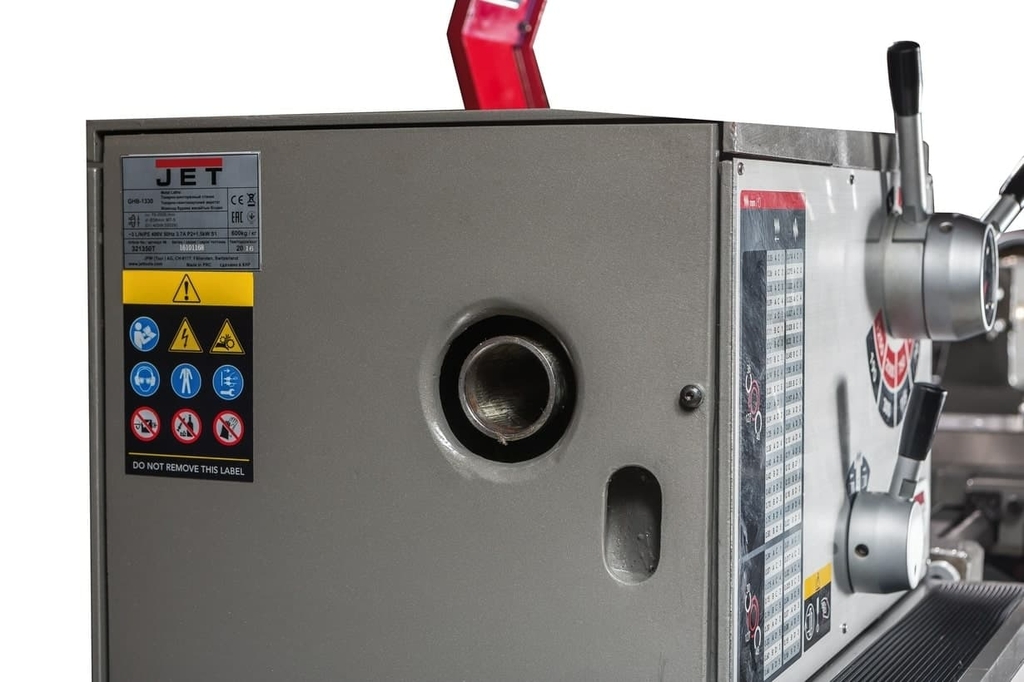

Проходное отверстие шпинделя, мм	Ø38
Обороты шпинделя, об/мин	70-2000

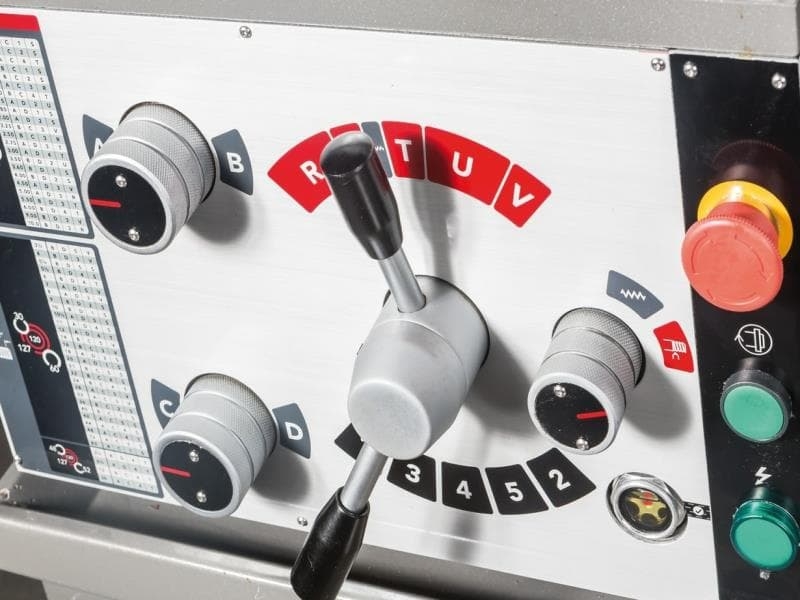

Количество скоростей шпинделя	8
Диаметр неподвижного люнета, мм	10 – 73
Диаметр подвижного люнета, мм	10 – 60
Ход пиноли задней бабки, мм	95
Диаметр пиноли задней бабки	32
Конус пиноли задней бабки	MК 3

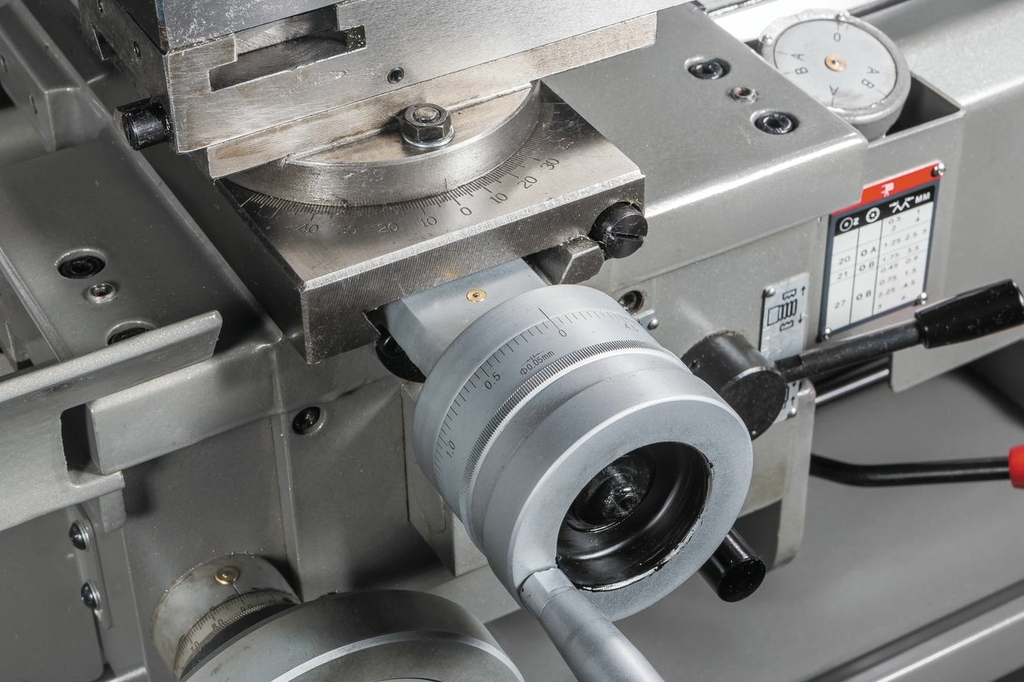

Ход поперечной каретки суппорта, мм	160
Ход салазок верхнего суппорта, мм	68
Макс. размер инструмента, мм	16 x 16
Шаг ходового винта, мм	4

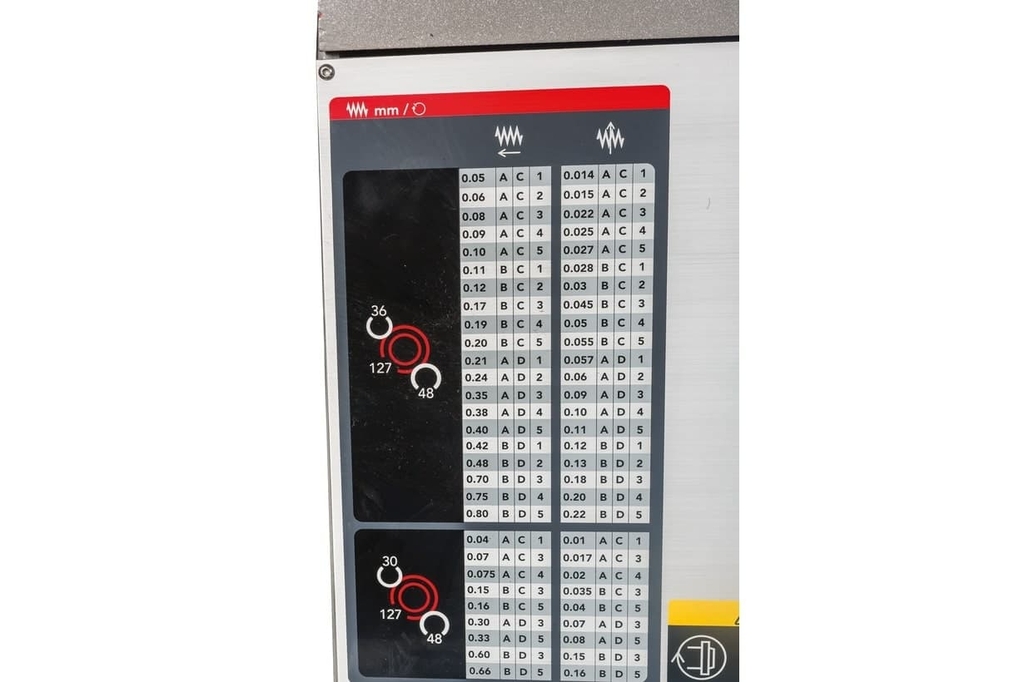

Продольные подачи, мм/об	0,037–0,80
Количество продольных подач	29
Поперечные подачи, мм/об	0,01–0,22
Количество поперечных подач	29

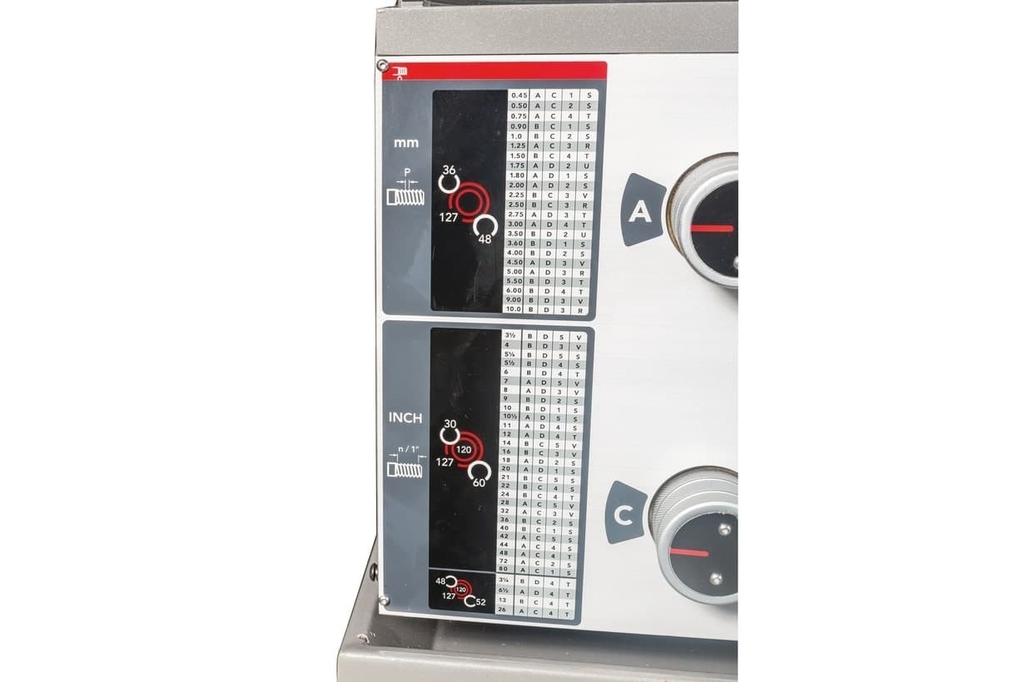

Метрические резьбы, мм	0,45–10
Количество метрических резьб	23
Дюймовые резьбы, TPI	3-1/4 – 80
Количество дюймовых резьб	32
Электропитание, В	400В ~3L/PE 50Гц

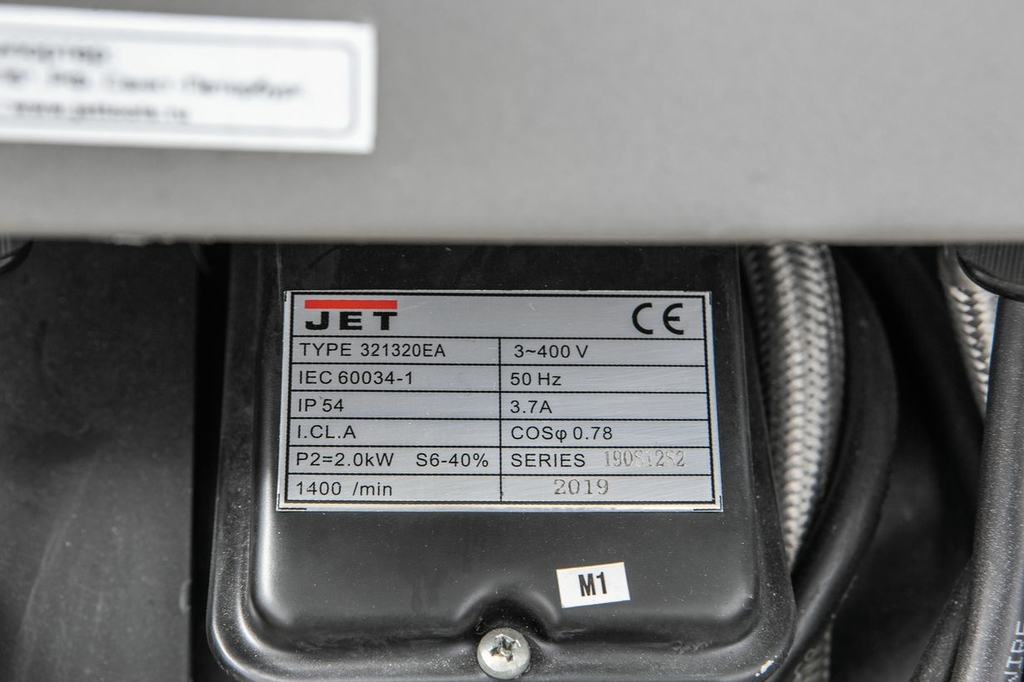

Выходная мощность	1,5 кВт (2 л.с.) S1
Номинальный ток, А	4
Сечение силового кабеля (H07RN-F), мм	4x1.5²
Устройство защиты потребителя, А	16
Страна производителя	Китай
Длина, мм	1650
Ширина, мм	760
Высота, мм	1200
Масса, кг	600
Длина в упаковке, см	175
Ширина в упаковке, см	76
Высота в упаковке, см	150
Масса в упаковке, кг	680

КОМПЛЕКТАЦИЯ

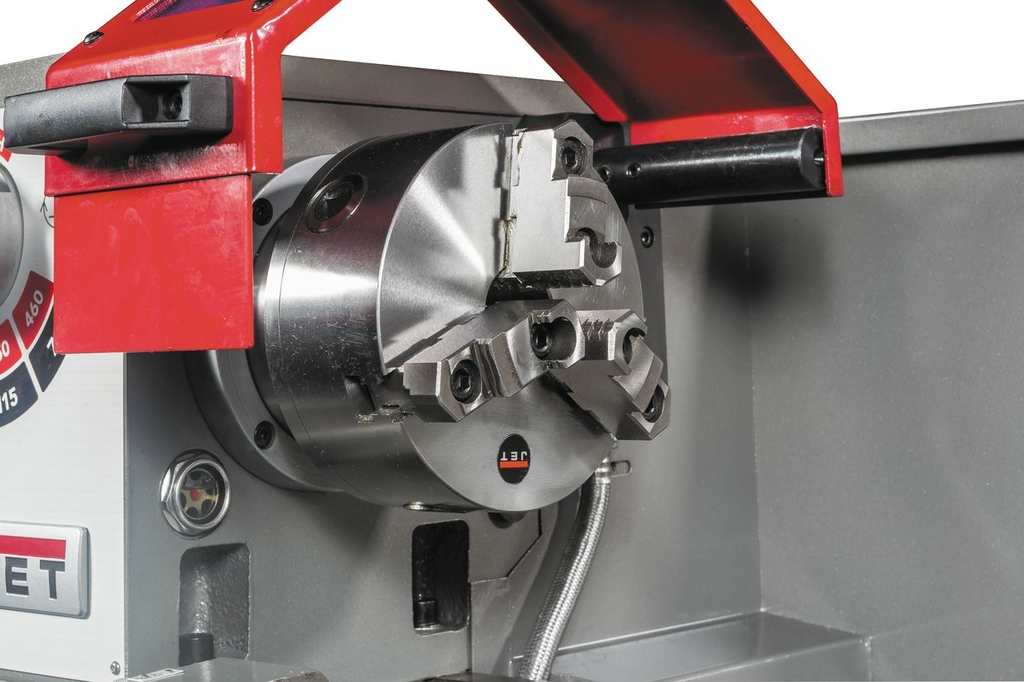

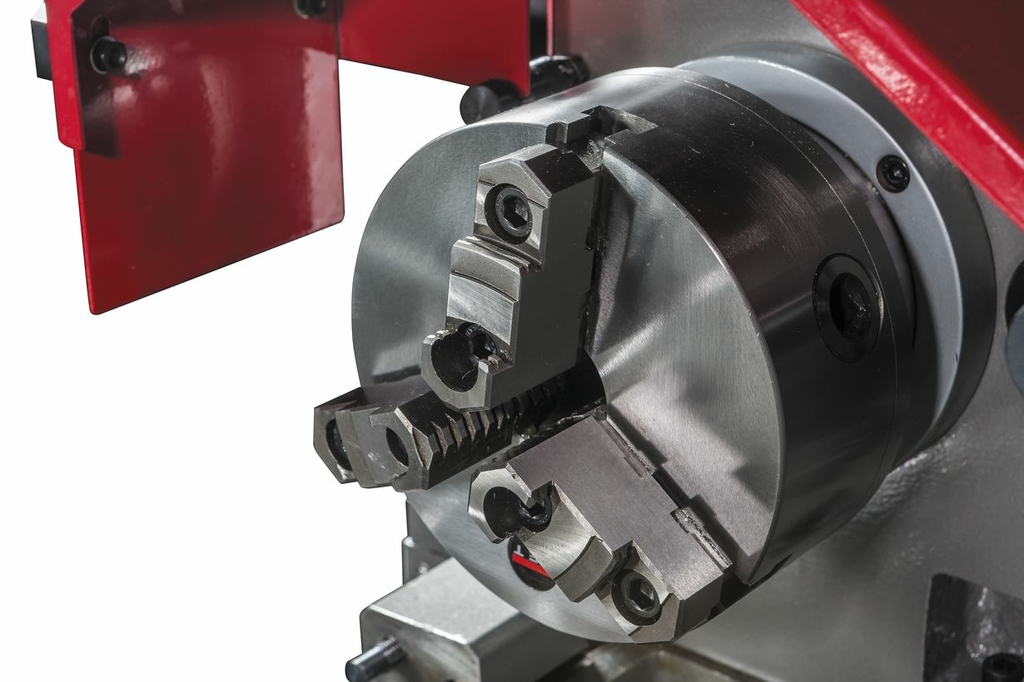

• 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

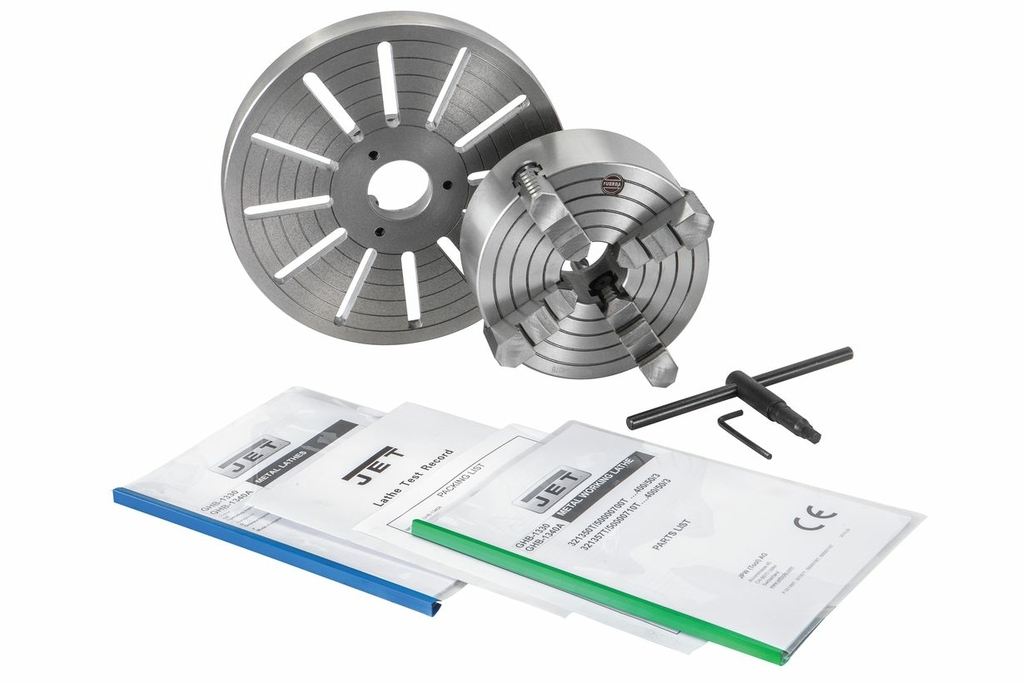

• 4-х кулачковая планшайба Ø200 мм
• Планшайба Ø300 мм

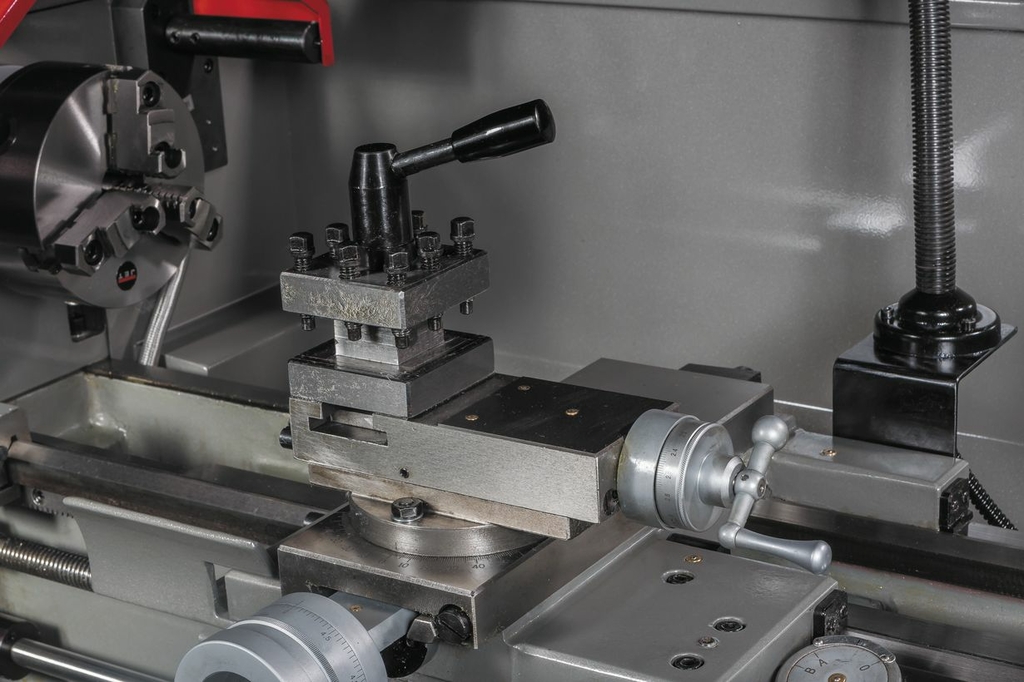

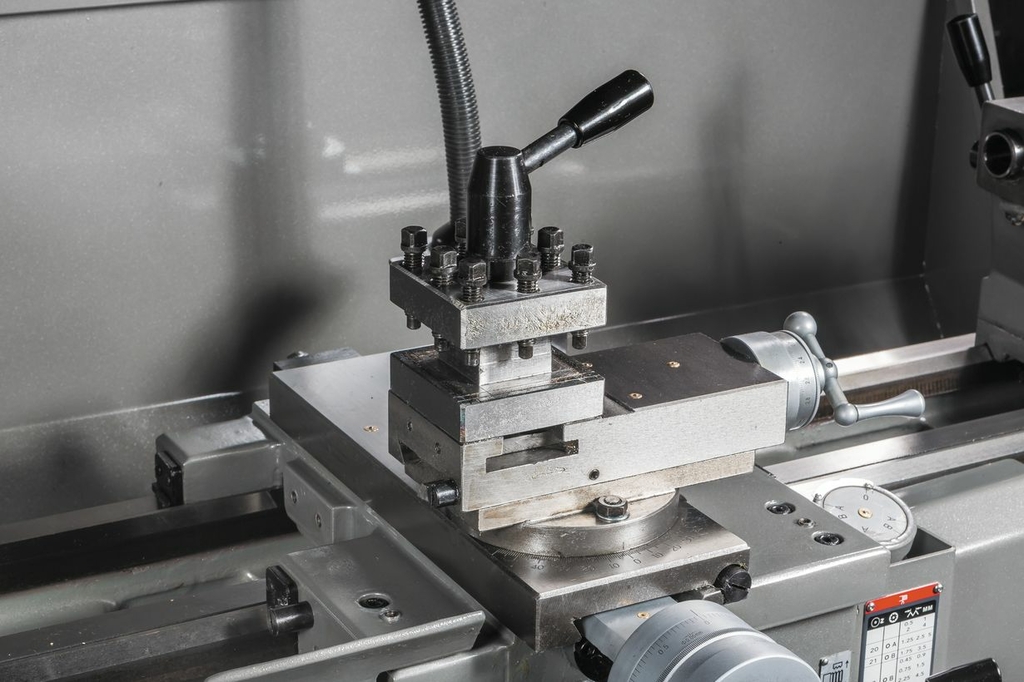

• 4-х-позиционный резцедержатель с фиксатором

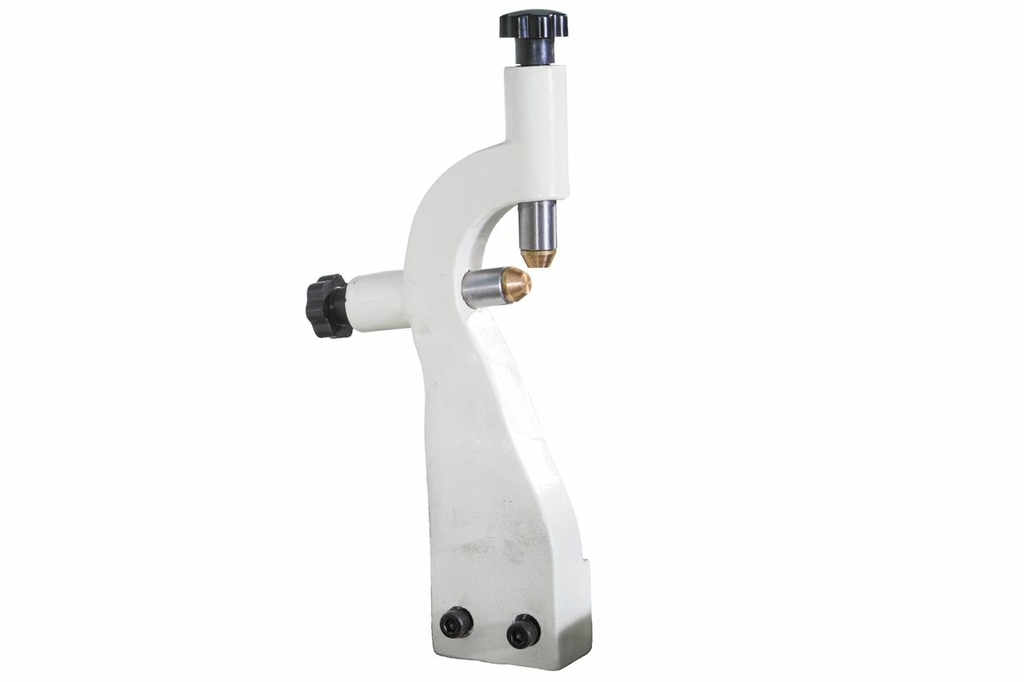

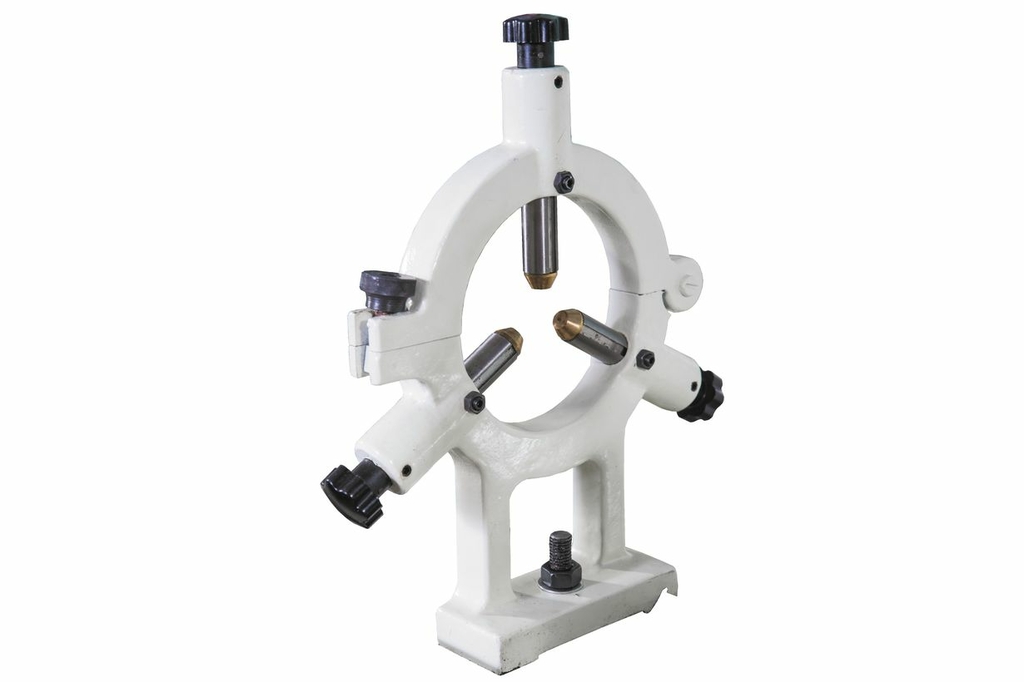

• Подвижный и неподвижный люнеты

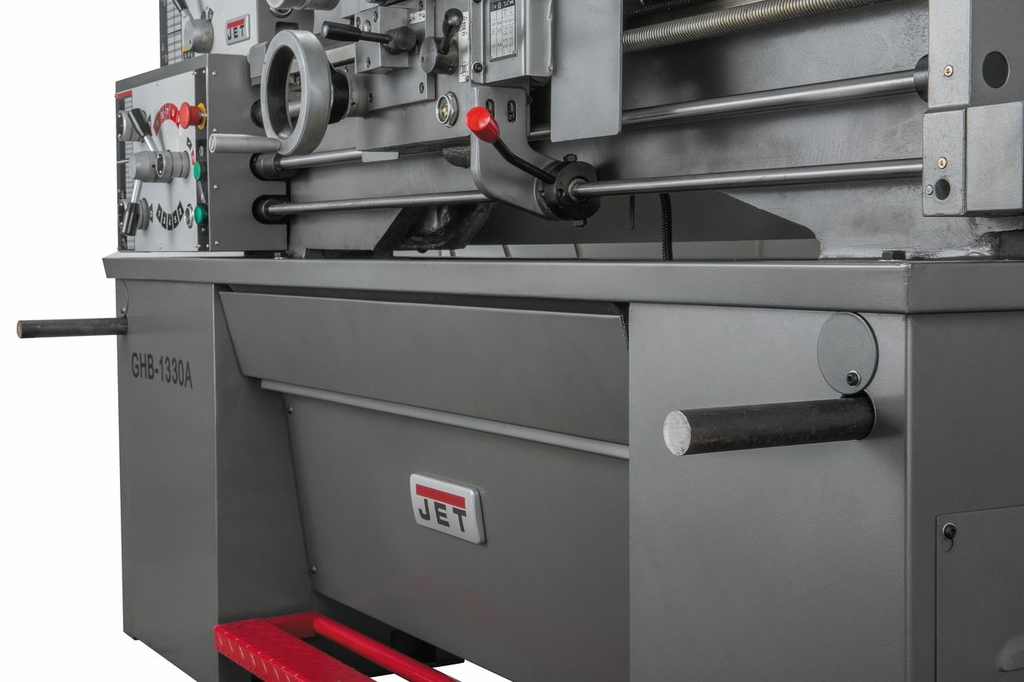

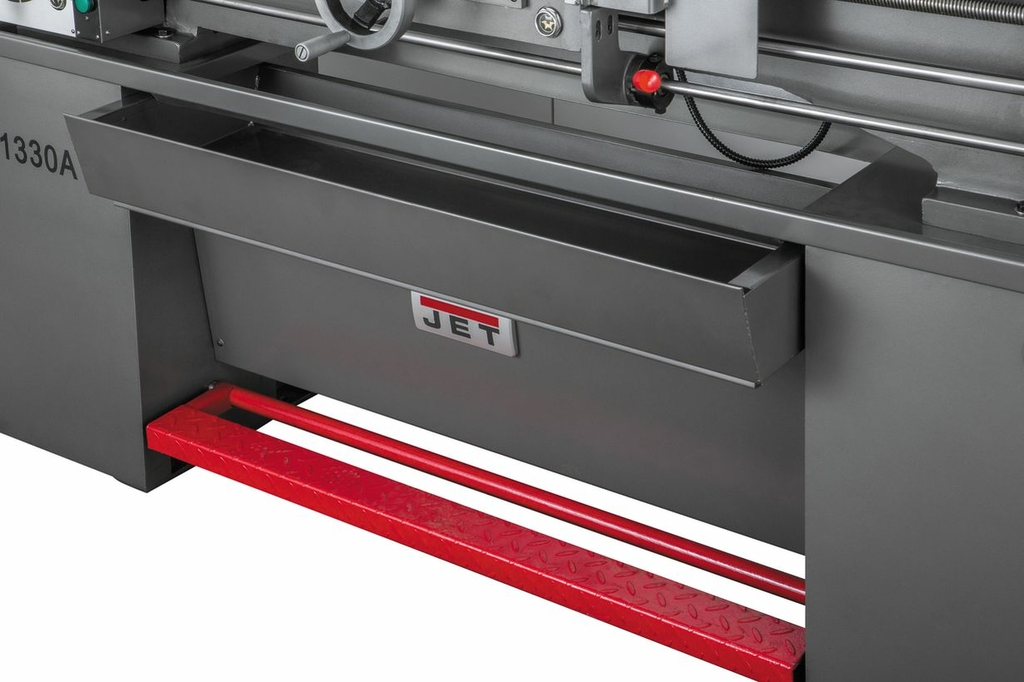

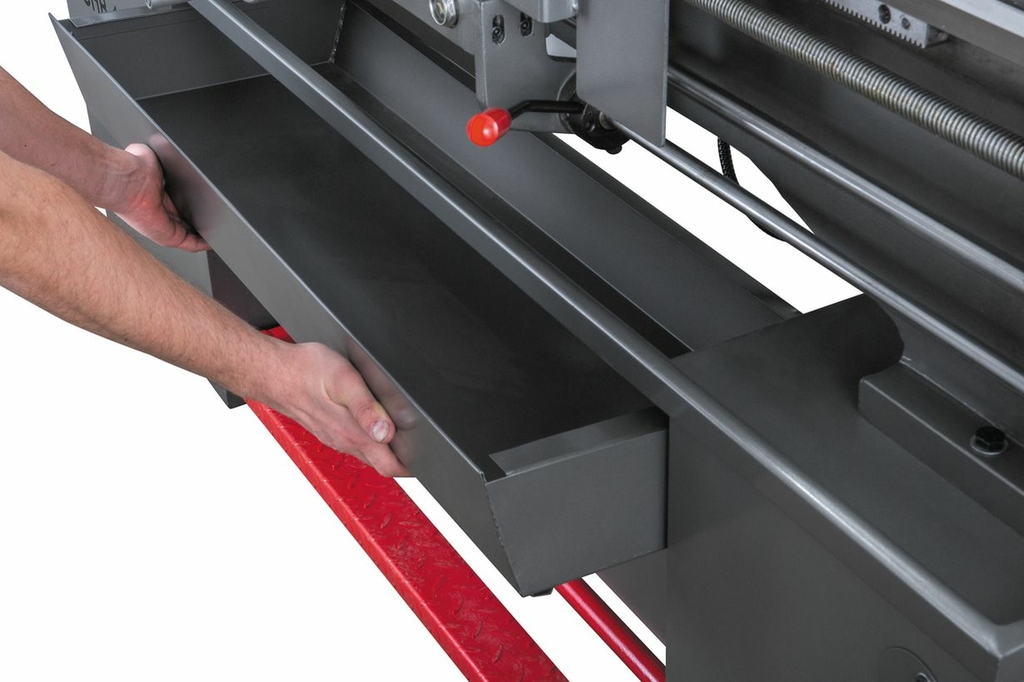

• Выдвижной поддон для сбора стружки

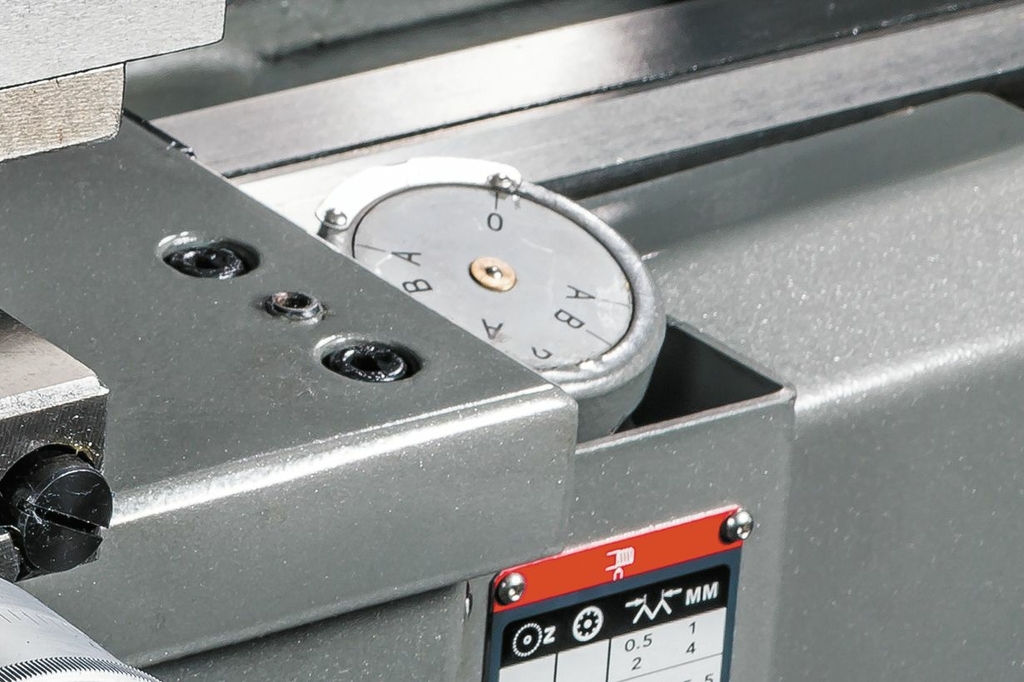

• Указатель резьбы

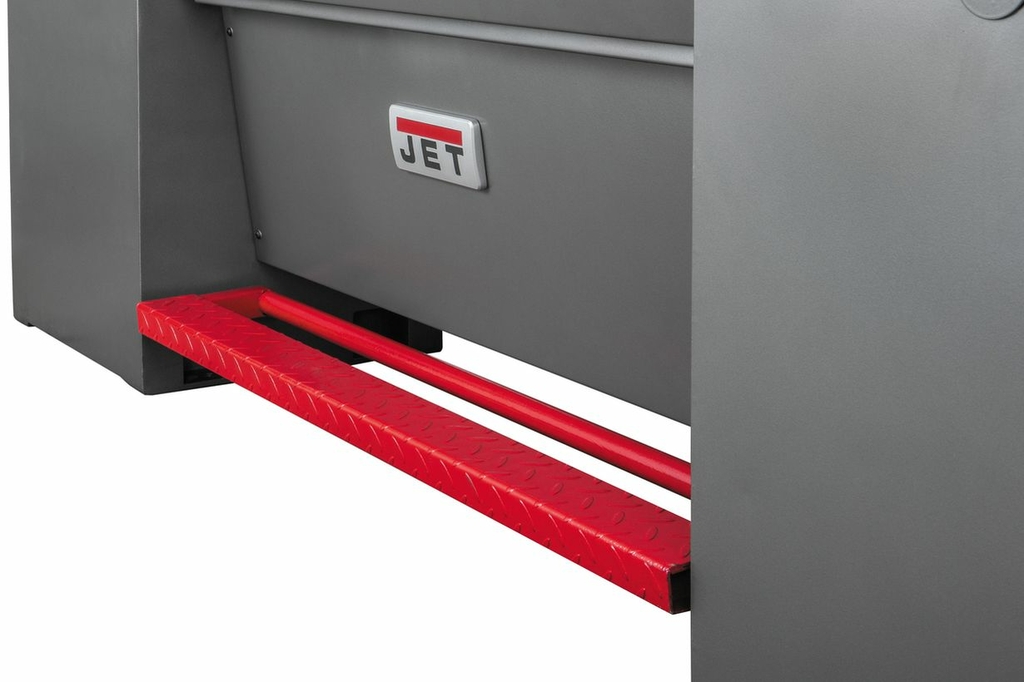

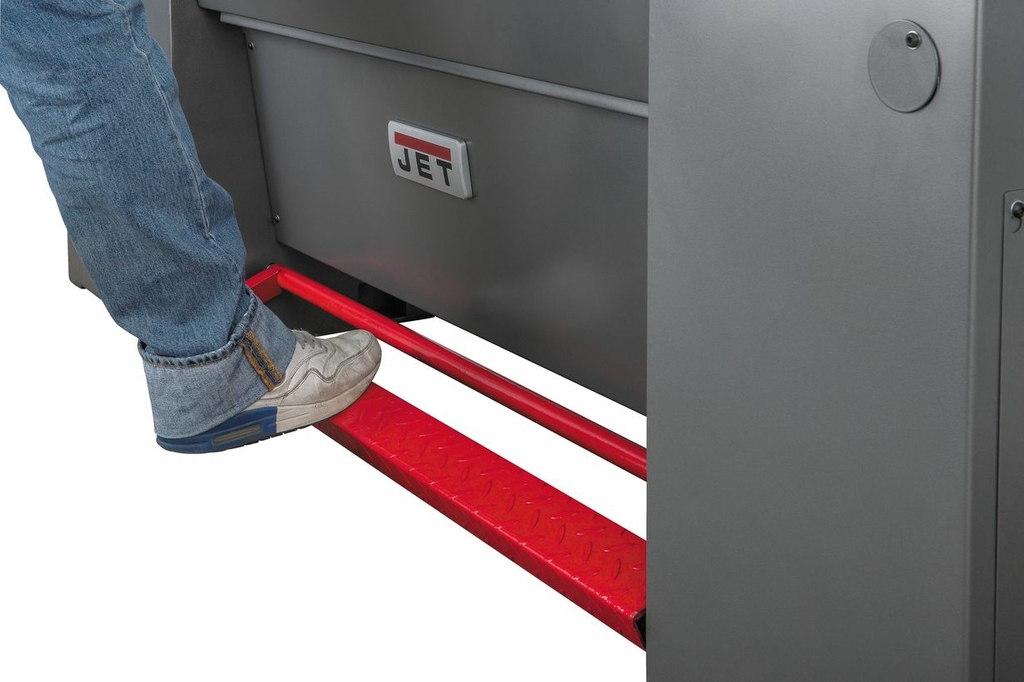

• Ножной тормоз
• Защитный экран патрона с концевым выключателем
• Защитная задняя стенка
• Защита резцедержателя
• 2 не вращающихся центра МК-3
• Переходная втулка МК-5/МК-3
• Набор сменных металлических шестерён

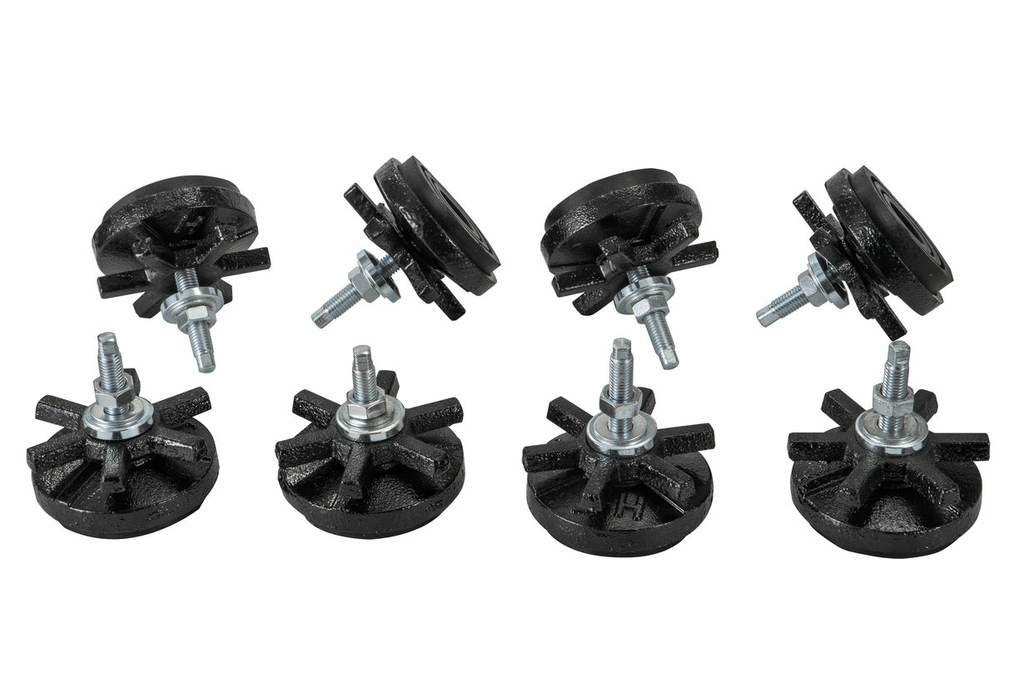

• Комплект установочных опор

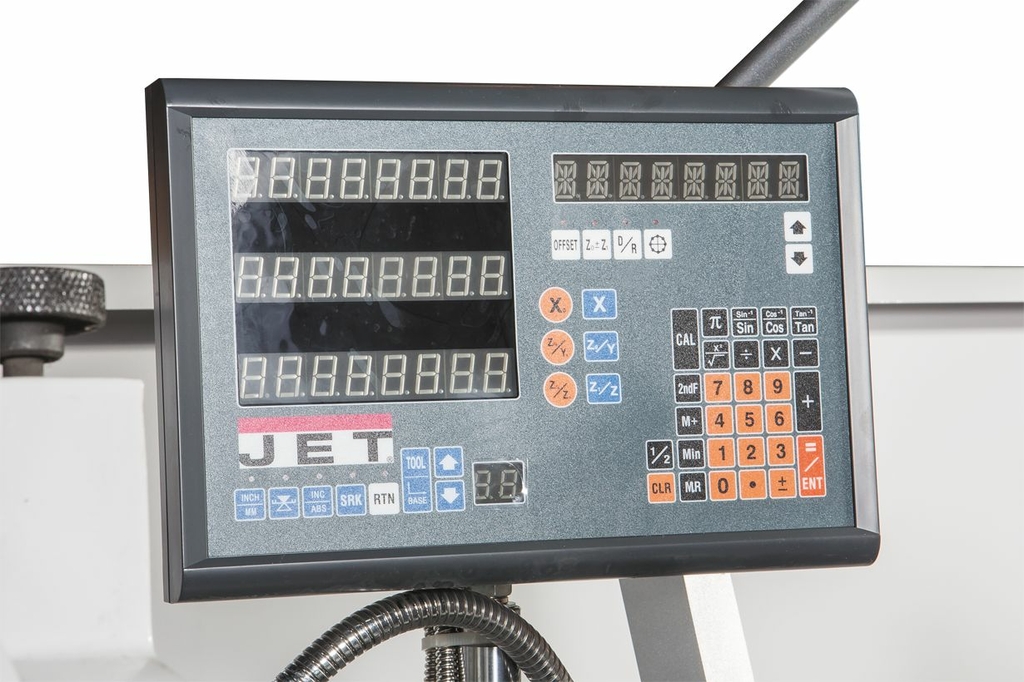

• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

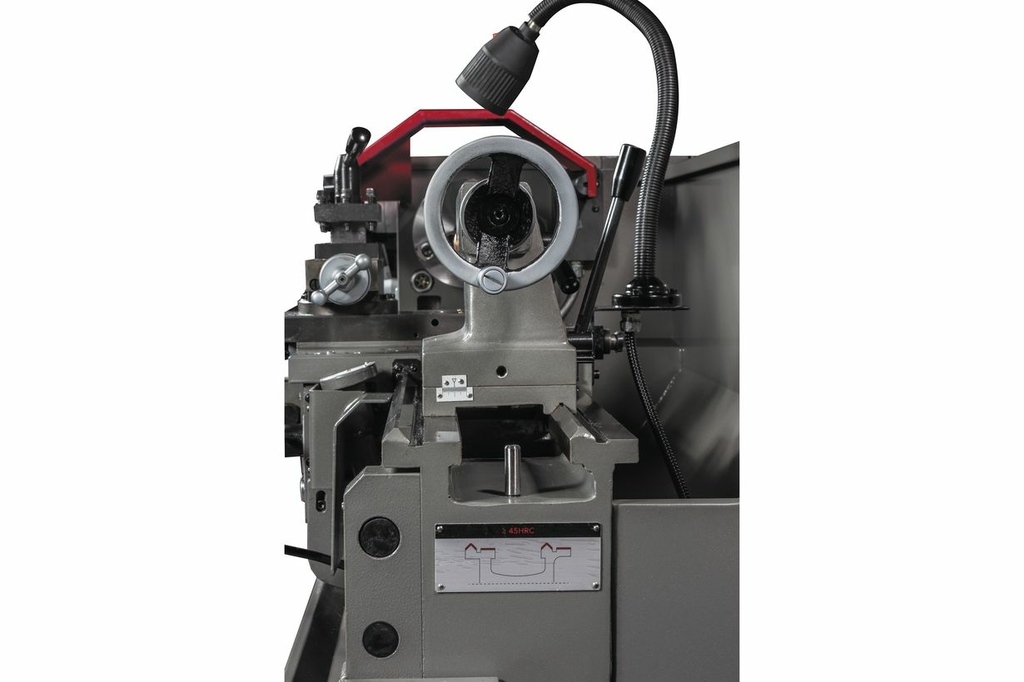

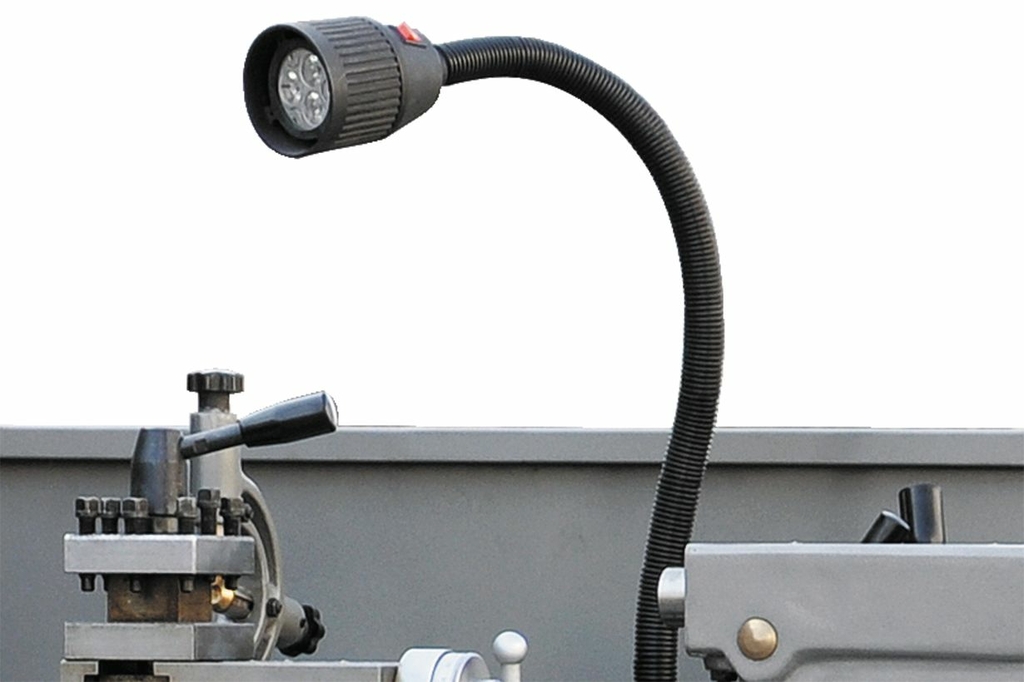

• Лампа освещения рабочей зоны
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя

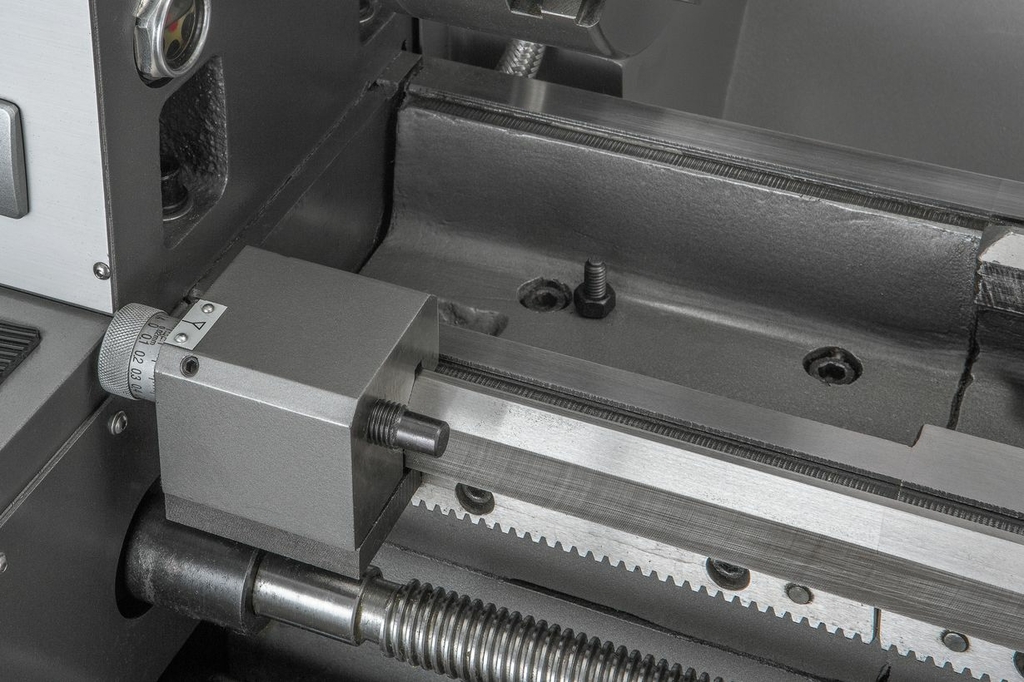

• Концевой упор продольного перемещения

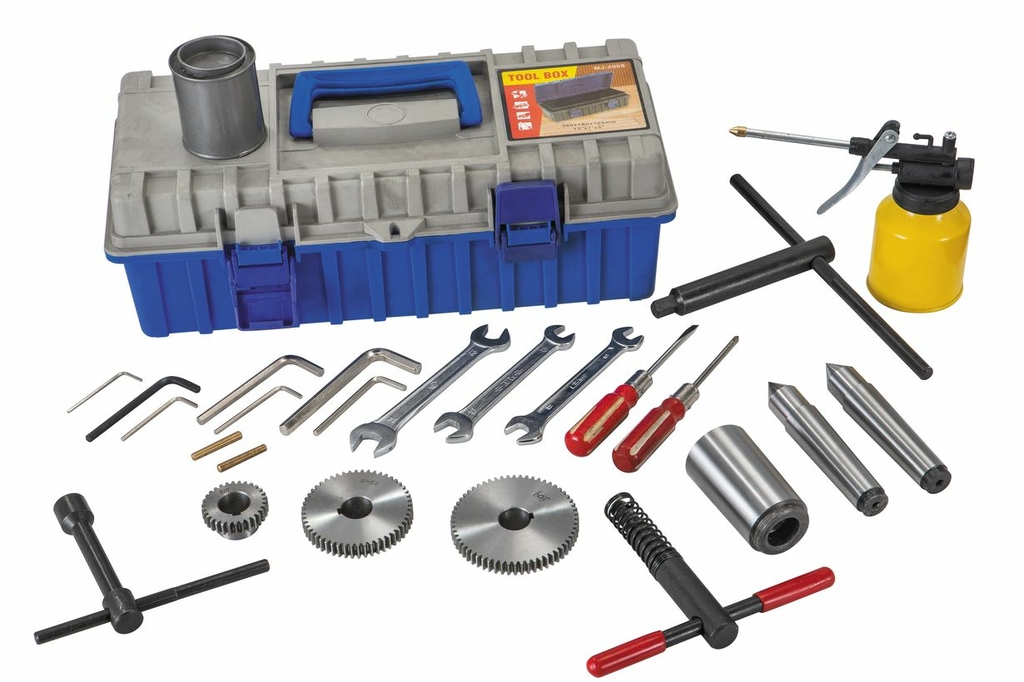

• Ящик с инструментом
• Руководство по эксплуатации

• Ø обработки над супортом, мм 197
• Ø обработки над станиной, мм 330
• Ø отверстия в шпинделе, мм 38
• Расстояние между центрами (рмц), мм 760
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Да
• Макс. обороты 2000
• Напряжение, В 380
• Масса, кг 600
• Объем для доставки, м3 1.51
• Модель JET GHB-1330A DRO
• Производство Швейцария
