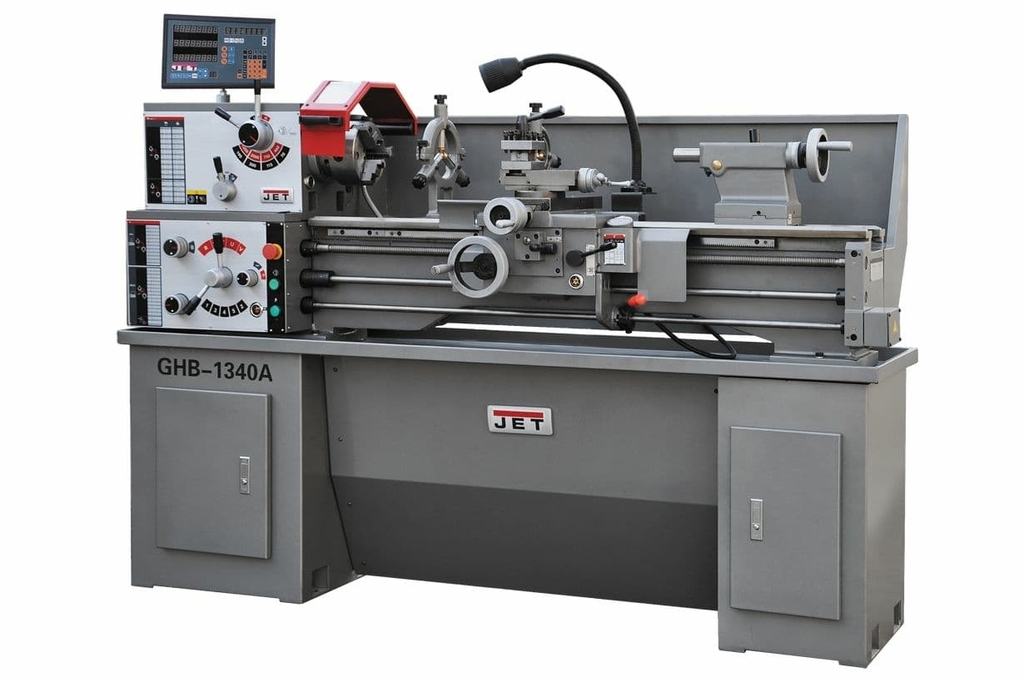

Токарно-винторезный станок Jet GHB-1340A DRO (50000710T)

Токарно-винторезный станок Jet GHB-1340A DRO Токарно-винторезный станок Jet GHB-1340A DRO - это высококачественное промышленное оборудование, которое отличается надежностью, точностью и эффективностью. Этот станок идеально подходит для обработки различных материалов, таких как металл, дерево, пластик и другие.

Преимущества:

• Высокая точность обработки деталей
• Простота в использовании
• Надежность и долговечность
• Наличие системы ЧПУ DRO для удобного контроля процесса
• Разнообразие функциональных возможностей

Особенности:

• Мощность: 2 л.с.
• Максимальный диаметр обработки: 330 мм
• Максимальная длина обработки: 790 мм
• Плавный регулируемый привод

Назначение и сферы применения:

Токарно-винторезный станок Jet GHB-1340A DRO предназначен для выполнения различных операций по обработке деталей, создания резьбы, нарезки шестерен и других механических деталей. Он находит широкое применение в машиностроении, производстве запчастей, ремонте оборудования и других отраслях промышленности.

Описание токарно-винторезного станка jet ghb-1340a dro

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью. Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну. GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.

Преимущества токарно-винторезного станка jet ghb-1340a dro

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Закаленные и отшлифованные шестерни передней бабки
• Автоматическая подача продольного и поперечного суппорта
• Регулировка зазоров направляющих при помощи клиновых планок
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Толчковый режим работы шпинделя
• УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
• Современный аналог 1А616, 1616, 16Б16 и Т-4

Технические характеристики токарно-винторезного станка jet ghb-1340a dro

Напряжение, в	400
Диаметр обточки над станиной, мм	330
Диаметр обточки над съемным мостиком, gap, мм	476
Длина съемного мостика	200
Диаметр обточки над поперечным суппортом, мм	197
Расстояние между центрами, мм	1015
Частота вращения шпинделя, об/мин	70 - 2000
Количество скоростей шпинделя, шт	8
Конус шпинделя	МК-5
Присоединение шпинделя	D1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм	38
Диапазон продольной подачи, мм/об	0,04 - 0,8
Количество продольных подач, шт	60
Диапазон поперечной подачи, мм/об	0,016 - 0,188
Количество поперечных подач, шт	60
Диапазон метрической резьбы, мм	0,45 - 10
Количество метрических резьб, шт	23
Дюймовая резьба, tpi	3,5 - 80
Количество дюймовых резьб, шт	38
Шаг ходового винта, мм	4
Макс. размер резца, мм	16 x 16
Диаметр пиноли, мм	32
Диапазон неподвижного люнета, мм	10 -70
Диапазон подвижного люнета, мм	10 - 60
Пиноль задней бабки	МК-3
Ход пиноли задней бабки, мм	95
Расстояние между направляющими, мм	187

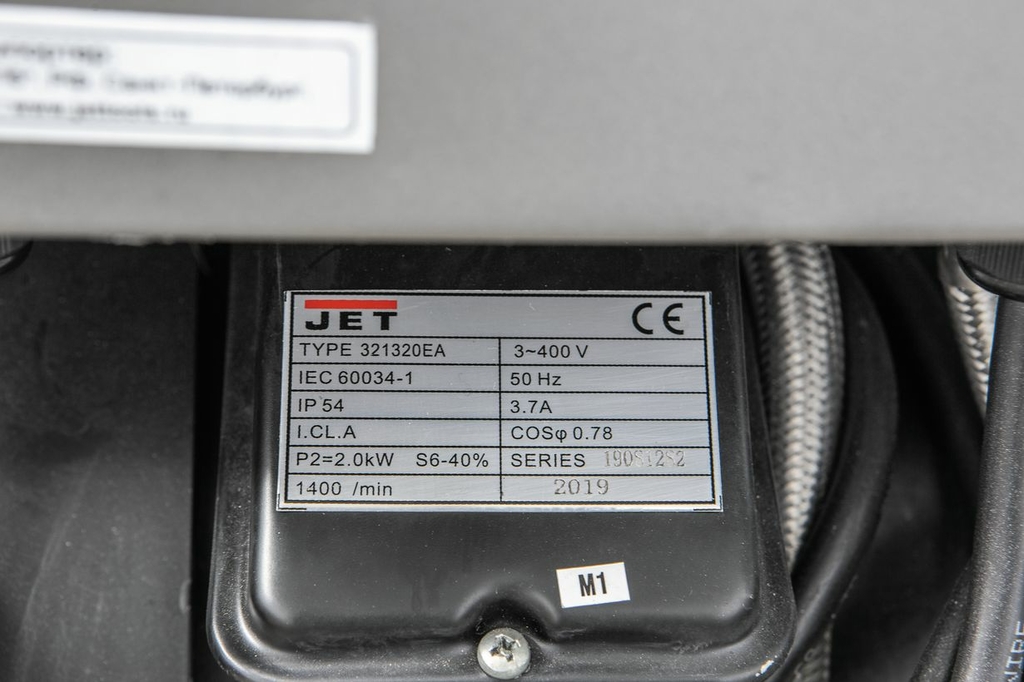

Мощность двигателя, квт	2
Масса, кг	650
Длина в упаковке, см	200
Высота в упаковке, см	150
Масса в упаковке, кг	715
Длина, мм	1905
Ширина, мм	762
Высота, мм	1200

Особенности Jet GHB-1340A DRO

	Точность позиционирования Система УЦИ позволяет с точностью до 0,005 мм контролировать размер при обработке. (Для станка в комплектации DRO).
	Надежность Привод шпинделя погружен в масляную ванну, что обеспечивает эффективный отвод температуры и повышает качество на конечном изделии

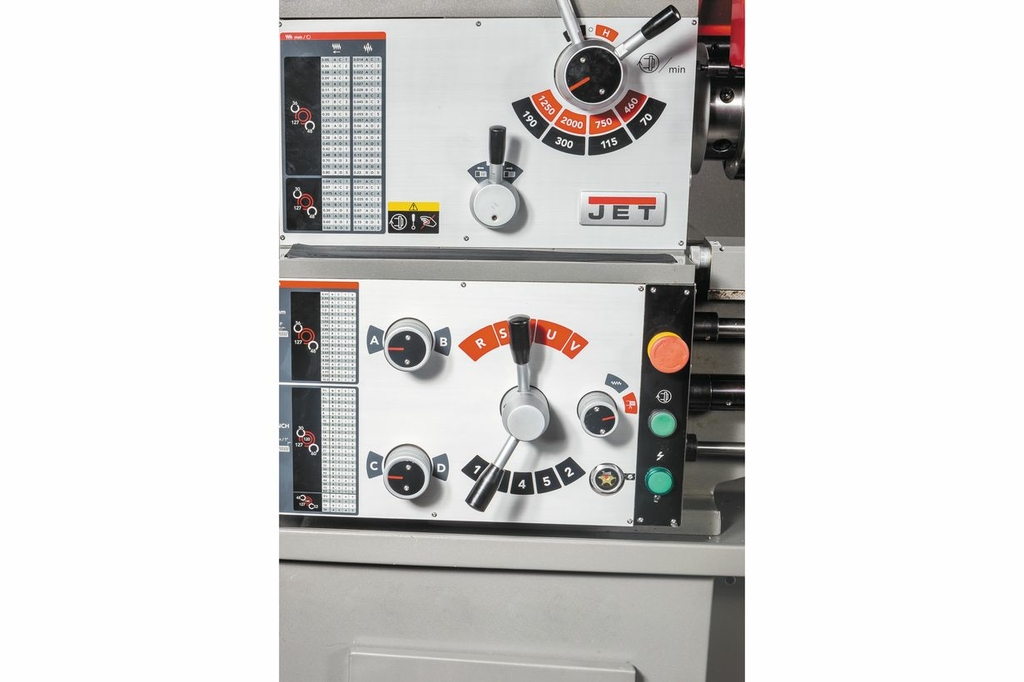

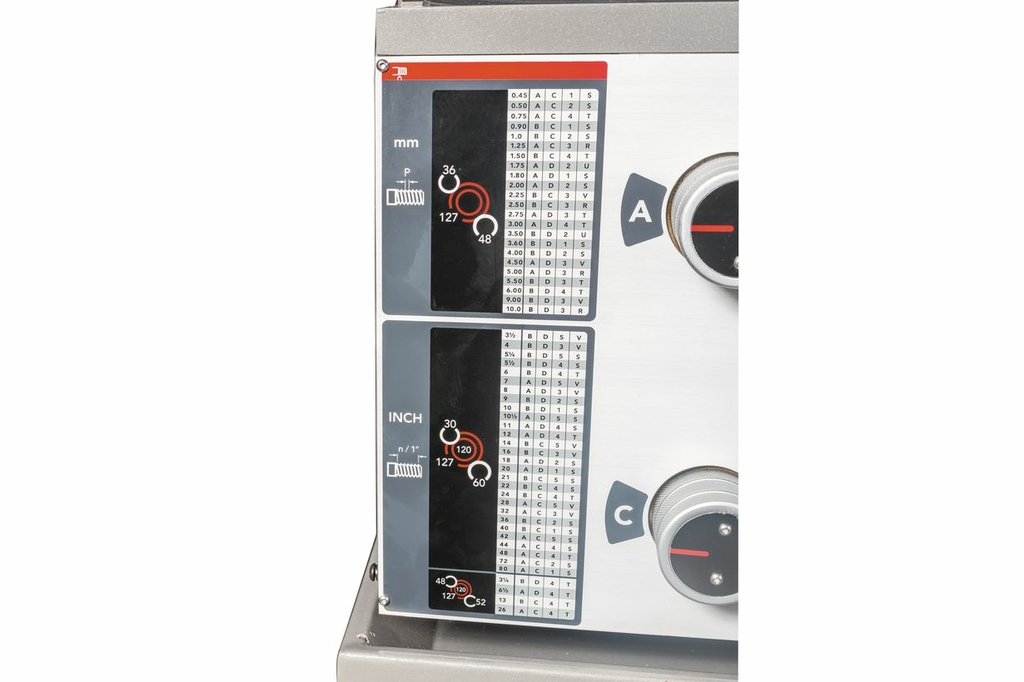

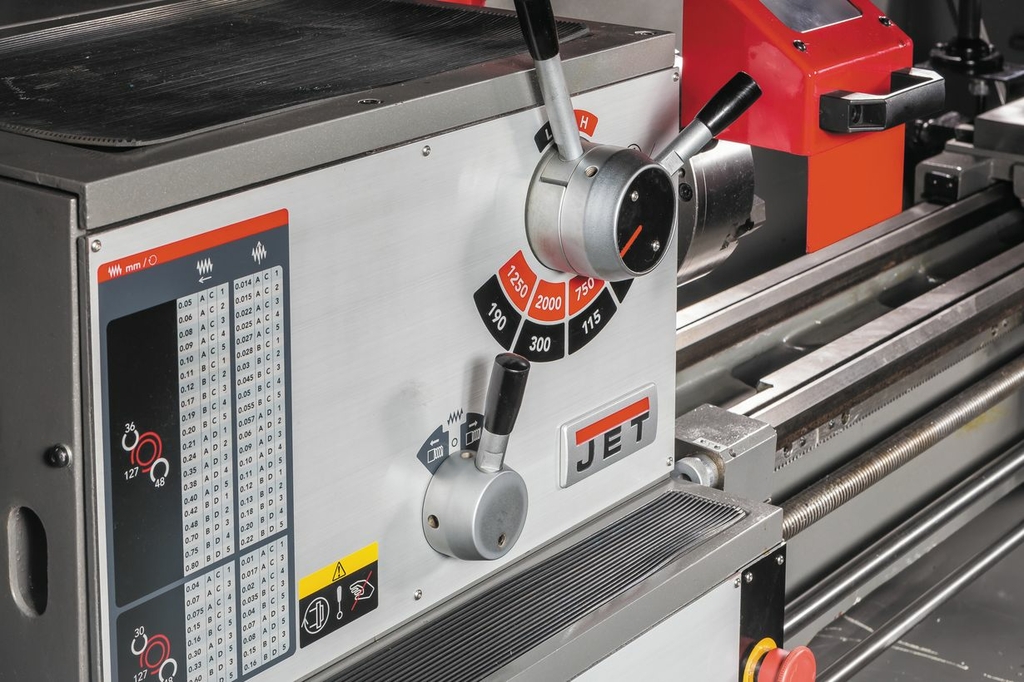

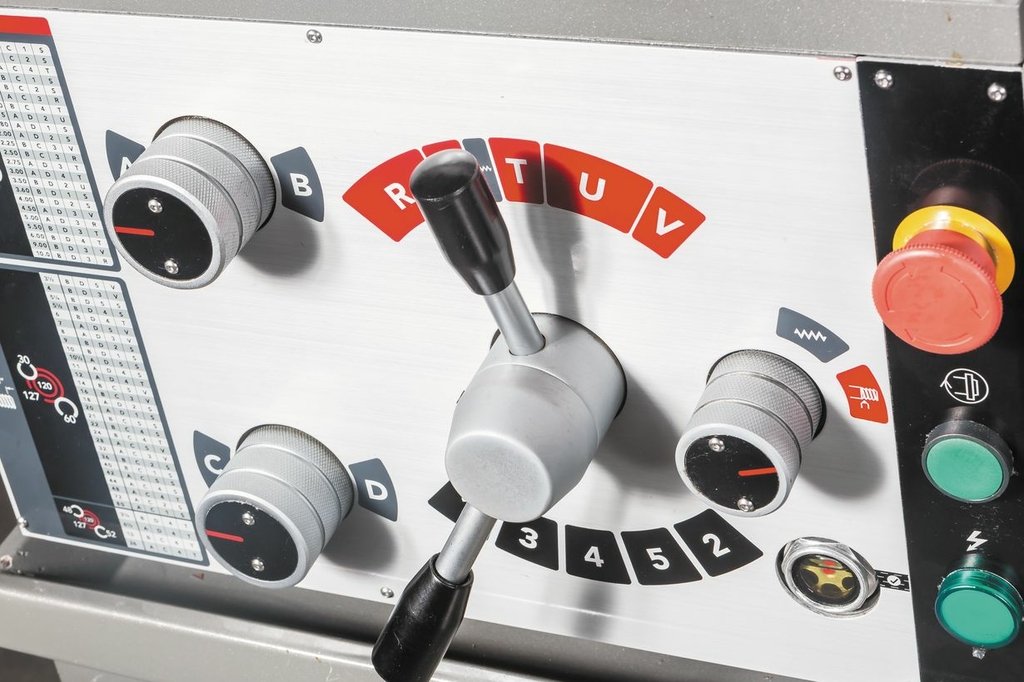

	Функциональность Настройка подач или шага резьбы осуществляется при помощи ручек коробки подач, погруженной в масляную ванну.

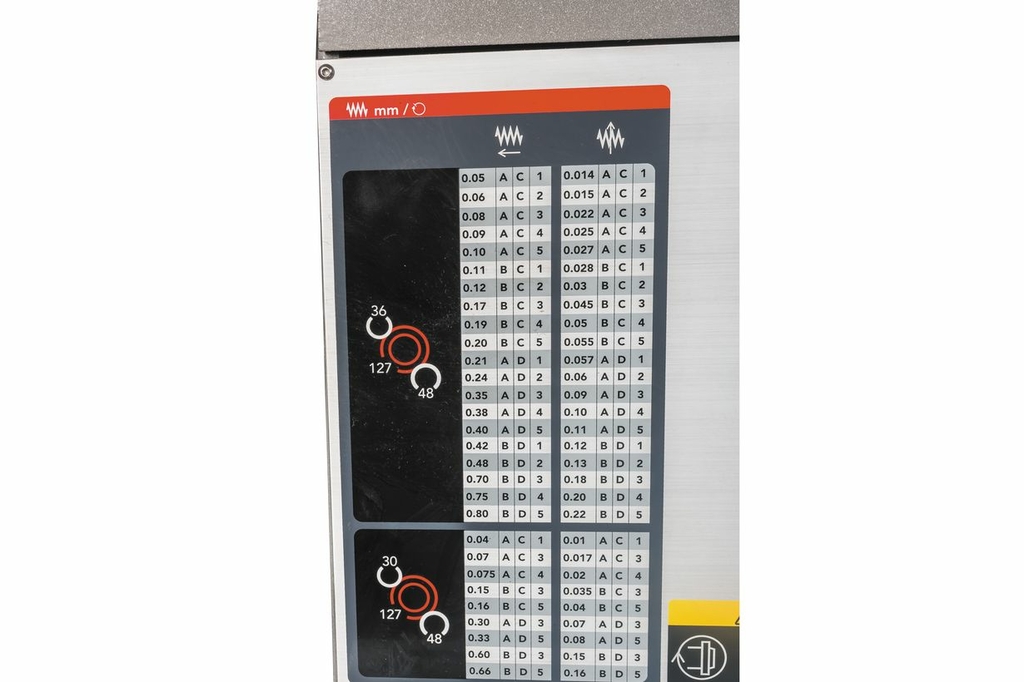

	Удобная эргономика Настройка гитары зубчатых колес под необходимый диапазон подач или вид резьбы осуществляется согласно удобочитаемой и понятной таблице на передней бабке.

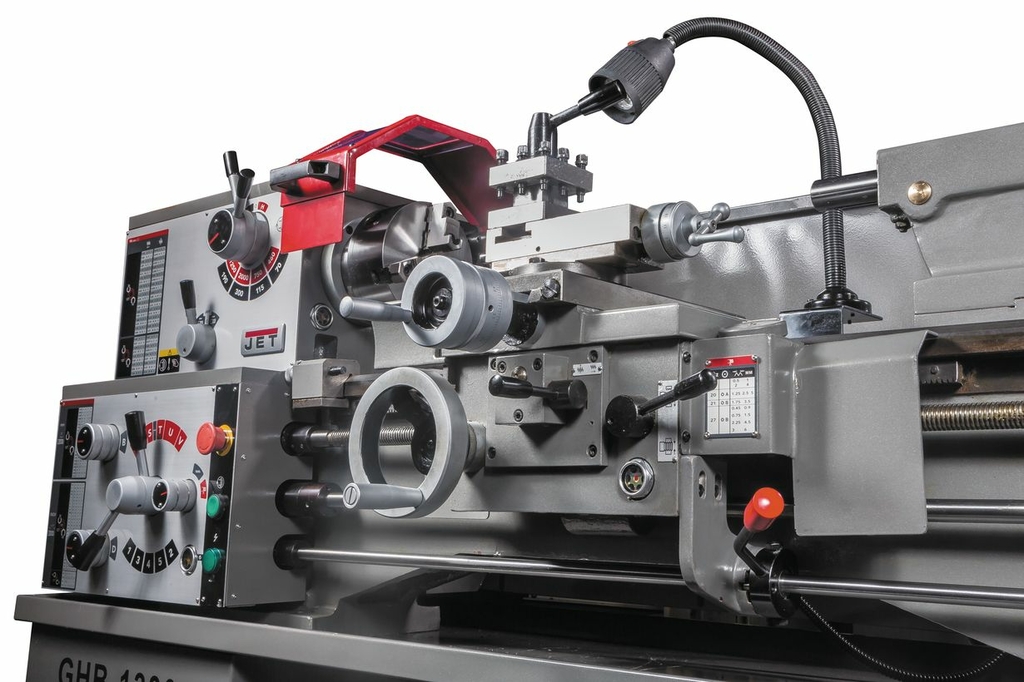

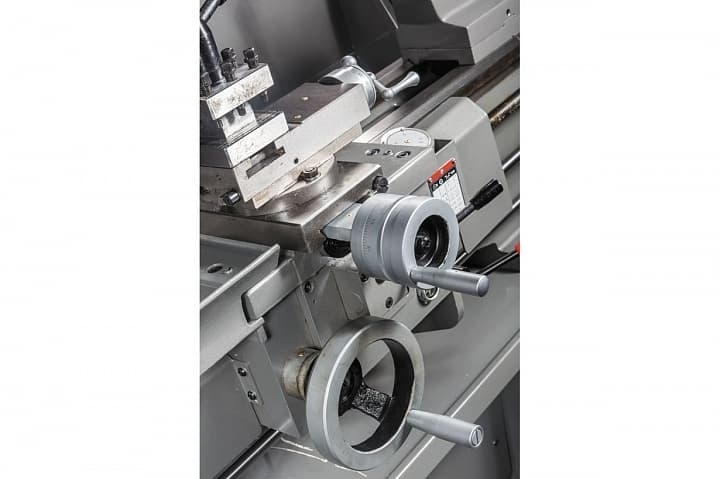

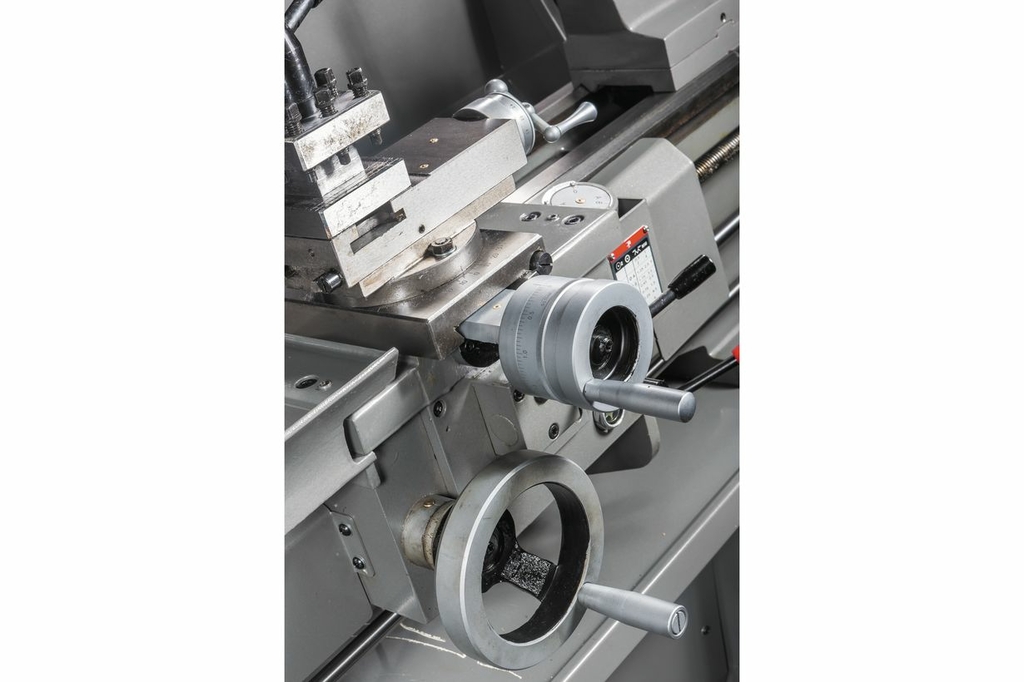

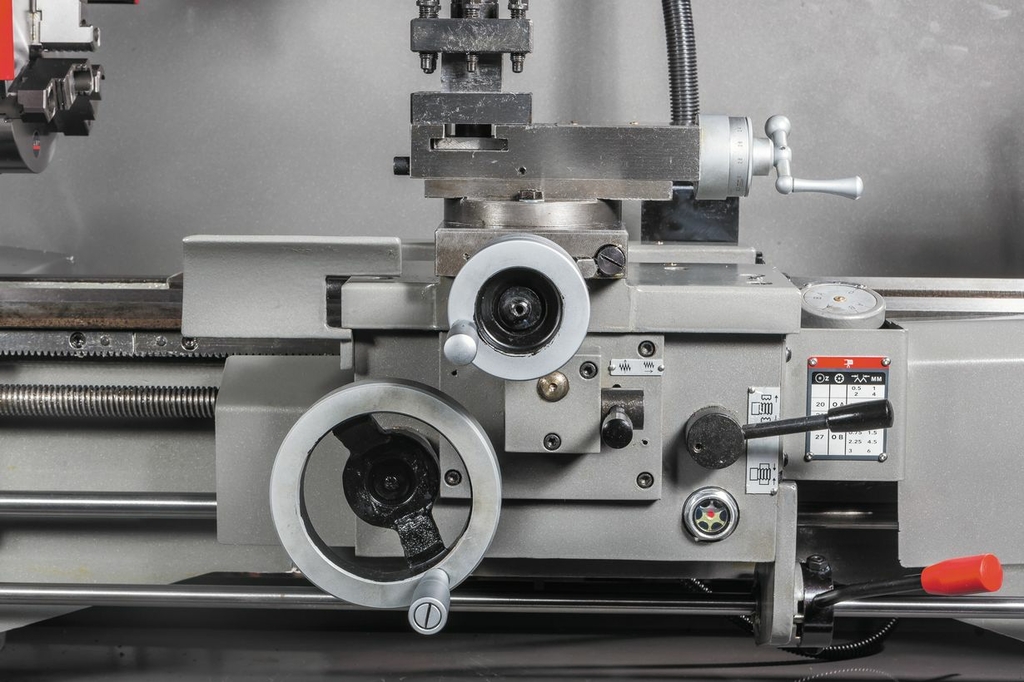

	Функциональность Автоматическая продольная и поперечная подача позволяет с лёгкостью производить точение любых форм. Включение автоподачи и маточной гайки осуществляется отдельными рукоятками.

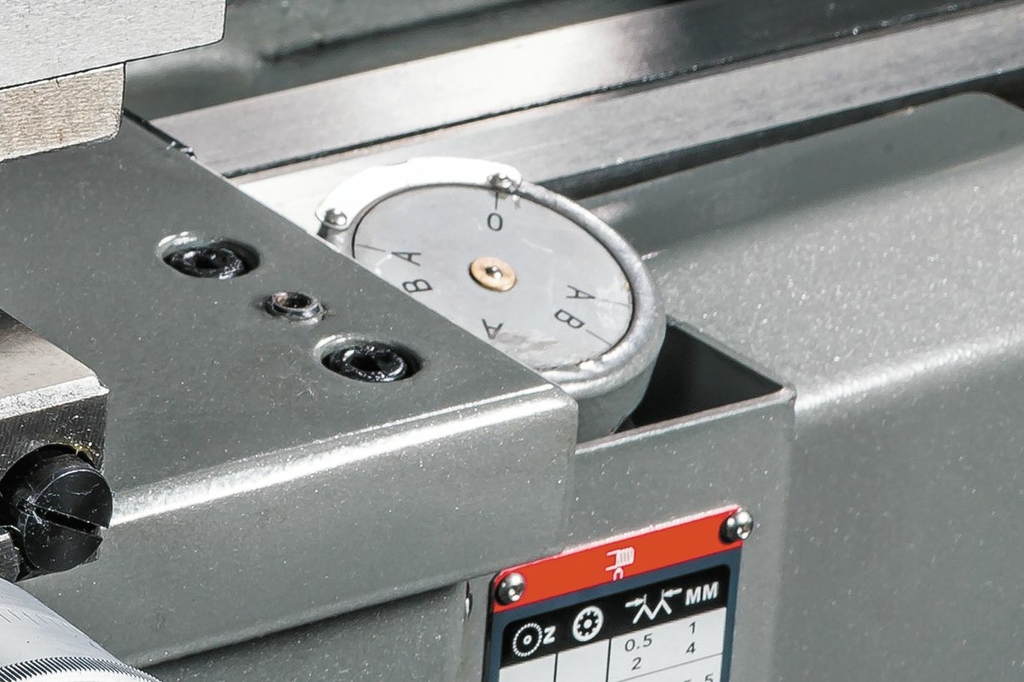

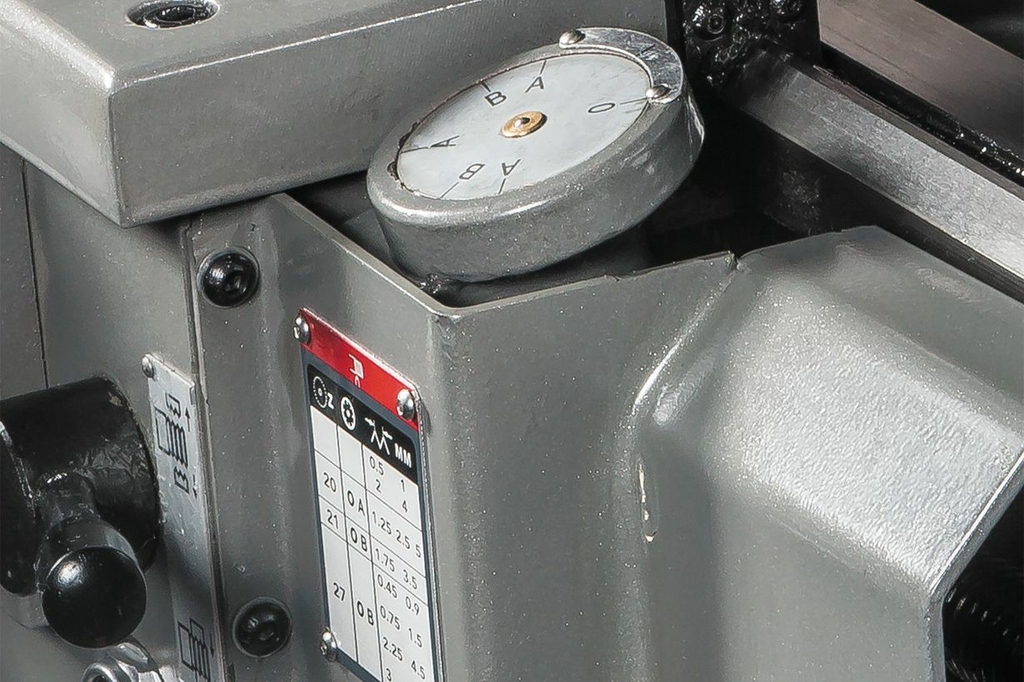

	Нарезание резьбы Резьбоуказатель с информационной таблицей поможет достичь хорошей повторяемости при нарезании резьбы.

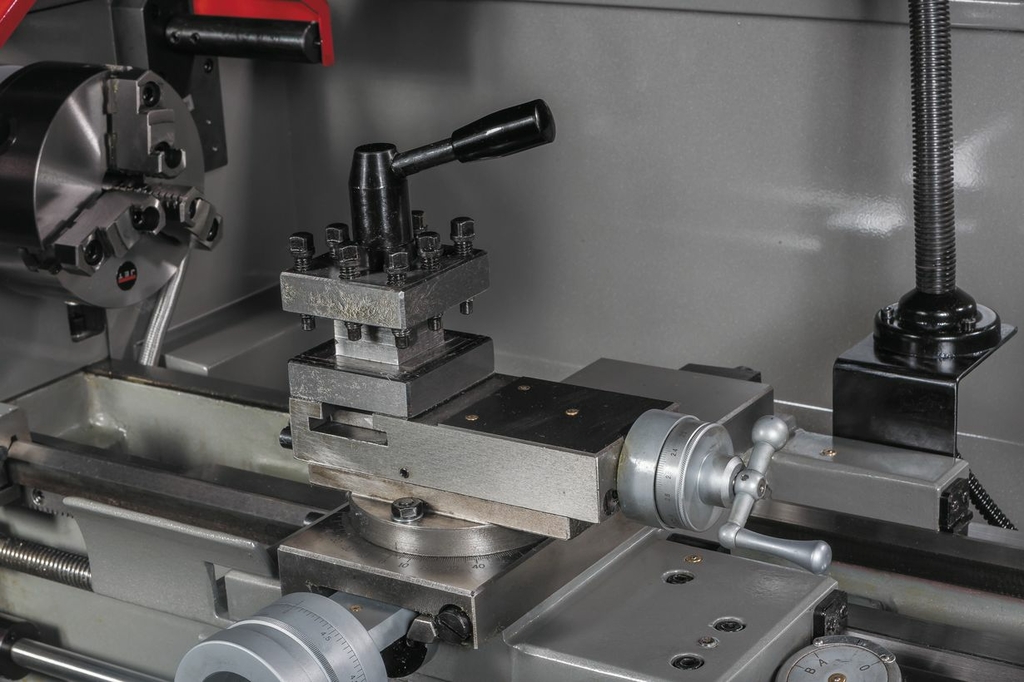

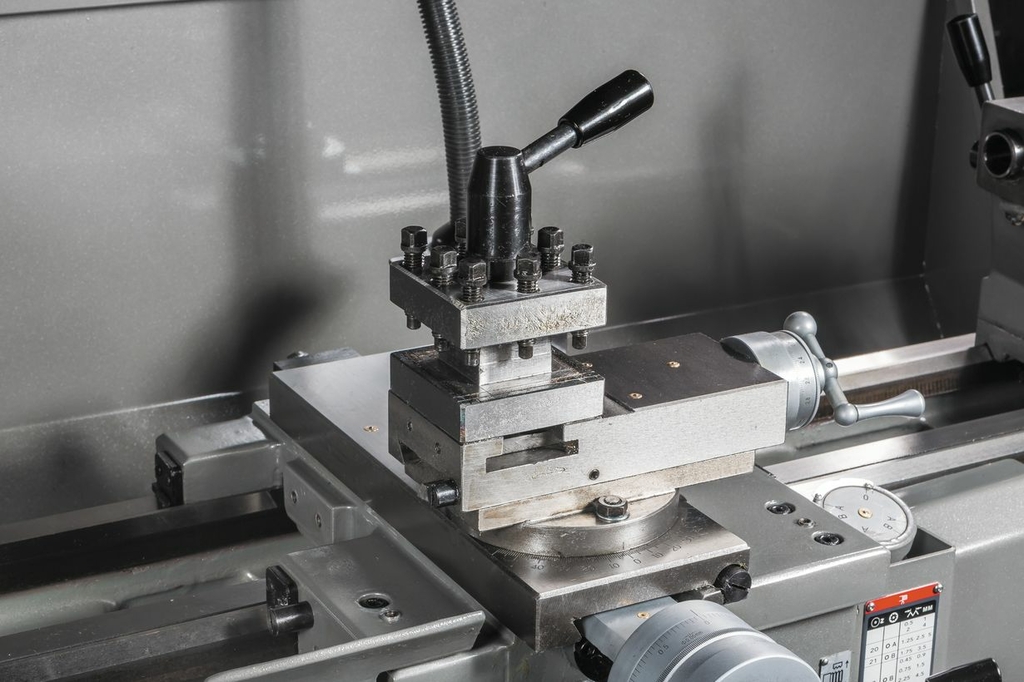

	Резцедердатель В «базе» станка идет 4х позиционный резцедержатель под резец 16х16 мм с фиксатором.

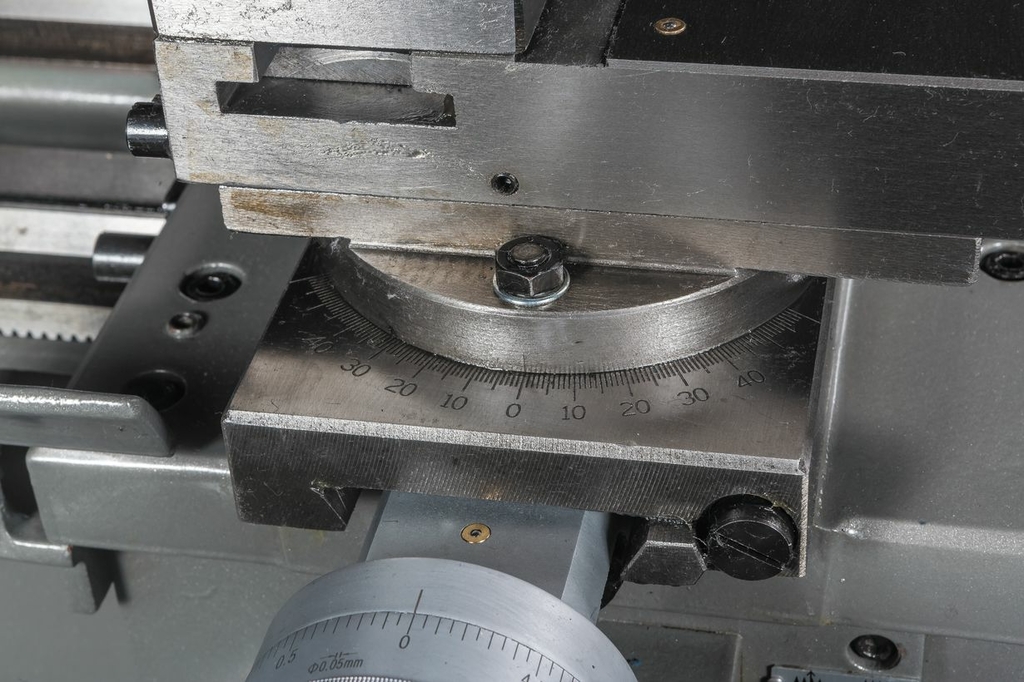

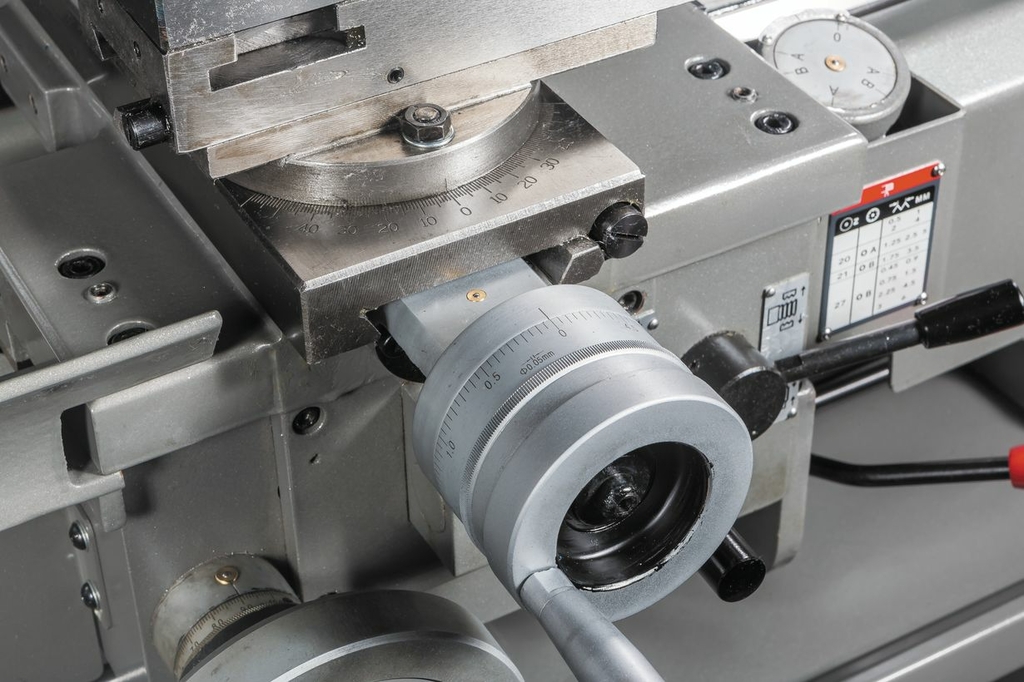

	Возможность нарезания конусов Для обточки конусов резцовые салазки можно повернуть на угол ±45°.

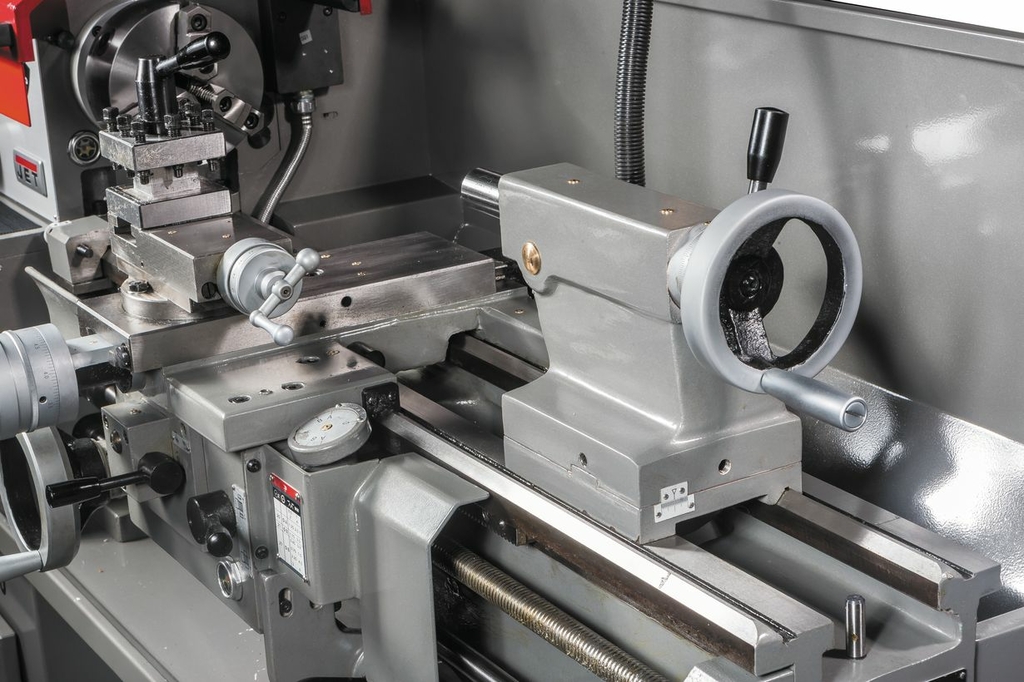

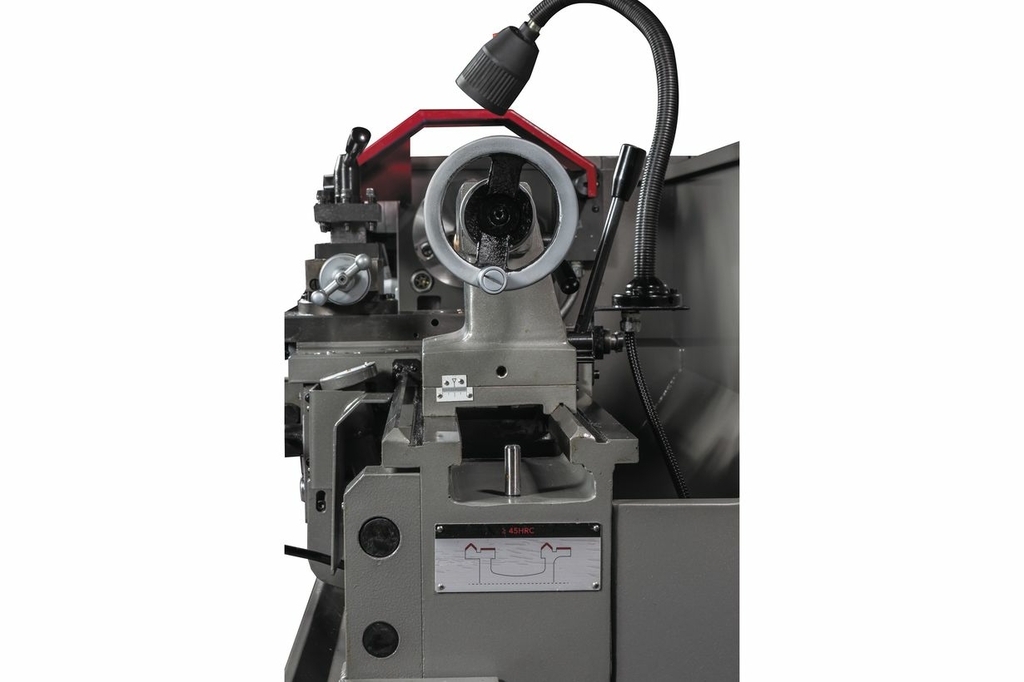

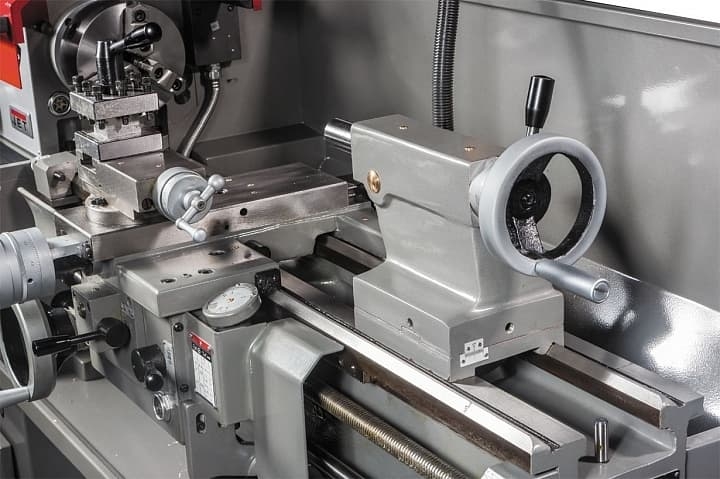

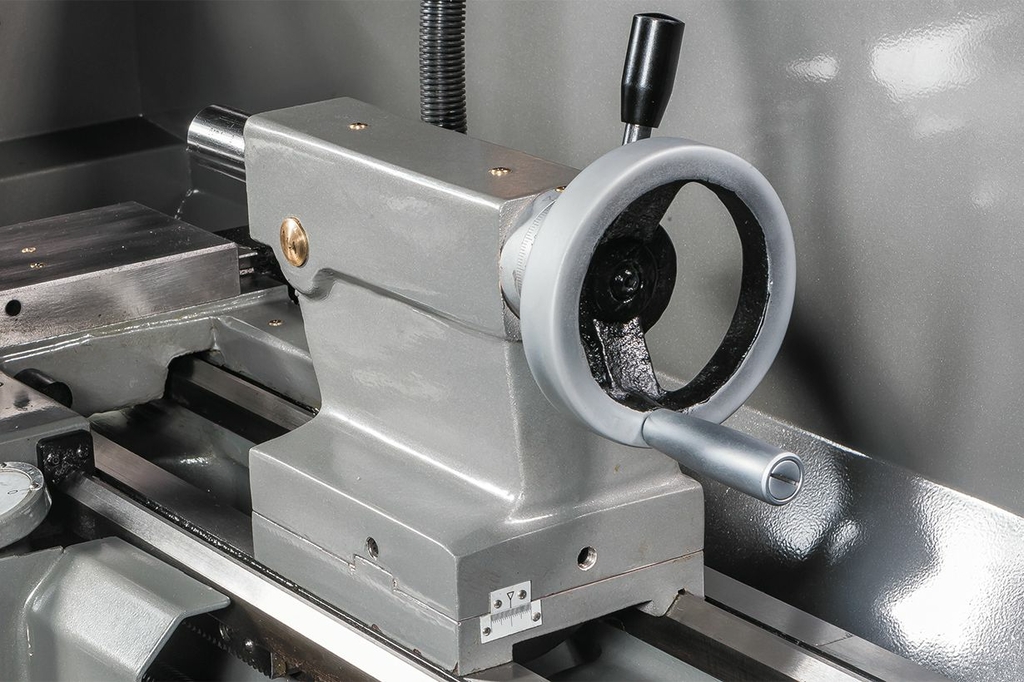

	Задняя бабка Задняя бабка и пиноль оснащены быстрозажимными рукоятками. Задняя имеет возможность юстировки в диапазоне ±10 мм для нарезания конусов.

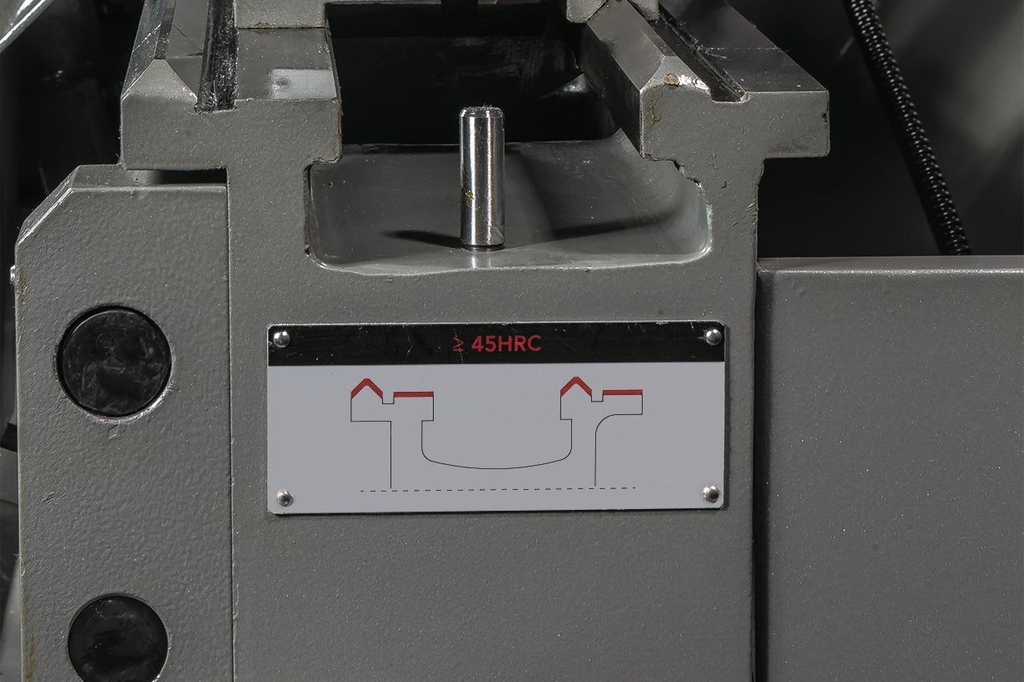

	Долговечность Направляющие станины закалены и отшлифованы.

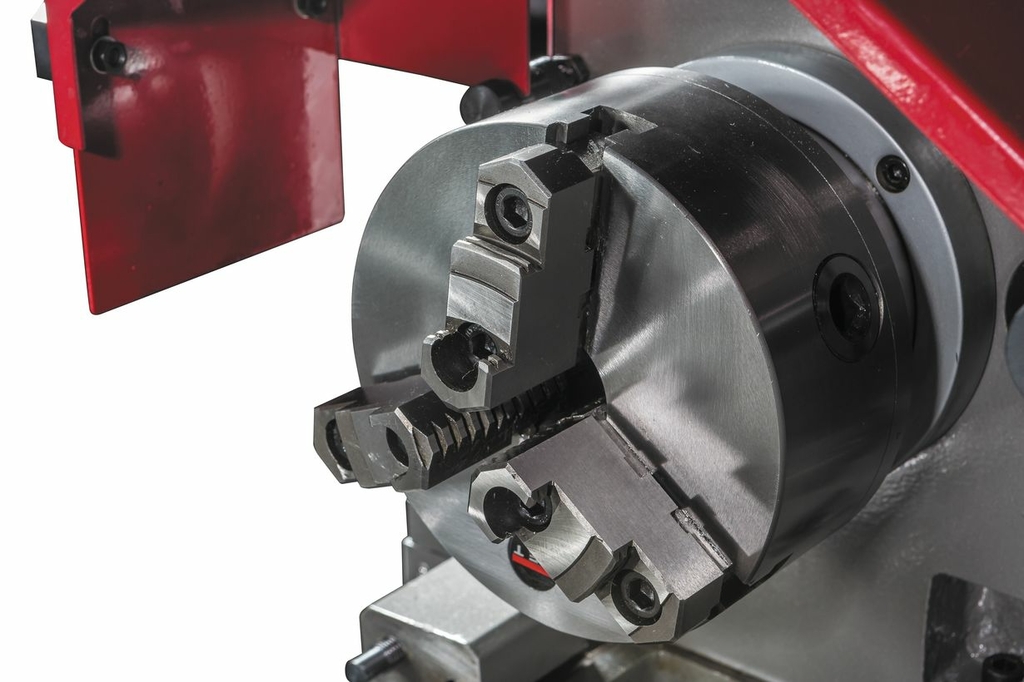

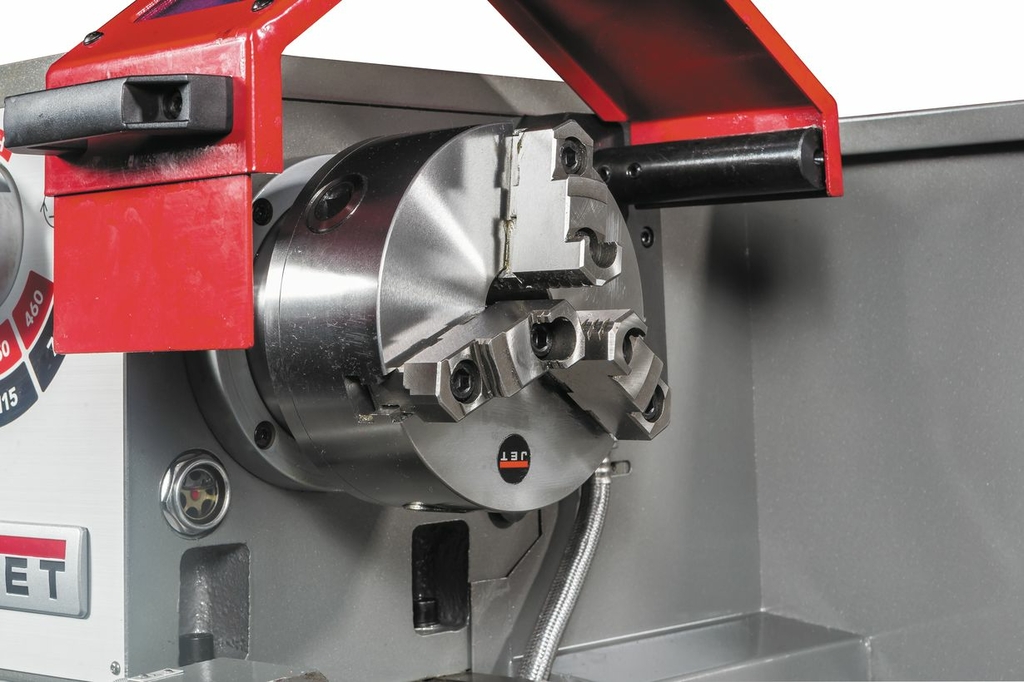

	Большой патрон 3х кулачковый патрон Ø160 мм комплектуется калеными накладными кулачками, которые, при необходимости, можно перенастроить под обратные, не изымая их из патрона.

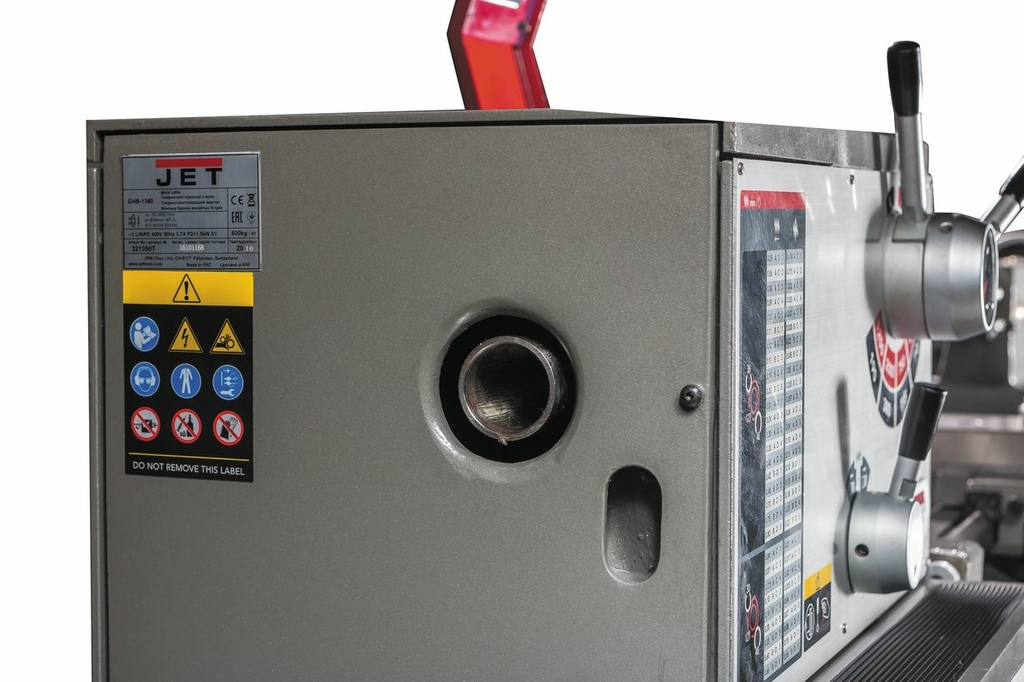

	Большое проходное отверстие Диаметр проходного отверстия шпинделя 38 мм.
	Удобное управление Эргономика станка понятна и не требует специальных мероприятий для переучивания.

Комплектация

• Станок Jet GHB-1340A DRO
• 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками.

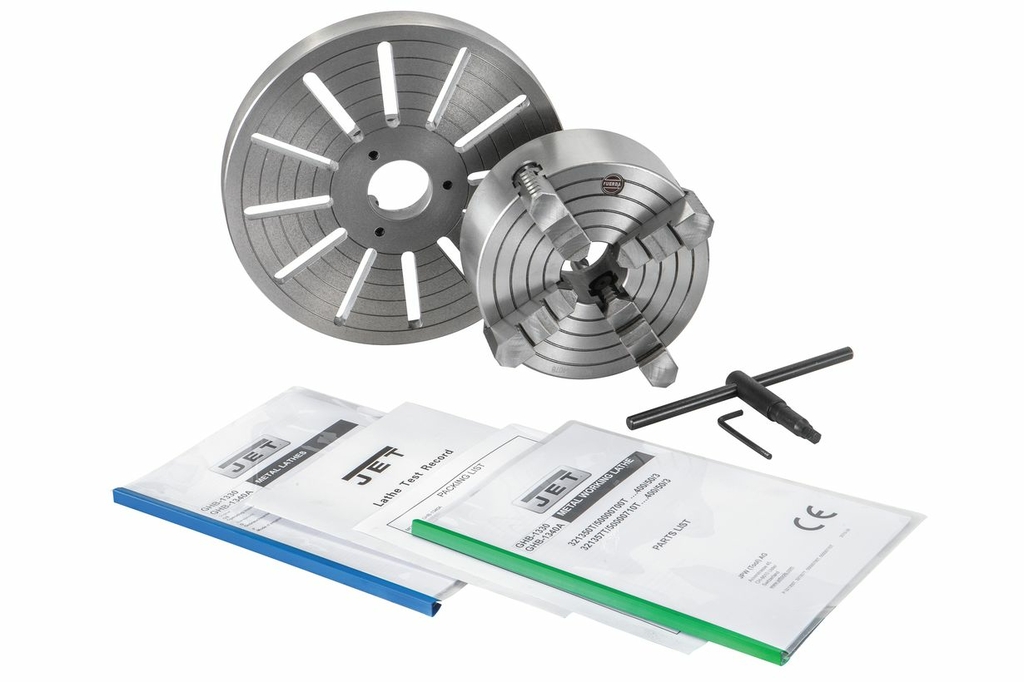

• 4-х кулачковая планшайба Ø200 мм.
• Планшайба Ø300 мм.
• 4-х-позиционный резцедержатель с фиксатором.

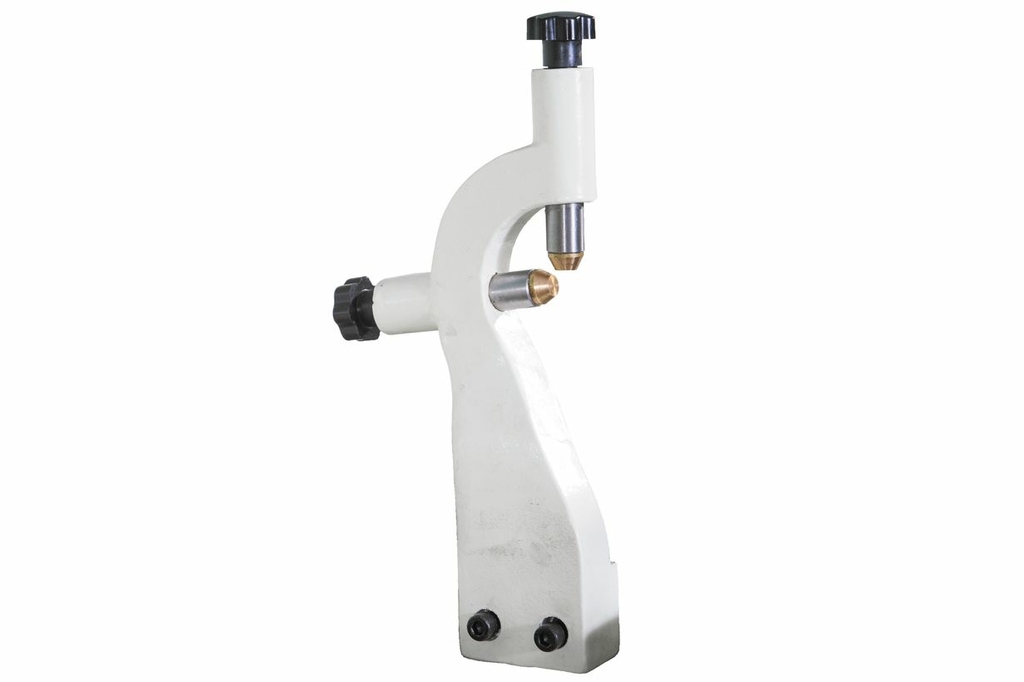

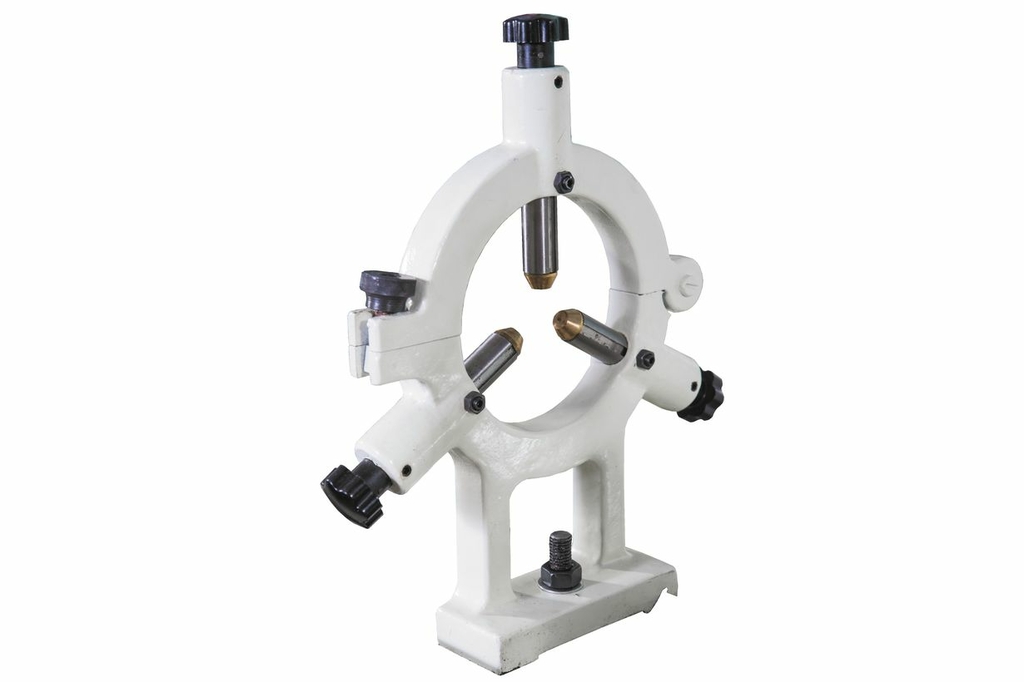

• Подвижный и неподвижный люнеты.

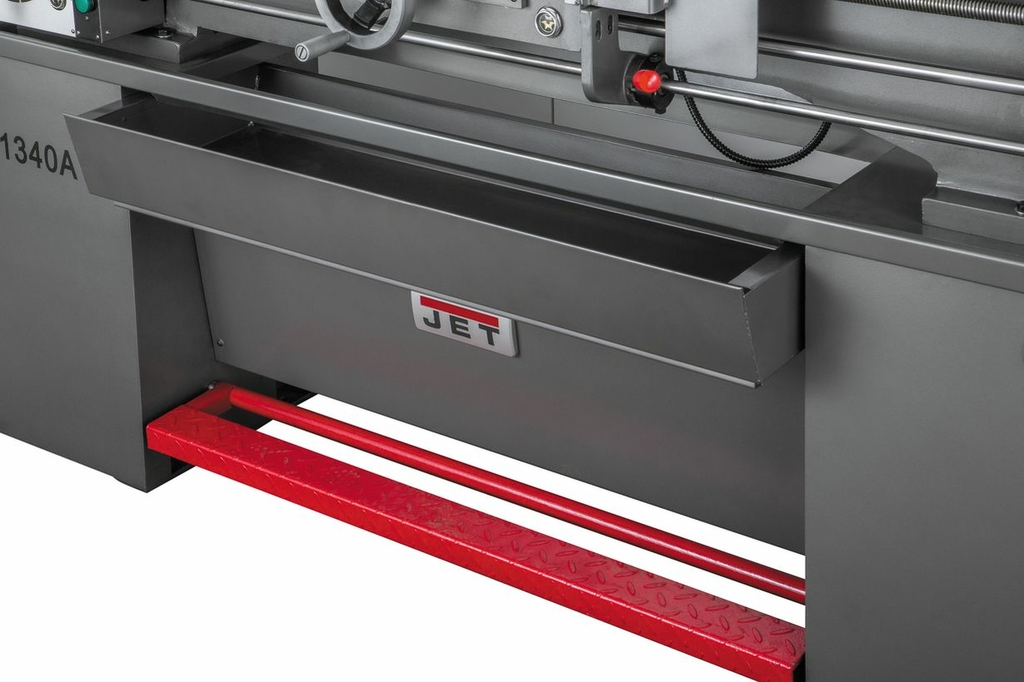

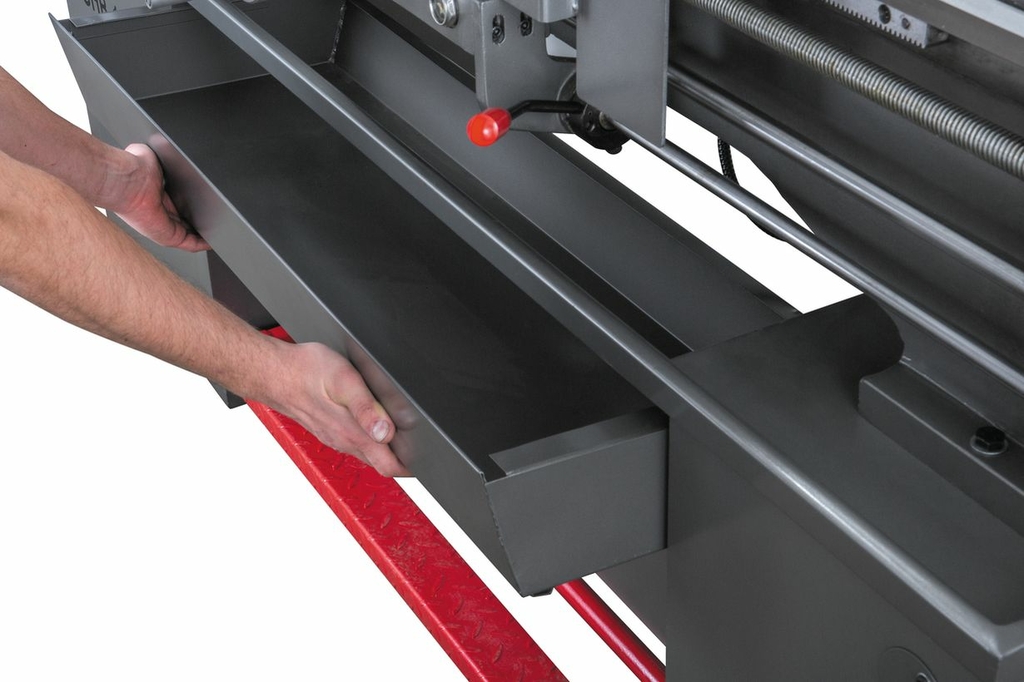

• Поддон для сбора стружки.
• Указатель резьбы.
• Съемный мостик, gap.
• Защитный экран патрона с концевым выключателем.
• Защитная задняя стенка.
• Защита резцедержателя.
• Защита ходового винта.
• 2 не вращающихся центра МК-3.
• Переходная втулка МК-5/МК-3.
• Набор сменных металлических шестерён.
• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак.

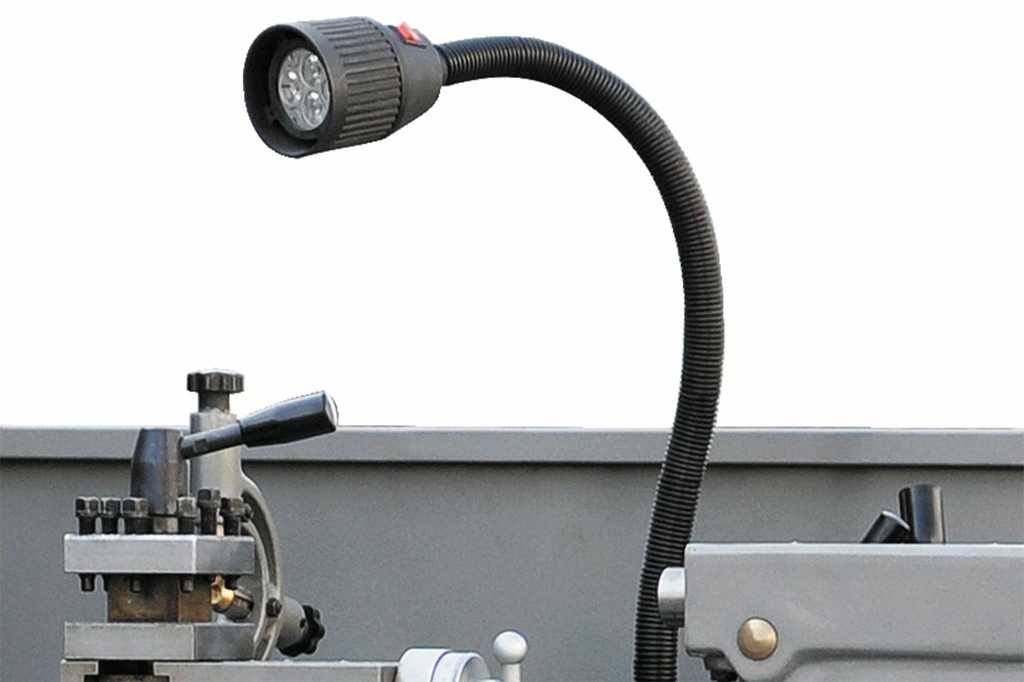

• Лампа освещения рабочей зоны.
• Указатель резьбы.
• Ключ для 3-х кулачкового патрона.

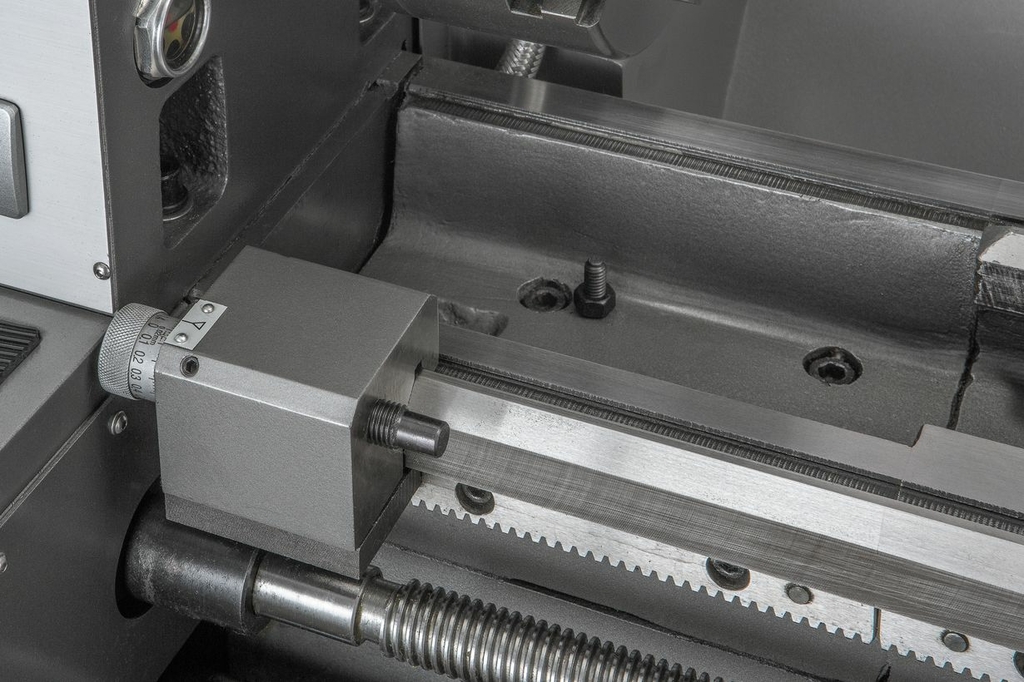

• Концевой упор продольного перемещения.

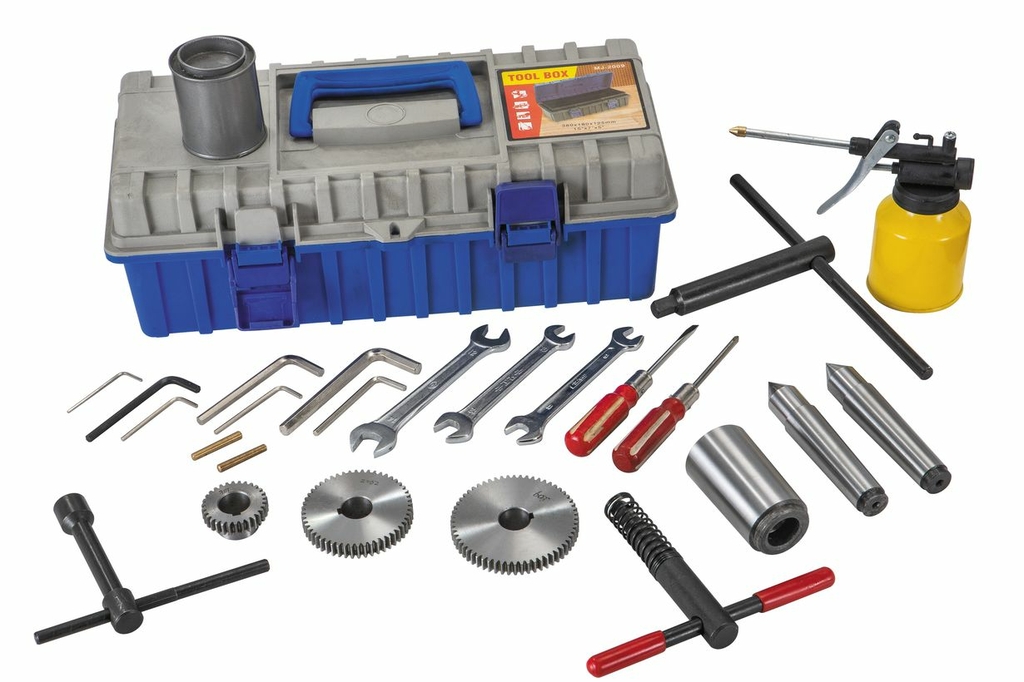

• Ящик с инструментом.
• Руководство по эксплуатации.
• Упаковка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 715,00

Длина, мм: 2000
Ширина, мм: 850
Высота, мм: 1500

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над станиной, мм 330
• Ø обработки над супортом, мм 197
• Расстояние между центрами (рмц), мм 1015
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Нет
• Масса, кг 715
• Объем для доставки, м3 2.55
• Модель GHB-1340A DRO
• Производство Китай
• Type Токарно-винторезный станок
