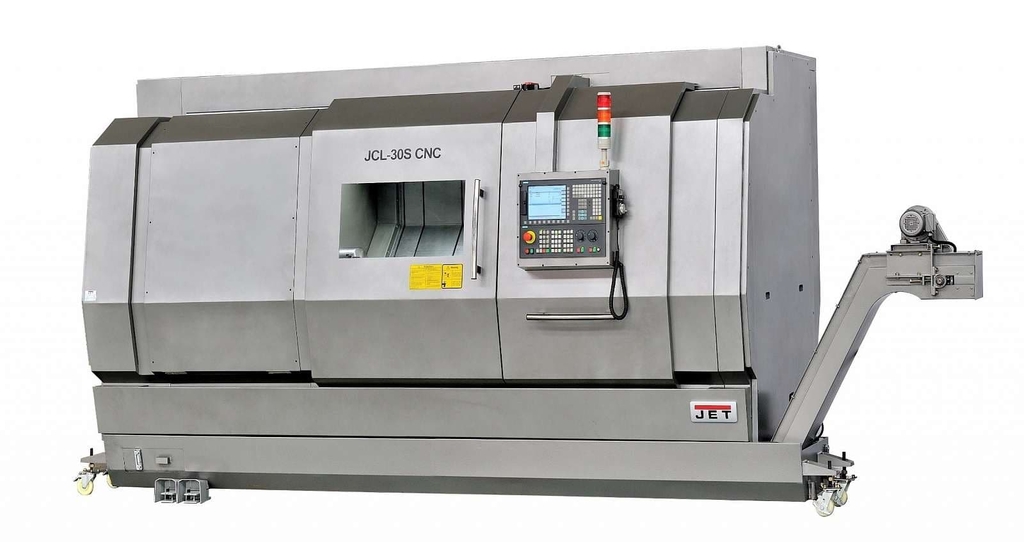

Токарный станок JCL-30Н CNC РМЦ 900 мм (JCL-30Н900 CNC)

Токарный станок JCL-30Н CNC РМЦ 900 мм

Преимущества:

• Высокая точность обработки
• Автоматизированное управление
• Эффективная производительность
• Надежность и долговечность

Особенности:

• Система ЧПУ для точного управления
• Максимальная длина обработки до 900 мм
• Простота настройки и использования

Назначение:

Токарный станок JCL-30Н CNC РМЦ 900 мм предназначен для точной обработки деталей из различных материалов.

Сферы применения:

• Машиностроение
• Производство автозапчастей
• Электронная промышленность
• Изготовление прецизионных деталей

Закажите токарный станок JCL-30Н CNC РМЦ 900 мм уже сегодня и повысьте эффективность производства в вашей компании!

Описание токарного станка с ЧПУ JCL-30 НCNC:

Токарный станок с ЧПУ с наклонной станиной и направляющими качения

• Для обработки больших деталей
• 12-ти дюймовый 3-х кулачковый патрон входит в стандартную комплектацию
• Надежная револьверная голова на 12 инструментов

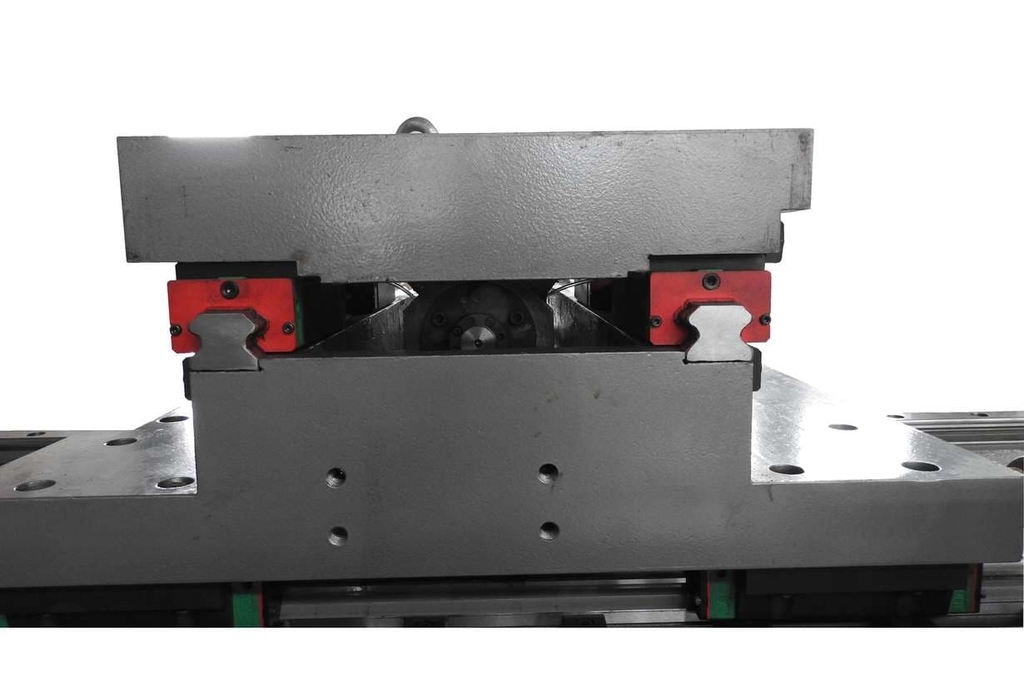

• Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину
• 2-х скоростной редуктор ZF Gear Box (Германия) для увеличения крутящего момента
• Модификации с приводным инструментом
• Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония)
• Патроны и шпиндели ведущих азиатских и европейских производителей

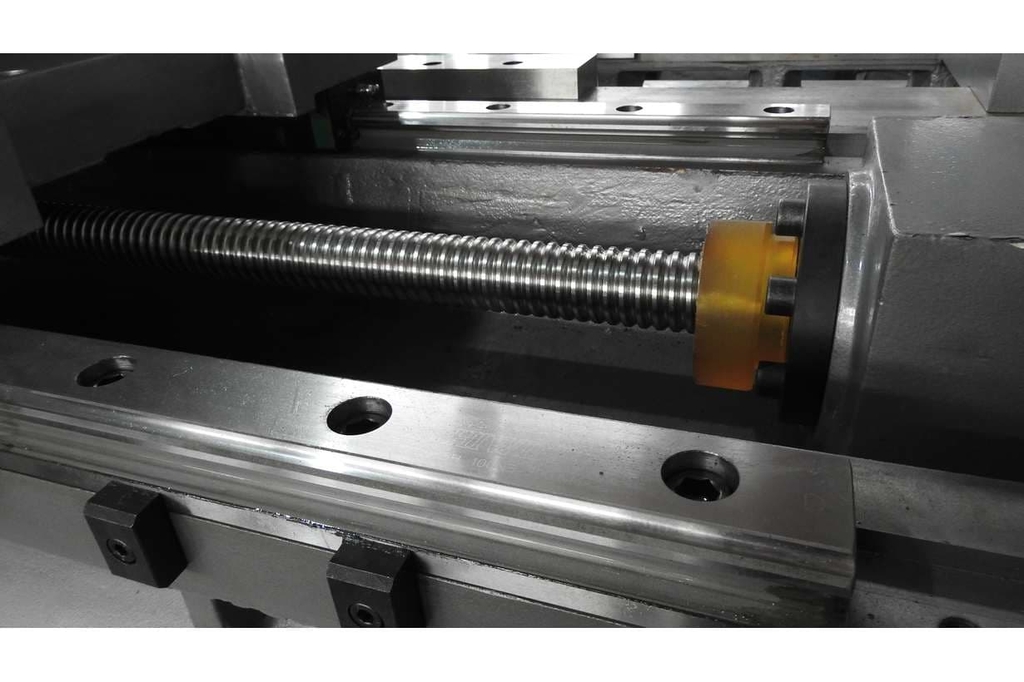

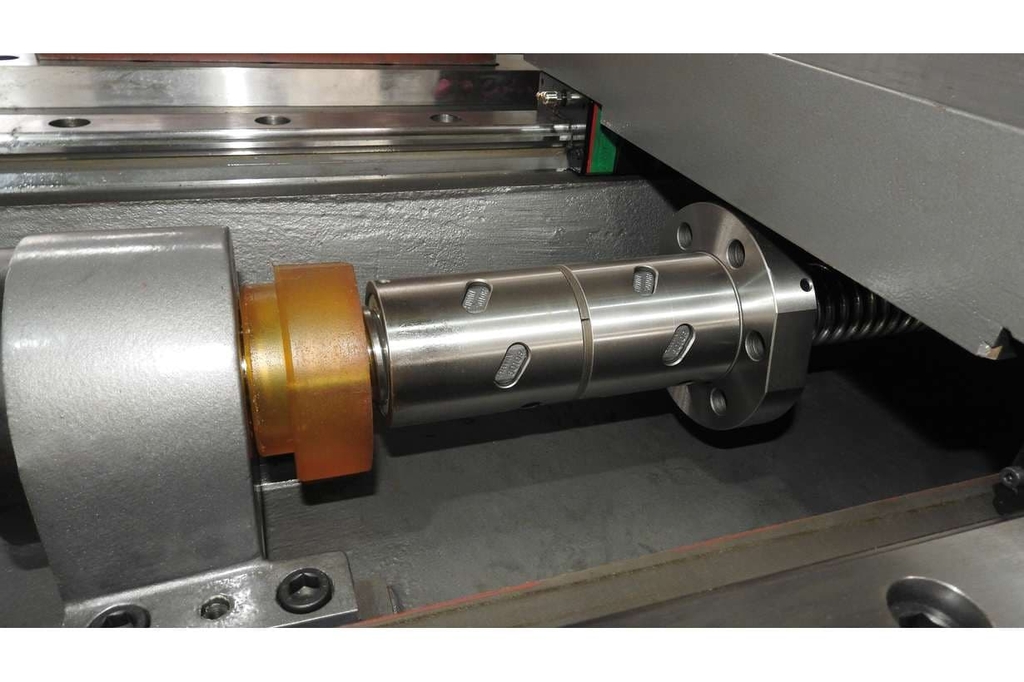

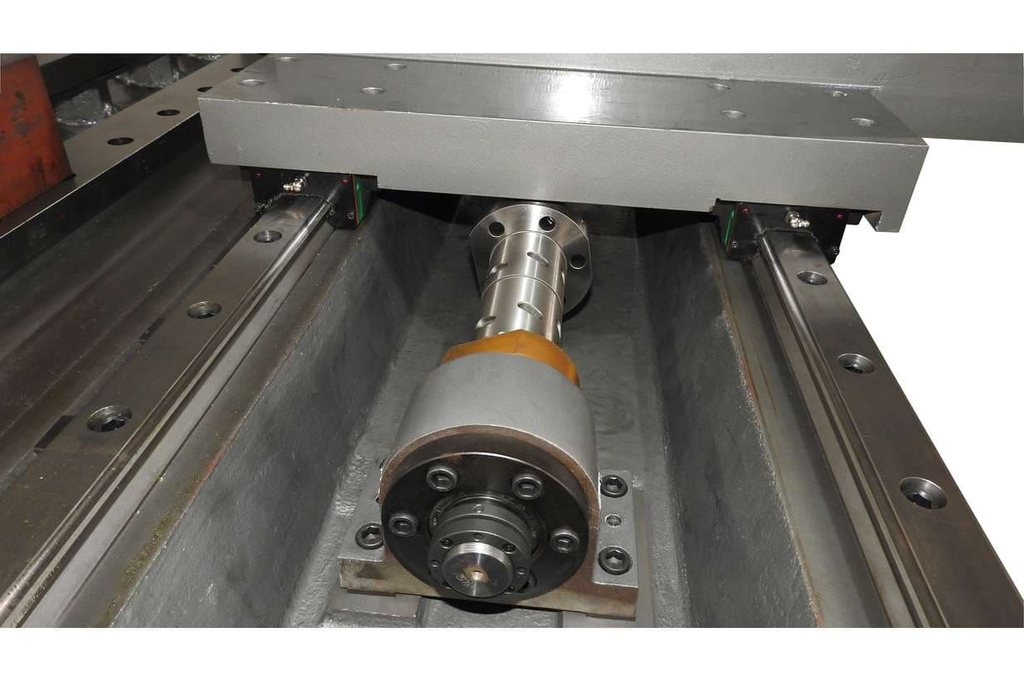

• Направляющие качения и ШВП самых известных фирм THK (Япония), HIWIN (Тайвань), Rexroth (Германия)
• Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания
• Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей

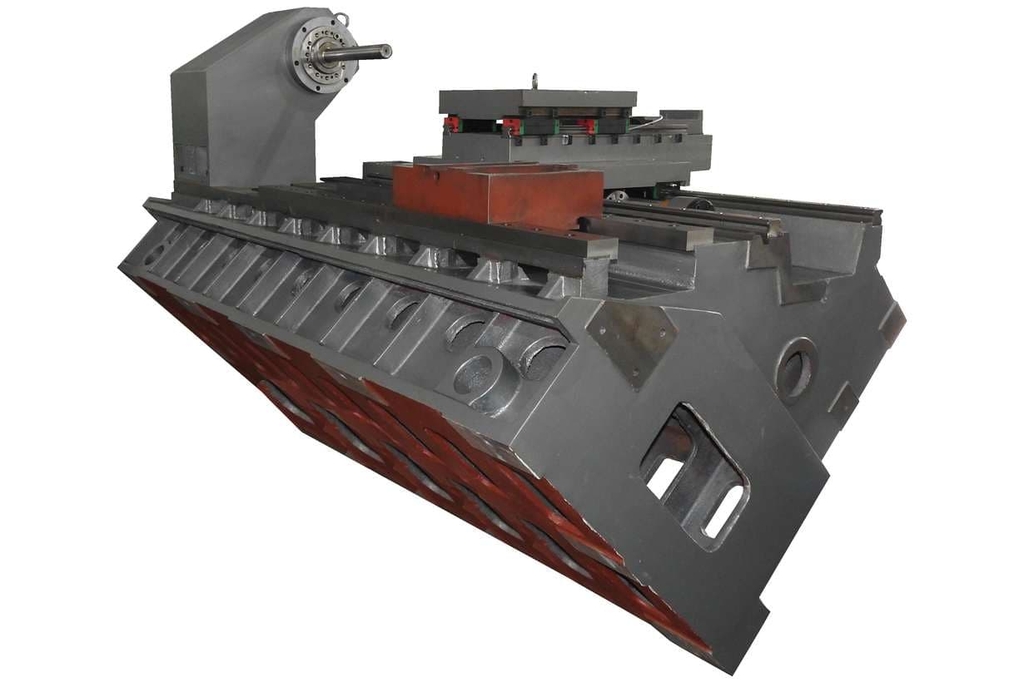

• Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления
• Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon

Стандартная комплектация:

• Система ЧПУ Siemens 828D
• Shop Turn для системы с ЧПУ Siemens 828D
• 3-х кулачковый гидравлический патрон 12 дюймов
• 12-ти позиционная револьверная голова (или приводная револьверная голова на 12 инструментов для JCL-30H)
• Автоматический ленточный стружечный конвейер
• Тележка для стружки
• Гидравлическая задняя бабка
• Гидравлическая станция
• Педали управления гидравликой
• Кондиционер электрошкафа
• Магнитный мультирежимный маховик ручного управления перемещениями
• Система подачи СОЖ
• Система централизованной смазки
• Лампа освещения рабочей зоны
• Кабинетная защита
• Электрозамок двери
• Подвижный пульт управления
• Сигнальный фонарь указания режимов работы
• Ящик с инструментом для технического обслуживания
• Регулируемые установочные опоры
• Упаковочный лист
• Протокол проверки точности
• Руководство по эксплуатации

Опции:

• Система ЧПУ Fanuc 0i TF
• Автоподатчик прутка
• Деталеуловитель
• Системы контроля Renishaw/Hexagon
• Приводные держатели инструмента (для JCL-30H)
• Возможны другие изменения комплектаций по согласованию с клиентом

Напряжение, В	400
Макс. заготовки над станиной, мм	650
Макс. обточки над станиной, мм	500
Макс. обточки над суппортом, мм	320
Макс. длина точения, мм	900
гидравлич. патрона, дюйм	12 (305)
Макс. перемещение по оси X, мм	270
Макс. перемещение по оси Z, мм	1060
Направляющие/ширина X,Z, тип/мм	качения/45,55
Угол наклона направляющих, град	45
ШВП X/Zх шаг резьбы, класс точности, мм	40/50х10, P3
Частота вращения шпинделя, об/мин	2500
Конус шпинделя	А2-8
проходного отверстия в шпинделе, мм	90
Макс. прутка, мм	72
Кол-во позиций инструмента, шт	12 (приводной)
Макс. размер инструмента, мм	32х32
Макс. инструмента, мм	50
Частота вращения приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	5,5/7,5
Конус пиноли задней бабки	МК-6
пиноли задней бабки, мм	100
Ход пиноли задней бабки, мм	200
Точность позиционирования, мм	±0,005
Повторяемость, мм	±0,003
Ускоренные перемещения X/Z, м/мин	16/20
Объем бака СОЖ, л	250
Объем бака смазки, л	1,8
Мощность мотора шпинделя, кВт	18,5 (Siemens); 18,5/22 (Fanuc)
Крутящий момент на шпинделе, Нм	117,7 (Siemens); 105 (Fanuc)
Мощность подачи Х/Z, кВт	3,2
Длина, мм	5450
Ширина, мм	1980
Высота, мм	2260
Масса JCL-30Н CNC, кг	7000

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над станиной, мм 650
• Ø обработки над супортом, мм 320
• Макс. обороты 2500
• Мощность, кВт 5,5
• Масса, кг 7000
• Модель JCL-30Н CNC РМЦ 900
• Производство Швейцария
• Type Токарный станок
