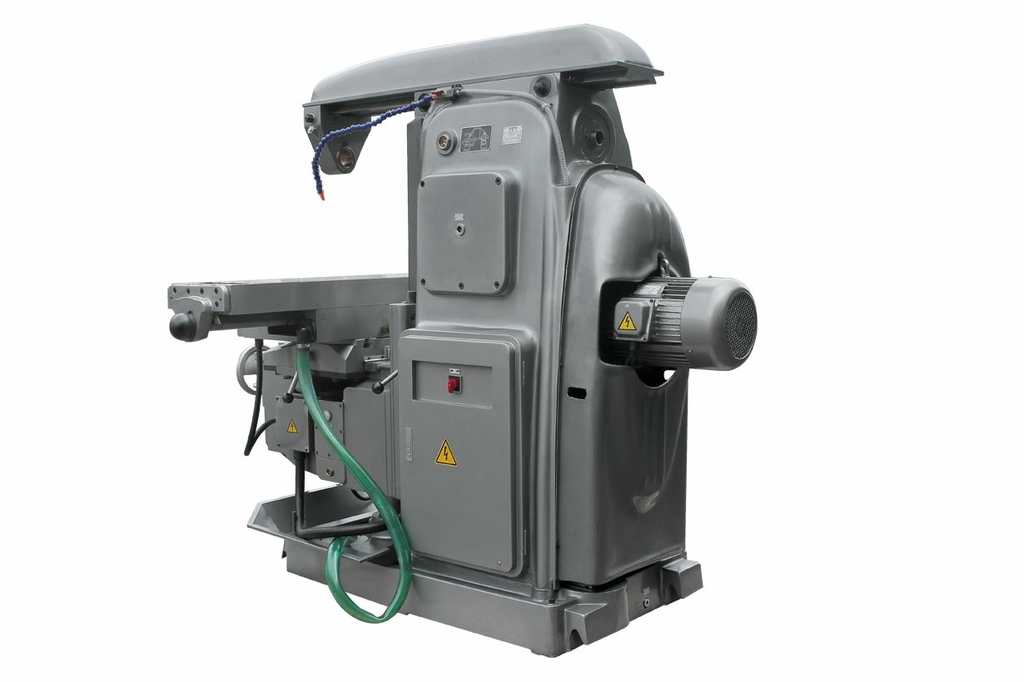

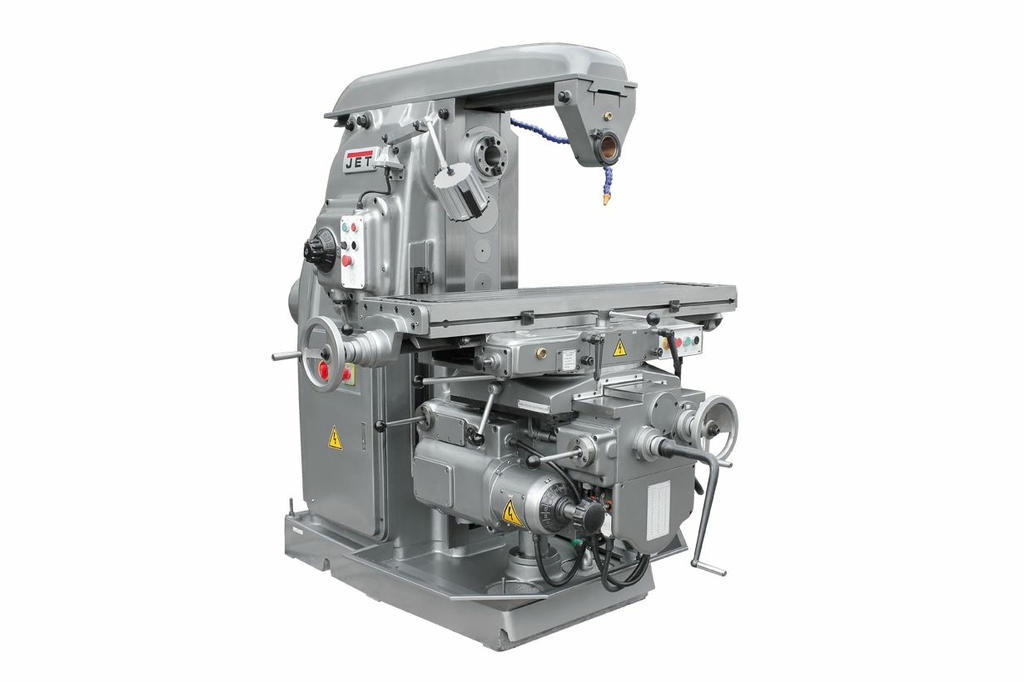

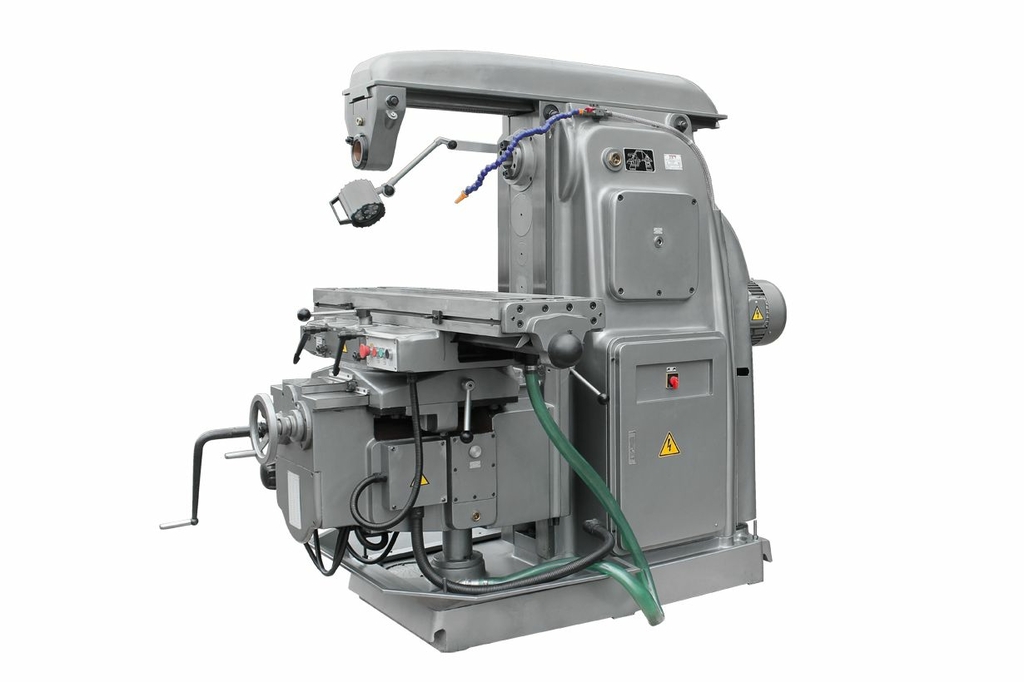

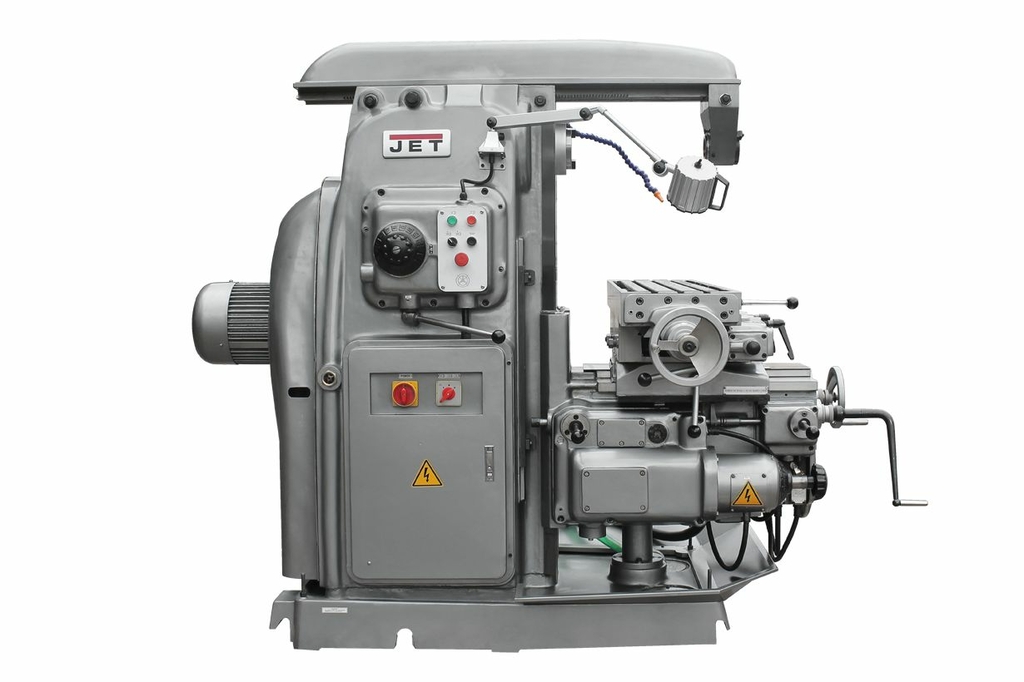

Горизонтально-фрезерный станок Jet JHM-1253 (50000941T)

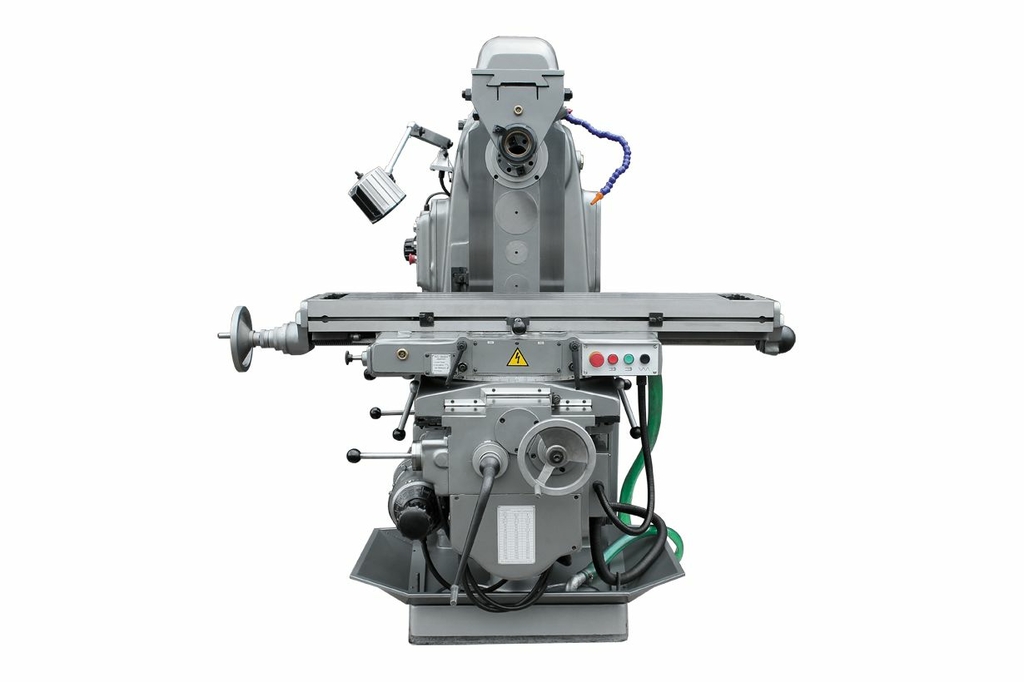

Горизонтально-фрезерный станок Jet JHM-1253

Преимущества:

• Высокая производительность
• Надежность и долговечность
• Простота в использовании
• Точность и качество обработки

Особенности:

• Мощность - 3 л.с.
• Скорость шпинделя - до 3500 об/мин
• Жесткая конструкция для стабильной работы
• Интегрированный охладитель для предотвращения перегрева

Назначение:

Горизонтально-фрезерный станок Jet JHM-1253 предназначен для выполнения точных фрезерных работ на металлических и деревянных заготовках.

Сферы применения:

• Машиностроение
• Строительство
• Производство мебели

Не упустите возможность приобрести высококачественное оборудование для вашего производства! Горизонтально-фрезерный станок Jet JHM-1253 - надежный помощник в выполнении сложных и точных работ. Горизонтально-фрезерный станок JET JHM-1253 имеет горизонтальное расположением оси шпинделя, где главное движение — вращательное движение шпинделя с фрезой, движение подачи — перемещение стола в продольном, поперечном и вертикальном направлениях, вспомогательное движение — ускоренное перемещение стола в тех же направлениях. Станок JET JHM-1253 имеет консольную конструкцию для подъема стола в вертикальном направлении и предназначен обработки плоскостей, уступов, фрезерования канавок и пазов различных видов, при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. По типу обрабатываемых заготовок предназначен для обработки цилиндрических, дисковых и фасонных конструкций, а также профилей различного сечения из стали, чугуна, цветных металлов и их сплавов. Модель JET JHM-1253 может использоваться как в единичном производстве в небольших мастерских, на ремонтно-механических и инструментальных участках, так и на крупных промышленных предприятиях в серийном производстве деталей с использованием функций автоматических и полуавтоматических циклов.

Преимущества Jet JHM-1253

• Конус горизонтального шпинделя имеет посадку ISO-50
• Хобот с поддерживающей серьгой имеет возможность перемещения по горизонтальным направляющим скольжения типа «Ласточкин хвост» с возможностью установки горизонтальных оправок различной длины.
• Высокая жесткость и усиленная конструкция позволяют обрабатывать детали весом до 500 кг с высокой точностью и производительностью, этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении.
• Для максимального исключения вибраций при черновой обработке массивных заготовок на станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.
• Рабочий стол имеет возможность поворота на угол 45° влево и вправо. При установке его на определенный угол и дополнительном оснащении делительной головкой, станок может фрезеровать винтовые поверхности.
• Станок оборудован подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.

Технические характеристики Jet JHM-1253

Напряжение, В	400
Размер стола, мм	1325х320
Максимальная нагрузка на стол, кг	500
Ширина Т-образного паза стола, мм	(3)18х70
Перемещение по оси X (ручной/механический), мм	700/680
Перемещение по оси Y (ручной/механический), мм	255/240
Перемещение по оси Z (ручной/механический), мм	410/390
Расстояние от шпинделя до стола (ось Z), мм	30-440
Расстояние от центра стола до вертикальной направляющей колонны, мм	215-470
Расстояние от оси шпинделя до консоли, мм	155
Макс. угол поворота стола, град	±45°
Число скоростей стола, шт	18
Диапазон скоростей подачи стола по оси X, мм/мин	23,5-1180
Диапазон скоростей подачи стола по оси Y, мм/мин	23,5-1180
Диапазон скоростей подачи стола по оси Z, мм/мин	8-394
Ускоренная подача по осям X, Y, Z, мм/мин	2300 / 2300 / 770
Конус шпинделя	ISO 50
Диаметр отверстия шпинделя, мм	29
Диаметр переднего подшипника шпинделя, мм	90
Частота вращения шпинделя, об/мин	30-1500 (18 скоростей)
Мощность двигателя, кВт	7,5
Мощность двигателя подачи, кВт	1,5
Мощность насоса охлаждения, кВт	0,125
Скорость потока охлаждающей жидкости, л/мин	22
Длина, мм	2294
Ширина, мм	1770
Высота, мм	1610
Масса, кг	2940

Комплектация Jet JHM-1253

• Шомпол М24 – 1 шт.
• Оправка для торцевых фрез ISO50 – 1 шт.
• Оправка для горизонтального фрезерования – 2 шт.
• Масленка
• Набор рожковых ключейр – 1 шт.
• Набор шестигранных ключей – 1 компл.
• Клиновые опоры (установочные башмаки) – 1 компл.
• Инструкция по эксплуатации

• Длина стола, мм 1325
• Конус шпинделя ISO 50
• Напряжение, В 380
• Мощность, кВт 7,5
• Масса, кг 2940
