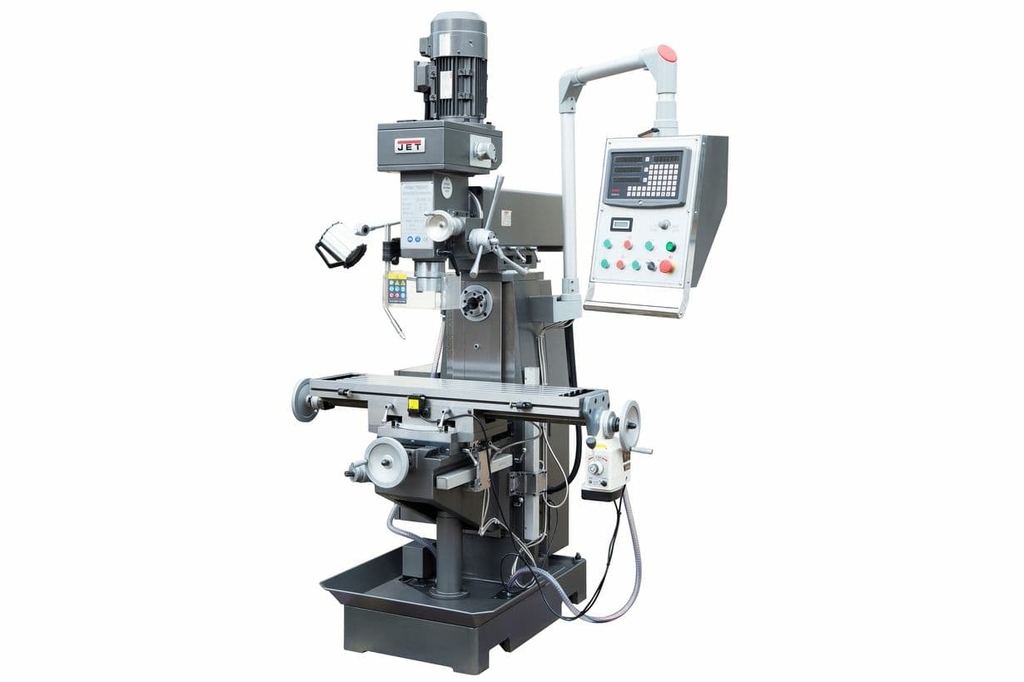

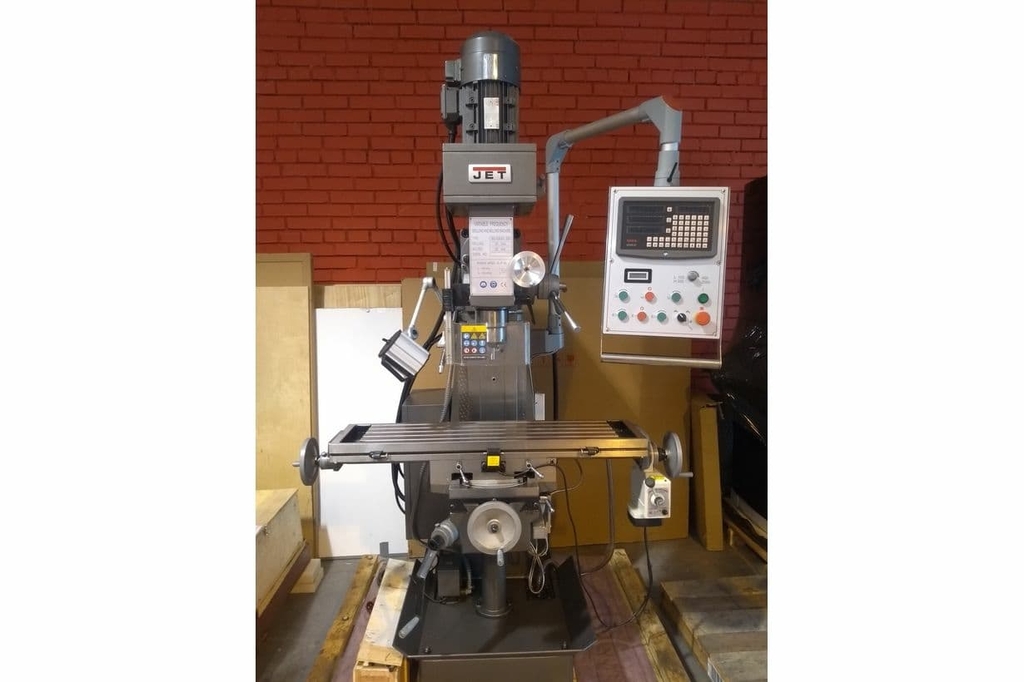

Широкоуниверсальный фрезерный станок JET JMD-939GHV DRO (50000849T)
Артикул: jet50000849T Код товара: 6347

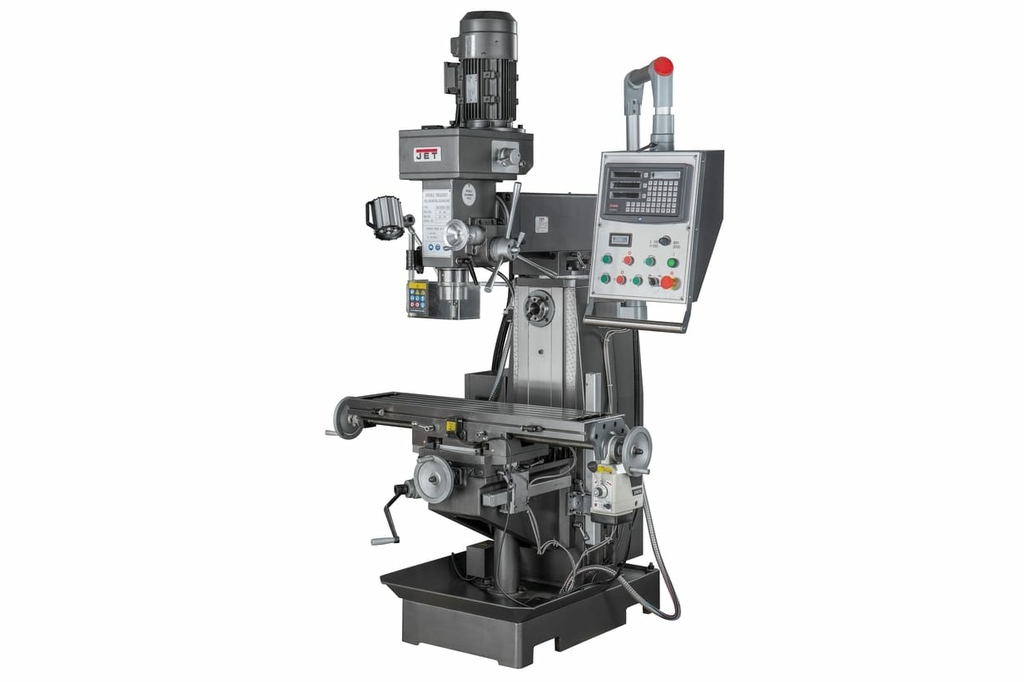

Широкоуниверсальный фрезерный станок JET JMD-939GHV DRO
Описание товара
Широкоуниверсальный фрезерный станок JET JMD-939GHV DRO - это надежное и мощное оборудование, которое подойдет для широкого спектра промышленных задач. Он обеспечивает высокую точность и производительность, позволяя выполнять сложные механические операции с легкостью.
Преимущества
- Мощность и надежность - станок обладает высокой мощностью и долговечностью, что позволяет использовать его для крупных производственных задач.
- Высокая точность - благодаря точной настройке и современной системе ЧПУ, станок обеспечивает высокую точность обработки деталей.
- Универсальность - JET JMD-939GHV DRO подходит для широкого спектра материалов и операций, что делает его универсальным решением для различных производств.
Особенности
- Система ЧПУ DRO - обеспечивает удобное управление станком и повышает его эффективность.

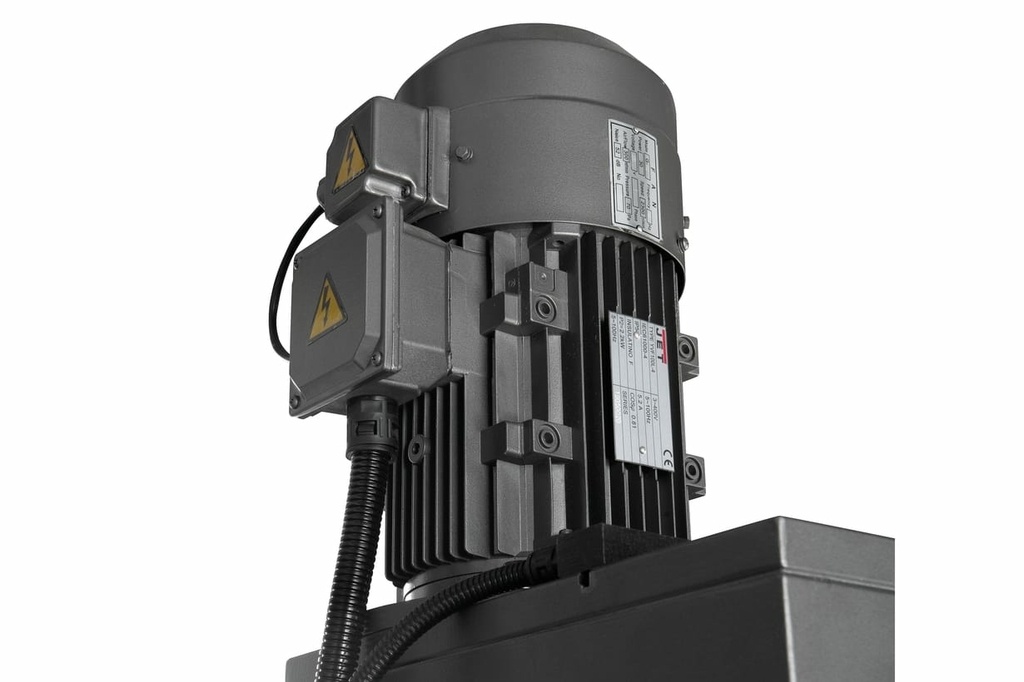

- Мощный двигатель - обеспечивает высокую производительность и качество обработки деталей.
- Прочная конструкция - станок выполнен из надежных материалов, что гарантирует его долговечность и надежность.
Назначение и сферы применения
Широкоуниверсальный фрезерный станок JET JMD-939GHV DRO подойдет для производства различных деталей, от мелких заготовок до крупных изделий. Он может использоваться в машиностроении, авиации, автомобильной промышленности и других отраслях, где требуется высокая точность и производительность. Широкоуниверсальный фрезерный станок JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д. На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач. Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости. Горизонтальный и вертикальный шпиндели имеют функцию реверса. Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
Преимущества JET JMD-939GHV DRO

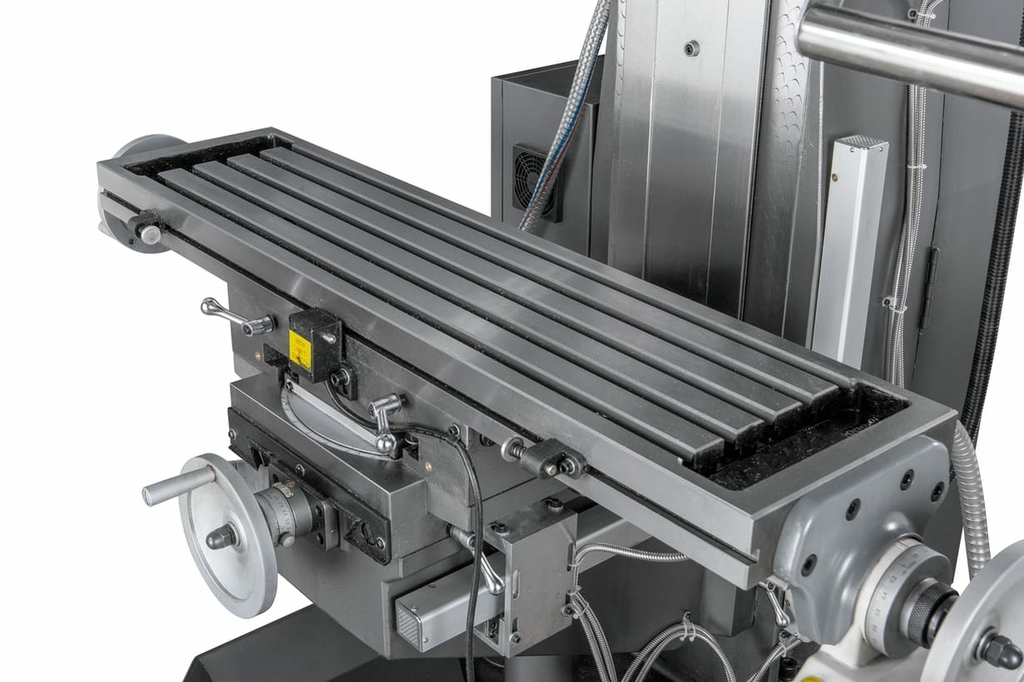

- JET JMD-939GHV 50000849T имеет большой рабочий стол.
- Устройство цифровой индикации (УЦИ).
- Система подачи смазывающей охлаждающей жидкости (СОЖ).
- Рабочий стол соединяется с кареткой через направляющие типа "ласточкин хвост".
- Лампа для производств со слабым освещением.

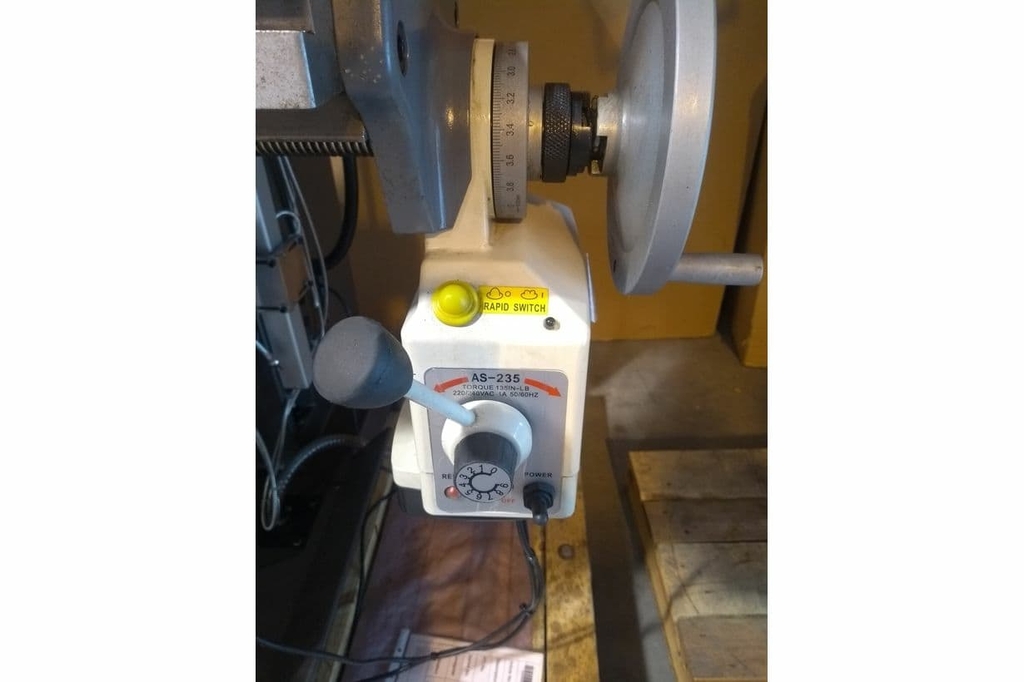

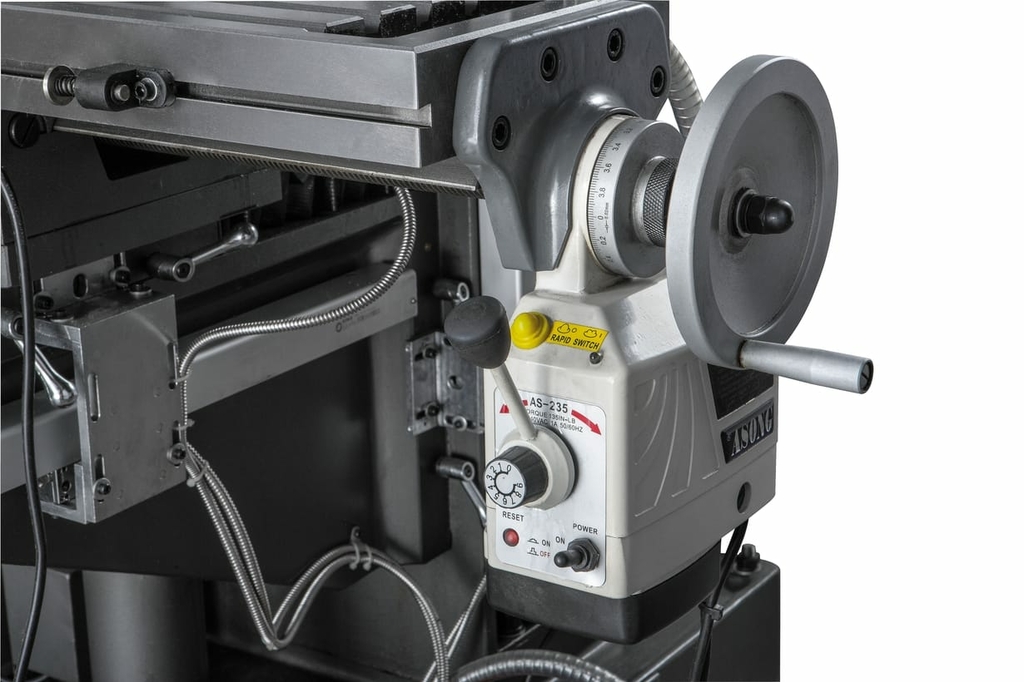

- Автоматическая подача по оси X.
- Рабочие вибрации сведены к минимуму.
- Прочная металлическая конструкция.
- Рабочий стол перемещается автоматически влево-вправо при помощи коробки подач.

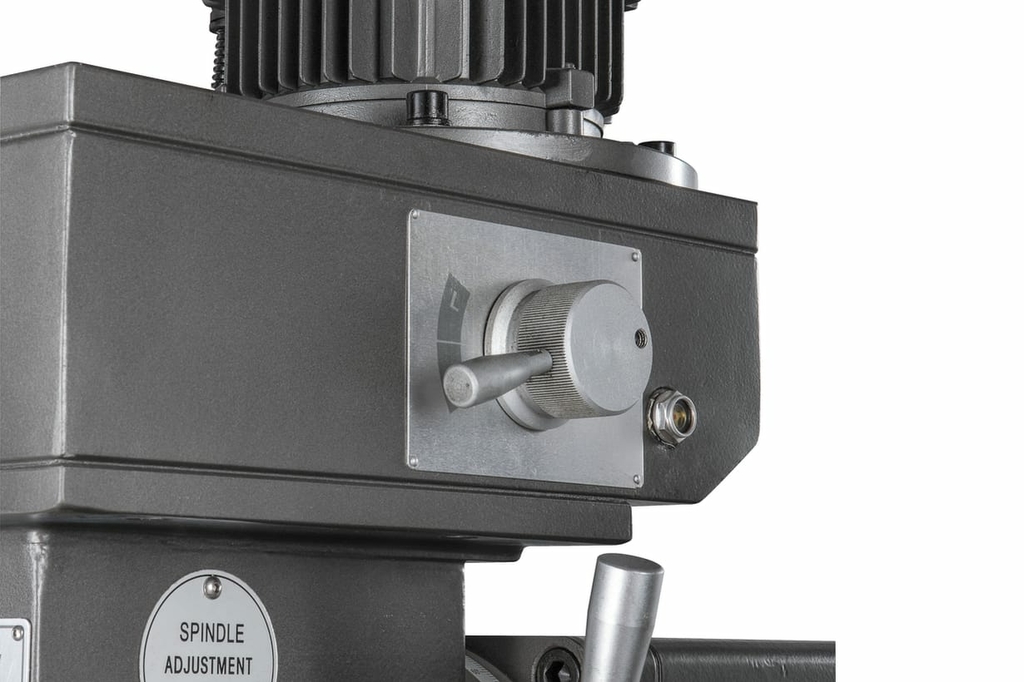

- Плавная регулировка скорости вращения шпинделя.
- Длительное время непрерывной работы.
- Высокое качество выполнения работ.
- Надежная фиксация заготовки.
- Столешница и каретка перемещаются при помощи ходового винта и гайки.
- Главный привод передает вращение через зубчатую передачу.

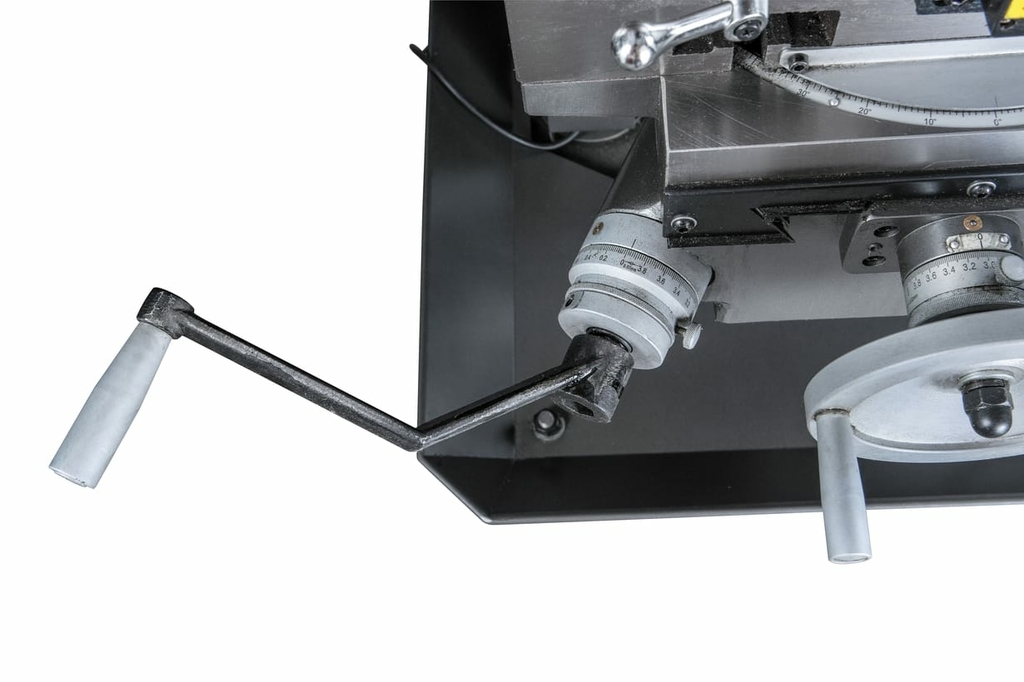

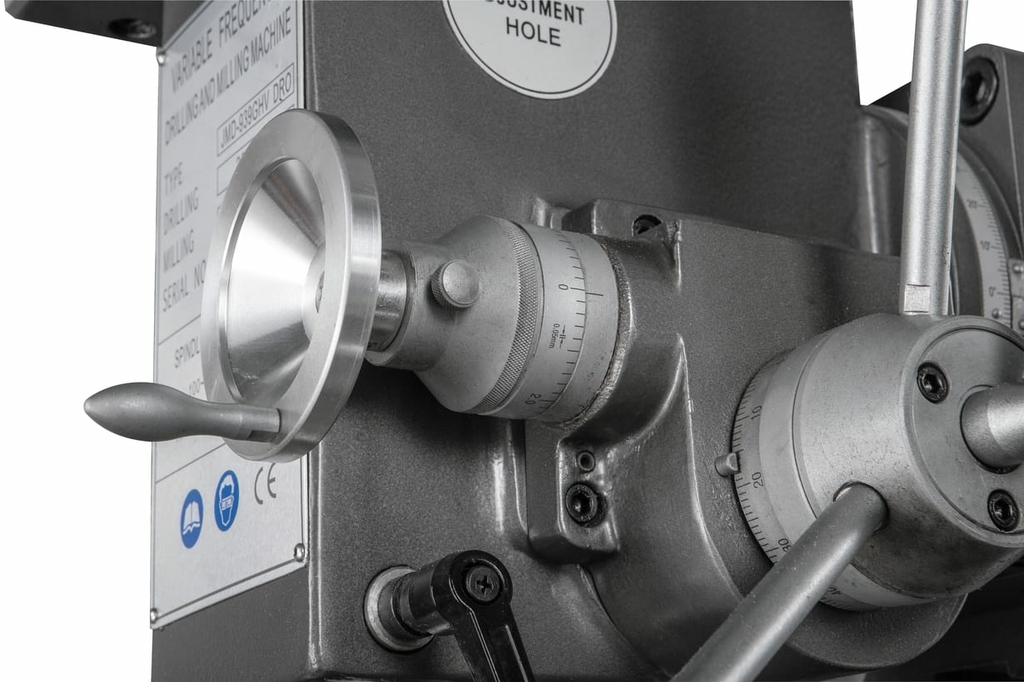

- Стол может перемещаться вручную при помощи маховиков.

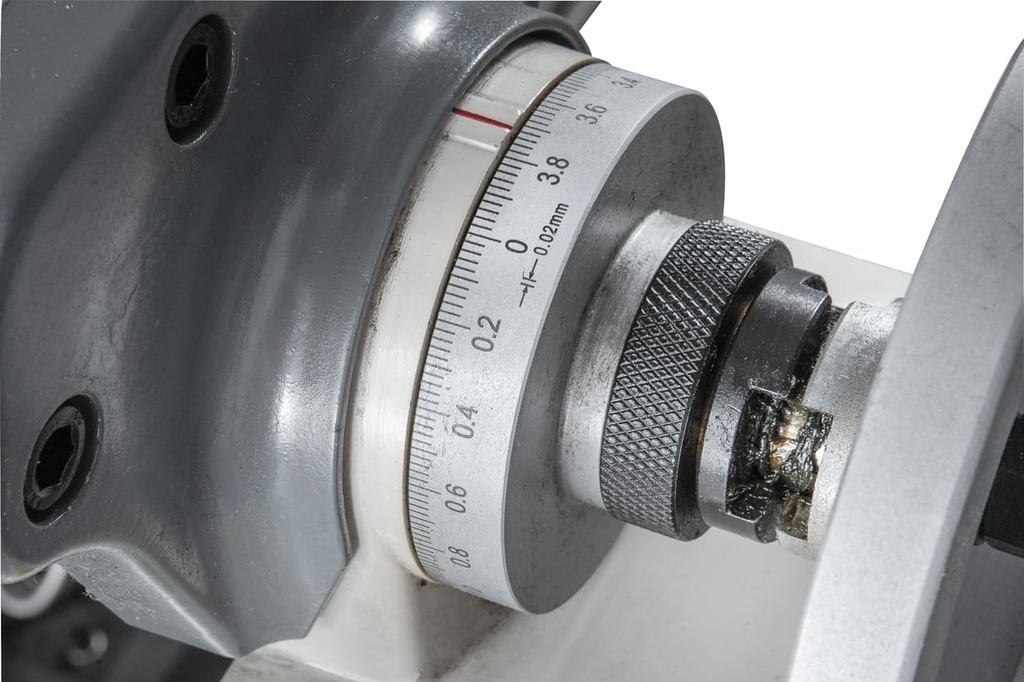

- Точное перемещение пиноли шпинделя.
Технические характеристики JET JMD-939GHV DRO
| Характеристика | Значение |
|---|---|
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 30 |
| Максимальный диаметр концевой фрезы, мм | 20 |
| Максимальный диаметр торцевой фрезы, мм | 63 |

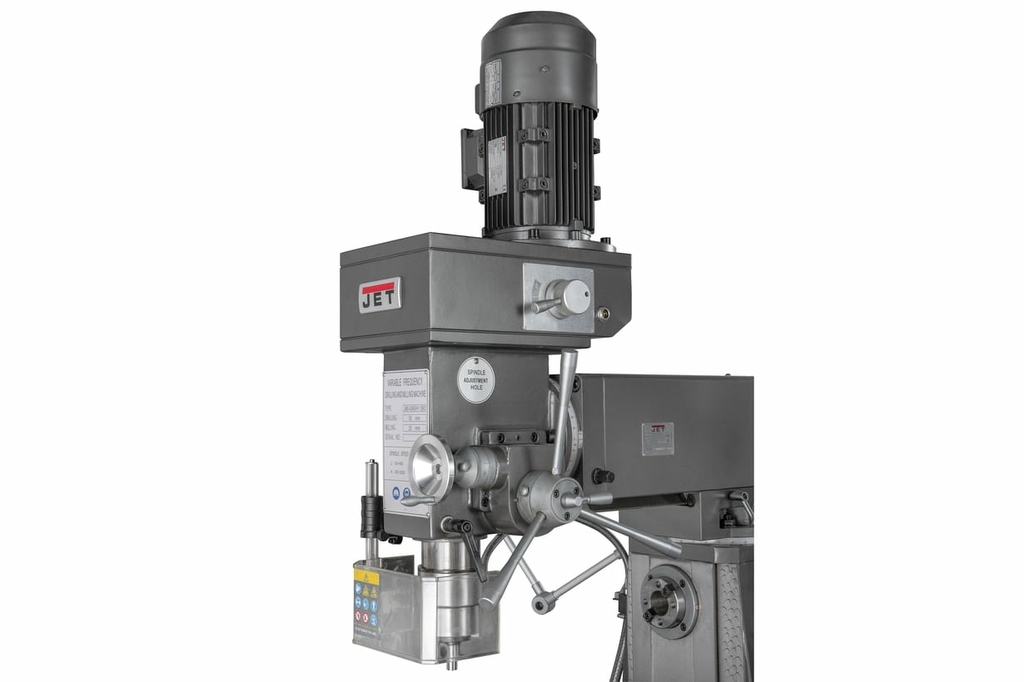

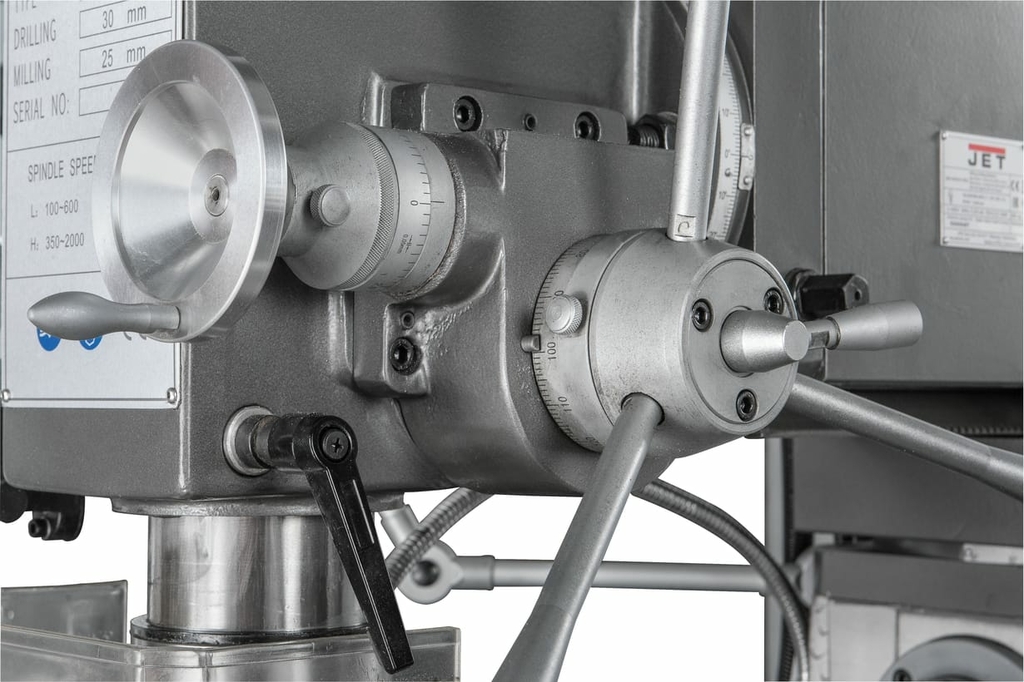

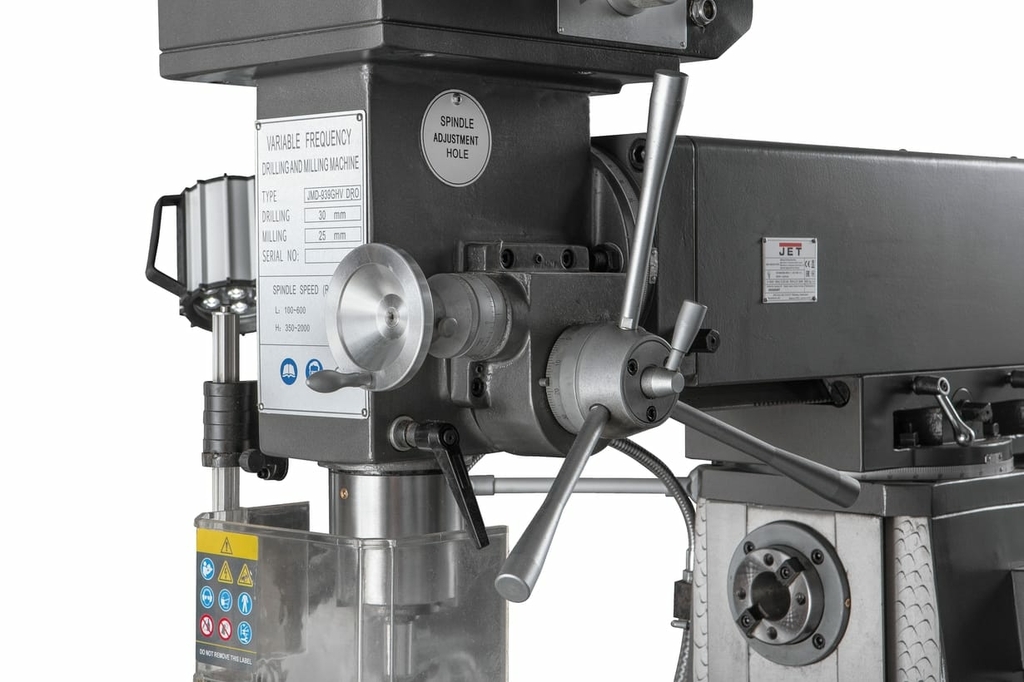

| Вертикальный шпиндель | |

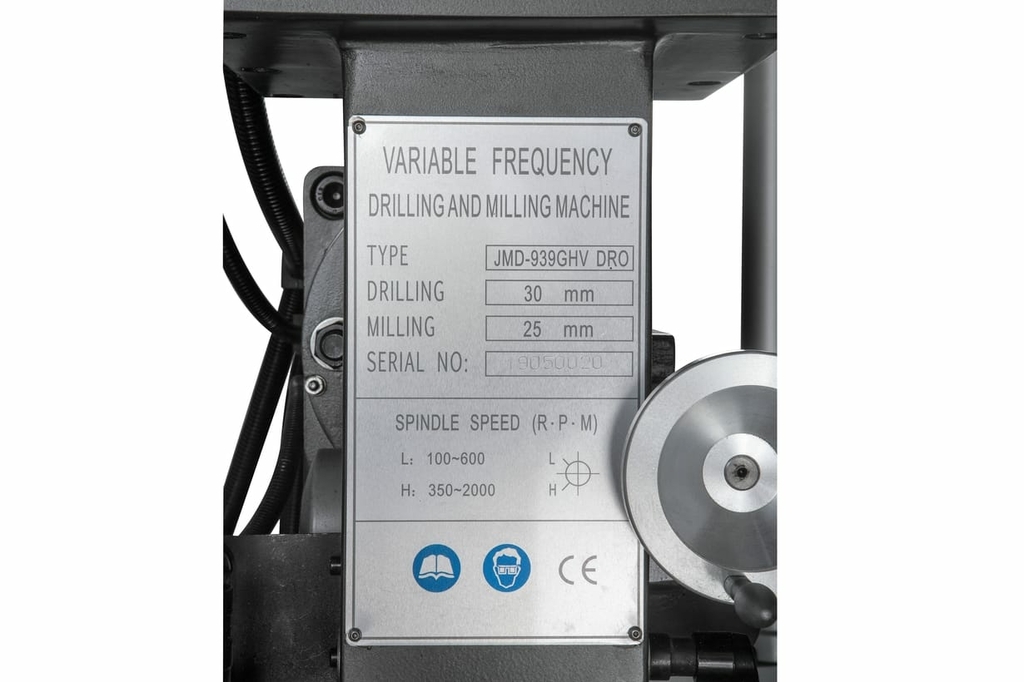

| Частота вращения вертикального шпинделя, об/мин | 100-600 / 350-2000 |
| Мощность двигателя вертикального шпинделя, кВт | 2,2 |
| Конус шпинделя | ISO 40 (DIN 2080) |

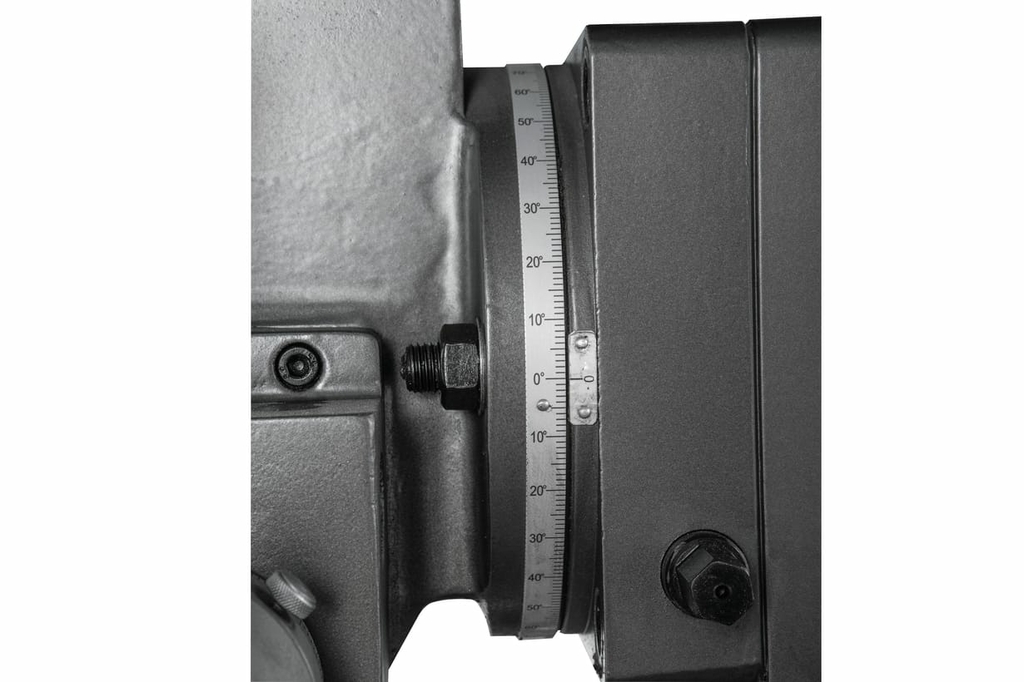

| Диапазон наклона фрезерной головки, град | ±90⁰ |
| Поворот консоли фрезерной головки в горизонтальной плоскости, град | ±360⁰ |
| Ход пиноли шпинделя, мм | 120 |
| Расстояние от вертикального шпинделя до колонны, мм | 250-650 |
| Расстояние от вертикального шпинделя до стола, мм | 70-370 |

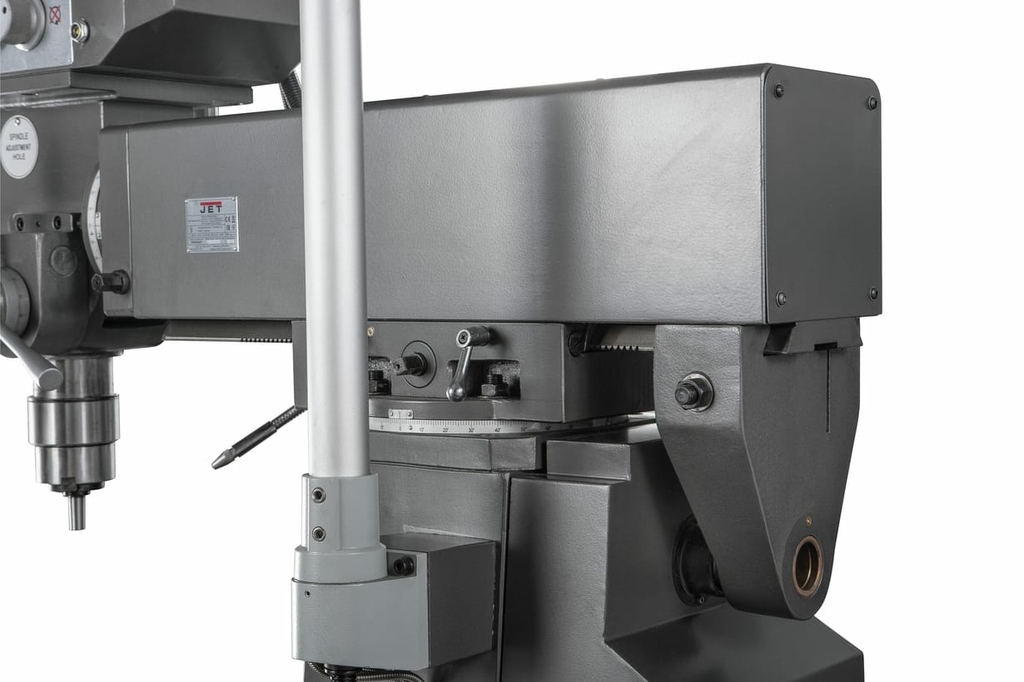

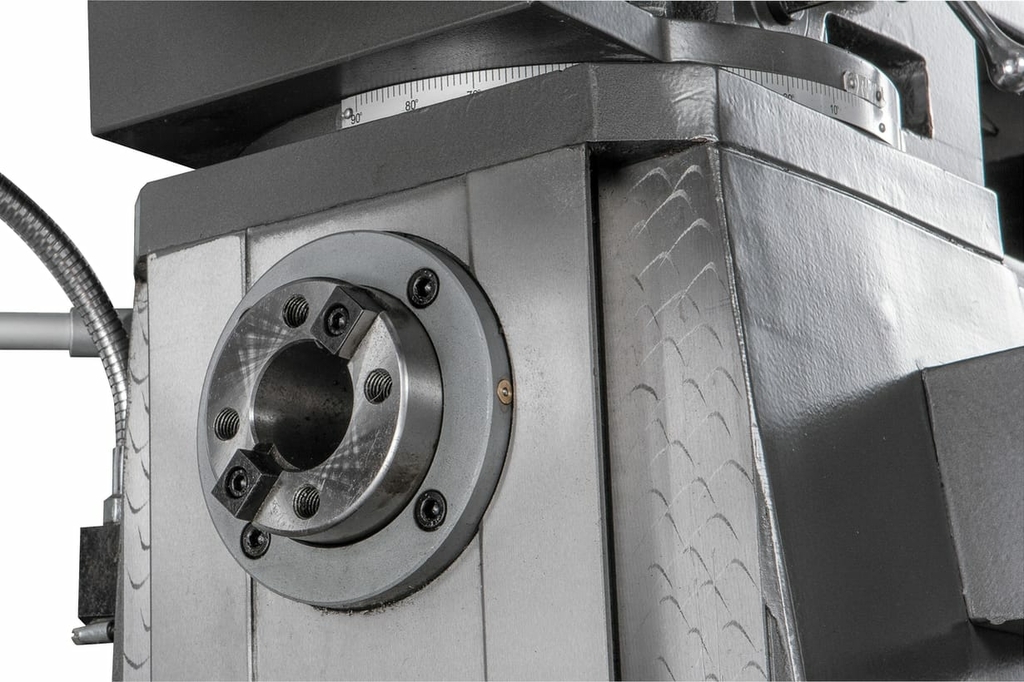

| Горизонтальный шпиндель | |

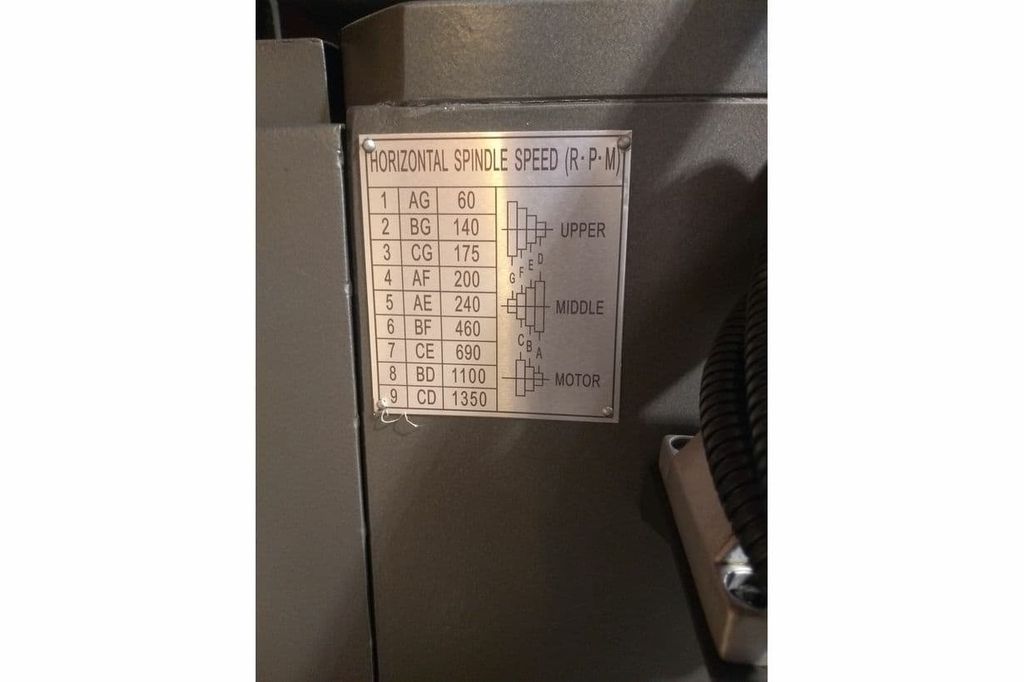

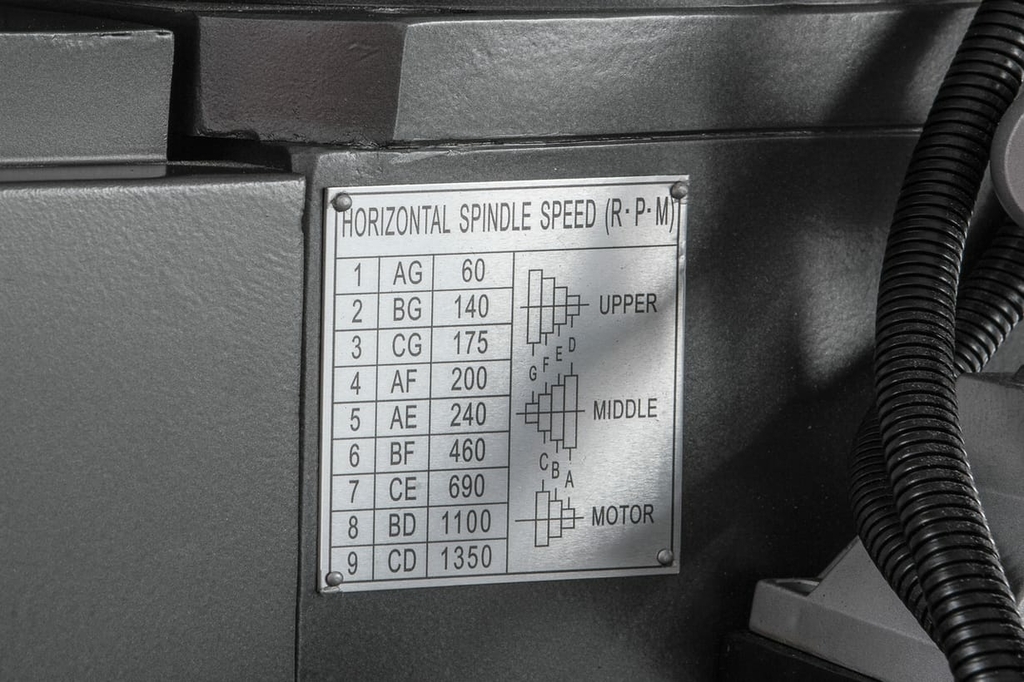

| Частота вращения горизонтального шпинделя, об/мин | 60-1350 |
| Мощность двигателя горизонтального шпинделя, кВт | 1,5 |
| Конус шпинделя | ISO 40 (DIN2080) |
| Расстояние от горизонтального шпинделя до стола, мм | 20-320 |

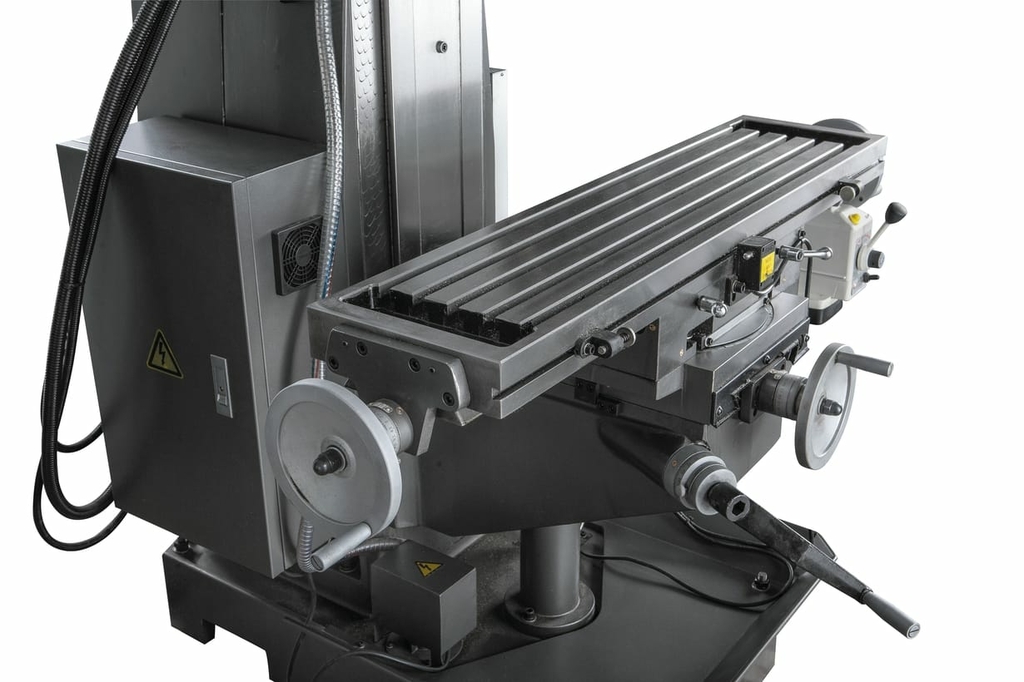

| Фрезерный стол | |
| Размер стола по оси X и Y, мм | 1000х240 |
| Ход стола по оси X и Y, мм | 585 х 185 |

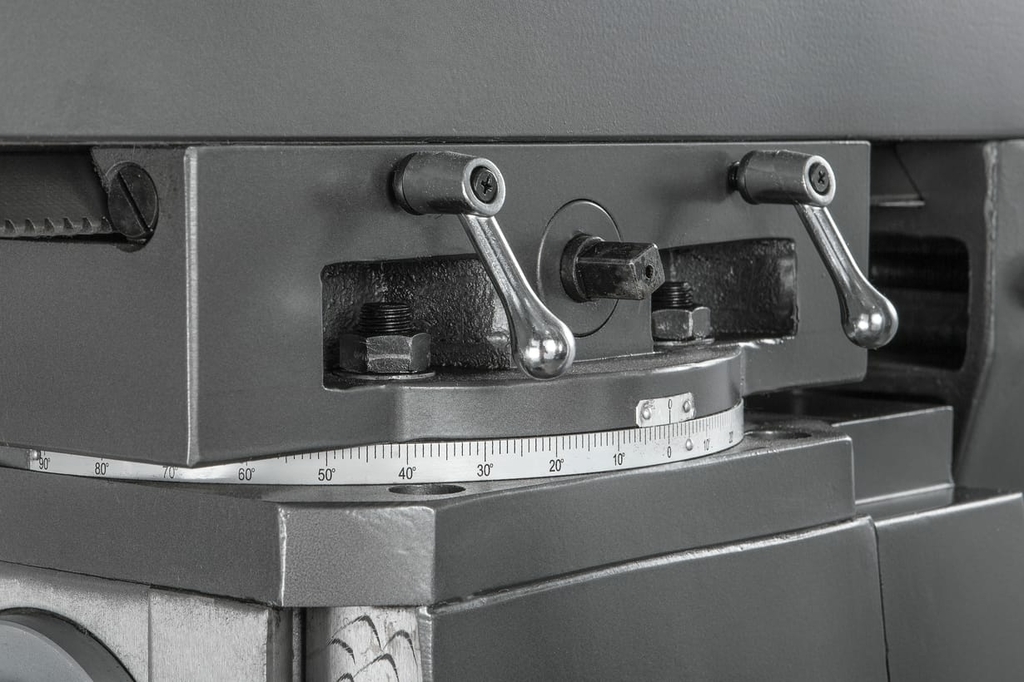

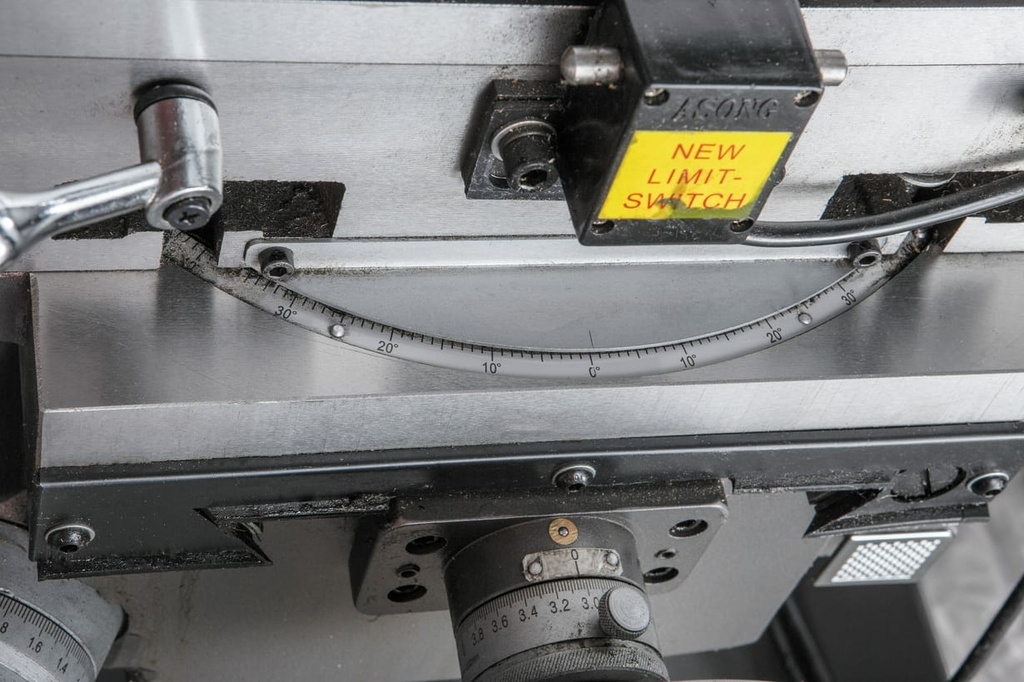

| Диапазон поворота стола, град | ±30⁰ |
| Ширина Т-образного паза основания, мм | (3) 14 |
| Максимальная нагрузка на стол, кг | 150 |
| Габаритные размеры (ДхШхВ), мм | 1340х1140х2250 |
| Масса, кг | 880 |
| Масса в упаковке, кг | 960 |
Особенности 939GHV DRO
 |

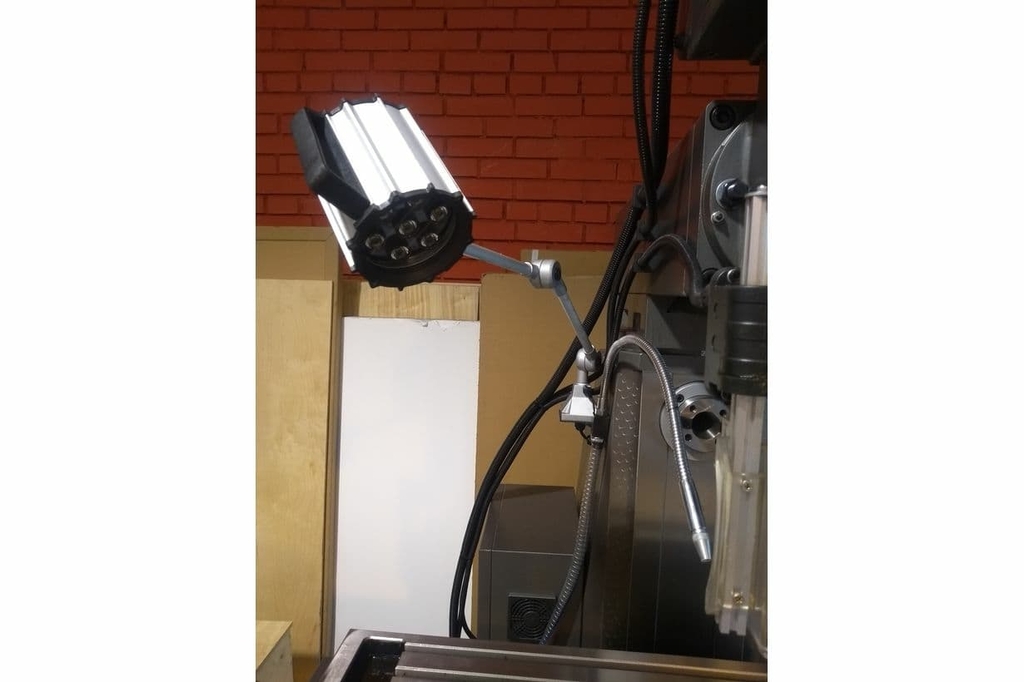

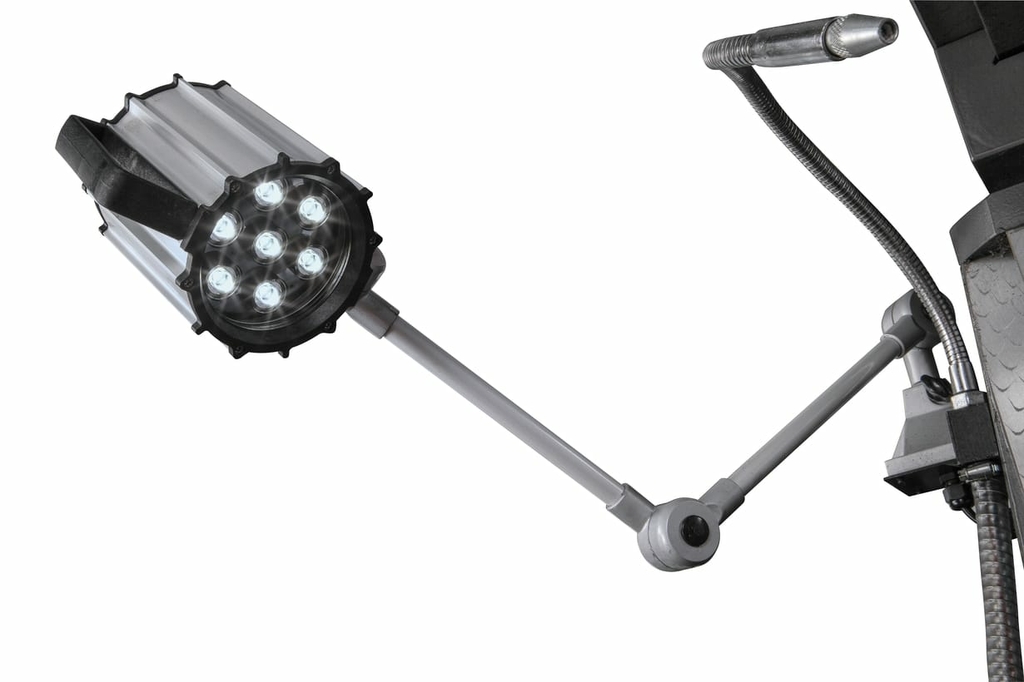

Удобство в работе В конструкции станка предусмотрена лампа с гибким шлангом для освещения рабочей зоны. |
 |
Безопасность использования Пластиковый экран защищает от вылета искр и стружки в процессе обработки, не закрывая обзор оператору. |
 |

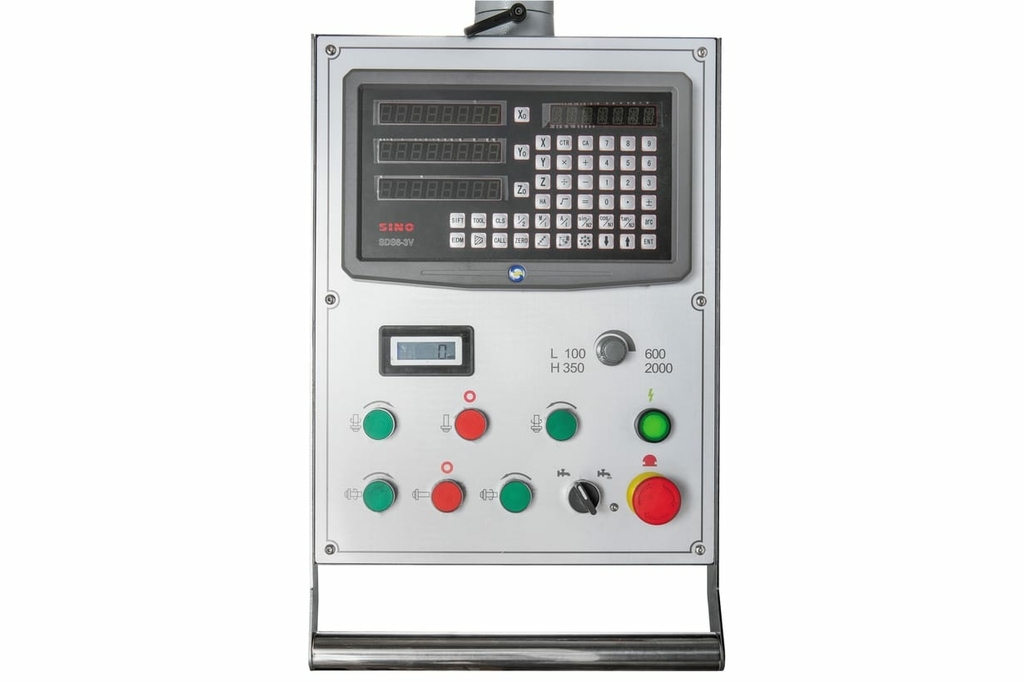

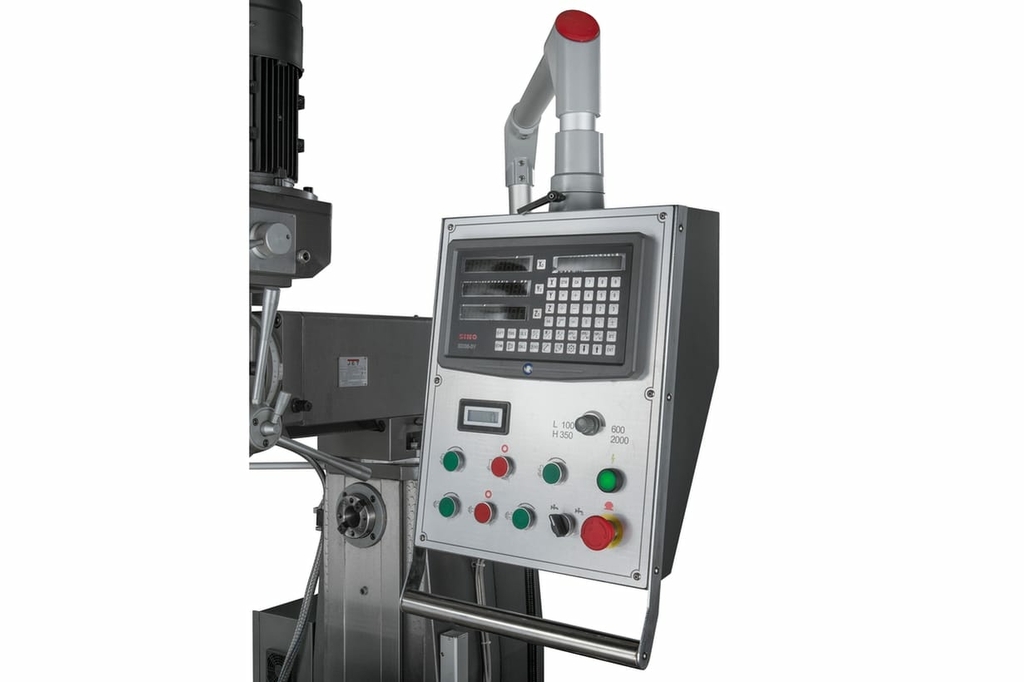

Точность настройки Панель управления оснащена кнопками и цифровой индикацией частоты вращения шпинделя. |
 |
Защита от перегрева Система подачи СОЖ в зону сверления своевременно охлаждает инструмент, не давая ему перегреваться. |

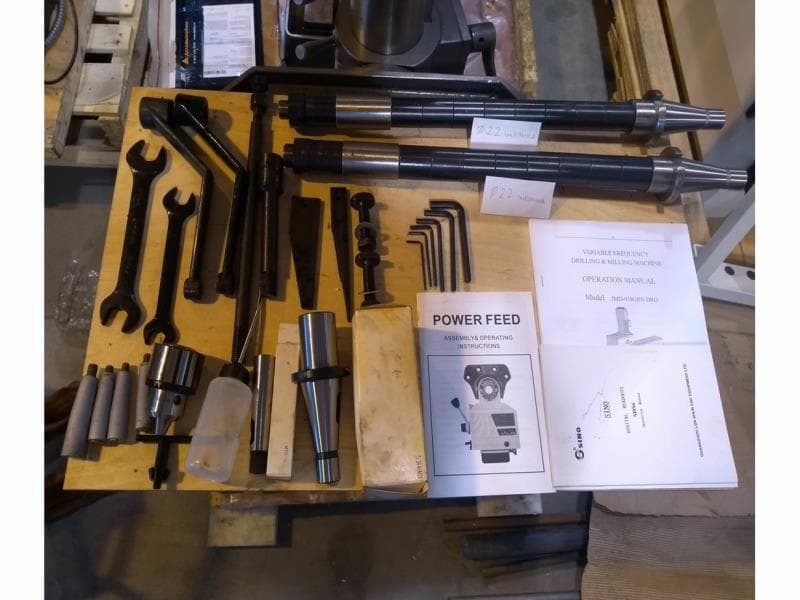

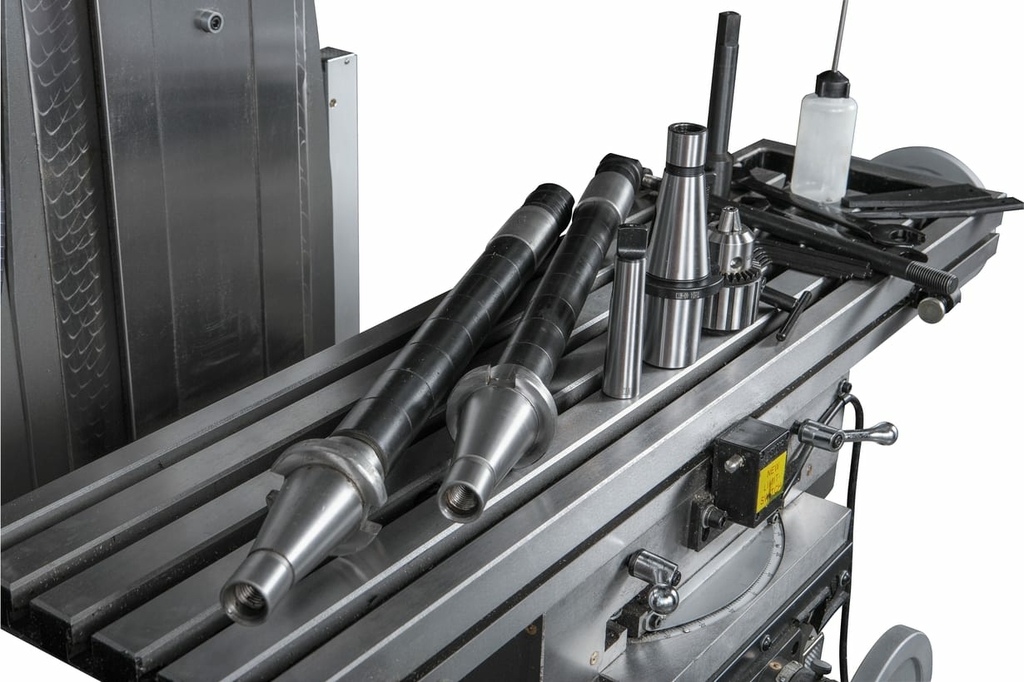

Комплектация
- Шомпол, М16.
- Оправка, ISO40, MT3.
- Оправка, MT3, MT2.
- Дорн, ISO40, В18.
- Сверлильный патрон, 3-16 мм, В18.
- Болт М14х55 (с шайбой и гайкой) для Т-образного паза, 2 шт.
- Набор шестигранных ключей.
- Клин-выколотка, 2 шт.
- Оправка горизонтального шпинделя, Ø 22 мм со шпоночным пазом.
- Оправка горизонтального шпинделя, Ø 27 мм со шпоночным пазом.
- Рожковый ключ, 17-19.
- Рожковый ключ, 22-24.
- Масленка.
- Инструкция по эксплуатации.
- Упаковка.
