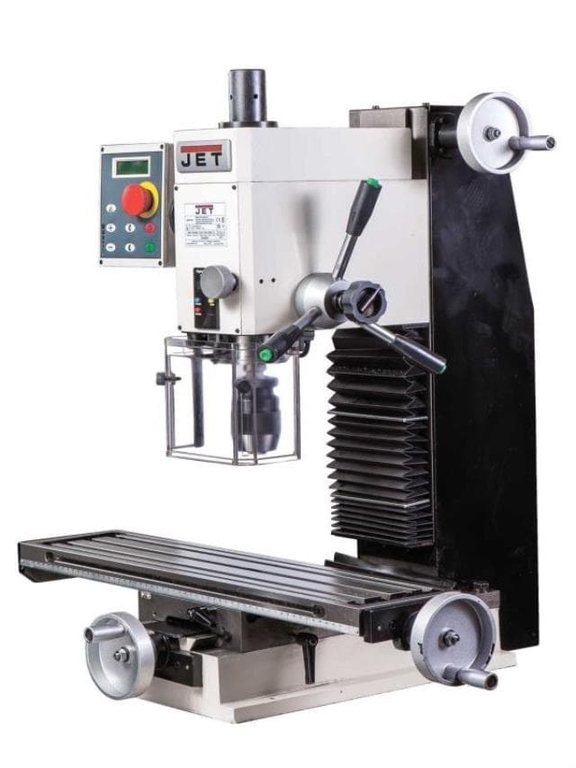

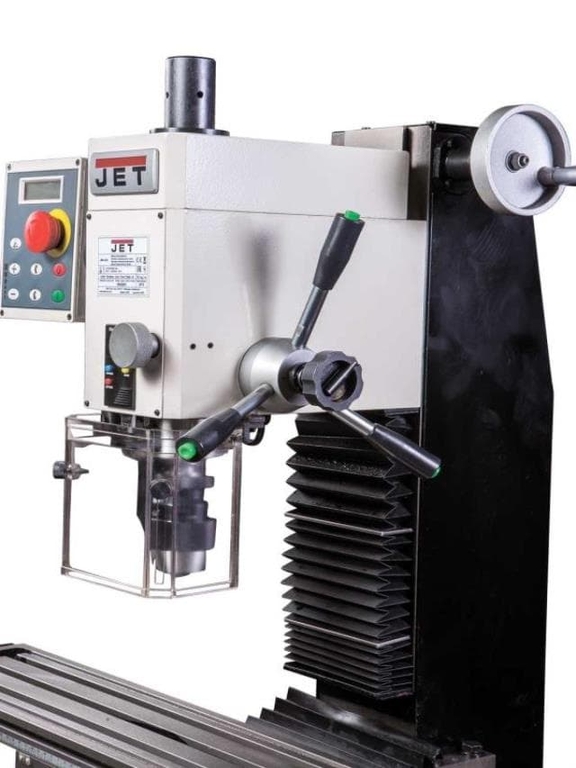

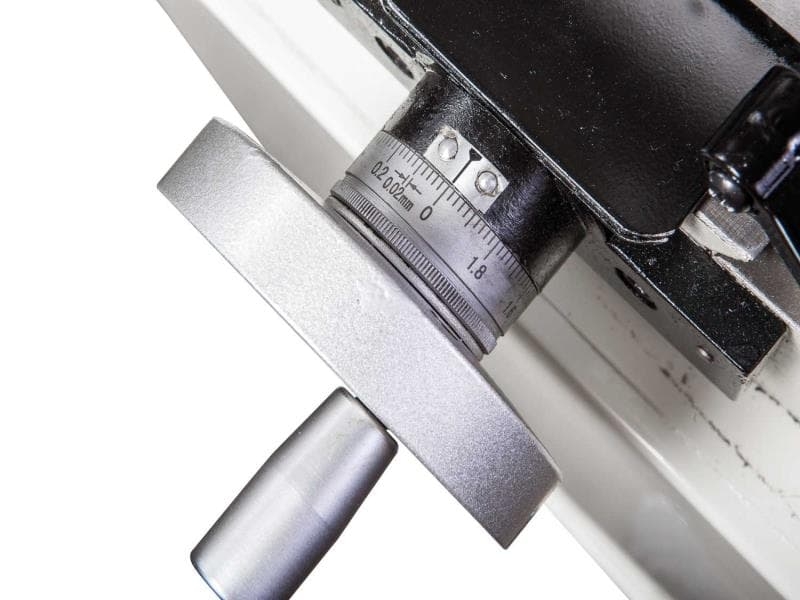

Фрезерно-сверлильный станок Jet JMD-X2S (50000065M)

Фрезерно-сверлильный станок Jet JMD-X2S Jet JMD-X2S - это универсальный станок, который сочетает в себе функции фрезера и сверлильного станка, обеспечивая высокую точность и эффективность работы. Этот станок идеально подходит для производства деталей из металла, пластика и других материалов.

Особенности и преимущества:

• Компактный размер и высокая мощность
• Точная настройка и удобное управление
• Высокая скорость и производительность
• Надежность и долговечность
• Многофункциональность и универсальность

Назначение и сферы применения:

Фрезерно-сверлильный станок Jet JMD-X2S подходит для широкого спектра работ, включая сверление отверстий, фрезеровку пазов, нарезание резьбы и многие другие операции по обработке материалов. Он идеально подходит для использования в машиностроении, металлообработке, автомобильной промышленности, а также для мастерских и производств различного масштаба. Фрезерно-сверлильный станок JET JMD-X2S 50000065M является моделью индустриального класса и позволяет обрабатывать металлические поверхности. Установка выполняется из высокопрочного чугуна, что существенно минимизирует уровень вибраций во время работы, а также значительно продлевает срок службы. Станок оснащается панелью управления с цифровой индикацией рабочих параметров. Основной особенностью данного устройства является выполнение в заготовках резьбы высокого качества. Агрегат оборудуется кнопкой реверса, что исключает возможность поломки метчика во время нарезки.

Описание фрезерно-сверлильного станка JMD-X2S

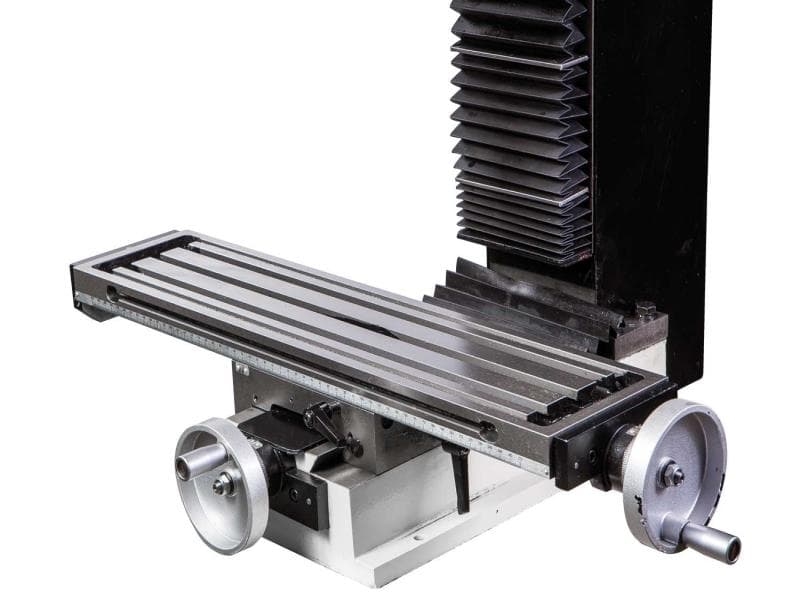

Фрезерно-сверлильный станок JMD-X2S от компании JET предназначен для сверления заготовок из различных сортов стали и сплавов, обработки при помощи фрезы наружных и внутренних поверхностей деталей любой сложности, а также нарезания резьбы. Станок ориентирован на небольшие предприятия, выпускающие штучную или мелкосерийную продукцию широкого ассортимента. Так же он будет интересен тем заказчикам, кому не требуется потоковое производство: ремонтным мастерским, конструкторским бюро, автомобильным сервисам, частным мастерам и другим заказчикам.  Максимальный диаметр сверления, с которым справится JET JMD-X2S – 20 мм (М12), максимальный диаметр торцевой фрезы – 50 мм, концевой – 16мм. Расстояние шпиндель–стойка у данной модели составляет 190 мм, шпиндель-стол 75-340 мм. Размеры стола соответствуют классу оборудования: 595 х 140 мм, ход стола - 394х185 мм. Стол имеет крестообразные направляющие типа "ласточкин хвост", по мере износа предусмотрена возможность подтягивания клина. JMD-X2S практически полностью выполнен из чугуна, что позволяет эффективно гасить вибрации при различных режимах работы. Достоинство JMD-X2S – возможность нарезания резьбы. Для этого на рукоятке управления вылетом пиноли предусмотрена кнопка, запускающая реверс.  Реверс гарантирует качество нарезаемой резьбы и сводит к минимуму вероятность сломать мечик. Кроме того, предусмотрена возможность микроподачи вылета пиноли, это обеспечивает особо точное фрезерование или сверление на строго заданную глубину. Станок поставляется в хорошей комплектации, в нее входят зажимная тяга М10, сверлильный патрон B16 с оправкой, зажим от 1 до 13 мм, защитный экран, пульт управления с индикацией частоты вращения, цифровой индикатор перемещения пиноли и набор инструмента для обслуживания.

УСТАНОВКА СТАНКА

ОСТОРОЖНО! НЕ ПЫТАЙТЕСЬ ИСПОЛЬЗОВАТЬ СТАНОК ДО ЗАВЕРШЕНИЯ УСТАНОВКИ И ПРОВЕДЕНИЯ ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ Станок должна устанавливаться на прочном и устойчивом верстаке достаточной высоты, так чтобы вам не приходилось сгибаться, чтобы производить нормальные операции. Убедитесь, что место достаточно освещено, чтобы вам не пришлось работать в собственной тени. Мы настоятельно рекомендуем, чтобы машина была крепко прикручена болтами к прочному верстаку с использованием просверленных отверстий, чтобы прочно закрепить ножки машины. Это обеспечит достаточную устойчивость и соответственно дополнительную безопасность. Чтобы сделать это, сначала просверлите четыре сквозных отверстия диаметром М12 в рабочей поверхности, на расстоянии, показанном на рисунке ниже, а затем используйте болты М12 соответствующей длины, а также плоские шайбы (не включены в комплект поставки).

РАБОТА СТАНКА Jet JMD-X2S

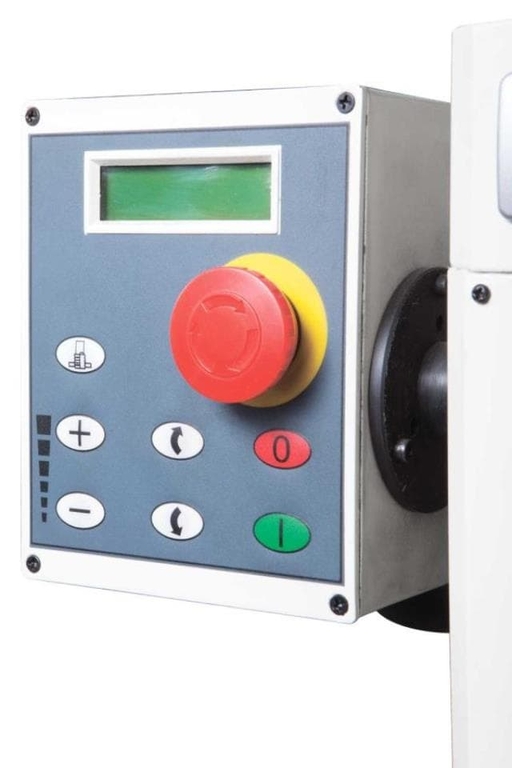

Вставьте штепсельную вилку в розетку. Затем сбросьте аварийный переключатель путем поворачивания красной круглой головки выключателя. Загорится дисплей частоты вращения шпинделя, значит питание включено. 2. Нажмите кнопку «Пуск» (зеленая овальная кнопка с обозначением «I») на сенсорной панели, на дисплее скорости вращения шпинделя с правой стороны появится надпись «0100 FORWARD». Примечание: «0100 FORWARD» означает самую низкую скорость станка. 3. Далее можно нажимать кнопки « » или « ». При нажатии кнопки « » шпиндель будет вращаться в прямом направлении, при нажатии кнопки « » - в обратном. 4. Нажмите кнопку «+», частота вращения шпинделя увеличится. Есть два способа увеличения частоты вращения шпинделя: при однократном коротком нажатии на кнопку частота возрастет на 10 об/мин, при долгом нажатии на кнопку «+» скорость будет быстро увеличиваться, максимальная частота – 2000 об/мин. Также можно уменьшить частоту вращения шпинделя, нажав на кнопку «-». Уменьшение частоты осуществляется аналогично увеличению. 5. Нажмите кнопку «Стоп» (красная овальная кнопка с обозначением «0»), шпиндель остановится. При повторном нажатии кнопки «Пуск» шпиндель автоматически начнет вращаться с той скоростью, которая была установлена последней. При возникновении аварийной ситуации при работе на фрезерном станке нажмите на «Аварийный выключатель», и станок отключится. 6. Нажмите кнопку «Нарезание резьбы» (с изображением метчика, кнопка находится над кнопкой «+»), над ней загорится лампочка. Это означает включение режима нарезания резьбы, а кнопки на панели, изменяющие направление вращения шпинделя становятся неактивны. 7. Нарезание резьбы: максимальная частота вращения шпинделя в режиме нарезания резьбы составляет 500 об/мин. Нажмите кнопку на конце рукоятки: один раз для вращения шпинделя в прямом направлении, повторно – для реверса. Управлять шпинделем очень просто, так как на станке имеется три рукоятки, каждая из которых имеет на конце управляющую кнопку. 8. Для включения микроподачи, необходимо блокировать выкат пиноли затягиванием рукоятки (F, рис.1). Микроподача обеспечивается поворотом маховичка (С, рис.1).

Преимущества

• Высокое качество комплектующих;
• Плавная регулировка вращения шпинделя;
• Выходная мощность - 0.75 кВт/S1 100%;

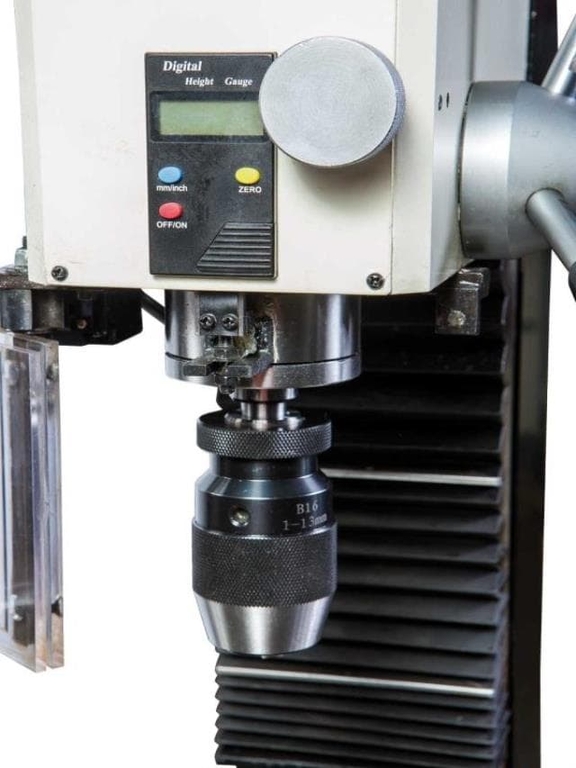

• Цифровая индикация вылета пиноли;
• Возможность микроподачи вылета пиноли обеспечивает точное фрезерование на заданную глубину;
• Передача - ременная (зубчатый ремень);
• Тип электродвигателя - бесколлекторный;
• Направляющие типа "ласточкин хвост" закалены и отшлифованы, а также имеют возможность регулировки по мере износа посредством клина.
• Чугунный корпус
• Цифровая индикация вылета пиноли
• Возможность нарезания резьбы
• Плавная регулировка вращения шпинделя

Технические характеристики станка Jet JMD-X2S

Напряжение, В	230
Максимальный диаметр сверления сталь, мм	20
Максимальный диаметр сверления чугун, мм	22
Максимальный диаметр торцевой фрезы, мм	50
Максимальный диаметр концевой фрезы, мм	16
Максимальный диаметр нарезаемой резьбы, мм	М12
Сверлильный патрон	1-13
Частота вращения вертикального шпинделя, об/мин	40 - 2000
Количество скоростей вертикального шпинделя, шт	плавно
Ход пиноли шпинделя, мм	70
Диаметр пиноли, мм	60
Шомпол	М12
Конус вертикального шпинделя	МК-3
Расстояние от вертикального шпинделя до стола, мм	75 - 340
Расстояние от вертикального шпинделя до стойки, мм	190
Размер стола по оси X и Y, мм	595 x 140
Ход стола по оси X и Y, мм	394 x 185
Ход головы по оси Z, мм	290
Ширина Т-образного паза стола, мм	12
Расстояние между пазами стола, мм	35
Количество Т-образных пазов стола, шт	3
Тип двигателя	Бесколлекторный
Мощность вертикального двигателя, кВт	0,75
Длина, мм	725
Ширина, мм	620
Высота, мм	880
Масса, кг	110
Длина в упаковке, см	75
Ширина в упаковке, см	70
Высота в упаковке, см	90
Масса в упаковке, кг	125

Особенности станка JET JMD-X2S
