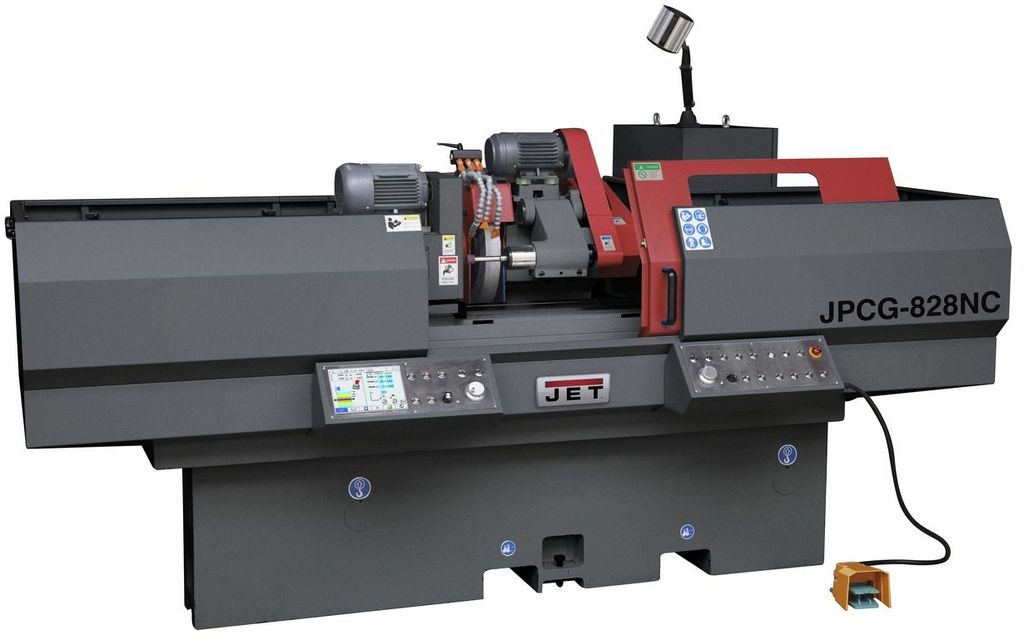

JET JPCG-828NC Круглошлифовальный станок

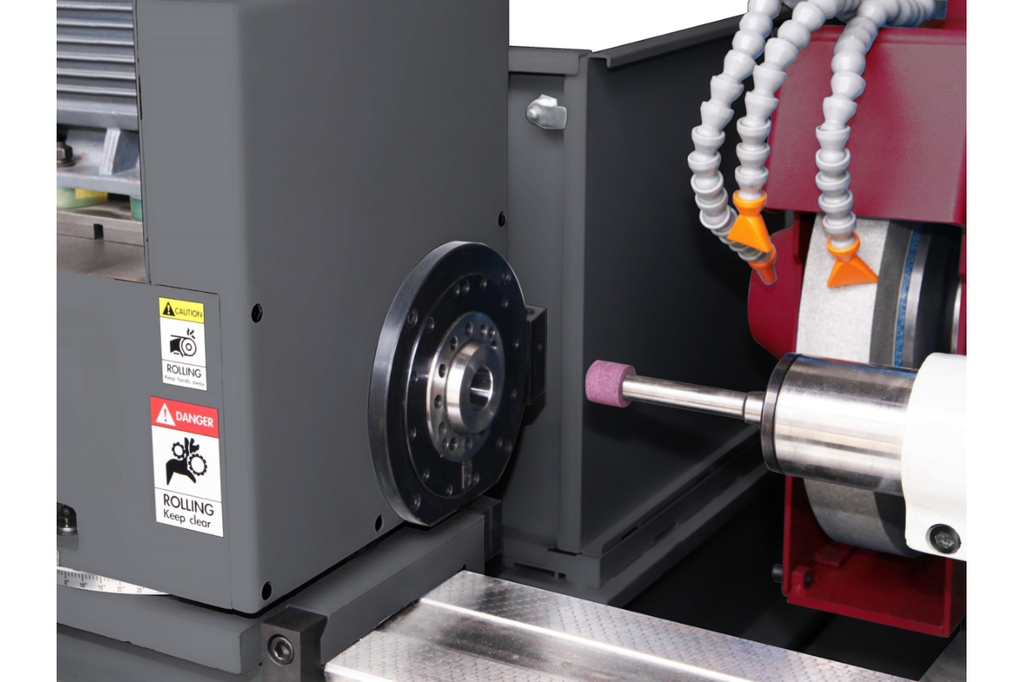

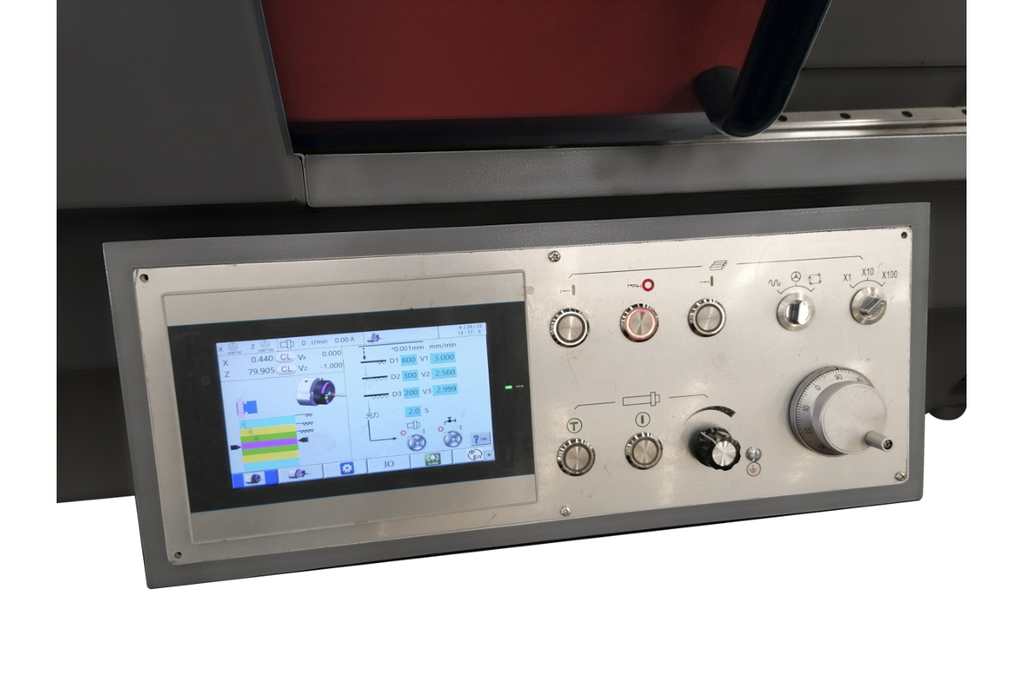

Круглошлифовальный станок JET JPCG-828NC предназначен для шлифования цилиндрических деталей на машиностроительных заводах, инструментальных производствах и в автомобильной промышленности. Станок используется для шлифования цилиндров с помощью циклического перемещения шлифовальной головки. При определенных условиях станок может также шлифовать торцевую поверхность срезом шлифовального круга; заготовка может быть зажата в центрах или зажимном патроне. Универсальный круглошлифовальный станок - это очень эффективный станок, в котором используются передовые механические, электрические, серво управляемые и гидравлические технологии. Система управления станком оснащена усовершенствованным ПЛК и цветной сенсорной панелью, а также гениальным встроенным меню для нескольких процессов, что делает управление станком простым и эффективным. Станок состоит из станины, рабочего стола, приводной рабочей головки, шлифовальной головки для наружного шлифования, внутришлифовальным устройством и задней бабки. Рабочий стол перемещается по направляющей станины (ось Z), и стол образован верхним столом и нижним столом, верхний стол может поворачиваться для шлифования конической поверхности. Рабочий стол приводится в движение серводвигателем и ШВП, может осуществлять ручную подачу, толчковую подачу, автоматическую подачу и набор перемещений. Шлифовальная головка совершает поперечное перемещение (ось X): перемещается по линейной направляющей и приводится в движение серводвигателем и ШВП. Прецизионная линейная направляющая обеспечивает плавное движение, высокую точность и быструю реакцию. Также она может выполнять ручную подачу, толчковую подачу и автоматическую подачу, а также функцию быстрого реверса. Приводная рабочая головка и хвостовик установлены на рабочем столе для зажима обрабатываемой детали и ее поворота. Станок оснащен защитными кожухами с электрозамками. В стандартной комплектации станок оснащен полупрозрачным экраном.

Технические характеристики

Высота центров	135
Ø наруж. шлифования без центров, мм	8-200
Ø наруж. шлифования в центрах, мм	8-60
Длина внешнего шлифования, мм	600
Ø внутреннего шлифования, мм	25-100
Глубина внутреннего шлифования, мм	125
Максимальный вес заготовки, кг	100
Перемещение рабочего стола, мм	700
Скорость вертикальной подачи, м/мин	0,03-6
Микроподача, мм	0,005
Диапазон поворота стола, град	-2-9°
Мощность серводвигателя, кВт	1,5
Поперечный ход, мм	205
Скорость поперечной подачи, мм/мин	0,03-6
Шаг поперечной подачи, мм	0,001
Мощность серводвигателя, кВт	1,5
Скорость шпинделя, об/мин	26-260
Угол поворота	0-90°
Конус центра шпиндельной бабки	МК4
Доступный диаметр патрона, мм	200
Мощность двигателя шпиндельной бабки, кВт	1,1
Размер шлифовального круга, мм	Ø400х50хØ127
Окружная скорость круга, м/с	45
Скорость вращения шпинделя, об/мин	2140
Быстрый обратный ход, мм	50
Диапазон поворота головки шлиф. круга	-10°
Мощность двигателя шлифовальной головки, кВт	4,0
Ход пиноли, мм	30
Конус центра задней бабки	МК4
Привод двигателя задней бабки	пневмо
Скорость вращения шпинделя шлифовальной головки, об/мин	10 000
Мощность двигателя внутришлиф. устройства, кВт	1,1
Размер шлифовальной оправки, мм	Ø32х25хØ10
Мощность насоса СОЖ, кВт	0,125
Скорость потока подачи СОЖ, л/мин	25
Мощность насоса подачи смазки, кВт	0,1
Общая мощность, кВт	12,5
Производственная площадь, см	400х250х200
Площадь пола для установки станка (ДхШ), мм	350х2015
Масса, кг	2700
Длина в упаковке, см	345
Ширина в упаковке, см	210
Высота в упаковке, см	180
Масса в упаковке, кг	3400

Комплектация

• Дерево
• Металл

• Модель JPCG-828NC
• Type Круглошлифовальный станок
