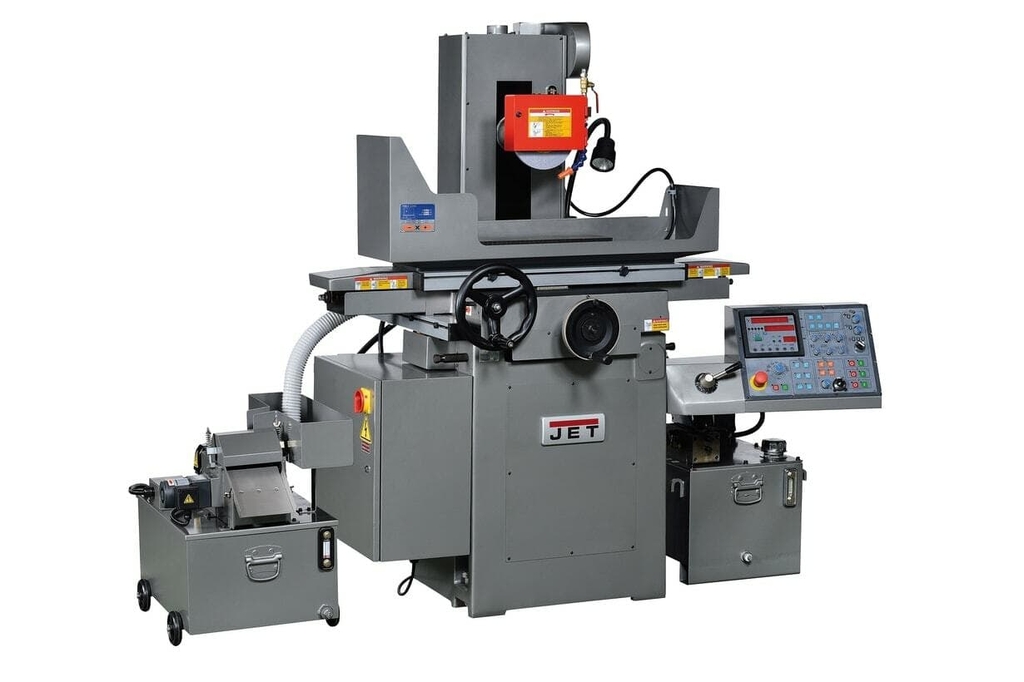

Плоскошлифовальный станок Jet JPSG-0618SD (50000975T)

Плоскошлифовальный станок Jet JPSG-0618SD – это надежное и высокоточное оборудование, которое позволит вам выполнять шлифовку различных деталей с высокой точностью и качеством.

Преимущества

• Мощность двигателя 1,5 л.с. обеспечивает эффективную работу станка.
• Рабочая поверхность стола 152x457 мм позволяет обрабатывать различные детали.
• Стойкая и прочная конструкция обеспечивает долгий срок службы станка.
• Простая настройка и удобное управление делают работу с оборудованием максимально комфортной.

Назначение

Плоскошлифовальный станок Jet JPSG-0618SD предназначен для шлифовки различных поверхностей, создания плоских и ровных деталей, а также для обработки металлических и деревянных изделий.

Сферы применения

Этот станок идеально подходит для использования в металлообрабатывающих предприятиях, автомастерских, столярных цехах и других производственных помещениях, где требуется высокая точность и качество обработки деталей. Плоскошлифовальный станок JET JPSG-0618SD открывает линейку полностью автоматических плоскошлифовальных станков производства компании JET. Это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, таких как авиастроительные предприятия, конструкторские бюро и т.д. На JPSG-0618SD можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 9 до 50 микрон и чистовом, с диапазоном подач от 1 до 9 микрон. Программа обработки, которая вводится с блока управления, включает в себя подход шпинделя и отвод его после обработки, величину чистового и чернового шлифования. Предусмотрено программирование количества проходов при шлифовании за 1 съем, а также настройка количества выхаживаний при достижении заданного размера. Размер рабочего стола у этой модели составляет 406х1020 мм, его продольное перемещение - 1060 мм в автоматическом (гидравлическом) режиме и 1100 мм в ручном. Автоматическая постоянная скорость поперечной подачи выбирается из диапазона 20-320 мм/мин, максимальное автоматическое перемещение - 430 мм, ручное - 460 мм. Частота вращения шпинделя у этой модели - 2850 об/мин, имеется механизм его быстрого подъема. Предусмотрена автоматическая система смазки основных узлов и агрегатов, включая направляющие, а также подвод СОЖ в зону шлифовки. Во время шлифовки дисплей блока управления индицирует положение по оси Y, показывающее действительное положение шпинделя, также выводятся параметры начала отсчета, величины чернового шлифования, начальной точки чистового шлифования, заданная координата, точка подъема, периодичность выхаживания и т.п. Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитный экран, регулируемые установочные опоры.

Особенности оборудования JET JPSG-0618SD

• Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
• Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
• На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя

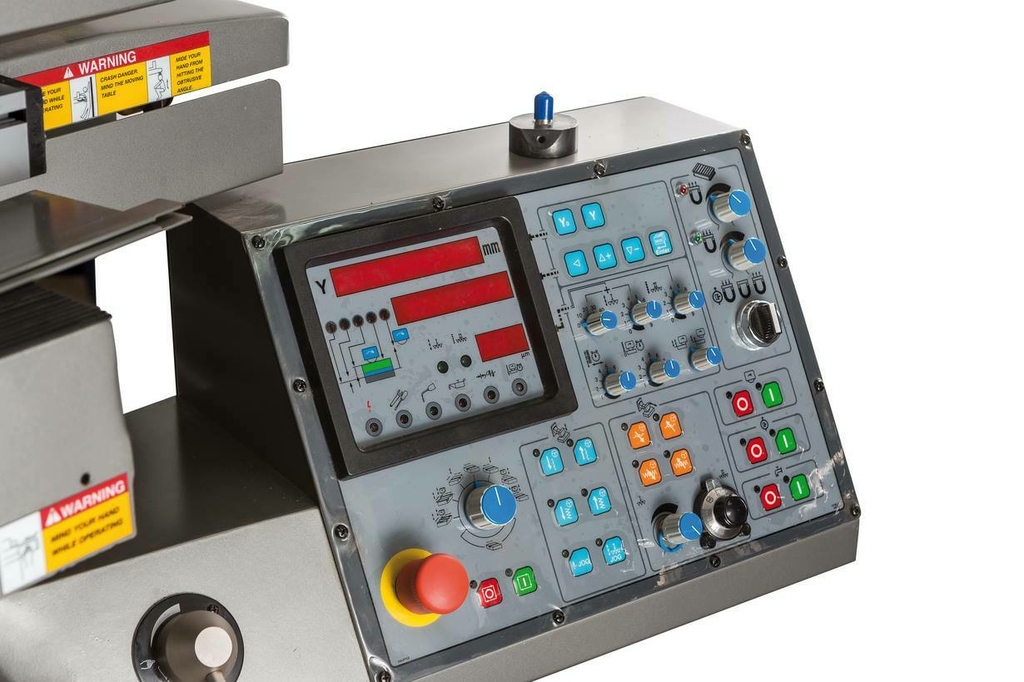

• Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
• Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
• Скорость выхаживания шлифовального круга регулируется на пульте управления

Технические характеристики JPSG-0618SD

Характеристика	Значение
Размер стола	152 х 460 мм
Макс. длина продольного шлифования	480 мм
Макс. длина поперечного шлифования	168 мм
Макс. расстояние ось шпинделя-стол	460 мм
Размер электромагнитного стола	150 х 450 мм
Продольное перемещение стола
- гидроцилиндр	480 мм
- вручную	510 мм
Скорость перемещения стола, плавно	5 - 23 м/мин
Поперечное перемещение стола
Автоматическое поперечное перемещение	1 - 10 мм
Макс. автоматическое поперечное перемещение	180 мм
Макс. ручное поперечное перемещение	195 мм
Поперечный ход стола за оборот маховика	5 мм
Цена деления нониуса поперечного перемещения	0,02 мм
Вертикальное перемещение шпинделя
Автоматическая подача	0,001 - 0,05 мм
Шаг автоматической подачи	0,001 мм
Ускоренное перемещение	250 мм/мин
Минимальное ускоренное перемещение	6 мм/мин
Перемещение шпинделя за оборот маховика	1 мм
Цена деления нониуса вертикального перемещения	0,005 мм

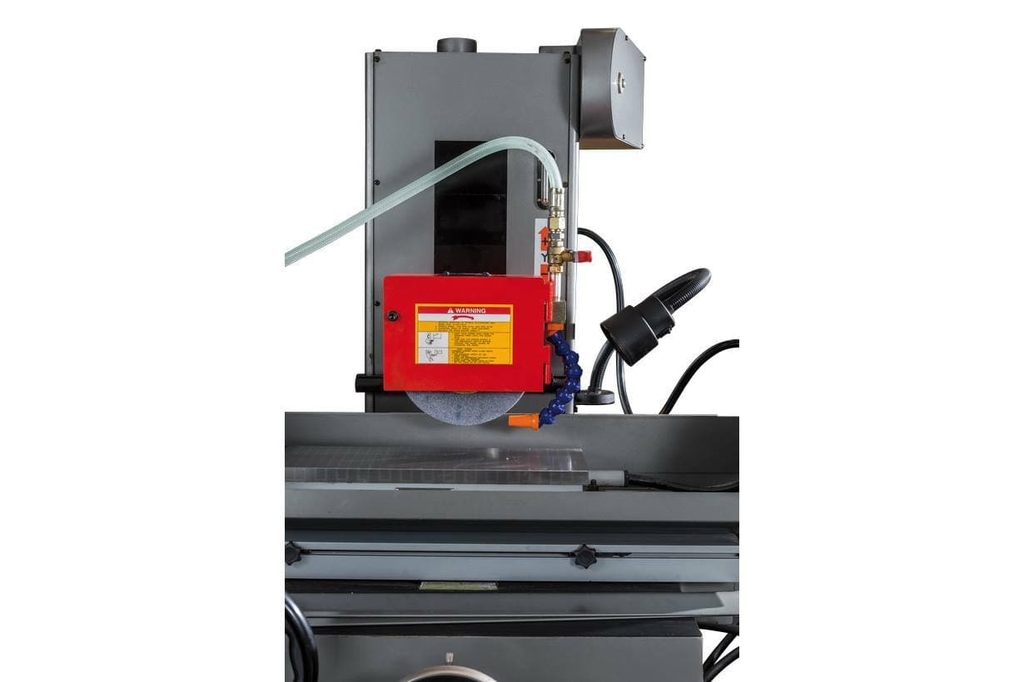

Шпиндель
Частота вращения шпинделя	2850 об/мин
Диаметр шлифовального круга	203 мм
Ширина шлифовального круга	12,7 мм, макс.19
Отверстие шлифовального круга	31,75 мм
Мощность
Шпиндель S 1 100%	1,5 кВт
Гидростанция	0,75 кВт
Двигатель поперечной подачи	0,04 кВт
Мощность двигателя перемещения суппорта	0,04 кВт
Мощность общая	3,0 кВт
Габаритные размеры (ДхШхВ)	1810 х 1135 х 1660 мм
Масса	850 кг

Стандартное исполнение станка JET JPSG-0618SD

• Электромагнитный стол
• Шлифовальный круг с фланцами и съемником
• Балансировочный стенд с оправкой
• Автоматическая система смазки

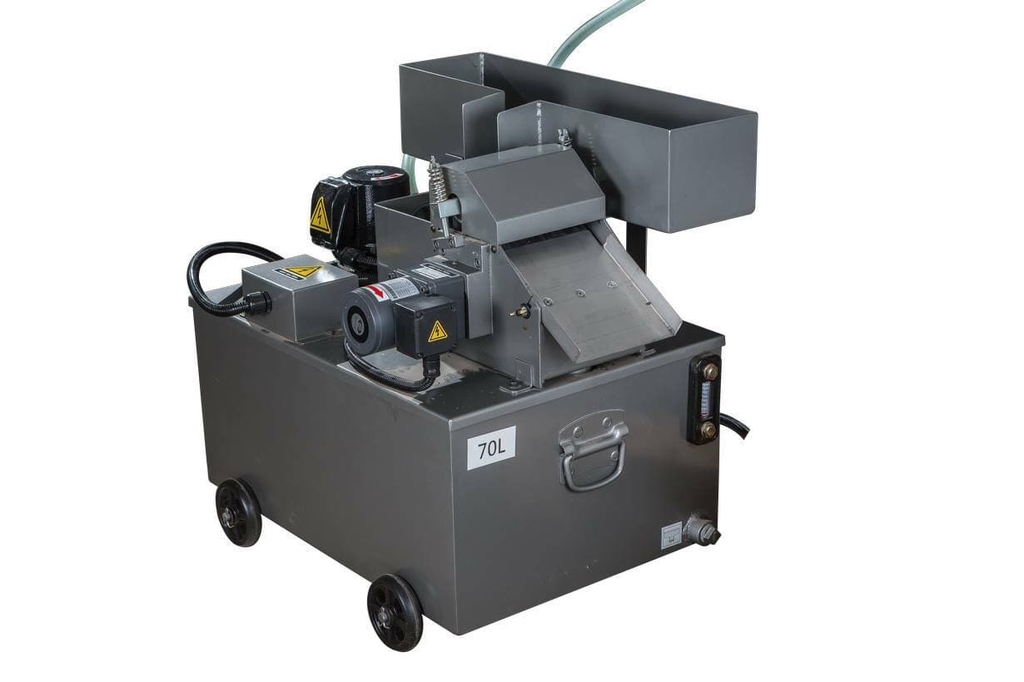

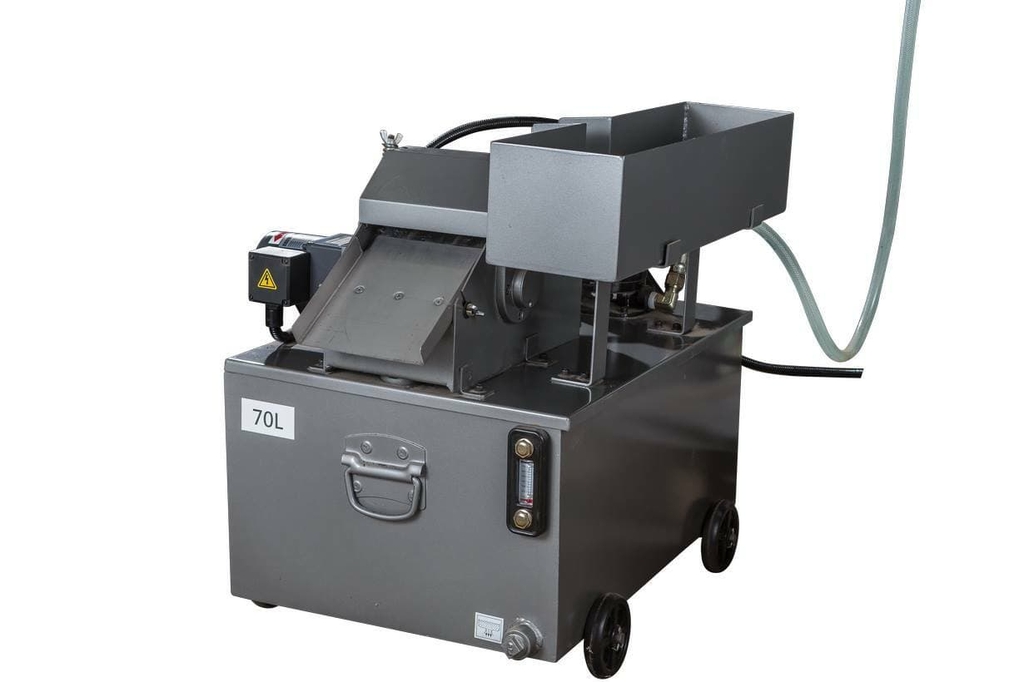

• Система подвода СОЖ с магнитным сепаратором
• Алмазный карандаш для правки круга
• Поперечная подача на ШВП
• Лампа местного освещения
• Защитный экран
• Регулировочные опоры

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø шлифовального круга, мм 203
• Длина стола, мм 460
• Макс. обороты 2850
• Напряжение, В 380
• Мощность, кВт 3
• Масса, кг 850
• Объем для доставки, м3 3.41
• Модель JET JPSG-0618SD
• Производство Китай
