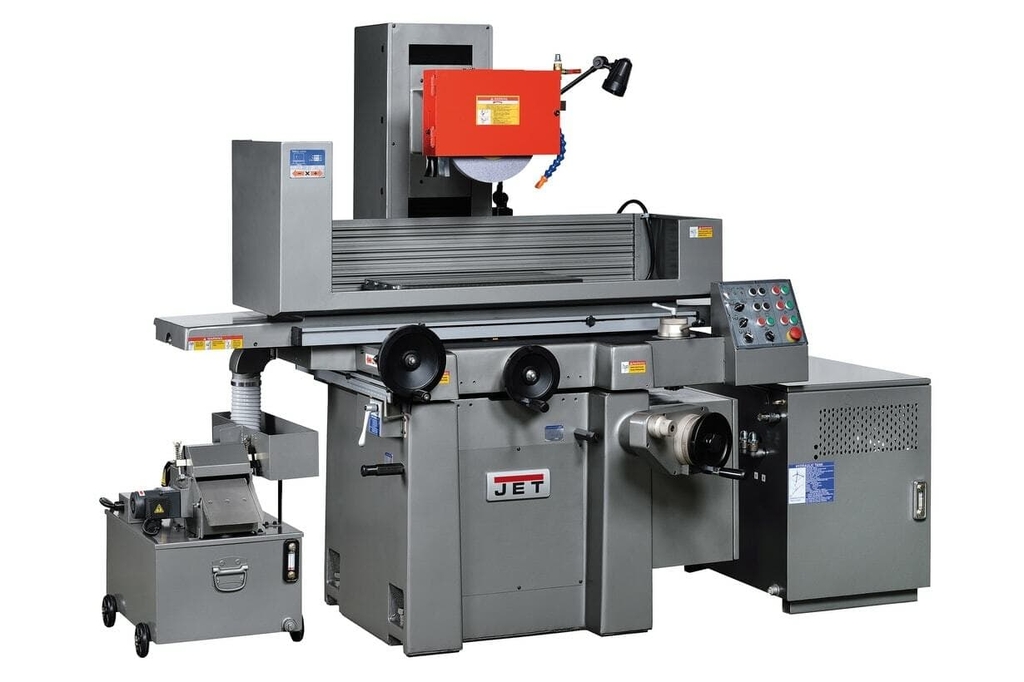

Плоскошлифовальный станок Jet JPSG-1224AH (50000979T)

Особенности плоскошлифовального станка Jet JPSG-1224AH:

• Рабочая поверхность 305x610 мм
• Высокая точность обработки
• Удобная система управления
• Надежность и долговечность

Преимущества плоскошлифовального станка Jet JPSG-1224AH:

• Идеально подходит для обработки деталей различной сложности
• Эффективно справляется с различными материалами
• Прост в эксплуатации и обслуживании
• Обеспечивает высокую производительность и качество обработки

Плоскошлифовальный станок Jet JPSG-1224AH - незаменимый инструмент для предприятий, занимающихся производством и обработкой деталей. Благодаря своей надежности и точности, он позволяет быстро и качественно обрабатывать различные материалы, обеспечивая идеальный результат. Этот станок идеально подходит для использования в машиностроении, металлообработке, автомобильной промышленности и других отраслях, где требуется высокая точность и качество обработки. Выбирая плоскошлифовальный станок Jet JPSG-1224AH, вы выбираете надежность, качество и профессионализм. Обеспечьте своему предприятию лучшее оборудование для достижения высоких результатов! Высокоточный плоскошлифовальный станок JET PSG-1224AH уже успел получить множество положительных отзывов от специалистов  в области металлообработки во многих странах мира. Станок способен решить задачи по шлифовке заготовок с целью достижения строго заданной чистоты поверхности и получения особоточных размеров деталей. Он будет незаменим на высокоточных производствах, включая военную, авиационную, автомобильную промышленность, а также в конструкторских бюро и исследовательских центрах. PSG-1224AH оборудован автоматическими гидравлическими системами продольного и поперечного перемещения рабочего стола.

Описание Jet JPSG-1224AH

В данной модели опускание шпинделя производится оператором в ручную с помощью маховика, при этом цена деления нониуса составляет всего 0,005 мм (5 микрон). Размер рабочего стола  PSG-1224AH - 300x600 мм, длинна и ширина шлифования также составляют 600 и 300 мм соответственно. Продольное перемещение стола с помощью гидравлики - до 650 мм, в ручную - до 730 мм, скорость продольного перемещения стола плавно выбирается из диапазона 5-20 м/с. Автоматическое поперечное перемещение можно выбирать из диапазона 1-19 мм, максимальное автоматическое перемещение - 310 мм, ручное - 340 мм.  Поперечный ход стола за один оборот маховика составляет 5 мм, цена деления нониуса - 0,02 мм. Шпиндель станка вывешен на 4 подшипника, что повышает точность обработки и увеличивает ресурс изделия. Шлифовка осуществляется с постоянной скоростью 1450 об/мин, диаметр круга 304 мм. Станина станка выполнена из высококлассного серого чугуна, имеет усиленные стенки и дополнительные ребра жесткости, что обеспечивает повышенную жесткость конструкции и сводит к минимуму вибрации при работе.  Как и все оборудование в данной линейке, JET PSG-1224AH оснащен системой автоматической смазки основных узлов и агрегатов, предусмотрена подача СОЖ в зону шлифовки. Станок управляется с помощью эргономичного блока управления с интуитивно понятным интерфейсом, что облегчает освоение станка оператором и делает его работу более комфортной.

• Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
• База, направляющие, стол и стойка изготовлены из высококачественного чугуна
• Автоматизированные операции по 2-м координатам
• Ускоренное вертикальное перемещение шпинделя
• 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
• Автоматическая система смазки с индикатором минимального уровня масла
• Удобный пульт управления с размещенными на нем кнопками и переключателями

Другие модели станков представлены в разделе «Плоскошлифовальные станки по металлу».

Преимущества Jet JPSG-1224AH

• Устойчивость к вибрации;
• Автоматизированные операции по 2 координатам;
• 4 шпиндельных подшипника (7 класс) для точной обработки;
• Индикатор минимального уровня масла;
• Максимальная длина продольного/поперечного шлифования - 600/300 мм;
• Габариты электромагнитного стола - 300х600 мм;
• Продольное перемещение стола с помощью гидроцилиндра / вручную - 650/730 мм;
• Максимальное автоматическое/ручное поперечное перемещение - 310/340 мм;
• Цена деления нониуса поперечного перемещения - 0.02 мм;
• Цена деления нониуса вертикального перемещения шпинделя - 0.001 мм;
• Ускоренное перемещение шпинделя - 150 мм/мин (вертикально);
• Перемещение шпинделя за один оборот маховика - 1 мм;
• Цена деления нониуса вертикального перемещения шпинделя - 0.005 мм;
• Отверстие шлифовального круга - 76.2 мм;
• Мощность привода шпинделя - 3.75 кВт;
• Мощность гидростанции - 1.5 кВт;
• Мощность двигателя поперечной подачи/перемещения суппорта - 0.08 кВт.

Технические характеристики Jet JPSG-1224AH

Максимальный вес заготовки, кг	310
Частота вращения вертикального шпинделя, об/мин	1450 об/мин
Напряжение, В	400
Размер стола, мм	300 x 600
Макс. длина продольного шлифования	600 мм
Макс. длина поперечного шлифования	300 мм
Макс. расстояние ось шпинделя-стол	585 мм
Размер электромагнитного стола	300 х 600 мм
- гидроцилиндр	650 мм
- вручную	730 мм
Скорость перемещения стола, плавно	5 - 20 м/мин
Автоматическое поперечное перемещение	1 - 19 мм
Макс. автоматическое поперечное перемещение	310 мм
Макс. ручное поперечное перемещение	340 мм
Поперечный ход стола за оборот маховика	5 мм
Цена деления нониуса поперечного перемещения	0,02 мм
Перемещение шпинделя за оборот маховика	1 мм
Цена деления нониуса вертикального перемещения	0,005 мм
Диаметр шлифовального круга	304 мм
Ширина шлифовального круга	31,75 мм
Отверстие шлифовального круга	76,2 мм
Гидростанция	1,5 кВт
Двигатель поперечной подачи	0,08 кВт
Мощность общая	6,2 кВт
Ускоренное перемещение	150 мм/мин
Шпиндель S1 100%	3,75 кВт
Двигатель перемещения суппорта	0,08 кВт
Длина, мм	2700
Ширина, мм	1600
Высота, мм	1850
Масса, кг	1990
Ширина в упаковке, см	212
Высота в упаковке, см	211
Масса в упаковке, кг	2250

Особенности JET JPSG-1224AH

	Охлаждение режущих элементов Модель оснащается системой СОЖ для охлаждения режущих элементов, что снижает степень их изнашивания.
	Комфорт в работе Подсветка рабочей зоны плоскошлифовального станка JET JPSG-1224AH ITA3A1224 обеспечивает комфортную работу оператора.

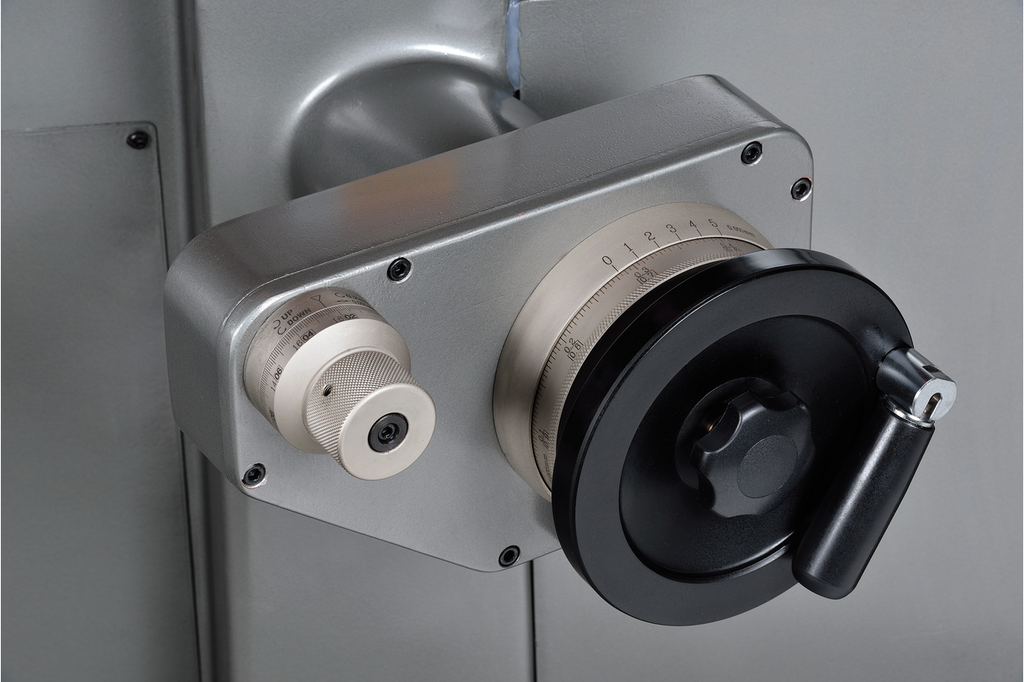

	Плавная регулировка Положение стола плавно регулируется с помощью системы маховиков, что позволяет точно позиционировать заготовку.
	Удобное управление Для удобства управления агрегат оснащается крупной панелью со всеми необходимыми переключателями и кнопками.

Комплект поставки

• Электромагнитный стол
• Система подвода СОЖ и система охлаждения
• Гидромотор и насос
• Балансировочное кольцо
• Лампа местного освещения
• Балансировочная оправка
• Шлифовальный круг
• Фланцы шлифовального круга
• Алмазный карандаш для правки круга
• Съемник шлифовального круга

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø шлифовального круга, мм 304
• Длина стола, мм 600
• Макс. обороты 1450
• Напряжение, В 380
• Мощность, кВт 6.2
• Масса, кг 2250
• Объем для доставки, м3 10.24
• Модель JPSG-1224AH
• Производство Тайвань
