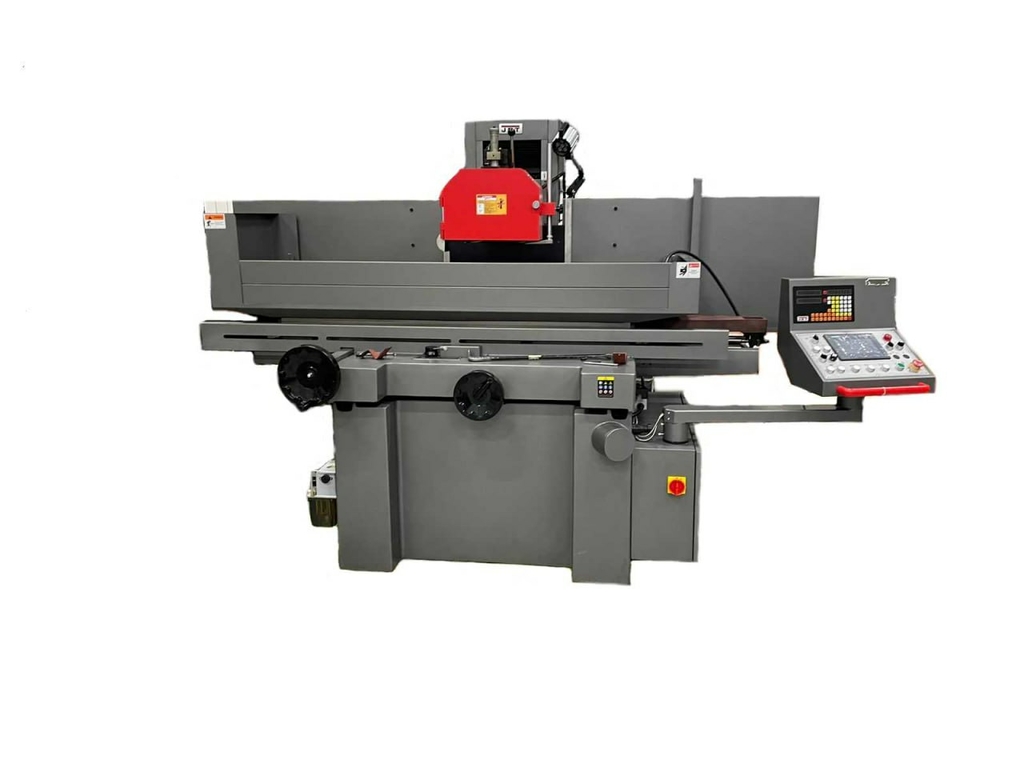

Плоскошлифовальный станок JET JPSG-1224SG

JPSG-1224SG - автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.

Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.

На JPSG-1224SG можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 20 до 50 микрон и чистовом, с диапазоном подач от 5 до 10 микрон.

Для обеспечения точной и стабильной работы, конструктив колонны имеет жесткую конструкцию, двойную стенку и дополнительные ребра жесткости, что позволяет минимизировать тепловые искажения, обеспечить плавное движение с низким уровнем шума.

Плавное перемещение рабочего стола осуществляется по двойной V-образной направляющей. Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.

Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается с автоматической подачей в диапазоне от 5 до 50мкм с помощью приводного серводвигателя Delta и PLC контроллера фирмы Siemens.

За вращение шпинделя отвечает главный двигатель мощностью 4000 Вт. Мощность двигателя гидростанции 2200Вт. Мощность насоса подачи СОЖ - 125Вт.

Частота оборотов шпинделя шлифовального круга у JPSG-1224SG постоянна и составляет 1450 об/мин, оптимально подобранный диаметр шлифовального круга - 350 мм. Точность подачи круга к заготовке соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1224SG оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.

Технические характеристики JPSG-1224SG

Комплектация

• Электромагнитный стол
• Гидростанция
• Бак с помпой подачи СОЖ
• Автоматическая система смазки
• Шлифовальный круг Электрокорунд белый
• WA46L5V35 с фланцем и съемником
• Балансировочная оправка
• Стойка для правки круга (без алмазного карандаша)
• Лампа местного освещения
• Съемные защитные экраны
• Регулировочные опоры
• Ящик с инструментом
• Комплект документации
