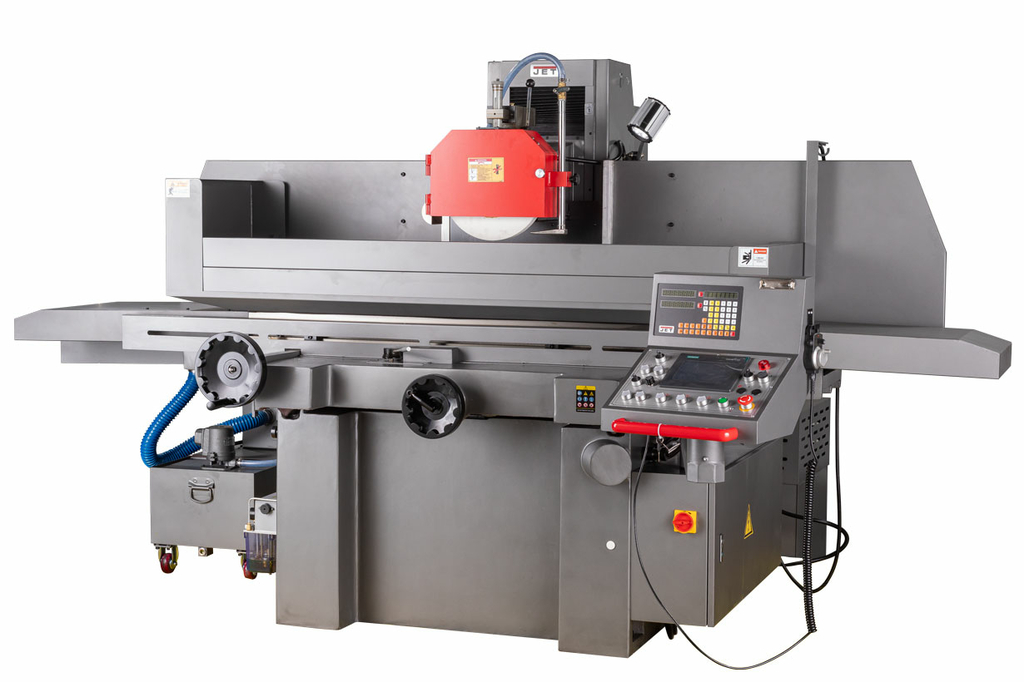

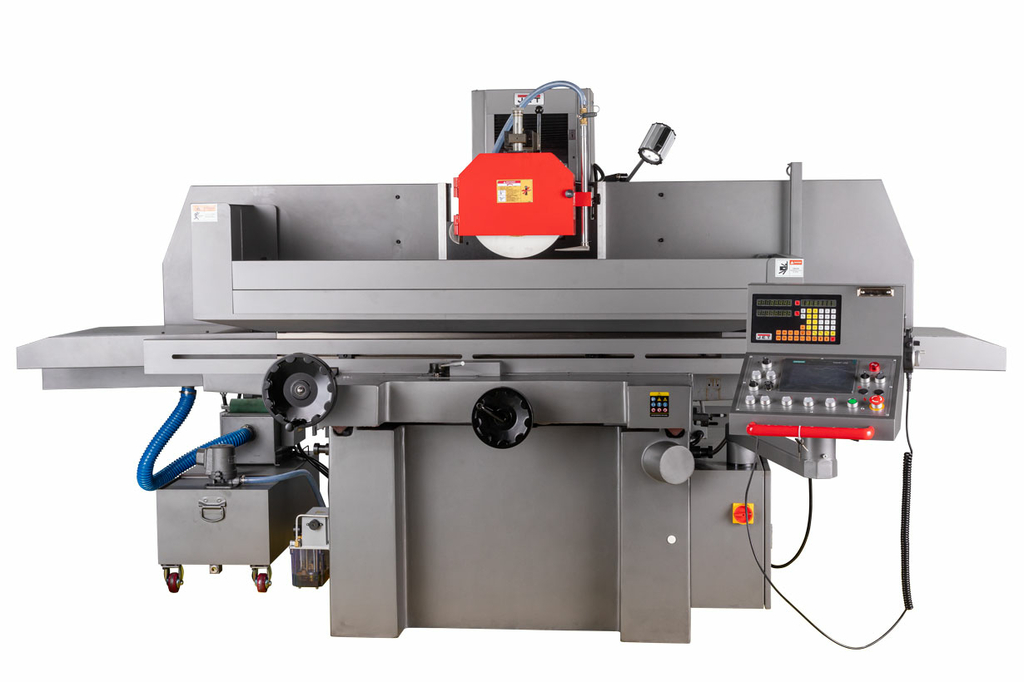

JET JPSG-1640SG Плоскошлифовальный станок

JPSG-1640SG - автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах. Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов. На JPSG-1640SG можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 20 до 50 микрон и чистовом, с диапазоном подач от 5 до 10 микрон. Для обеспечения точной и стабильной работы, конструктив колонны имеет жесткую конструкцию, двойную стенку и дополнительные ребра жесткости, что позволяет минимизировать тепловые искажения, обеспечить плавное движение с низким уровнем шума. Плавное перемещение рабочего стола осуществляется по двойной V-образной направляющей. Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка. Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается с автоматической подачей в диапазоне от 5 до 50мкм с помощью приводного серводвигателя Delta и PLC контроллера фирмы Siemens. За вращение шпинделя отвечает главный двигатель мощностью 4000 Вт. Мощность двигателя гидростанции 2200Вт. Мощность насоса подачи СОЖ - 125Вт. Частота оборотов шпинделя шлифовального круга у JPSG-1640SG постоянна и составляет 1450 об/мин, оптимально подобранный диаметр шлифовального круга - 350 мм. Точность подачи круга к заготовке соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1640SG оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.

Технические характеристики

Размер стола, мм	406×1020
Ширина Т-образного паза стола, мм	(1) 14
Продольное перемещение стола	1130
Поперечное перемещение стола	450
Макс. расстояние ось шпинделя-стол	580
Размер электромагнитного стола	400 х 1000
Максимальная нагрузка на стол (с магнитной плитой), кг	600
Скорость продольного перемещения стола, плавно, м/мин	5 - 25
Автоматическое поперечное перемещение	0,1 -8
Скорость автоматической подачи, мм/об	0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05
Ускоренное перемещение	480

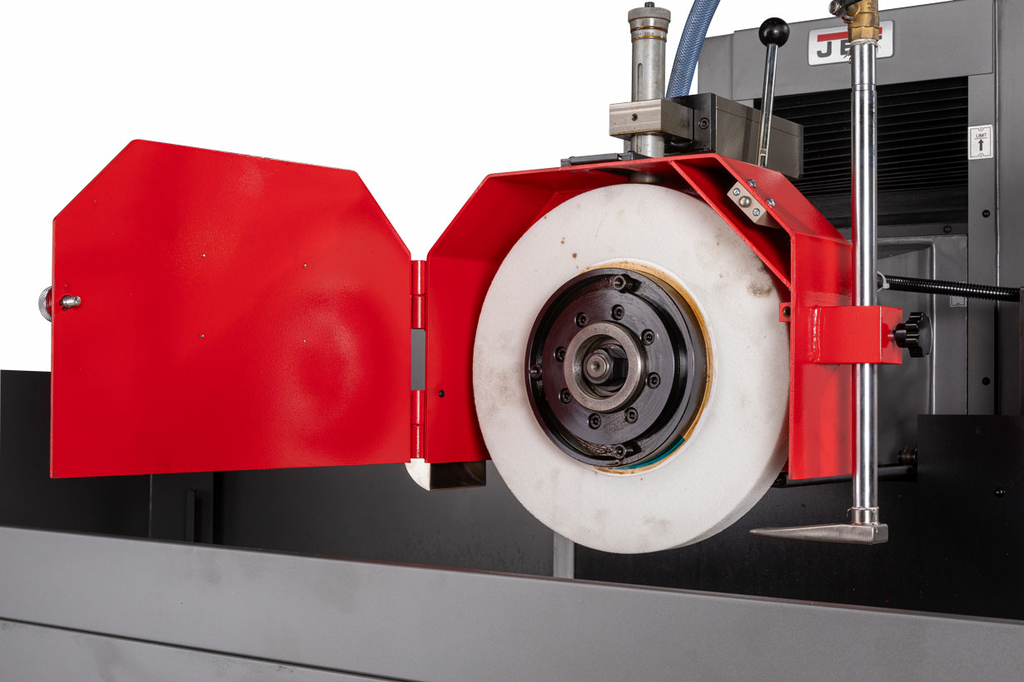

Габаритные размеры шлифовального круга, мм	350×40×127
Частота вращения вертикального шпинделя, об/мин	1450
Перемещение шпинделя за оборот маховика	1
Цена деления нониуса вертикального перемещения	0,005 мм
Мощность шпинделя, S1-100%, кВт	4

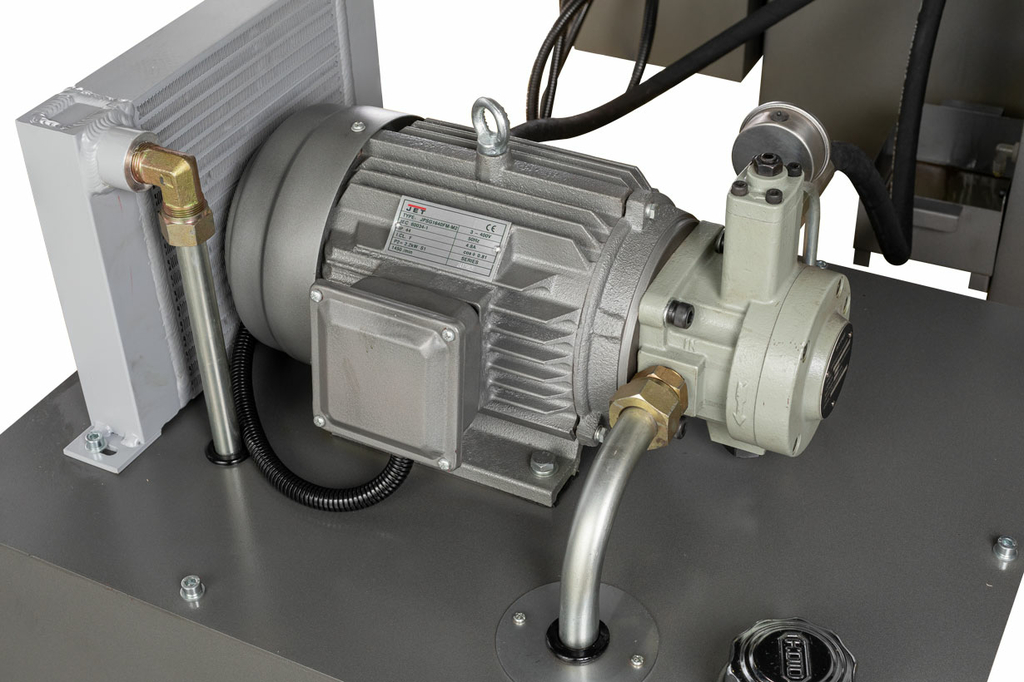

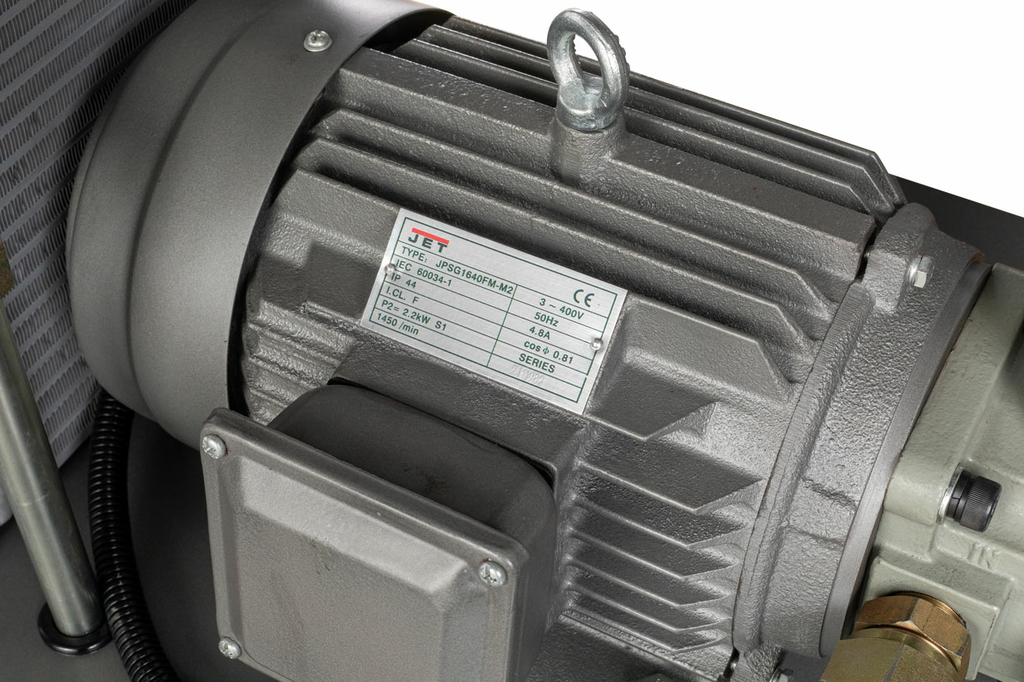

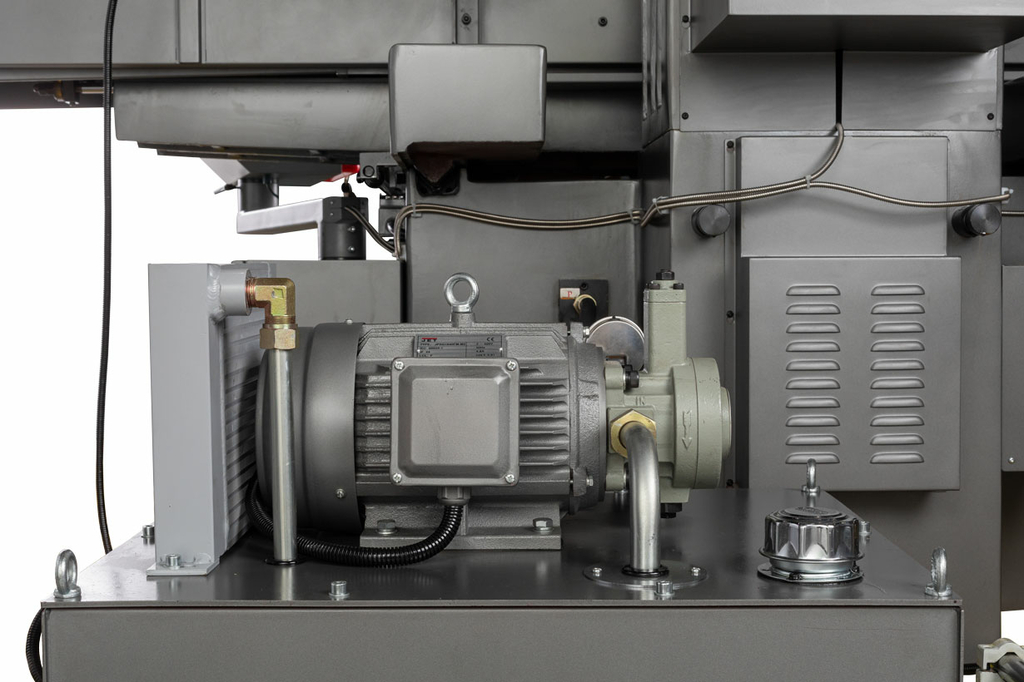

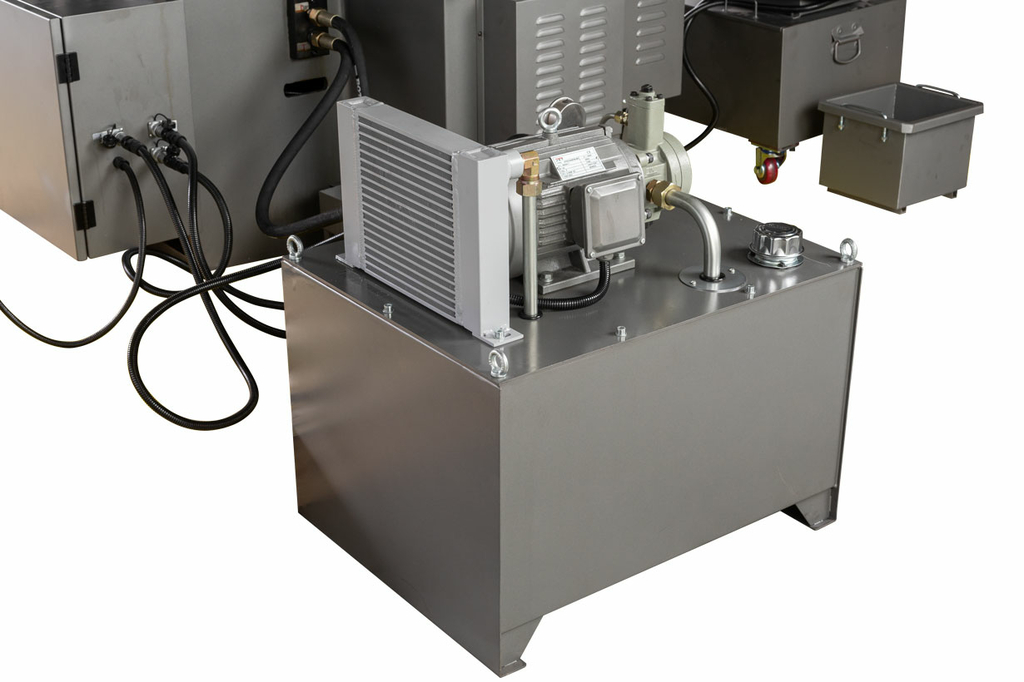

Мощность гидростанции, кВт	2,2
Мощность двигателя вертикальной подачи, кВт	0,5
Мощность двигателя поперечной подачи, кВт	0,04

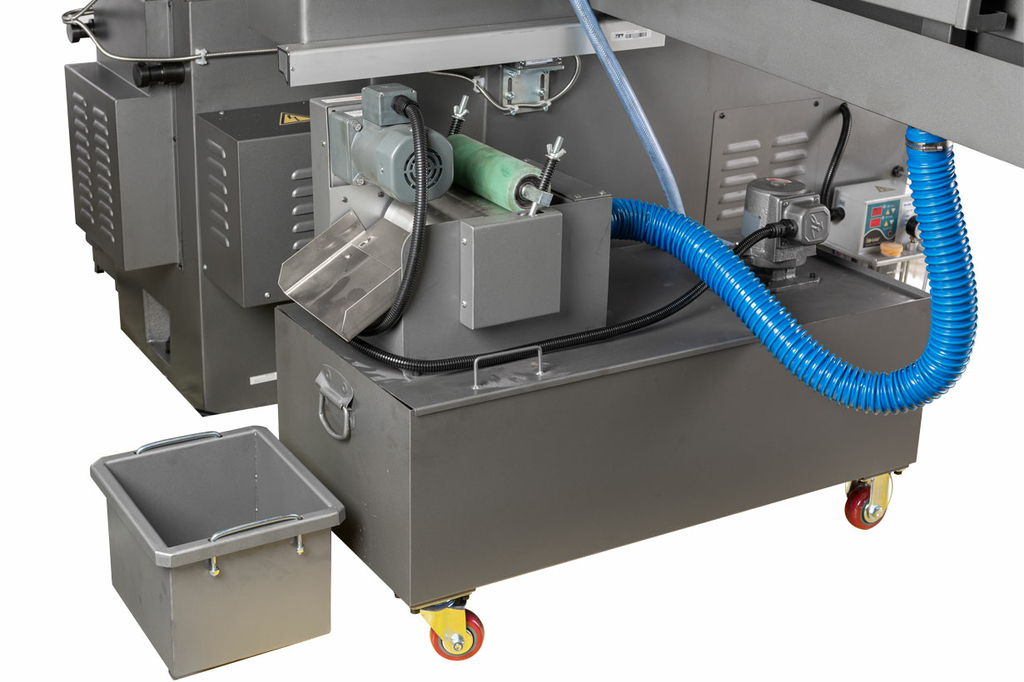

Мощность двигателя помпы подачи СОЖ, кВт	0,125
Напряжение, В	400
Длина, мм	4400
Ширина, мм	2400
Высота, мм	1900
Масса, кг	3700
Длина в упаковке, см	295
Ширина в упаковке, см	220
Высота в упаковке, см	225

Комплектация

• Дерево
• Металл

• Длина стола, мм 406×1020
• Макс. обороты 1450
• Модель JPSG-1640SG
• Type Плоскошлифовальный станок
