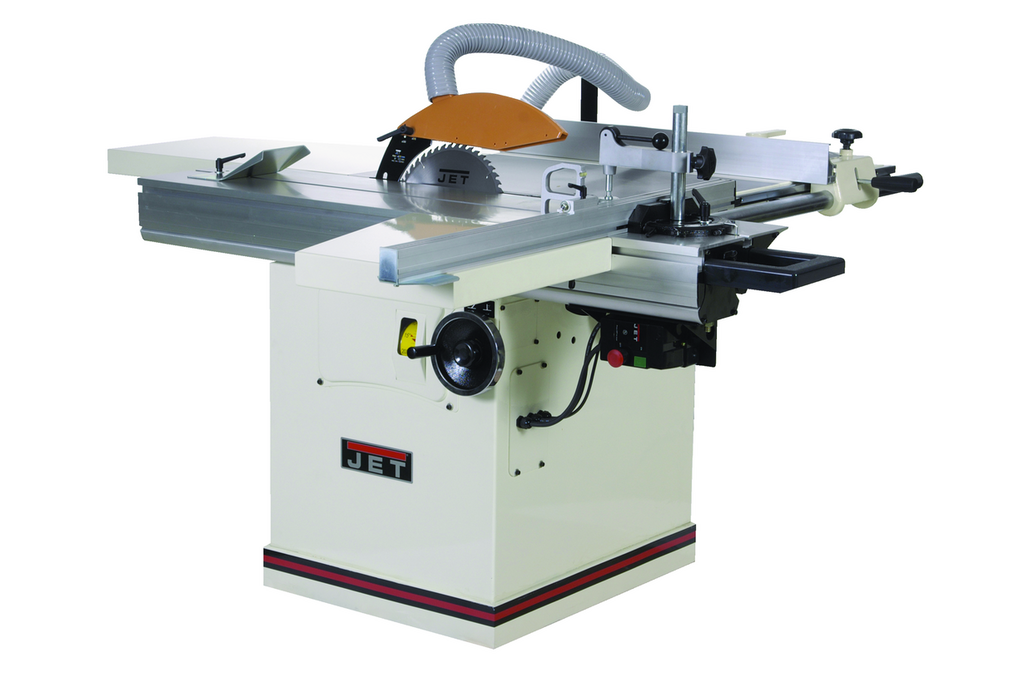

JET JTSS-1700 Форматно-раскроечный станок

ОСОБЕННОСТИ:

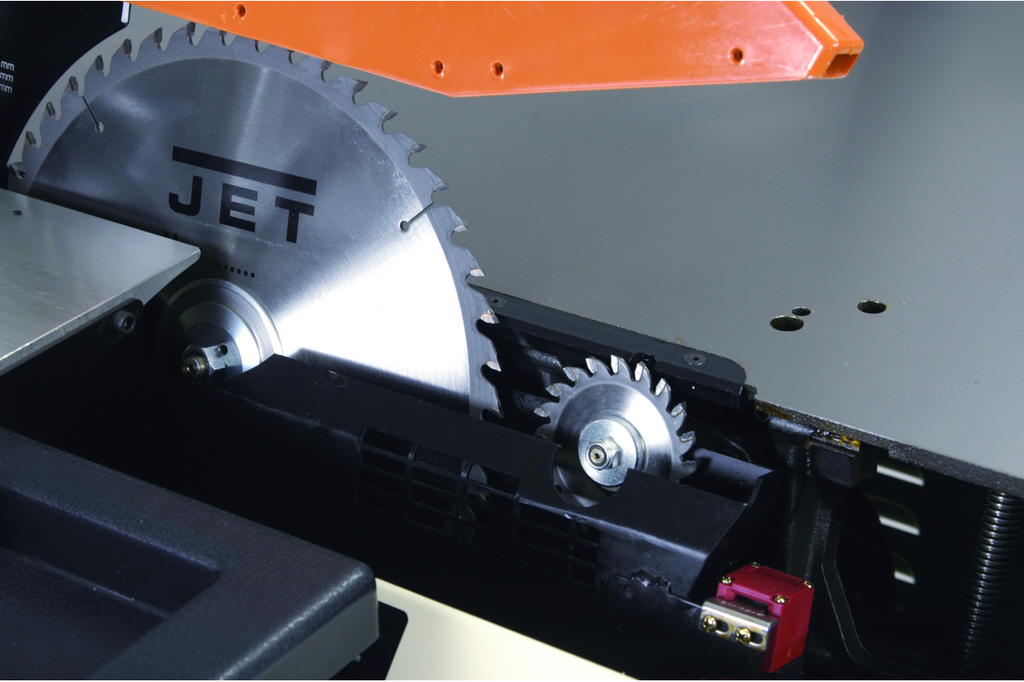

• Привод подрезного диска от основного двигателя
• Пильный модуль из чугунного литья

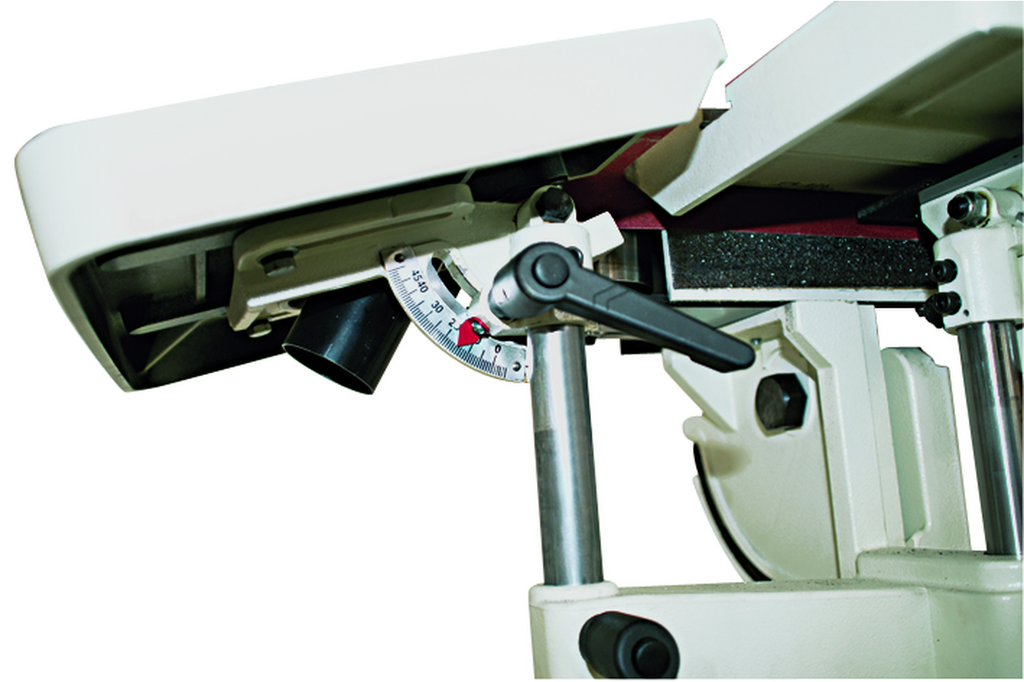

• Регулировка глубины и наклона пильного диска с помощью маховиков
• Рабочий стол из чугунного литья

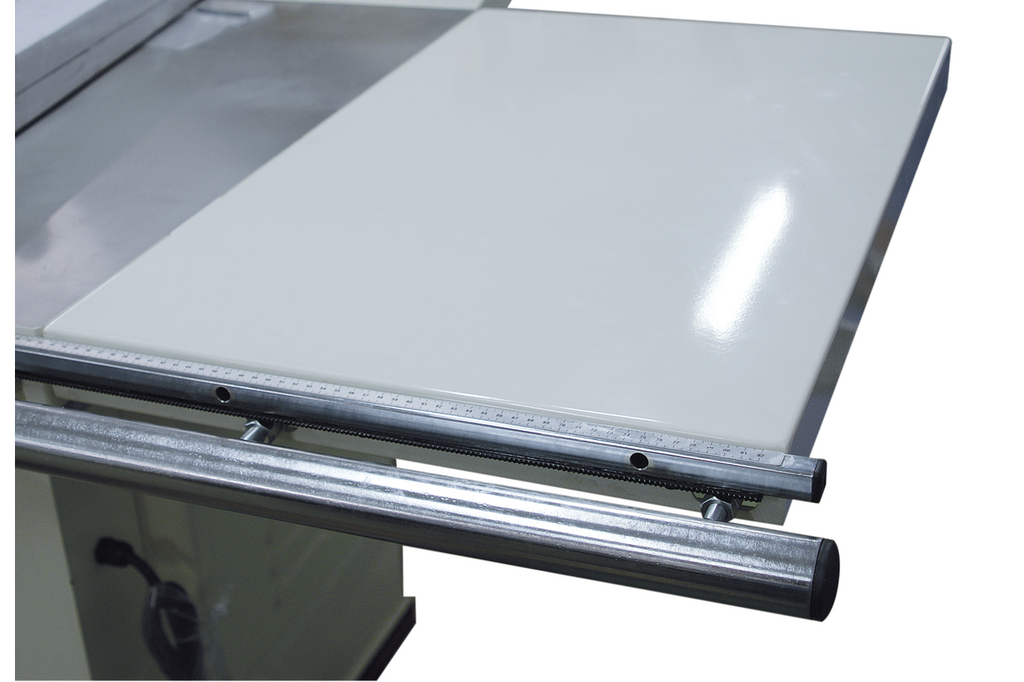

• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа

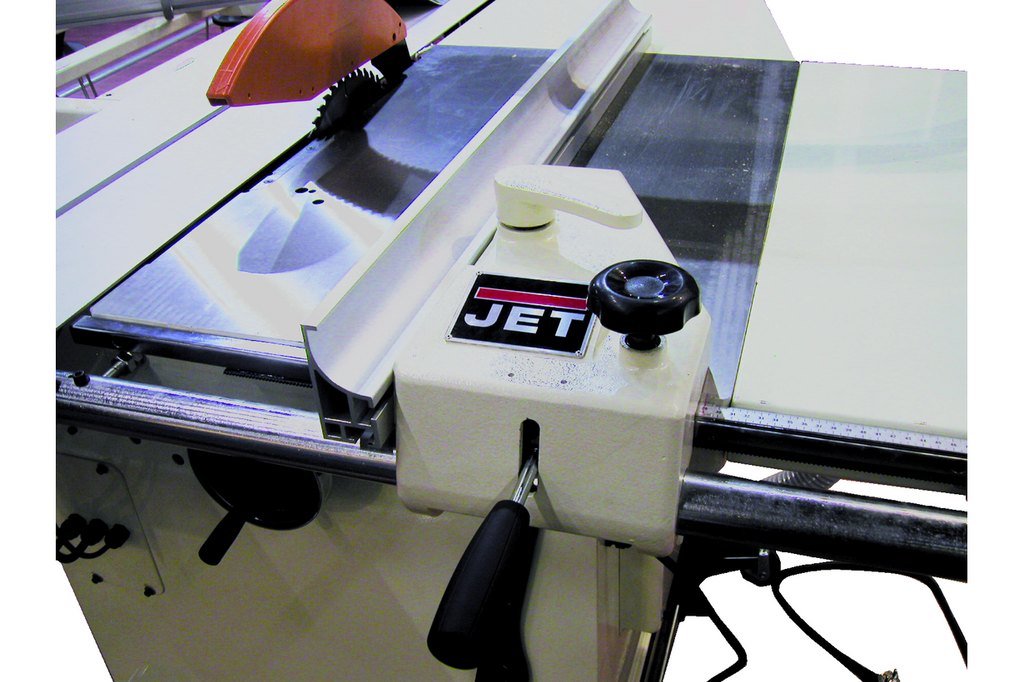

• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки

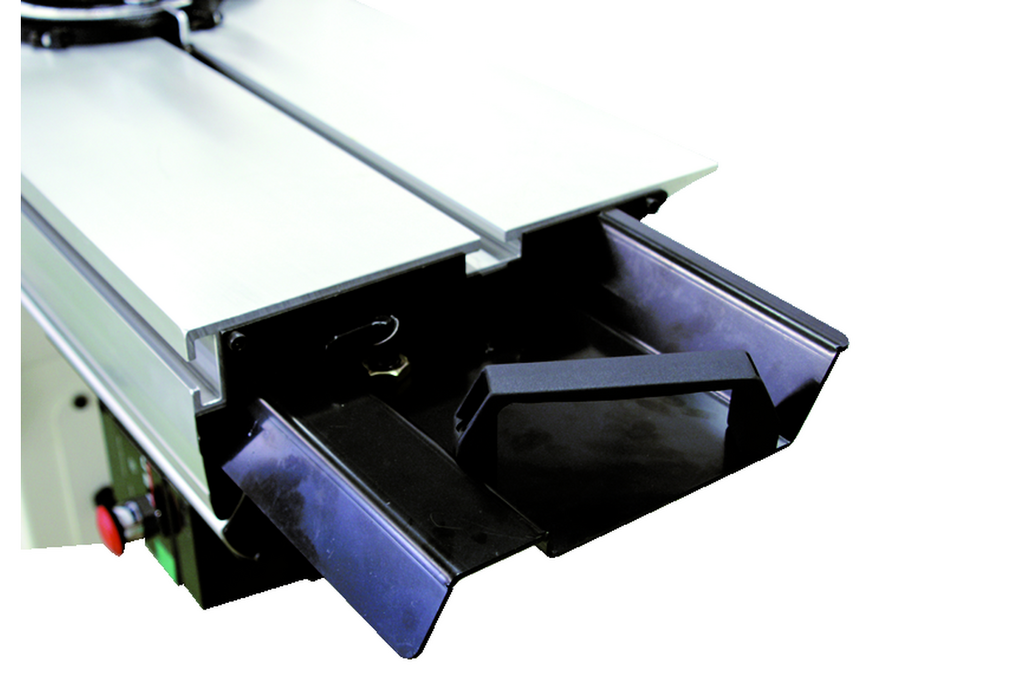

• Подвижный стол из алюминиевого профиля

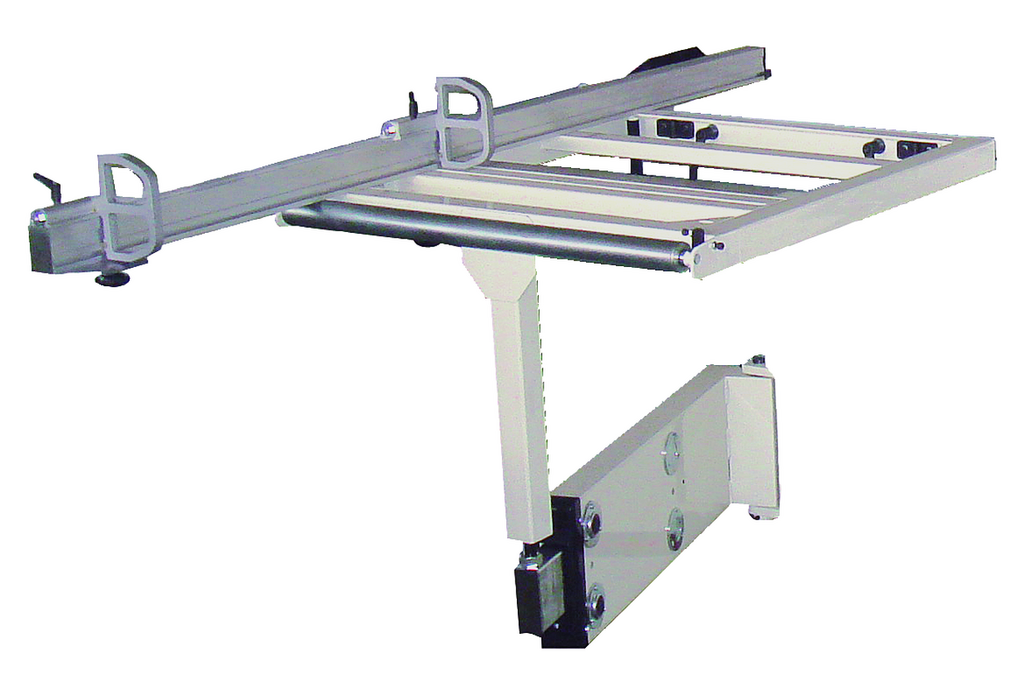

• Расширитель подвижного стола из стального листа
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Регулируемый продольный упор
• Поворотный упор подвижного стола с угловой разметкой

Форматная пила JTSS-1700 компактна, обладает высокой мощностью, имеет жесткую конструкцию и точные направляющие, что делает ее идеальным вариантом для универсального применения на производствах и в мастерских. Подрезной диск, обеспечивающий работу без сколов, приводится во вращение от основного двигателя (надежная и неприхотливая система), легко регулируется по высоте и вылету. Массивная конструкция станка с литым из чугуна пильным модулем гарантирует точную работу без вибраций. Каретка пилы предназначена в основном для работы с малыми форматами (фасады, филенки и т.п.), в то же время на основном столе можно распиливать крупные заготовки с использованием параллельного упора. В базовом комплекте поставки пила уже имеет все необходимое: очень прочный и точный подвижный стол с длинным торцевым упором и регулируемым эксцентриковым прижимом заготовки. Такой прижим значительно ускоряет работу с серией деталей одной толщины, поскольку фиксация производится одним движением. Штатно поставляется и комплект расширений/удлинений для основного и подвижного стола, а также высокоточный параллельный упор.  Литое из чугуна основание устанавливается на жесткую цилиндрическую направляющую, к основанию крепится собственно упор из алюминиевого профиля. Предусмотрено три регулировки: основное движение влево-вправо, точная в пределах миллиметра подстройка при помощи небольшого маховика и перемещение упорного профиля вперед-назад (фиксатор разблокируют крупной рукояткой сверху). За дополнительную плату JTSS-1700 можно оснастить расширением каретки с телескопической опорой и длинным торцевым упором и увеличенным расширением рабочего стола, что позволит распиливать более массивные и крупные заготовки.

Технические характеристики

Потребляемая (выходная) мощность двигателя, кВт	4,8 (2,9)
Напряжение, В	400
Удлинение рабочего стола (ДхШ), мм	800х550
Размеры подвижного стола (ДхШ), мм	1500х350
Расширение подвижного стола (ДхШ), мм	500х500
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм	1020, 2500 (опция)
Ход подвижного стола (каретки), мм	1750
Максимальная длина распила на подвижном столе, мм	1650
Частота вращения подрезного диска на холостом ходу, об/мин	8000
Внешний (посадочный) диаметр подрезного диска, мм	80 (20)
Расширение рабочего стола справа (ДхШ), мм	830х400
Частота вращения пильного диска на холостом ходу, об/мин	4000
Внешний (посадочный) диаметр пильного диска, мм	315 (30)
Угол наклона пильного диска	0-45º
Максимальная глубина пропила под углом 0° и 45°, мм	102 и 81 мм
Размеры рабочего стола (ДхШ), мм	835х565 мм
Расширение рабочего стола слева (ДхШ), мм	830 х 950 (опция)
Максимальная ширина заготовки при пилении с параллельным упором справа, мм	850
Диаметр вытяжного штуцера, мм	100
Страна производителя	Тайвань
Длина, мм	1700
Ширина, мм	3500
Высота, мм	1115
Масса, кг	403
Длина в упаковке, см	181
Высота в упаковке, см	113
Масса в упаковке, кг	492

Комплектация

• Привод подрезного диска от основного двигателя
• Пильный модуль из чугунного литья
• Регулировка глубины и наклона пильного диска с помощью маховиков
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
• Подвижный стол из алюминиевого профиля
• Расширитель подвижного стола из стального листа
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Регулируемый продольный упор
• Поворотный упор подвижного стола с угловой разметкой
