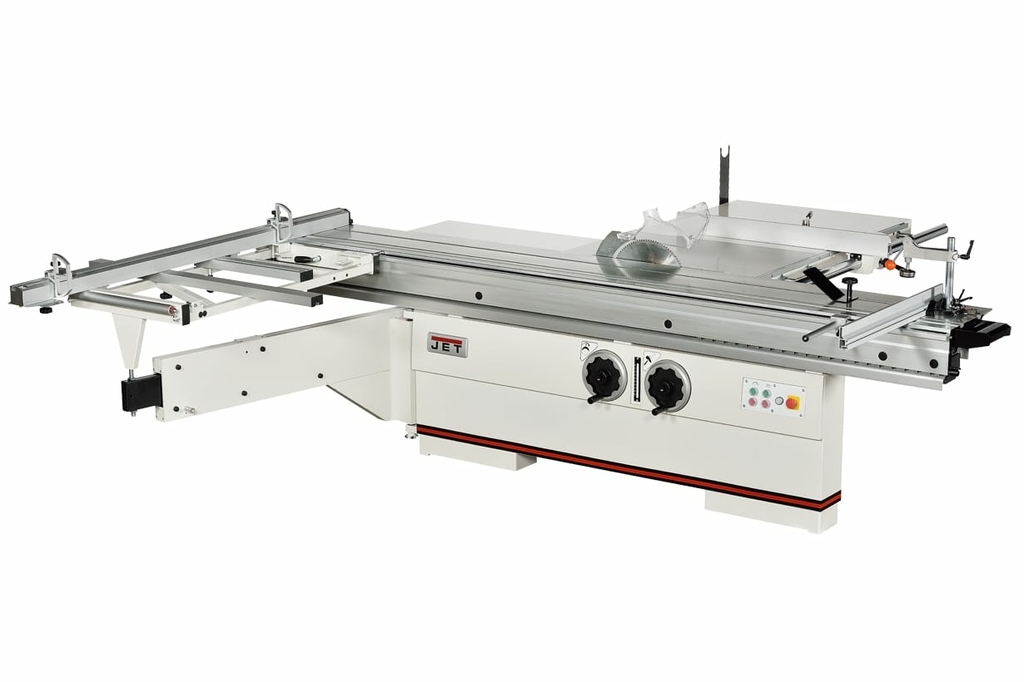

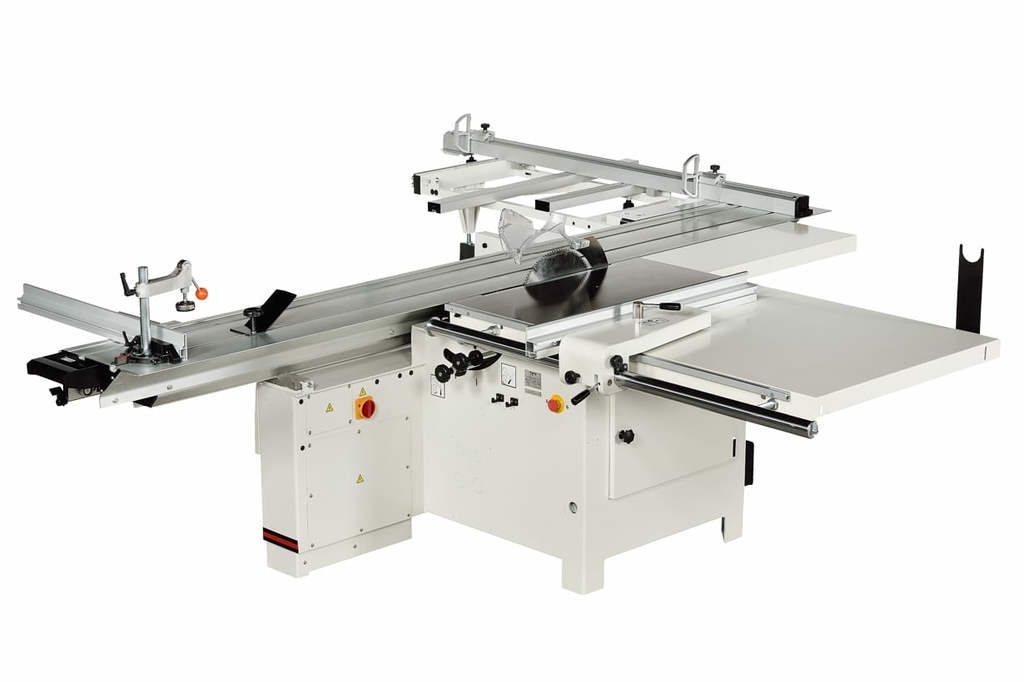

JET JTSS-3200HD Форматно-раскроечный станок

Особенности:

• Вспомогательный электродвигатель для привода подрезного диска
• Система быстрого торможения двигателя после выключения
• Пильный модуль из чугунного литья
• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
• Подвижный стол из алюминиевого профиля
• Съемный расширитель подвижного стола с телескопической опорой
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Поворотный упор подвижного стола с угловой разметкой
• Телескопический поворотный упор расширителя подвижного стола с угловой разметкой

JTSS-3200HD — форматно-раскроечный станок для работы с крупными ламинированными панелями в режиме повышенных нагрузок. Имеет массивную усиленную конструкцию с большим запасом прочности. Штатно укомплектован кареткой и ее расширителем с телескопической опорой. Расширитель оборудован раздвижным телескопическим упором с откидными башмаками-фиксаторами. Для работы с небольшими деталями непосредственно на подвижный стол устанавливается поворотный упор меньшего размера. Станок имеет два шпинделя для установки основного (до 355 мм) и подрезного (120 мм) дисков. Каждый из них приводится от собственного электродвигателя через трехскоростную ременную передачу. Ступени регулировки частоты вращения одинаковые: 3000, 4000 и 5000 об/мин. Конструкция пильных узлов обеспечивает простую и точную настройку для совмещения плоскостей реза, а также стабильность выполненных настроек. В комплект поставки входят расширитель и удлинитель основного чугунного стола, а также параллельный упор на цилиндрической стальной направляющей. Диапазон его регулировки позволяет распиливать заготовки шириной до 1340 мм. Планка упора установлена на массивном литом основании с регулировочными рукоятками точной подстройки и эксцентриковым фиксатором. JTSS-3200HD — мощный, производительный и точный в работе станок, подходящий как для мелкосерийного, так и для промышленного производства изделий из ламинированных панелей. В комплект его поставки входит все необходимое для работы – докупить потребуется только пильные диски.

Технические характеристики

Потребляемая (выходная) мощность двигателя, кВт	7,5 (5,6) кВт
Частота вращения пильного диска на холостом ходу, об/мин	3000, 4000 и 5000 об/мин
Потребляемая (выходная) мощность двигателя подрезного диска, кВт	1,0 (0,75) кВт
Частота вращения подрезного диска на холостом ходу, об/мин	3000, 4000 и 5000 об/мин
Внешний (посадочный) диаметр пильного диска, мм	355 (30) мм
Внешний (посадочный) диаметр подрезного диска, мм	120 (20) мм
Угол наклона пильного диска	0-45º
Максимальная глубина пропила под углом 0° и 45°, мм	105 и 70 мм
Размеры рабочего стола (ДхШ), мм	896х540 мм
Удлинение рабочего стола (ДхШ), мм	830х320 мм
Расширение рабочего стола справа (ДхШ), мм	896х950 мм
Максимальная ширина заготовки при пилении с параллельным упором справа, мм	1340 мм
Размеры подвижного стола (ДхШ), мм	3200х395 мм
Расширение подвижного стола (ДхШ), мм	730х1255 мм
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм	1965-3500 мм
Ход подвижного стола (каретки), мм	3400 мм
Максимальная длина распила на подвижном столе, мм	3400 мм
Диаметр вытяжного штуцера, мм	100 мм
Напряжение, В	400
Страна производителя	Тайвань
Длина, мм	3200
Ширина, мм	3565
Высота, мм	1200
Масса, кг	700

Комплектация

• Вспомогательный электродвигатель для привода подрезного диска
• Система быстрого торможения двигателя после выключения
• Пильный модуль из чугунного литья
• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
• Подвижный стол из алюминиевого профиля
• Съемный расширитель подвижного стола с телескопической опорой
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Поворотный упор подвижного стола с угловой разметкой
• Телескопический поворотный упор расширителя подвижного стола с угловой разметкой

• Напряжение, В 380
• Масса, кг 700
• Модель JET JTSS-3200HD
• Type Форматно-раскроечный станок
