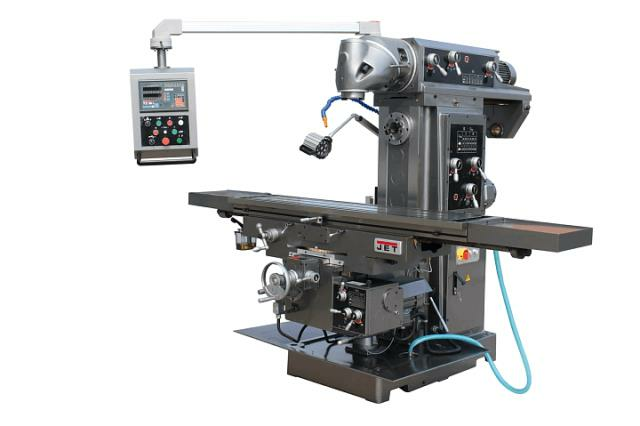

Широкоуниверсальный фрезерный станок Jet JUM-1464 DRO (50000453T)

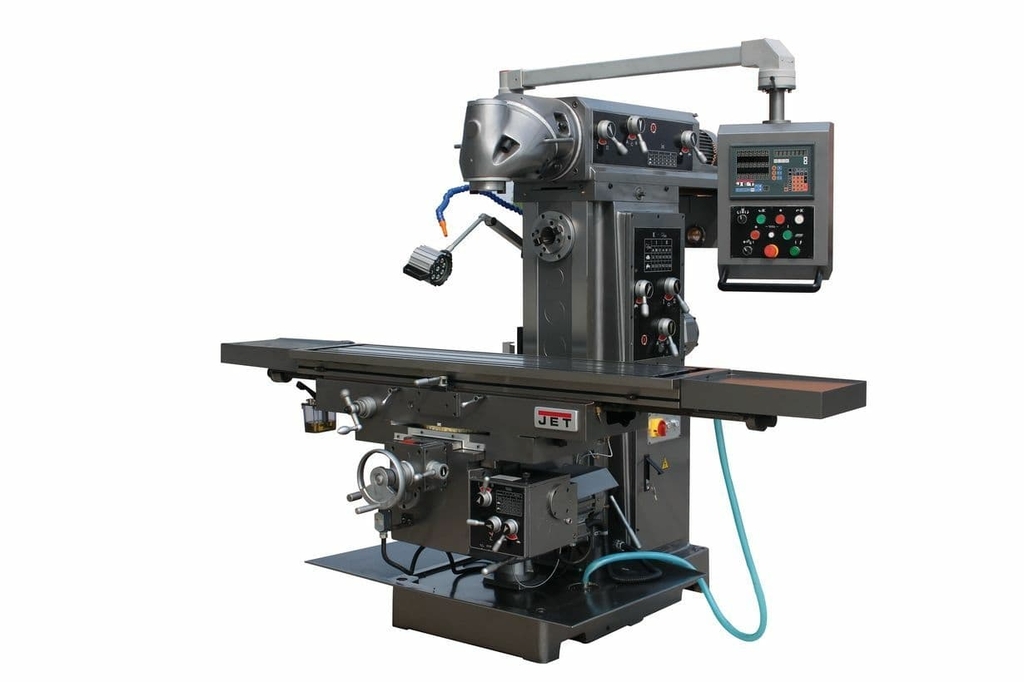

Широкоуниверсальный фрезерный станок Jet JUM-1464 DRO

Описание товара

Широкоуниверсальный фрезерный станок Jet JUM-1464 DRO - это надежное и многофункциональное оборудование, которое позволит вам выполнять широкий спектр работ с высокой точностью и качеством.

Преимущества

• Высокая производительность и точность
• Надежность и долговечность
• Простота в использовании и обслуживании
• Многофункциональность и универсальность
• Наличие цифровой системы DRO для удобства работы

Особенности

• Мощность: 2 л/с
• Обороты шпинделя: 50-3600 об/мин
• Рабочая поверхность: 1400x600 мм
• Цифровая система DRO для удобства работы
• Встроенная система охлаждения

Назначение

Широкоуниверсальный фрезерный станок Jet JUM-1464 DRO предназначен для выполнения различных операций по обработке металла, дерева и других материалов, таких как фрезерование, сверление, нарезание резьбы и т.д.

Сферы применения

Этот фрезерный станок идеально подходит для использования в промышленности, машиностроении, строительстве, производстве мебели и других отраслях, где требуется точная и качественная обработка материалов. Широкоуниверсальный фрезерный станок JET JUM-1464 DRO - один из самых мощных и производительных в линейке фрезерного оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Изготавливается JUM-1464 DRO в Тайване, что гарантирует качество всех его узлов и агрегатов, а также качество сборки.

Описание широкоуниверсального фрезерного станка JMD-1452TS DRO

Стол станка самый большой в своем классе - 1600 х 360 мм, он полностью механизирован по трем осям. Параметр автоподачаи по оси X          - 22-420 мм/мин, по оси Y - 22-393 мм/мин, по оси Z - 10-168 мм/мин, также предусмотрена функция ускоренной подачи по всем трем осям. Для удобства работы стол оборудован механизмом поворота в диапазоне ±35°. Допустимый диаметр торцевой фрезы для этого станка равен 125 мм, концевой - 32 мм, сверление можно производить диаметром до 50 мм. Для удобства оператора и расширения функционала вертикальный шпиндель станка имеет механизм поворота на 360°. Фрезерная голова имеет жесткую конструкцию и не имеет пиноли. Это одна из отличительных особенностей данной модели. Скорость вращения вертикального шпинделя можно выбирать из диапазона 60-1750 об/мин, ход консоли - 500 мм, параметр ось шпинделя-стол - 0-400 мм. Горизонтальный шпиндель может работать на скоростях 58-1800 об/мин, параметр ось шпинделя - стол 0-400 мм, ось шпинделя - консоль - 175 мм. Устройство цифровой индикации (УЦИ), установленное на JUM-1464 DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой автоматической смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.  Учитывая предназначение этого фрезерного станка JET, в конструкцию входит возможность работы в трех основных осях. Для эффективности производства автоматически осуществляется подача фрезерного стола по трем осям. Также разработчики добавили ускоренный режим передвижения стола. Для высокой производительности станка добавлена система подачи смазочных охлаждающих жидкостей. Товар 50000453Т имеет дополнительные приспособления, состоящие из цангового патрона с прилагаемых к нему цангами, комплектом втулок, также тисками фрезерными. Цена JUM-1464 DRO является выгодно низкой по сравнению с широкими функциями, которыми обладает данная модель станка

Конструкция станка JET JUM-1464 DRO

Станина состоит из колонны и основания. Колонна крепится на основании с помощью винтов. Перед колонной находится колено. С колонной колено соединяется с ней через прямоугольные направляющие, которые могут подниматься и опускаться вдоль вертикальной направляющей. Поворотная станина соединяется с коленом через прямоугольные направляющие. Стол соединяется с салазками через направляющие типа "ласточкин хвост". Рабочий стол и салазки перемещаются посредством ходового винта и гайки. Главный привод приводится в действие устройством зубчатой передачи. Коробка подач крепится в нижней правой части поворотной станины и приводится в движение непосредственно двигателем. Система подачи СОЖ состоит из насоса подачи СОЖ, трубки, бака в основании и т.д. Система смазки состоит из иммерсионного масляного устройства с методом разбрызгивания, насоса подачи смазки, ручного насоса и т.д. Панель управления для удобства установлена на подвижной штанге. Рабочий стол перемещается вручную или автоматически, питание узла подачи обеспечено только одним двигателем. Коробка подач имеет двадцать четыре ступени скоростей и три передачи ускоренного хода. Главный привод приводит в действие механизм шестерней, обеспечивает высокую эффективность, высокий крутящий момент, расширяет диапазон изменения скорости, вследствие чего расширяется диапазон параметров обработки. Шпиндель приводной системы универсальной фрезерной головы установлен в консоли и приводится в движение фланцевым двигателем. Система привода шпинделя установлена в колонне и управляется двигателем. Двигатель соединяется с приводным валом и передает усилие шпинделю через шестерни и передвижные шестерни. Главная передача: главный двигатель > приводной вал > шестерни и передвижные шестерни > шпиндель. Подача стола производится ручным или автоматическим управлением, для осуществления продольной и поперечной подачи стола усилие передается ходовому винту-гайке. Для перемещения стола вручную необходимо нажать на ручку вдоль оси вала для введения в зацепление с винтом-гайкой. Консоль может вертикально подниматься и опускаться посредством двух конических зубчатых колес. Для осуществления вертикальной подачи стола, усилие передается ходовому винту и гайке. Для регулировки положения консоли ослабьте фиксирующую ручку справа от консоли, поверните вал-шестерню, затем затяните фиксирующую ручку.

Транспортировка и пуск в эксплуатацию JET JUM-1464 DRO

Транспортировка и установка Загружайте или выгружайте станок в соответствие с ярлыками на упаковочной коробке. Любые удары или вибрация запрещены. Осторожно откройте коробку, иначе она поцарапает краску на поверхности станка. Открыв коробку, проверьте все принадлежности согласно упаковочному листу. Если что-то не соответствует или повреждено, своевременно сообщите дилеру или производителю для разрешения вопросов. Переместите станок с помощью погрузчика. Установите стальной проволочный трос, как показано на Рис. 1 для транспортировки станка краном. Во время транспортировки при необходимости обратитесь за помощью. Внимание: 1. Стальной проволочный трос не должен касаться поверхности станка, каждой рукоятки, ручки и маховика. Поместите деревянный брусок или мягкую ткань в пространство между стальным проволочным тросом и краем станка, чтобы не повредить краску. 2. Перед транспортировкой станка краном переместите рабочий стол на передний конец консоли, пусть два конца стола на колене будут одинаковой длины, одновременно затяните продольные и поперечные фиксирующие ручки. Чтобы обеспечить стабильную работу и сохранить высокую точность обработки, станок должен быть установлен на бетонном фундаменте, который должен быть сделан в соответствии с Рис. 2. Фундамент должен располагаться на твердой почве. Поставьте станок на фундамент после того, как он полностью высохнет, затем закрепите болтами к бетону, тщательно отрегулируйте, убедитесь, что его выравнивание не превышает допустимые пределы 0.04/1000 мм в поперечном и продольном направлениях после затягивания болтов

Минимальные условия JET JUM-1464 DRO

Фрезерный станок спроектирован для работы на участке со следующими характеристиками: - Высота над уровнем моря не более 1000 м. - Диапазон температуры окружающей среды в пределах 10° - 40°. - Относительная влажность воздуха 80% при +20 и не более 50% при +40. - Диапазон температуры транспортировки в пределах -25° - +55° - Освещение рабочего пространства не должно быть ниже, чем 500 люкс

Технические характеристики JUM-1464 DRO

Напряжение, В	400
Максимальный диаметр сверления сталь, мм	50
Максимальный диаметр сверления чугун, мм	50
Максимальный диаметр торцевой фрезы, мм	125
Максимальный диаметр концевой фрезы, мм	32
Максимальный диаметр нарезаемой резьбы, мм	М16
Частота вращения вертикального шпинделя, об/мин	60 - 1750
Количество скоростей вертикального шпинделя, шт	12
Конус шпинделя	ISO 50
Диапазон поворота вертикальной головы (вправо/влево)	±360°
Расстояние от вертикального шпинделя до стола, мм	0 - 400
Расстояние шпиндель-стойка	150 -550
Частота вращения горизонтального шпинделя, об/мин	58 - 1800
Количество скоростей горизонтального шпинделя, шт	12
Конус горизонтального шпинделя	ISO 50 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм	0 - 400
Вылет хобота, мм	500
Размер стола по оси X и Y, мм	1600 х 360
Ход стола по оси X и Y, мм	1300 x 290
Ход стола по оси Z, мм	400
Автоматический ход стола по оси X и Y, мм	1300 х 280
Автоматический ход стола по оси Z, мм	400
Поворот стола	±35°
Максимальная нагрузка на стол, кг	400
Автоматическая подача по оси X	22 - 420
Автоматическая подача по оси Y, мм/мин	22 - 393
Ускоренное перемещение стола, мм/мин	1205
Ускоренное перемещение стола по Z, мм/мин	513
Мощность двигателя, кВт	4,0
Ускоренная подача по оси X	1290 мм/мин
Ускоренное перемещение стола, мм/мин	1205
Автоматическая подача по оси Z, мм	10-168 мм/мин
Мощность двигателя автоподачи, кВт	0,37 кВт
Длина, мм	1900
Ширина, мм	1720
Высота, мм	1950
Масса, кг	2300
Длина в упаковке, см	207
Ширина в упаковке, см	193
Высота в упаковке, см	225
Масса в упаковке, кг	2450

Особенности JET JUM-1464VHXL DRO

	Безопасность использования Пластиковый экран защищает от вылета искр и стружки в процессе обработки, не закрывая обзор оператору.
	Точность настройки Панель управления оснащена кнопками и цифровой индикацией частоты вращения шпинделя.
	Защита от перегрева Система подачи СОЖ в зону сверления своевременно охлаждает инструмент, не давая ему перегреваться.
