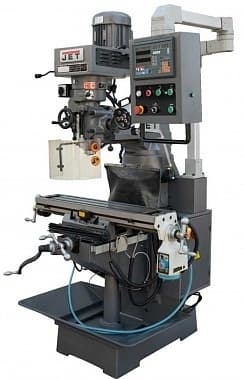

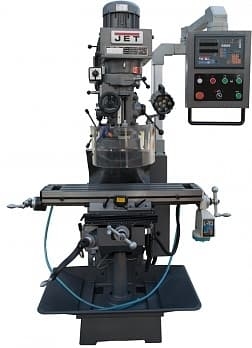

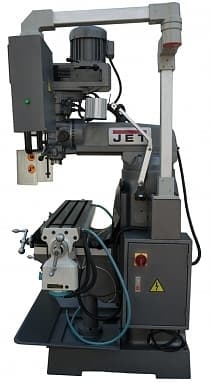

Универсальный вертикально-фрезерный станок Jet JVM-836 TS DRO (JVM-836 TS DRO)

Универсальный вертикально-фрезерный станок Jet JVM-836 TS DRO

Преимущества:

• Высокая производительность и точность обработки
• Надежность и долговечность
• Простота в использовании
• Возможность установки цифровой системы DRO для точного контроля размеров

Особенности:

• Мощный двигатель для обработки различных материалов
• Различные скорости вращения шпинделя
• Регулируемая высота рабочего стола
• Компактный размер и удобная конструкция

Назначение:

Универсальный вертикально-фрезерный станок Jet JVM-836 TS DRO предназначен для точной и эффективной обработки деталей из металла, дерева и пластика. Он идеально подходит для производства промышленных запчастей, инструментов и других изделий.

Сферы применения:

• Машиностроение
• Строительство
• Производство мебели
• Автомобильная промышленность

Фрезерный станок JET JVM-836 TS DRO 50000156T позволяет уверенно работать с такими материалами, как сталь любого сорта, черные и цветные металлы, сплавы. Устройство цифровой индикации гарантирует высокую точность обработки заготовок. Выходная мощность трехфазного двигателя составляет 2200 Вт. Широкий диапазон скорости вращения шпинделя позволяет осуществлять настройку станка в соответствии с каждой конкретной деталью, что существенно снижает риск появления брака. Для удобства эксплуатации предусматривается регулировка расстояния между шпинделем, колонной и столом. Прочная станина уверенно выдерживает высокие нагрузки (допускается размещение детали весом 250 кг) и поглощает вибрации при работе станка. Фрезерная головка наклоняется на 90 градусов влево и вправо. Подача сверла в зону обработки осуществляется в автоматическом режиме. Для простоты извлечения сверла или фрезы есть реверс. Фирменная закалка направляющих гарантирует долгий срок службы модели. Система СОЖ увеличивает срок эксплуатации оснастки.

Описание универсального вертикально-фрезерного станка JVM-836 TS DRO:

Вертикально-фрезерный станок JVM-836TS ориентирован на специалистов в области металлообработки и может эффективно применятся на небольших разнопрофильных предприятиях, в мастерских, автосервисах и т.д. Основные рабочие элементы этого станка выпускаются на Тайване, хорошо известном своими продуктами для различных обрабатывающих отраслей. JVM-836TS способен сверлить с максимальным диаметром до 20 мм в ручном режиме и до 16 мм в режиме автоподачи (по оси Х). Максимальный диаметр торцевой фрезы составляет 100 мм, концевой - 20 мм. Для оборудования данного класса станок имеет большой ход пиноли для сверления, шпиндель установлен на упорные подшипники, что гарантирует стабильность и точность фрезерования. Биение конуса шпинделя не превышает 0,01 мм. Параметр шпиндель - стол у этой модели составляет 50х356 мм, шпиндель-стойка 133 - 400 мм. Размер стола 905х200 мм, максимальный вес заготовки (нагрузка на стол) - 250 кг. Для удобства оператора и расширения возможностей станка фрезерная головка оснащена механизмом поворота на 90° влево/вправо. Также предусмотрено переключение левого/правого вращения шпинделя и его механический тормоз. Направляющие JVM-836TS особым образом шлифуются по самым современным технологиям и снабжены регулируемыми клиновидными планками. Для точности, плавности и увеличения ресурса работы на станке применяется система централизованной смазки рабочего стола. Также в заводской комплектации имеется система подачи СОЖ. Как правило, фрезерные станки предназначены для роботы с конструкциями из металла. Фрезерные станки JET предназначены работать с двумя данными материалами. Главной особенностью этого вида станка является то, что головка станка имеет функции поворота влево и вправо, также происходит полный оборот шпинделя. Поворотно-сдвижной консоль расширяет возможности агрегата. Большинство станков, существуют с проблемой пиноли для сверления, она не удобна и имеет ограничений ход.  У вертикально-фрезерного станка модели JVM-836 TS DRO , этого недостатка нет, поскольку разработчиками был увеличен ход пиноли, удачно сбалансирован с вертикальной конструкцией станка. JVM-836 TS DRO, предназначен не только для опытных пользователь, но и начинающих, поскольку в него встроена функция механического торможения шпинделя, а также шлифованные направляющие со сменными конусовидными планками, что практически избегает физического вмешательства со стороны рабочего. Цена модели вертикально-фрезерного станка JVM-836 TS DRO меняется в зависимости от выбранной комплектации. Также теперь можно забыть про смазку станка вручную, поскольку теперь этот процесс осуществляется автоматически. В агрегат вмонтирована емкость для сбора отходов.

Преимущества Jet JVM-836 TS DRO

• Большой ход пиноли для сверления;
• Упорные подшипники шпинделя гарантируют стабильность при фрезеровании;
• Гарантированное биение конуса шпинделя 0,01 мм;
• Правое и левое вращение шпинделя;
• Шлифованные направляющие с регулируемыми клиновидными планками;
• Механический тормоз шпинделя;
• Централизованная система смазки фрезерного стола;
• Встроенная система подвода СОЖ;
• Наклон фрезерной головы влево/вправо и поворотно-сдвижная консоль позволяют расширить возможности станка;

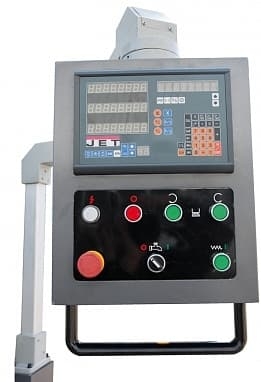

• УЦИ по трем осям;
• Диаметр пиноли - 85 мм;
• Зажимная тяга - М12;
• Автоподача пиноли шпинделя - 0,04 / 0,08 / 0,15 мм/об;
• Расстояние шпиндель-стол - 50-356 мм;
• Расстояние шпиндель-стойка - 133-400 мм;
• Поперечный ход консоли - 266 мм.

Технические характеристики Jet JVM-836 TS DRO

Напряжение, В	400
Максимальный диаметр сверления сталь, мм	20
Максимальный диаметр сверления с автоподачей, сталь, мм	16
Максимальный диаметр сверления чугун, мм	20
Максимальный диаметр торцевой фрезы, мм	100
Максимальный диаметр концевой фрезы, мм	20
Частота вращения вертикального шпинделя, об/мин	66 - 4550
Количество скоростей вертикального шпинделя, шт	16
Автоматическая подача пиноли, мм/оборот	0,04/0,08/0,15
Количество автоматических подач, шт	3
Ход пиноли шпинделя, мм	127
Диаметр пиноли, мм	85,75
Шомпол	M13
Конус шпинделя	ISO-30 (DIN2080)
Диапазон поворота вертикальной головы (вправо/влево)	±90°
Диапазон наклона вертикальной головы (вперед/назад)	±45°
Расстояние от вертикального шпинделя до стола, мм	50 - 356
Расстояние шпиндель-стойка	133 - 400
Диапазон поворота хобота	±90°
Размер стола по оси X и Y, мм	905 х 200
Ход стола по оси X и Y, мм	640 x 240
Ход стола по оси Z, мм	355
Максимальная нагрузка на стол, кг	250
Количество подач по оси X, шт.	плавно
Ширина Т-образного паза, мм	16
Расстояние между пазами, мм	64
Количество Т-образных пазов, шт	3
Мощность вертикального двигателя, кВт	2,2
Длина, мм	1400
Ширина, мм	1320
Высота, мм	1950
Масса JVM-836 TS DRO, кг	730
Длина в упаковке, см	130
Ширина в упаковке, см	110
Высота в упаковке, см	220
Масса в упаковке, кг	850
