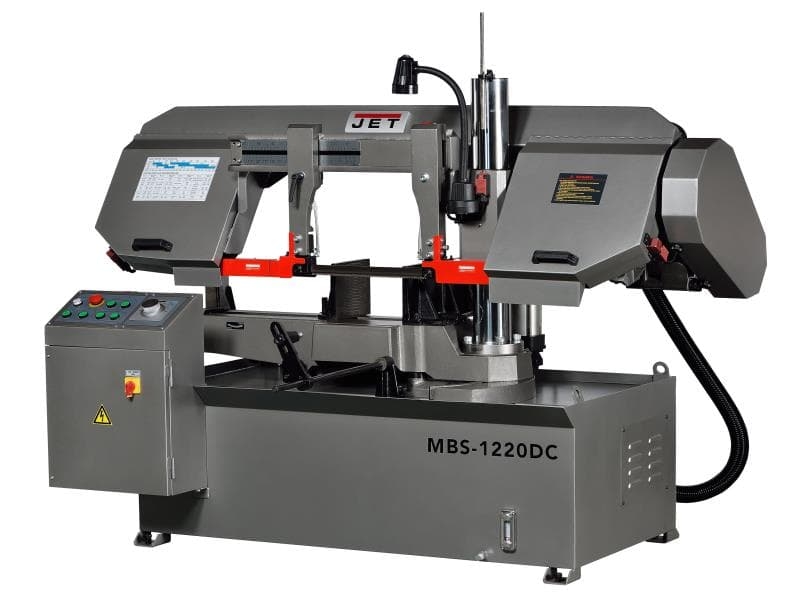

Ленточнопильный станок Jet MBS-1220DC (50000344T)

Модель MBS-1220DC представляет собой модельный ряд ленточнопильных станков колонного типа, в которых вертикальное движение консоли осуществляется вдоль колон. Наличие двух стоек позволяет вести длительную обработку на повышенных режимах подачи консоли. Станок имеет поворотную пильную раму, позволяющую осуществлять обработку заготовок диаметром 300 мм под прямым углом и 255 мм при левом повороте рамы под углом 45°. Оборудование используется для промышленных серийных работ, способно выполнять обработку металлических круглых заготовок большого диаметра, заготовок прямоугольного сечения. Станок имеет гидравлическую систему, обеспечивающей движение консоли по вертикали, позволяющей использовать в конструкции гидравлические тиски мощного прижимного действия. Технологические возможности станка позволяют выполнять полный цикл обработки заготовок в полуавтоматическом режиме. Ленточнопильный станок колонного типа тиски, губки которого осуществляют дожим заготовок с помощью гидроцилиндра. Модель MBS-1220DC оснащена мощным электродвигателем – 2.2 кВт, обеспечивающий с помощью редуктора плавное движение ленточного полотна. Наличие ременной передачи позволяет осуществлять работу станка в 4-х скоростном режиме. Диапазон скоростей составляет 22,40,58 и 84 м/мин, устанавливаемые в зависимости от жесткости материала заготовки. Управление работой станка осуществляется с пульта управления. Оборудование оснащено системой подачи СОЖ непосредственно в зону резания. Тяжелая консоль перемещается в вертикальном положении, имеет направляющие, обеспечивающие проход полотна, предотвращающие уводку полотна в процессе работы. Направляющие имеют подшипниковую группу, благодаря которой осуществляется фиксация ленточного полотна в необходимом положении по отношению к обрабатываемой заготовке. Станок установлен на прочном и устойчивом основании. Вес всего оборудования составляет 645 кг.

JET MBS-1220DC удобен для отрезания:

• трубных изделий;
• профильной продукции;
• деталей, которые имеют сплошное сечение.

Преимущества JET MBS-1220DC

• возможна отрезка деталей под углом сорок пять градусов, так как в конструкции есть рама поворотного типа;
• высокая производительность и максимальное усилие подачи обеспечено двухстоечной схемой;
• двигатель является высокомощным, это позволяет эксплуатировать устройство при продолжительных нагрузках;
• редуктор отличает высокая мощность, что способствует продлению эксплуатационного периода станка;
• подшипниковые узлы имеют. Они являются комбинированными;
• простота изменения степени подъема рамы;
• надежность крепления детали;
• возможность осуществления операций циклами;
• легкость настройки и эксплуатации;
• система подведения охлаждающей жидкости;
• гидроцилиндр отвечает за управление губкой тисков, которая является подвижной.

Технические характеристики MBS-1220DC

Характеристика	Значение
Мощность двигателя, кВт	2,2
Макс. Ø обработки при 90º	Ø300 мм
Зона обработки при 90°	Ø300 мм, □300х300 мм □300х432 мм
Зона обработки при + 45° вправо	Ø300 мм, □255х255 мм □203х300 мм
Напряжение, В	400
Размеры ленточного полотна	34 х 1,1 х 3950 мм
Скорость движения полотна	22, 40, 58, 84 м/мин
Угол поворота	-45/0
Высота рабочего стола	680 мм
Объем бака СОЖ, л	25
ДхШхВ, мм	2100х1100х1400
Масса, кг	645
Длина в упаковке, см	226
Ширина в упаковке, см	126
Высота в упаковке, см	165
Масса в упаковке, кг	800

Комплектация JET MBS-1220DC

• полотно М42. Его размер равен 3,4х0,11х395 сантиметров, 4/6TPI. Изделие является биметаллическим;
• упор концевого типа. Его можно регулировать;
• устройство, обеспечивающее выключение в автоматическом режиме после окончания обработки;
• механизм подъема и опускания рамы. Он является гидравлическим;
• система подведения охлаждающей жидкости;
• тиски быстрозажимные. Они являются гидравлическими.
