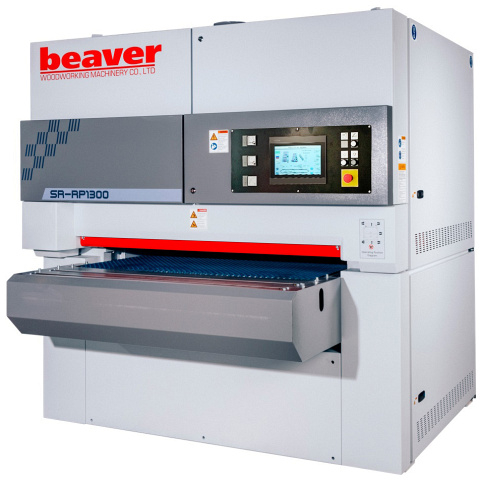

Калибровально-шлифовальный станок Beaver SR-RP 1000
(голосов 0)
Артикул: 9993028sr_rp_10001 Код товара: 106838
На складе: 2 шт.
Предназначен для калибрования и чистового шлифования различных плитных материалов (ДСП, МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов. Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий. Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования и RP (комбинированный: ролик + утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью.
Область применения Beaver SR-RP 1000
Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий. Получаемые изделия
Схемы обработки Beaver SR-RP 1000
Конструктивные особенности Beaver SR-RP 1000
 |

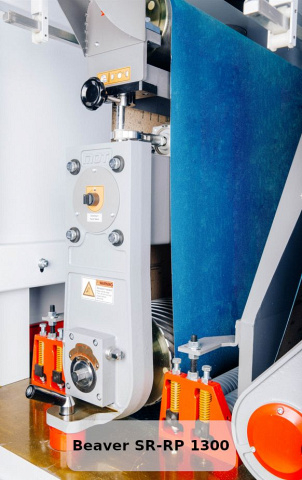

1-й Шлифовальный узел (стальной вал) Позволяет эффективно калибровать в размер заготовки в т.ч. из твердых пород в интенсивных условиях эксплуатации. Благодаря исполнению вала из стали исключено его преждевременное растрескивание при подаче заготовки толще, чем настроен станок (в сравнении с обрезиненными валами). |
 |
2-й шлифовальный узел (вал + утюжок) Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка. |
 |

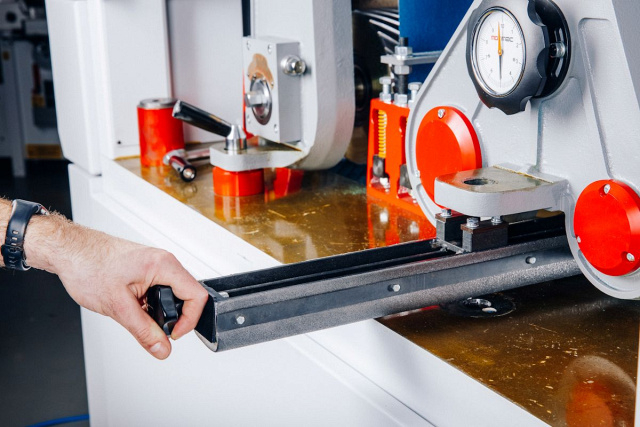

Утюжок Обеспечивает высокое качество обработанной поверхности. Установлен на втором узле после обрезиненного вала. Для обслуживания удобно выдвигается из станка. |
 |
Чугунные крепления шлифовальных узлов Позволяют эффективно гасить вибрации, что повышает качество обработки. Благодаря усиленной виброустойчивой конструкции станки BEAVER можно эксплуатировать в интенсивных многосменных режимах работы. |
 |

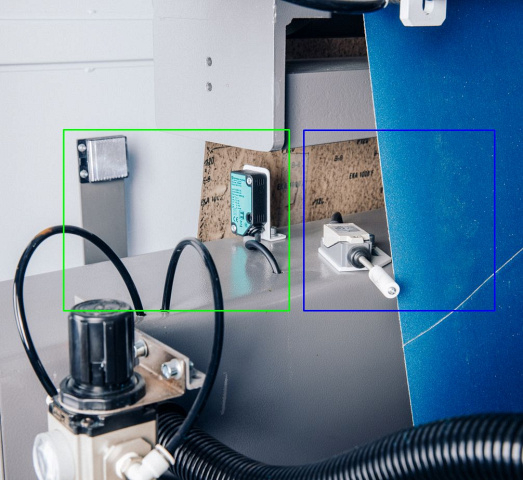

Датчики осцилляции и схода ленты Зелёным: фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении. Синим: датчик схода ленты. Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты. |
 |

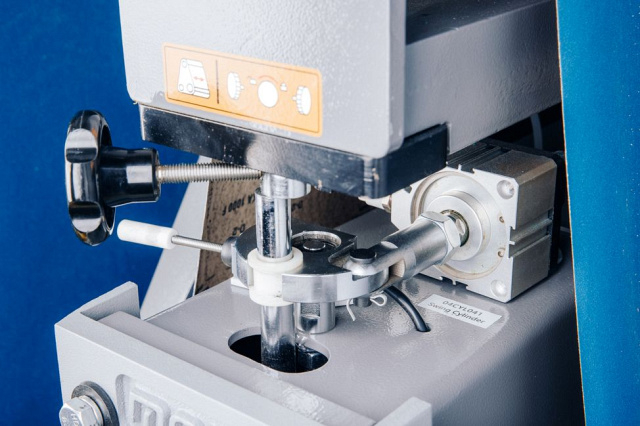

Пневматическое натяжение шлифовальных лент Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение / ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка. |
 |

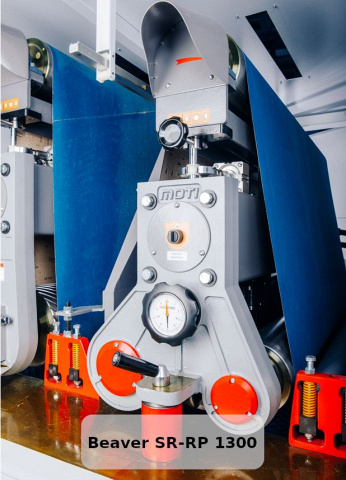

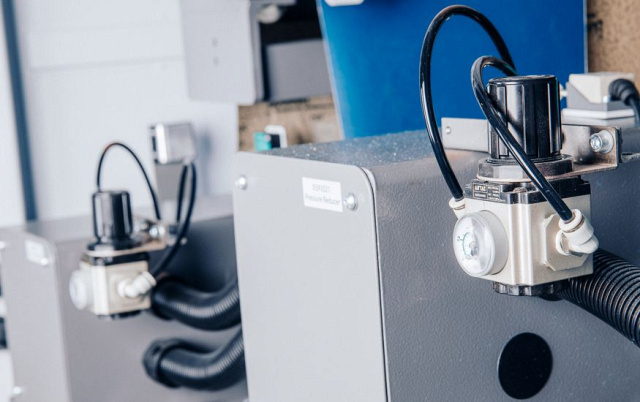

Манометры натяжения шлифовальных лент Позволяют независимо подобрать необходимое натяжение ленты на каждом узле в зависимости от основы ленты (бумага/ ткань) и зернистости. При превышении усилия натяжения происходит автоматическая остановка станка. Установлены на каждом шлифовальном узле. |
 |
Обдув двух шлифовальных лент с осцилляцией Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс шлифовальных лент, сокращает затраты на абразив и повышает производительность станка. Установлен на каждом шлифовальном узле. Привод осцилляции от пневмоцилиндра. |
 |
Осцилляция шлифовальных лент Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки. |
 |

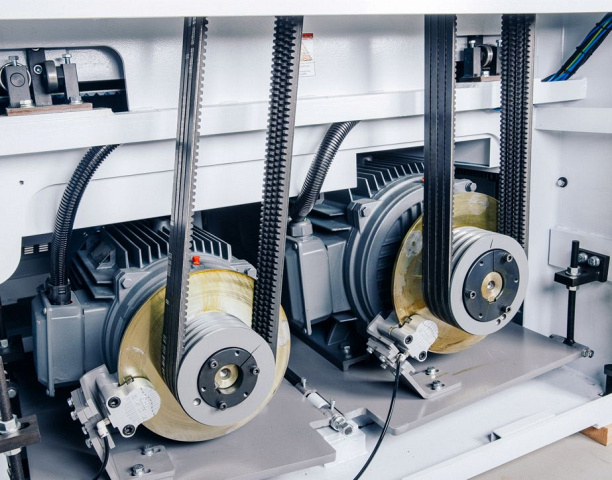

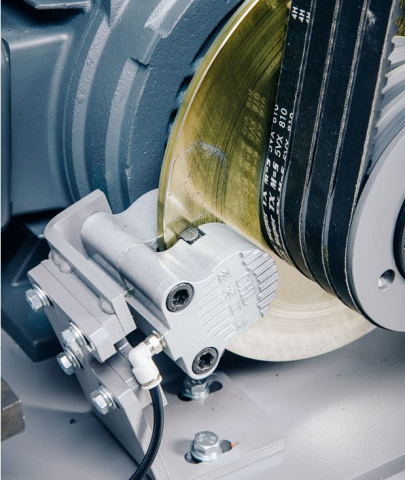

Отдельный привод шлифовальных узлов Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Надежный привод каждого узла через 4 зубчатых ремня гарантирует стабильную передачу крутящего момента. Остановка вращения шлиф лент осуществляется с помощью надежных тормозных колодок |
 |

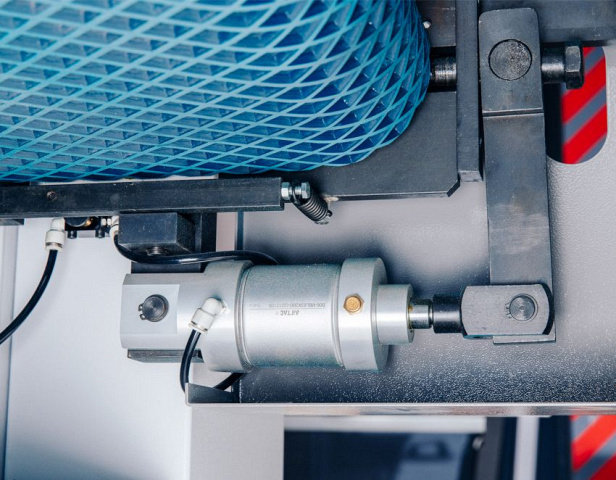

Автоцентрирование подающего транспортера Система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность. Осуществляется с помощью отдельного пневмоцилиндра. |
 |
Позиционирование стола шарико-винтовой передачей Данная система обеспечивает максимальную точность настройки стола по высоте, как следствие высокую точность обработки. |
 |
Крепление стола на 4-х опорах Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции. |
 |

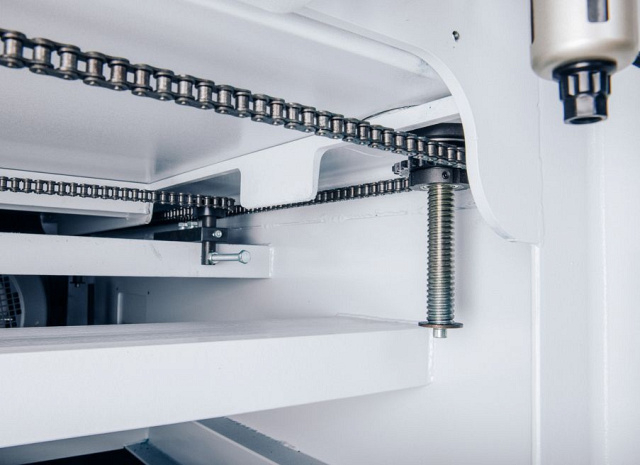

Привод подъема стола Осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает синхронную работу 4-х ШВП, точное позиционирование стола и как следствие высокое качество обработки. |
 |

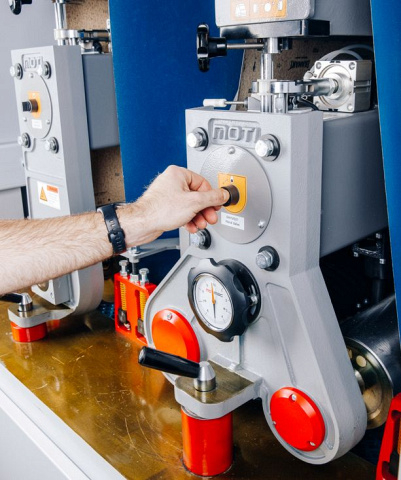

Настройка первого шлифовального узла Осуществляется с помощью высокоточного и удобного эксцентрикового механизма. Обеспечивает высочайшую точность настройки, как следствие высокое качество шлифования. |
 |
Расширение стола на входе с роликами Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки. |
 |
Расширение стола на выходе с роликом Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки. |
 |
Щетка для очистки от пыли Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Имеет отдельный патрубок для аспирации и собственный электродвигатель. Установлена на выходе из станка. |
 |

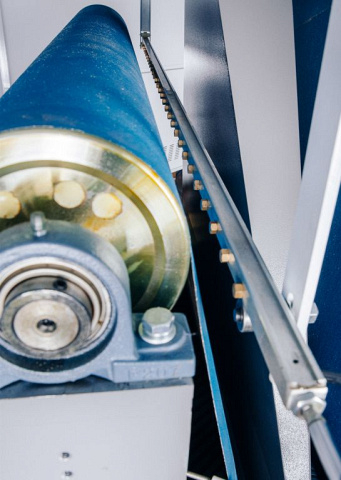

Сдвоенная система прижимных роликов Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Сдвоенные прижимы расположены в местах возможного возникновения вибраций: |
 |
Эффективная система пылеудаления Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты. |
 |
Электрокомпоненты SIEMENS и ABB Высоконадежные электрокомпоненты от ведущего мирового производителя гарантируют стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов. |
 |
Привод подающего транспортера Осуществляется через надежный червячный редуктор, что гарантирует стабильную передачу крутящего момента и обеспечивает высокую надежность станка (по сравнению с цепной передачей). |
 |

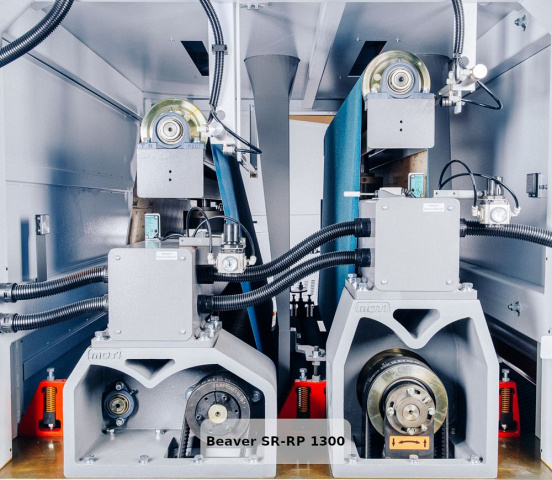

Рабочие узлы Вид слева (рис.1) Массивные чугунные крепления узлов исключают вибрации и повышают качество шлифования. Вид справа (рис.2) Исключены вибрации в подшипниках, тк они смонтированы внутри чугунных узлов. |
Технические характеристики Beaver SR-RP 1000
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 915 095 ₽ |
| ЦЕНА ПО АКЦИИ | 1 631 405 ₽ |
| Тип поверхности | Плоская |
| Заготовка, материал | Листовой материал (щит, МДФ, фанера и др.) |
| Макс. ширина обработки, мм | 1000 |
| Толщина обработки, мм | 3 - 160 |
| Мин. длина заготовки, мм | 500 |
| Материал 1-го шлифовального вала | Сталь |
| Материал 2-го шлифовального вала | Обрезиненный |
| Диаметр 1-го шлифовального вала, мм | 190 |
| Диаметр 2-го шлифовального вала, мм | 160 |
| Твердость 1-го шлифовального вала, шор | Сталь |
| Твердость 2-го шлифовального вала, шор | 80 |
| Мощность двигателя 1-го шлифовального узла, кВт | 22 |
| Мощность двигателя 2-го шлифовального узла, кВт | 15 |
| Мощность двигателя подачи, кВт | 1,5 |
| Мощность двигателя подъема/опускания стола, кВт | 0,37 |
| Размер шлифовальной ленты, мм | 2200 х 1030 |
| Скорость шлифовальной ленты на 1-м узле, м/с | 21 |
| Скорость шлифовальной ленты на 2-м узле, м/с | 18 |
| Скорость подачи, м/мин | 5 - 25 |
| Производительность аспирации, м³/ч | 10 000 |
| Общая мощность, кВт | 38,87 |
| Рабочее давление в пневмосистеме, МПa | 0,6 - 0,8 |
| Мощность двигателя щетки, кВт | 0,37 |
| Длина, мм | 1795 |
| Ширина, мм | 2150 |
| Высота, мм | 2080 |
| Вес, кг | 2500 |
