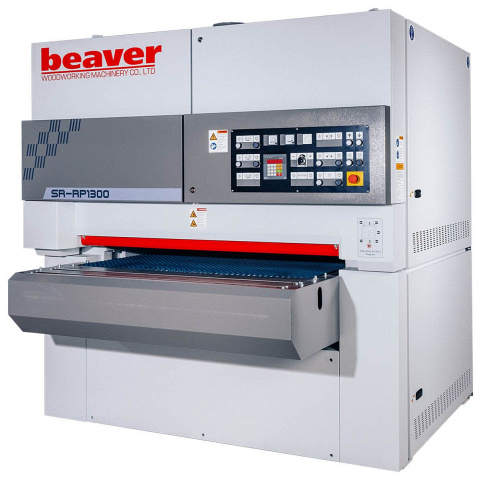

Калибровально-шлифовальный станок Beaver SR-RP 1000 E
(голосов 0)
Артикул: 9992910sr_rp_1000_e1 Код товара: 106836
Под заказ
Предназначен для калибрования и чистового шлифования различных плитных материалов (ДСП, МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов. Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий. Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный: ролик + утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью.
Область применения Beaver SR-RP 1000 E
Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий. Получаемые изделия
Схемы обработки Beaver SR-RP 1000 E
Конструктивные особенности Beaver SR-RP 1000 E
 |
1-й Шлифовальный узел (стальной вал) Позволяет эффективно калибровать в размер заготовки в т.ч. из твердых пород в интенсивных условиях эксплуатации. Благодаря исполнению вала из стали исключено его преждевременное растрескивание при подаче заготовки толще, чем настроен станок (в сравнении с обрезиненными валами). |
 |
2-й шлифовальный узел (вал + утюжок) Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка. |
 |

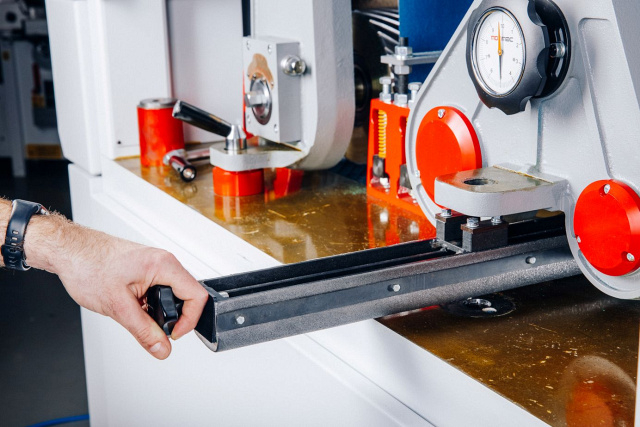

Утюжок Обеспечивает высокое качество обработанной поверхности. Установлен на втором узле после обрезиненного вала. Для обслуживания удобно выдвигается из станка. |
 |
Чугунные крепления шлифовальных узлов Позволяют эффективно гасить вибрации, что повышает качество обработки. Благодаря усиленной виброустойчивой конструкции станки BEAVER можно эксплуатировать в интенсивных многосменных режимах работы. |
 |

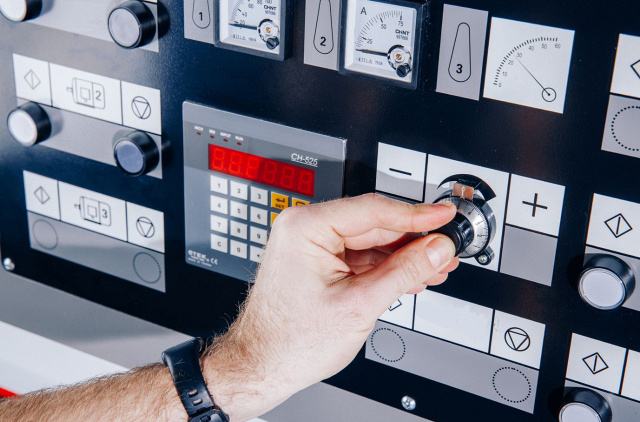

Плавная регулировка скорости подачи Позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности. |
 |

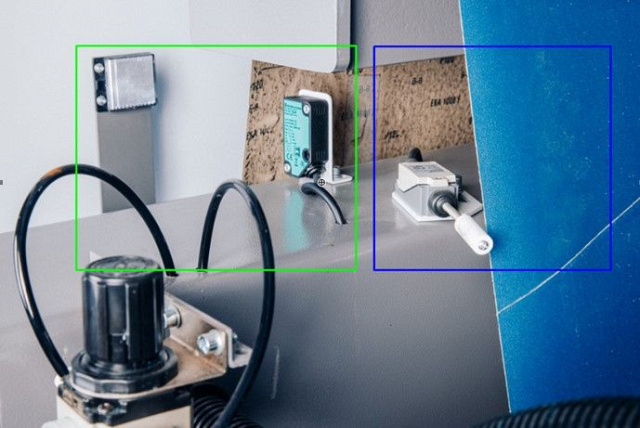

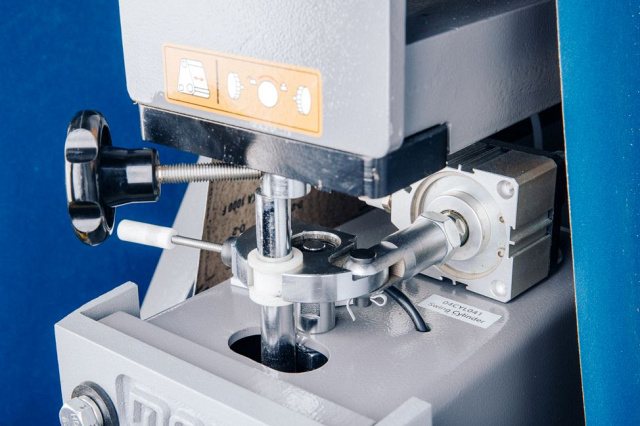

Датчики осцилляции и схода ленты Зелёным: фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении. Синим: датчик схода ленты. Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты. |
 |

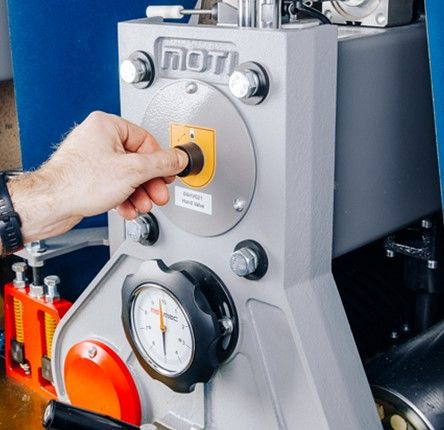

Пневматическое натяжение шлифовальных лент Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка. |
 |

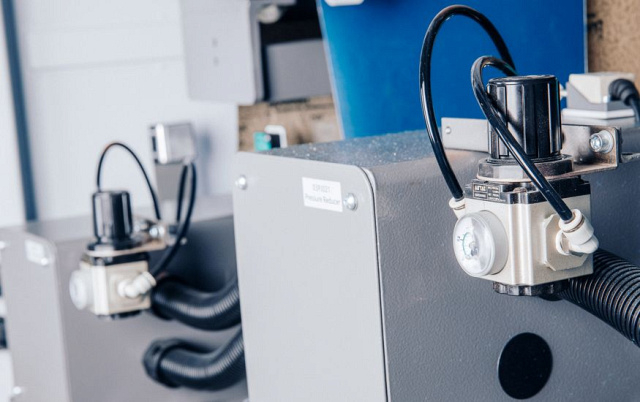

Манометры натяжения шлифовальных лент Позволяют независимо подобрать необходимое натяжение ленты на каждом узле в зависимости от основы ленты (бумага/ ткань) и зернистости. При превышении усилия натяжения происходит автоматическая остановка станка. Установлены на каждом шлифовальном узле. |
 |

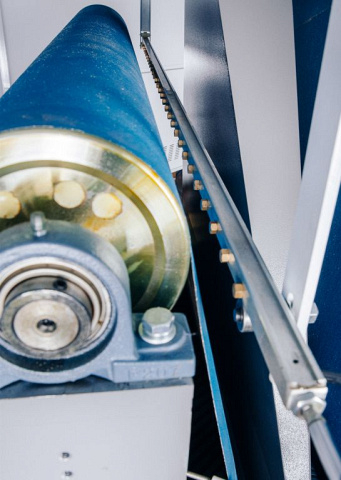

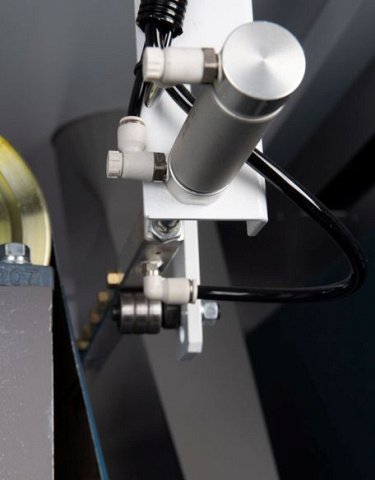

Обдув двух шлифовальных лент с осцилляцией Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс шлифовальных лент, сокращает затраты на абразив и повышает производительность станка. Установлен на каждом шлифовальном узле. Привод осцилляции от пневмоцилиндра. |
 |
Осцилляция шлифовальных лент Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки. |
 |

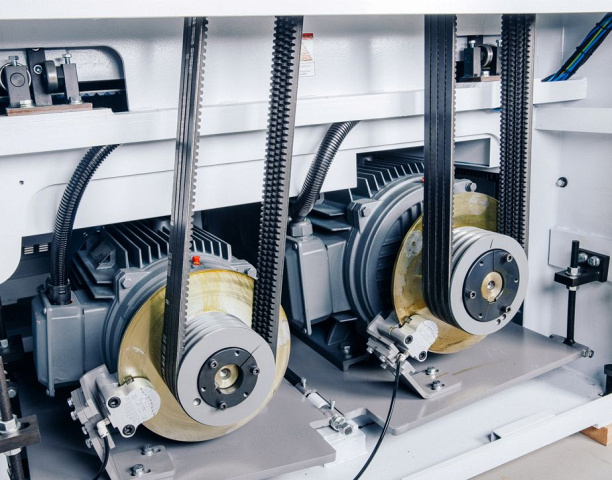

Отдельный привод шлифовальных узлов Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Надежный привод каждого узла гарантирует стабильную передачу крутящего момента. Остановка вращения шлиф лент осуществляется с помощью надежных тормозных колодок |
 |
Автоцентрирование подающего транспортера Система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность. Осуществляется с помощью отдельного пневмоцилиндра. |
 |
Позиционирование стола шарико-винтовой передачей Данная система обеспечивает максимальную точность настройки стола по высоте, как следствие высокую точность обработки. |
 |
Крепление стола на 4-х опорах Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции. |
 |
Привод подъема стола Осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает синхронную работу 4-х ШВП, точное позиционирование стола и высокое качество обработки. |
 |

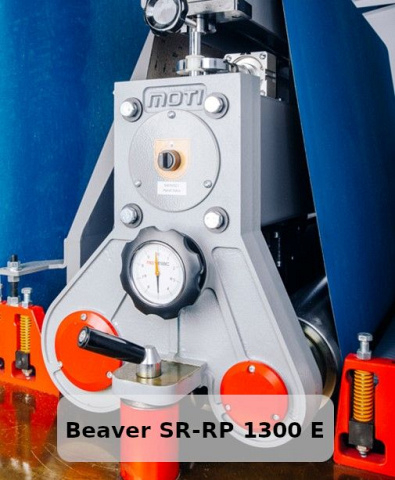

Настройка первого шлифовального узла Осуществляется с помощью высокоточного и удобного эксцентрикового механизма. Обеспечивает высочайшую точность настройки, как следствие высокое качество шлифования. |
 |
Расширение стола на входе с роликом Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки. |
 |
Расширение стола на выходе с роликом Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки. |
 |

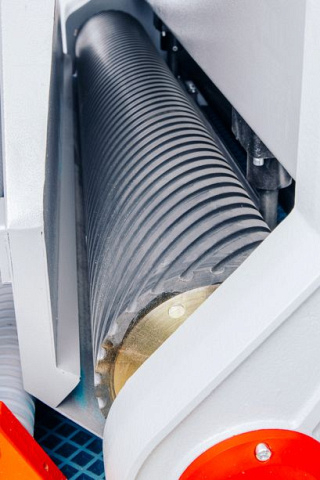

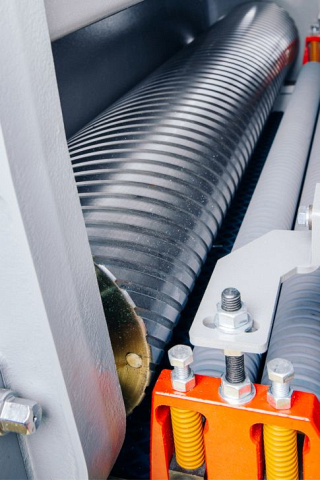

Сдвоенная система прижимных роликов Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Сдвоенные прижимы расположены в местах возможного возникновения вибраций: |
 |
Эффективная система пылеудаления Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты. |
 |
Электрокомпоненты SIEMENS и ABB Высоконадежные электрокомпоненты от ведущих мировых производителей гарантируют стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов. |
 |
Привод подающего транспортера Осуществляется через надежный червячный редуктор, что гарантирует стабильную передачу крутящего момента и обеспечивает высокую надежность станка (по сравнению с цепной передачей). |
 |

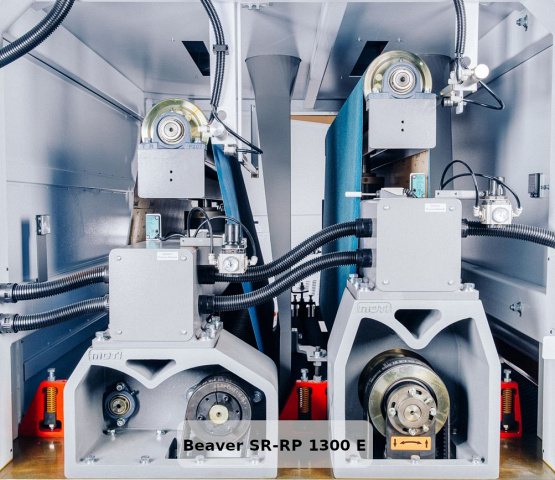

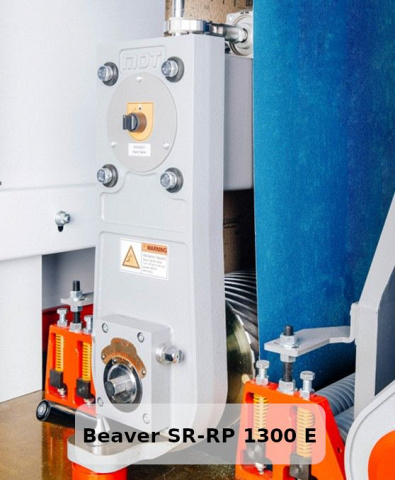

Рабочие узлы Вид слева (фото 1) Массивные чугунные крепления узлов исключают вибрации и повышают качество шлифования. Вид справа (фото 2) Исключены вибрации в подшипниках, тк они смонтированы внутри чугунных узлов. |
Комплектация Beaver SR-RP 1000 E
Дополнительная
 |
Шлифовальные ленты На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом. |
 |
Винтовой компрессор TRIUMPH DELTA 20/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. |
 |
Фильтр рукавный EcoWood FPC 10 000 Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах. |
Технические характеристики Beaver SR-RP 1000 E
| Характеристика | Значение |
|---|---|
| Тип поверхности | Плоская |
| Заготовка, материал | Листовой материал (щит, МДФ, фанера и др.) |
| Макс. ширина обработки, мм | 1000 |
| Толщина обработки, мм | 3 - 160 |
| Мин. длина заготовки, мм | 470 |
| Материал 1-го шлифовального вала | Сталь |
| Материал 2-го шлифовального вала | Обрезиненный |
| Диаметр 1-го шлифовального вала, мм | 190 |
| Диаметр 2-го шлифовального вала, мм | 160 |
| Твердость 1-го шлифовального вала, шор | Сталь |
| Твердость 2-го шлифовального вала, шор | 80 |
| Мощность двигателя 1-го шлифовального узла, кВт | 22 |
| Мощность двигателя 2-го шлифовального узла, кВт | 15 |
| Мощность двигателя подачи, кВт | 1,5 |
| Мощность двигателя подъема/опускания стола, кВт | 0,37 |
| Размер шлифовальной ленты, мм | 2200 х 1030 |
| Скорость шлифовальной ленты на 1-м узле, м/с | 21 |
| Скорость шлифовальной ленты на 2-м узле, м/с | 18 |
| Скорость подачи, м/мин | 4 - 20 |
| Производительность аспирации, м³/ч | 10 000 |
| Общая мощность, кВт | 38,87 |
| Длина, мм | 1795 |
| Ширина, мм | 2150 |
| Высота, мм | 2325 |
| Вес, кг | 2420 |
