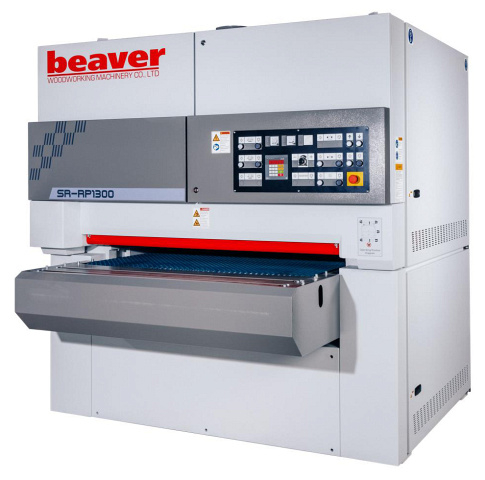

Калибровально-шлифовальный станок Beaver SR-RP 1800
(голосов 0)
Артикул: 3584482sr_rp_1800 Код товара: 106810
Под заказ
Предназначен для калибрования и чистового шлифования различных плитных материалов (ДСП, МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов. Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный: ролик + утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью. Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий.
Область применения Beaver SR-RP 1800
Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно-строительных изделий. Получаемые изделия
Схемы обработки Beaver SR-RP 1800
Конструктивные особенности Beaver SR-RP 1800
 |

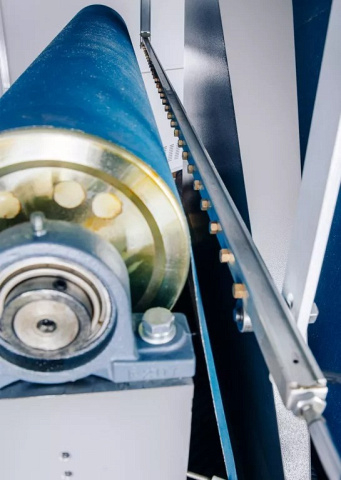

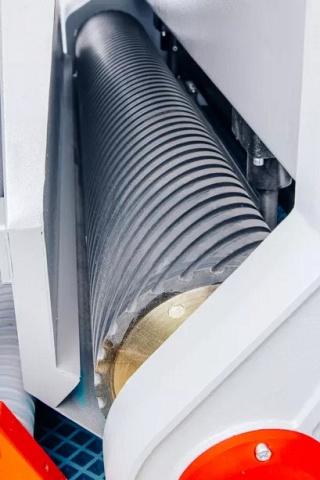

1 Шлифовальный узел (стальной вал) Позволяет эффективно калибровать в размер заготовки в т.ч. из твердых пород в интенсивных условиях эксплуатации. Благодаря исполнению вала из стали исключено его преждевременное растрескивание при подаче заготовки толще, чем настроен станок (в сравнении с обрезиненными валами). |
 |

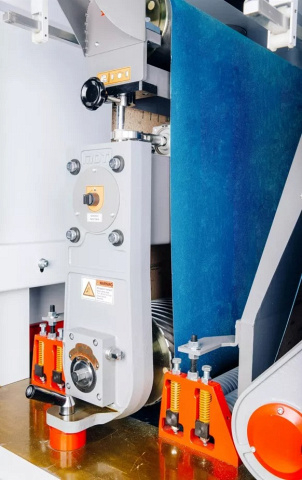

2 Шлифовальный узел (вал + утюжок) Выполняет 2 операции: чистовое шлифование обрезиненным валом;выравнивание кинематической волны с помощью плоского утюжка. |
 |

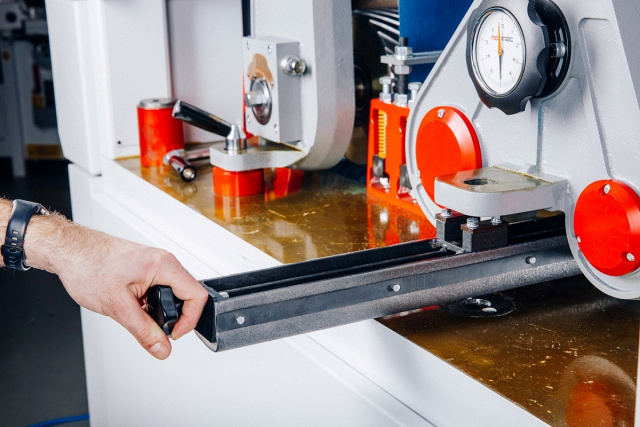

Утюжок Обеспечивает высокое качество обработанной поверхности.Установлен на втором узле после обрезиненного вала.Для обслуживания удобно выдвигается из станка. |
 |
Чугунные крепления шлифовальных узлов Позволяют эффективно гасить вибрации, что повышает качество обработки. Благодаря усиленной виброустойчивой конструкции станки BEAVER можно эксплуатировать в интенсивных многосменных режимах работы. |
 |

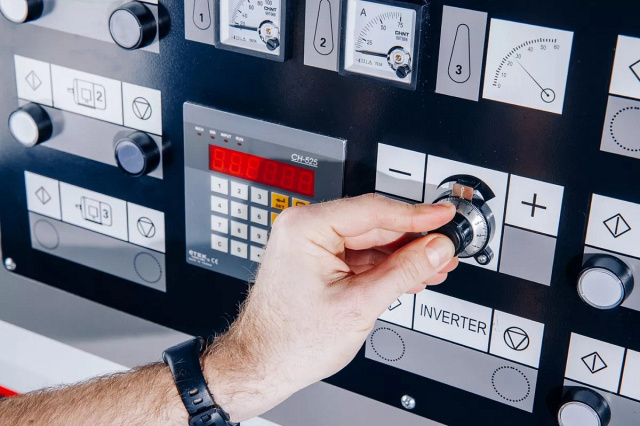

Инвертор Плавная регулировка скорости подачи от 6 до 30 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности. Регулятор удобно расположен на передней панели управления, имеет шкалу для точной настройки. |
 |

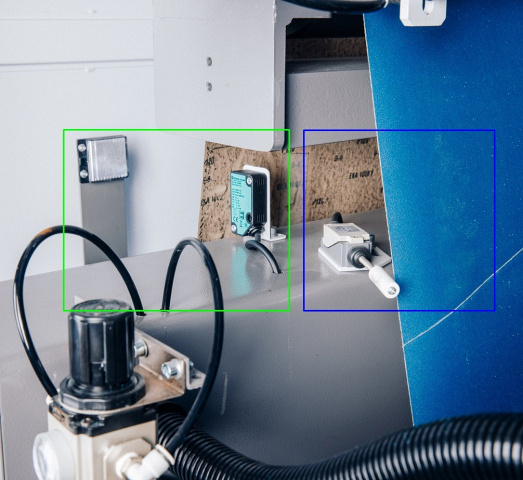

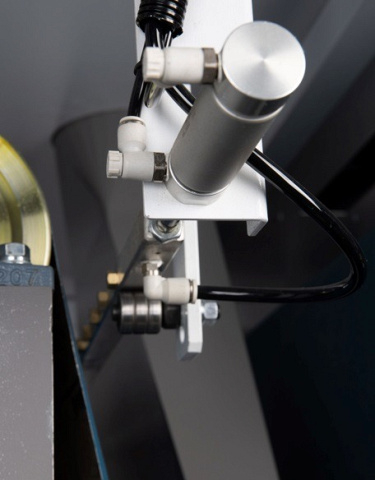

Датчик осцилляции и схода ленты Зелёным: фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении. Синим: датчик схода ленты. Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты. |
 |

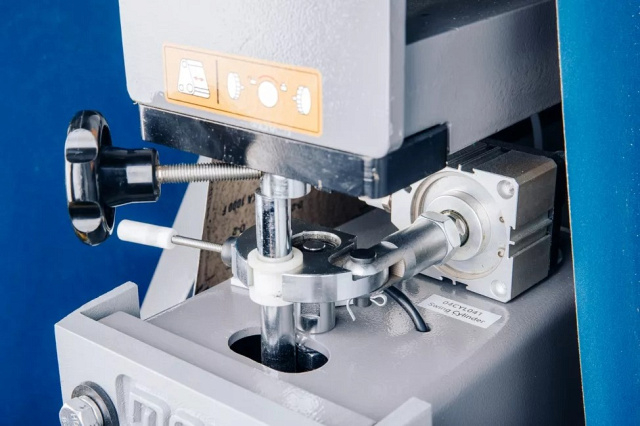

Пневматическое натяжение шлифовальных лент Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка. |
 |

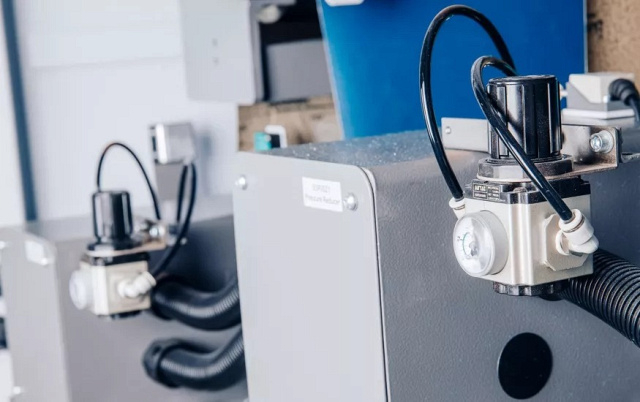

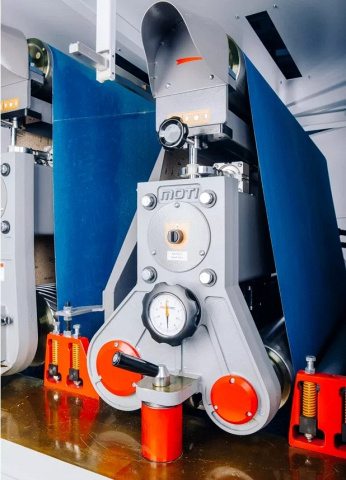

Манометры натяжения шлифовальных лент Позволяют независимо подобрать необходимое натяжение ленты на каждом узле в зависимости от основы ленты (бумага/ткань) и зернистости.При превышении усилия натяжения происходит автоматическая остановка станка.Установлены на каждом шлифовальном узле. |
 |
Обдув шлифовальных лент с осцилляцией Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования.Повышает ресурс шлифовальных лент, сокращает затраты на абразив и повышает производительность станка.Установлен на каждом шлифовальном узле.Привод осцилляции от пневмоцилиндра. |
 |
Осцилляция шлифовальных лент Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки. |
 |

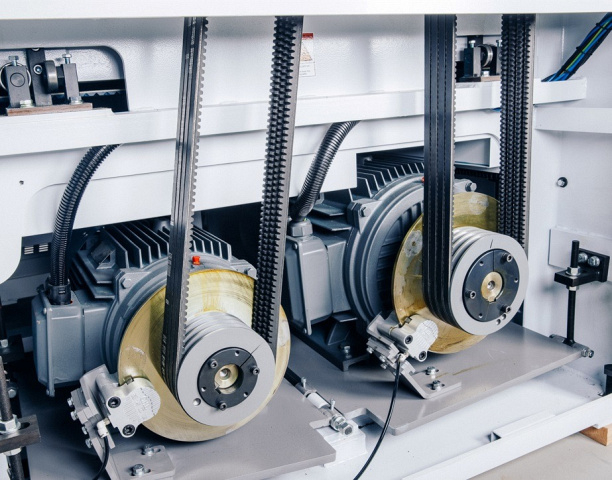

Отдельный привод шлифовальных узлов Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках.Надежный привод каждого узла через 4 зубчатых ремня гарантирует стабильную передачу крутящего момента.Остановка вращения шлифовальных лент осуществляется с помощью надежных тормозных колодок. |
 |
Автоцентрирование подающего транспортера Система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность. Осуществляется с помощью отдельного пневмоцилиндра. |
 |
Позиционирование стола шарико-винтовой передачей Данная система обеспечивает максимальную точность настройки стола по высоте, как следствие высокую точность обработки. |
 |
Крепление стола на 4 опорах Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции. |
 |
Привод подъема стола Осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает синхронную работу 4-х ШВП, точное позиционирование стола и как следствие высокое качество обработки. |
 |

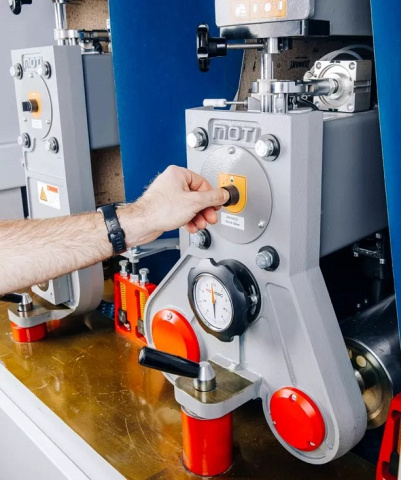

Настройка первого шлифовального узла Осуществляется с помощью высокоточного и удобного эксцентрикового механизма. Обеспечивает высочайшую точность настройки, как следствие высокое качество шлифования. |
 |
Расширение стола на входе с 2 роликами Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки. |
 |
Расширение стола на выходе с одним роликом Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки. |
 |
Щетка для очистки от пыли Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Имеет отдельный патруок для аспирации и собственный электродвигатель. Установлена на выходе из станка. |
 |

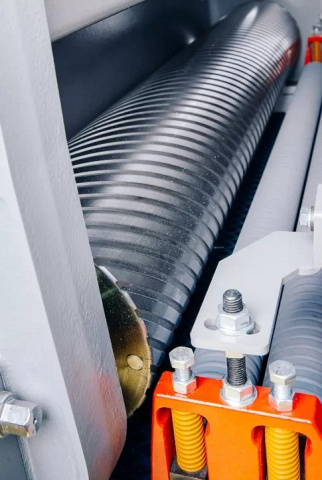

Сдвоенная система прижимных роликов Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Прижимы расположены в местах возможного возникновения вибраций: На входе в станок;Между шлифовальными узлами;На выходе из станка (один ролик). |
 |
Эффективная система пылеудаления Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты. |
 |
Электрокомпоненты SIEMENS Высоконадежные электрокомпоненты от ведущего мирового производителя гарантируют стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов. |
 |
Привод подающего транспортера Осуществляется через надежный червячный редуктор, что гарантирует стабильную передачу крутящего момента и обеспечивает высокую надежность станка (по сравнению с цепной передачей). |
 |

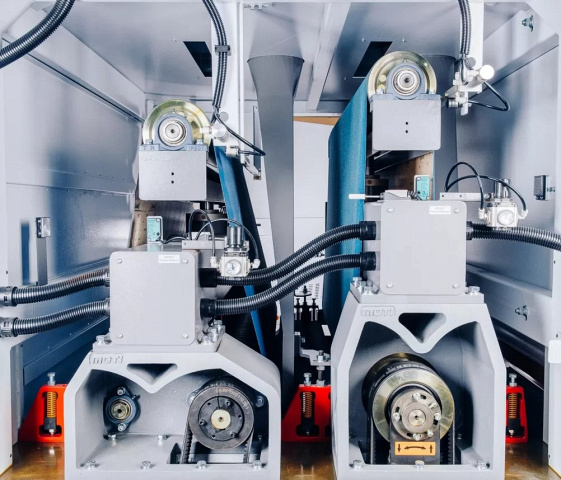

Рабочие узлы Вид слева (рис.1) Массивные чугунные крепления узлов исключают вибрации и повышают качество шлифования. Вид справа (рис.2) Исключены вибрации в подшипниках, тк они смонтированы внутри чугунных узлов. |
Технические характеристики Beaver SR-RP 1800
| Характеристика | Значение |
|---|---|
| Тип поверхности | Плоская |
| Заготовка, материал | Листовой материал (щит, МДФ, фанера и др.) |
| Макс. ширина обработки, мм | 1800 |
| Толщина обработки, мм | 3 - 110 |
| Мин. длина заготовки, мм | 550 |
| Материал 1-го шлифовального вала | Сталь |
| Материал 2-го шлифовального вала | Обрезиненный |
| Диаметр 1-го шлифовального вала, мм | 240 |
| Диаметр 2-го шлифовального вала, мм | 210 |
| Твердость 1-го шлифовального вала, шор | Сталь |
| Твердость 2-го шлифовального вала, шор | 70 |
| Мощность двигателя 1-го шлифовального узла, кВт | 37 |
| Мощность двигателя 2-го шлифовального узла, кВт | 22 |
| Мощность двигателя подачи, кВт | 4 |
| Мощность двигателя подъема/опускания стола, кВт | 0,55 |
| Размер шлифовальной ленты, мм | 1830 x 2200 |
| Скорость шлифовальной ленты на 1-м узле, м/с | 20 |
| Скорость шлифовальной ленты на 2-м узле, м/с | 18 |
| Скорость подачи, м/мин | 6 - 30 |
| Производительность аспирации, м³/ч | 12 500 |
| Общая мощность, кВт | 63,92 |
| Рабочее давление в пневмосистеме, МПa | 0,6 - 0,8 |
| Мощность двигателя щетки, кВт | 0,37 |
| Длина, мм | 2460 |
| Ширина, мм | 2205 |
| Высота, мм | 2110 |
| Вес, кг | 4230 |
