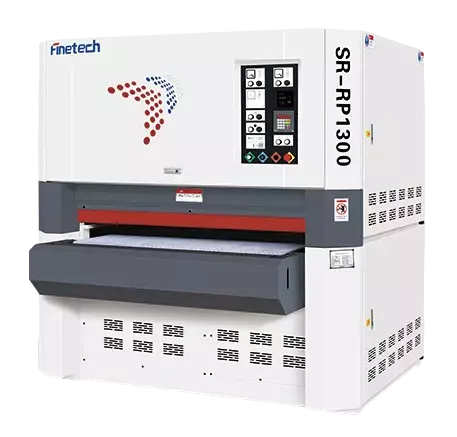

Калибровально-шлифовальный станок Finetech SFR-R 1300V
(голосов 0)
Артикул: pri125326 Код товара: 108361
Под заказ
Калибровально-шлифовальный станок FineTech SFR-R 1300V предназначен для высококачественного шлифования поверхностей с нанесенным ЛКМ, шпонированных поверхностей и шпона.
FineTech SFR-R 1300V – имеет не подвижный рабочий стол, размер настраивается непосредственно на самом узле шлифования, поэтому данный станок идеально встраивается в линии шлифования или в линии по УФ нанесению лакокрасочных материалов.
Станок оснащен двумя шлифовальными узлами R (ролик) + R (ролик)
- F – настройка размера на узле шлифования (не подвижный рабочий стол)
- R – тонкое шлифование, Р320
- R – чистовое шлифование, Р400
- V – специально для шлифования шпона и материалов покрытых ЛКМ
Конструктивные особенности Finetech SFR-R 1300V
 |

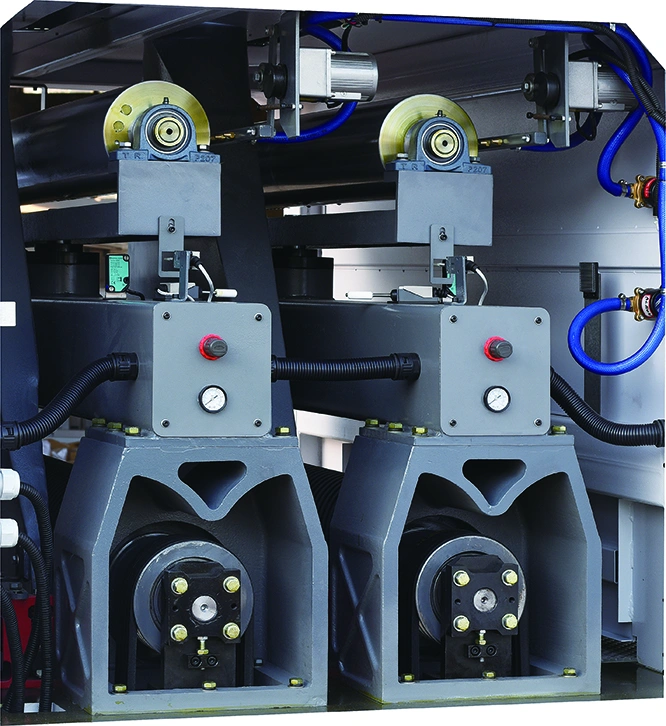

ШЛИФОВАЛЬНЫЕ УЗЛЫ (мягкая резина R+R) Станок оснащен 2-мя шлифовальными узлами: мягкие валы жесткостью 26/20 шор увеличенного диаметра 215 мм. Данная конструкция позволяет идеально огибать рельеф заготовки и осуществлять высококачественное шлифование поверхностей с нанесенным ЛКМ, шпонированных деталей и шпона толщиной 0,5 мм (с вакуумным столом). После шлифовальных узлов установлена щетка для очистки от пыли, что позволяет исключить отдельную операцию обеспыливания, повысить производительность и снизить себестоимость продукции. |
 |
ОСНОВНЫЕ КРЕПЛЕНИЯ И УЗЛЫ ИЗ ЧУГУНА Позволяют гасить вибрации, значительно улучшая качество шлифования Благодаря своей виброустойчивой конструкции, шлифовальные станки Finetech можно использовать в самых тяжелых условиях эксплуатации, не беспокоясь о качестве продукции |
 |
НАСТРОЙКА ШЛИФОВАЛЬНОГО УЗЛА Осуществляется с помощью высокоточного и удобного эксцентрикового механизма. Обеспечивает высочайшую точность настройки, как следствие высокое качество шлифования |
 |

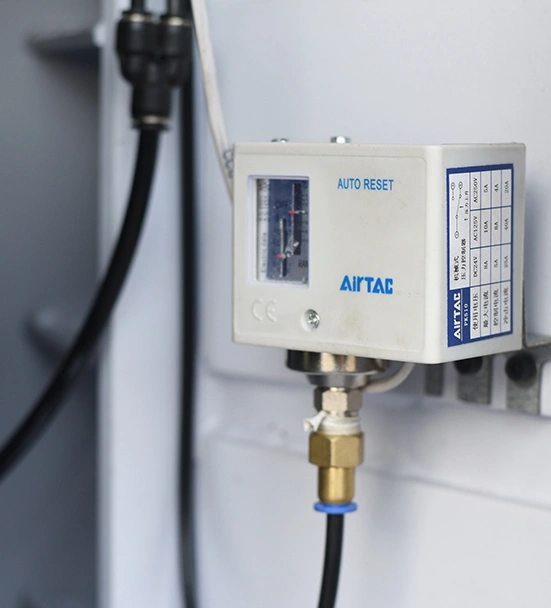

ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТ Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв Натяжение или ослабление лент осуществляется мгновенно поворотом переключателя |
 |
ПРИЖИМНЫЕ РОЛИКИ Сдвоенная система прижимных роликов гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Сдвоенные прижимы расположены в местах возможного возникновения вибраций:
|
 |

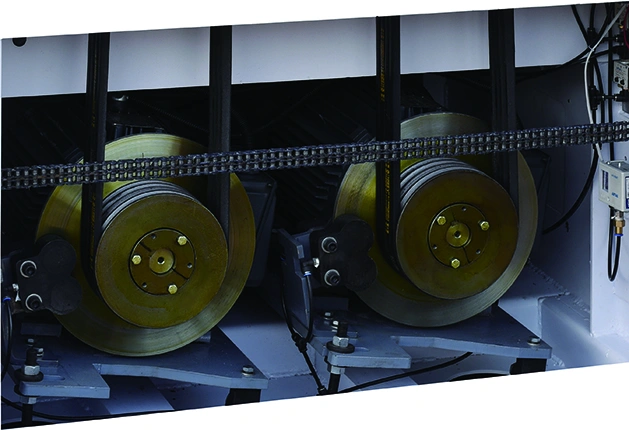

ПРИВОД ШЛИФОВАЛЬНЫХ УЗЛОВ Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Надежный привод каждого узла через 4 зубчатых ремня гарантирует стабильную передачу крутящего момента. Остановка вращения шлиф лент осуществляется с помощью надежных тормозных колодок |
 |
ПОДПИПНИКИ «NSK» На валах устанавливаются высокоточные подшипники NSK (Япония), что обеспечивает долгую работу агрегатов и узлов |
 |
ПРИВОД ПОДАЮЩЕЙ ЛЕНТЫ Осуществляется через червячный редуктор, что гарантирует стабильную передачу крутящего момента и обеспечивает надежность данного узла, в сравнении с цепной передачей |
 |
ПРИВОД ПОДЬЕМА СТОЛА Осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает:
|
 |
ЩЕТКА ОЧИСТКИ ОТ ПЫЛИ Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Имеет отдельный патрубок для аспирации и собственный электродвигатель. Установлена на выходе из станка |
 |
ИНВЕРТОР НА ПОДАЧУ Плавная регулировка скорости подачи от 5 до 30 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности. Регулятор удобно расположен на передней панели управления, имеет шкалу для точной настройки |
 |
ЭЛЕКТРОКОМПОНЕНТЫ SIEMENS На станках Finetech применяются электрокомпоненты SIEMENS, что гарантирует стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов |
 |
ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки |
 |

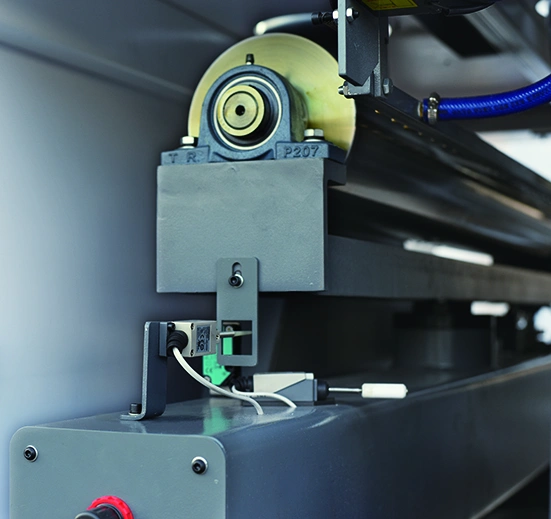

ДАТЧИКИ ОСЦИЛЛЯЦИИ И СХОДА ЛЕНТЫ Фотодатчик осцилляции шлифовальной ленты:
|
 |

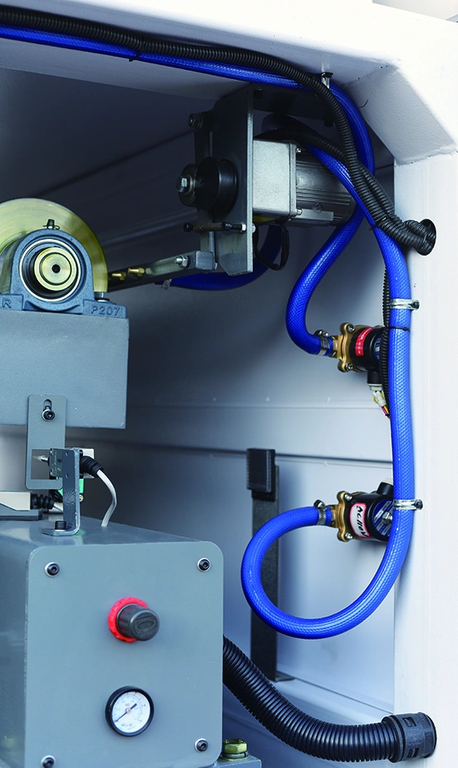

ОБДУВ ШЛИФОВАЛЬНЫХ ЛЕНТ С ОСЦИЛЛЯЦИЕЙ (на обоих узлах) Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы, что:
Привод осцилляции от пневмоцилиндра |
 |
АВТОЦЕНТРИРОВАНИЕ ПОДАЮЩЕГО ТРАНСПОРТЕРА Данная система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность. Осуществляется с помощью отдельного пневмоцилиндра |
 |
РАСШИРЕНИЕ СТОЛА НА ВЫХОДЕ С ОДНИМ РОЛИКОМ Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки |
Технические характеристики станка Finetech SFR-R 1300V
| Общие характеристики | |
| Скорость шлифовальной ленты на 1-ом узле, м/с | 3 - 17 |
| Скорость шлифовальной ленты на 2-ом узле, м/с | 3 - 17 |
| Скорость подачи (инвертер), м/мин | 5 - 26 |
| Параметры обработки | |
| Максимальная ширина обработки, мм | 1300 |
| Толщина обработки, мм | 3 - 110 |
| Размер шлифовальной ленты, мм | 2620 х 1330 |
| Параметры заготовки | |
| Минимальная длина заготовки, мм | 420 |
| Материал валов | |
| Материал 1-го шлифовального вала | Мягкая резина |
| Материал 2-го шлифовального вала | Мягкая резина |
| Диаметр валов | |
| Диаметр 1-го шлифовального вала, мм | 320 |
| Диаметр 2-го шлифовального вала, мм | 320 |
| Твердость валов | |
| Твердость 1-го шлифовального вала, шор | 26 |
| Твердость 2-го шлифовального вала, шор | 20 |
| Мощность узлов | |
| Мощность двигателя 1-го шлифовального узла, кВт | 11 |
| Мощность двигателя 2-го шлифовального узла, кВт | 11 |
| Мощность двигателя подачи, кВт | 3 |
| Мощность двигателя подъема/опускания стола, кВт | 1.1 |
| Мощность двигателя вакуумного насоса, кВт | 7.5 |
| Мощность двигателя на узел щетки, кВт | 0.37 |
| Мощность (общая), кВт | 33.97 |
| Аспирация | |
| Рабочее давление в пневмосистеме, МПа | 0.6 |
| Производительность аспирации, м3/час | 8500 |
| Расход воздуха, м3/час | 17 |
| Габаритные размеры | |
| Длина, мм | 2112 |
| Ширина, мм | 2634 |
| Высота, мм | 2330 |
| Вес, кг | 4720 |
