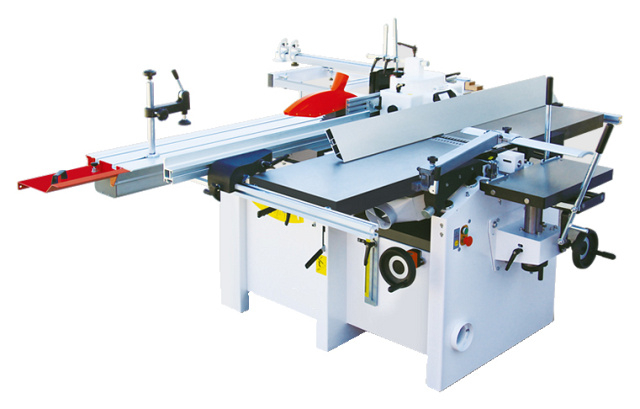

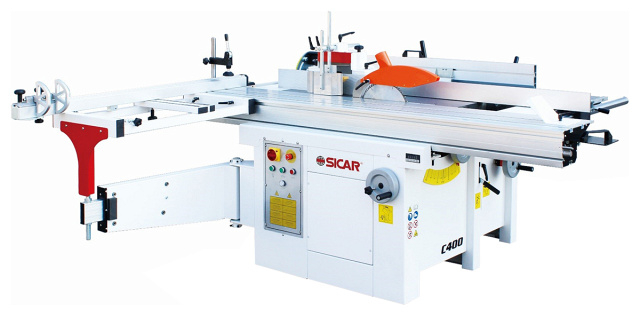

Комбинированный станок SICAR C400 каретка 3200
(голосов 0)
Артикул: 8803336c400_karetka_3200 Код товара: 106867
Под заказ
Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий. Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.
Область применения
Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.
Схемы обработки
 |
Продольное пиление пиломатериалов |
 |
Торцевание пиломатериалов |
 |
Фугование |
 |
Рейсмусование с автоподачей |
 |
Сверление отверстий и выборка пазов |
 |
Продольное профильное фрезерование |
 |
Фрезерование шипов и проушин |
 |
Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера) |
Конструктивные особенности
 |
Фуговальный узел Литые фуговальные столы являются надежной базой при обработке. Наклон направляющей линейки позволяет снимать фаску. |
 |
Рейсмусовый узел На рейсмусе возможна обработка деталей высотой до 220 мм. Отображение размера по линейке и механическому счетчику. |
 |

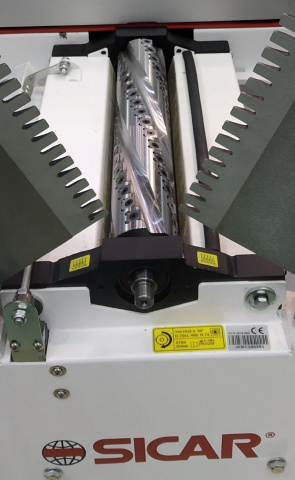

Спиральный ножевой вал на моделях W Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. Преимущества спирального вала: |
 |
Фрезерный узел Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. Удобный и надежный прижим заготовки. |
 |

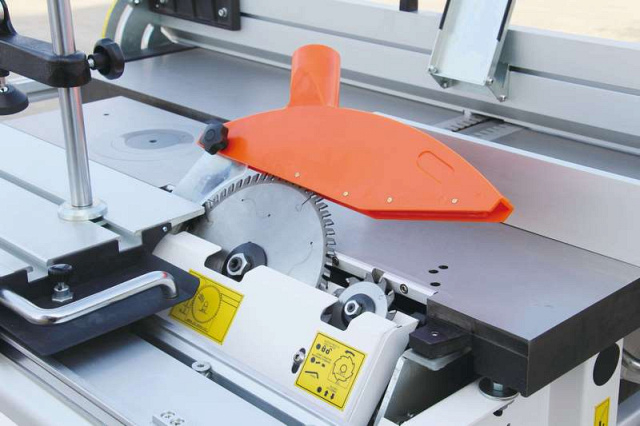

Пильный узел Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход. |
 |
Сверильно-пазовальный узел Позволяет осуществлять выборку пазов и сверление отверстий. При необходимости может быть легко демонтирован. |
 |

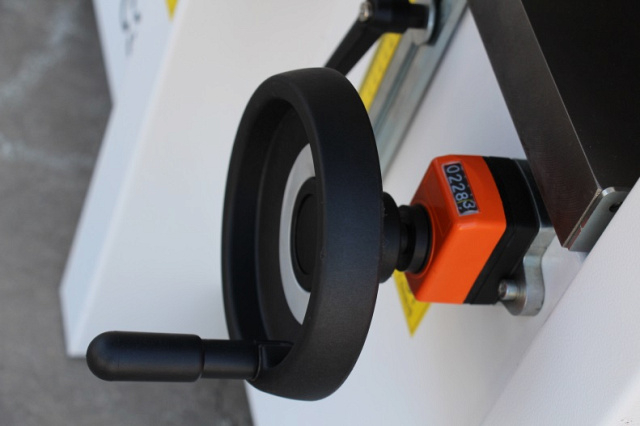

Счетчик положения высоты рейсмусого стола Позволяет установить высоту стола с точностью до 0,1 мм. |
 |
Наклон пильного узла от 0 до 45° Осуществляется маховиком по градуированной шкале. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам. |
 |
Патрон WESCOTT Позволяет зажимать любой диаметр хвостовика от 0 до 16 мм. |
 |

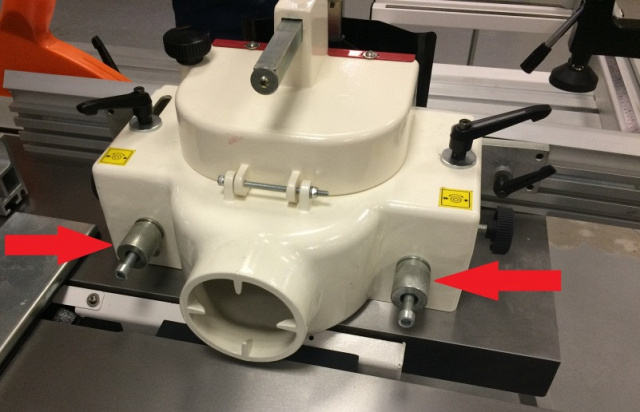

Регулировка направляющих линеек фрезерного узла Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка. |
 |
Направляющая линейка Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. На SICAR C400 линейка перемещается по усиленной цилиндрической направляющей, имеющей точную подстройку. |
 |

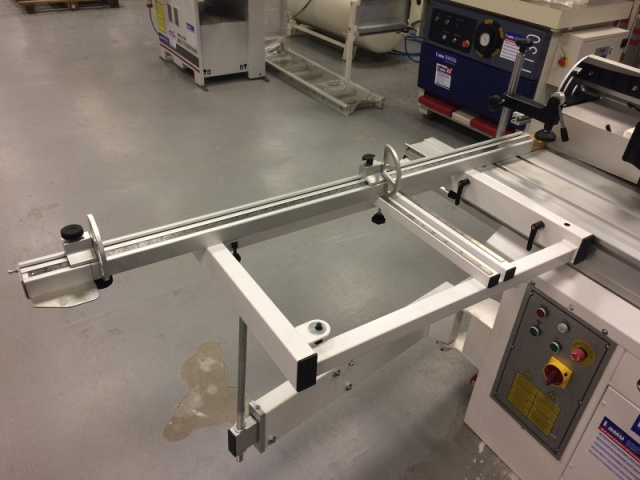

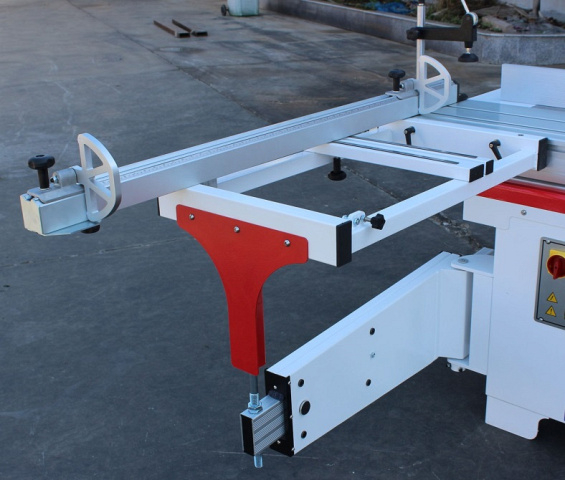

Телескопическаяч линейка На линейке 2 флажковых упора. Поворот линейки от 0 до 45°. Телескопическое удлинение позволяет базировать габаритные заготовки. Форматный стол на SICAR C400 имеет усиленное крепление в 3-х точках к телескопической опоре. |
 |

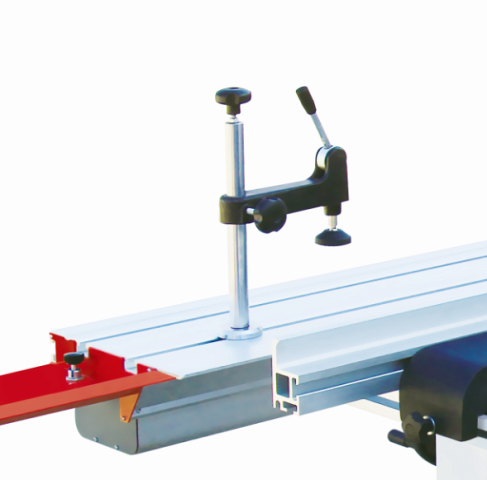

Экцентриковый прижим Позволяет надежно фиксировать детали на каретке. |
 |

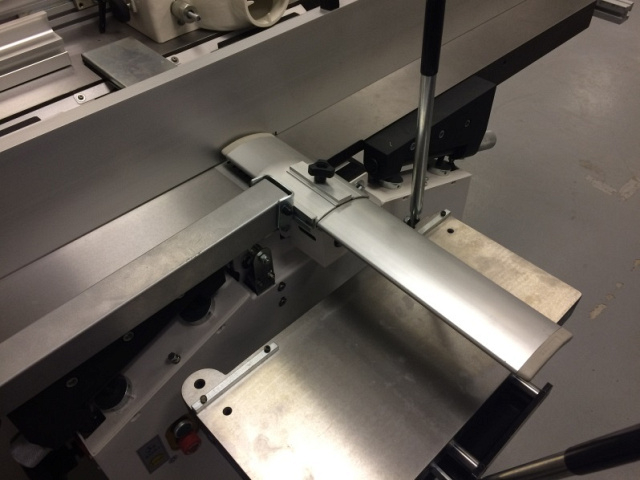

Защита ножевого вала Откидная защита строгального вала в соответствии с нормами СЕ. |
 |

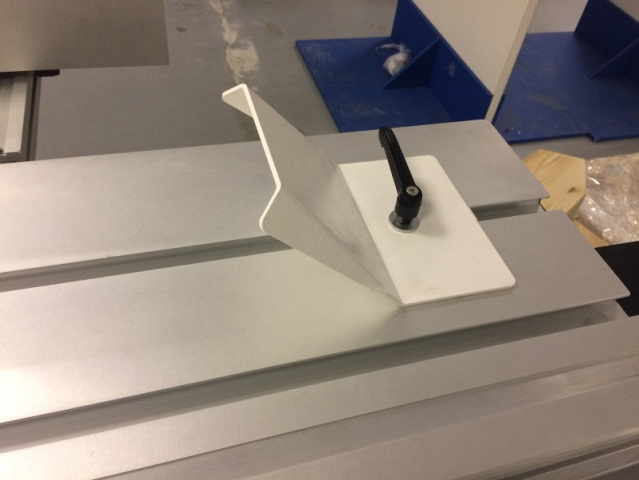

Упор на каретке Передвижной упор на каретке исключает смещение заготовки при пилении. |
 |

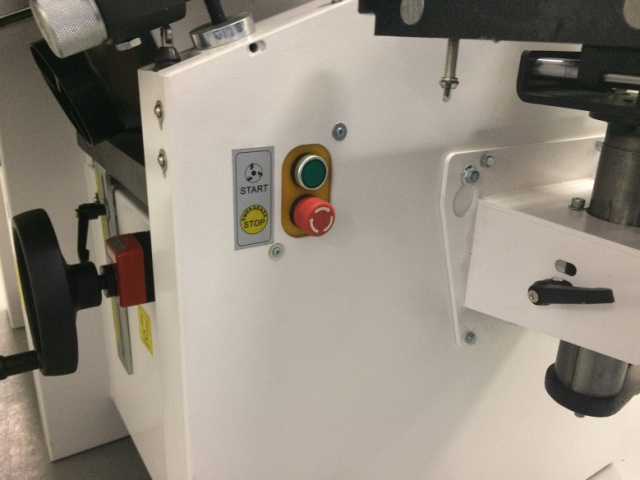

Кнопки включения ножевого вала Вынесены отдельно на фуговально-рейсмусовый узел. Позволяют удобно включать станок при фуговании, рейсмусовании и сверлении. Не нужно обходить вокруг станка |
 |
Прижимное устройство MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
 |

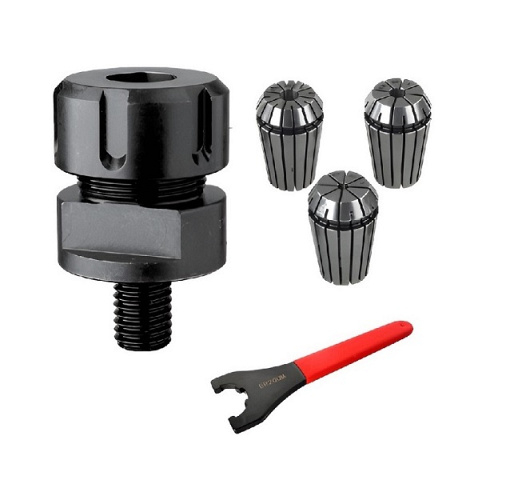

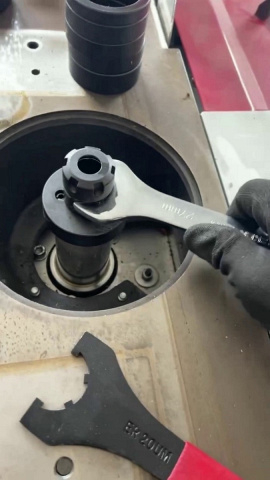

Концевые (цанговые) фрезы Станок имеет возможность работы с цанговыми фрезами. Для этого в комплекте со станком поставляется переходник для установки концевых фрез в фрезерный шпиндель и 3 цанги ER 20 под хвостовики: 8 / 10 / 12 мм, а также ключ для затяжки цанг. Переходник вкручивается в шпиндель и позволяет использовать менее дорогие, в сравнении с насадными - концевые фрезы. |
 |

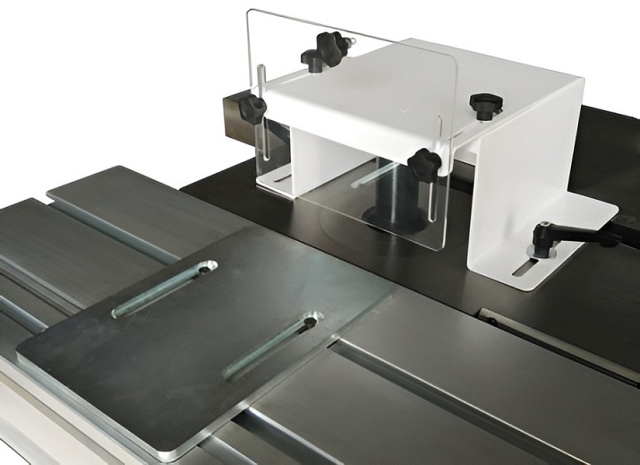

Шипорезный комплект Состоит из: Приставка позволяет: |
 |
Комплект пил В комплекте со станком поставляется 2 пильных диска: основной и подрезной пильный диск. |
 |
Комплект фрез для пазовального узла В комплекте со станком поставляется набор из 6 фрез для изготовления пазов: |
Комплектация
Стандартная
Дополнительная
 |
Аспирация ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. |
 |
Рукавный фильтр ECOWOOD FPC-3500, Турция Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. |
 |
Дисковые пилы IRONMAC для продольного и смешанного пиления древесины |
 |
Дисковые пилы IRONMAC для поперечного пиления древесины |
 |
Ножи строгальные из быстрорежущей стали IRONMAC |
 |
Фреза насадные по дереву |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Посадочный диаметр основной пилы, мм | 30 |
| Посадочный диаметр подрезной пилы, мм | 22 |
| Размеры рабочего стола, мм | 1112 х 326 |
| Размеры каретки, мм | 3200 х 315 |
| Ход каретки, мм | 3200 |
| Максимальная ширина распиливаемого материала по линейке, мм | 730 |
| Частота вращения основной пилы, об/мин | 4500 |
| Частота вращения подрезной пилы, об/мин | 7000 |
| Наклон пилы, ° | 0 - 45 |
| Высота пропила при 90°, мм | 95 |
| Высота пропила при 45°, мм | 75 |
| Мощность двигателя, кВт | 4 |
| Диаметр основной пилы, кВт | 300 |
| Диаметр подрезной пилы, мм | 90 |
| Количество операций, шт | 5 |
| Мощность двигателя, кВт | 4 |
| Размер рабочего стола, мм | 1112 х 326 |
| Диаметр шпинделя, мм | 32 |
| Рабочая высота шпинделя, мм | 105 |
| Частота вращения, об/мин | 5700 |
| Вертикальный ход шпинделя, об/мин | 115 |
| Максимальный диаметр инструмента, мм | 180 |
| Мощность двигателя, кВт | 4 |
| Ширина фугования, мм | 400 |
| Длина столов, мм | 1800 |
| Диаметр ножевого вала, мм | 70 |
| Количество ножей, шт. | 3 |
| Частота вращения, об/мин | 5700 |
| Максимальная толщина съема, мм | 4 |
| Размеры строгальных ножей для стандартного ножевого вала, мм | 400 х 25 х 3 |
| Размеры строгальных ножей для спирального вала, мм | - |
| Толщина обрабатываемой заготовки, мм | 4 - 220 |
| Скорость подачи, м/мин | 7 |
| Размер стола, мм | 400 х 760 |
| Максимальная толщина съема, мм | 4 |
| Размер рабочего стола, мм | 250 х 500 |
| Продольный ход, мм | 205 |
| Поперечный ход, мм | 95 |
| Вертикальный ход, мм | 90 |
| Диаметр хвостовика концевого инструмента, мм | 0 - 16 |
| Длина, мм | 3200 |
| Ширина, мм | 1800 |
| Высота, мм | 875 |
| Вес, кг | 645 |
