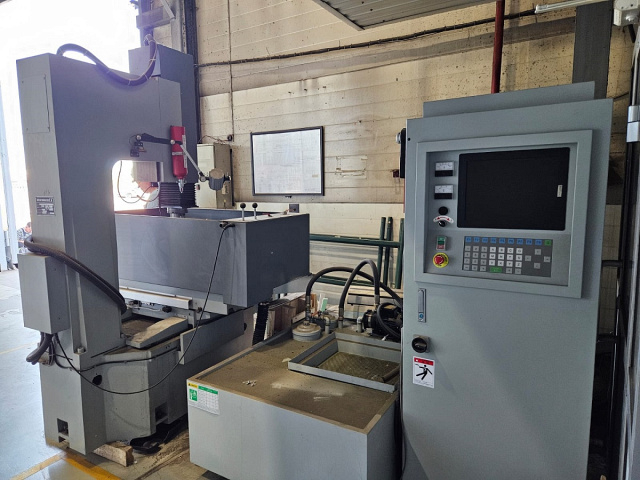

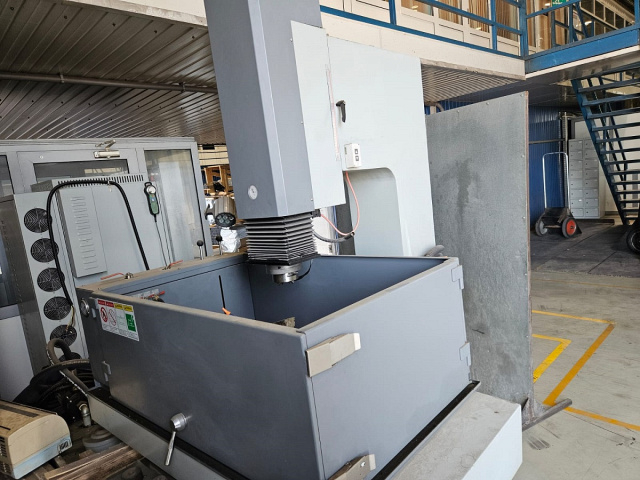

Копировально-прошивной станок Kingred CNC540
Артикул: 10004825znc540 Код товара: 105926
Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным. Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки. Станки используются для изготовления штампов и пресс-форм в автомобилестроении, производстве пищевой тары, атомной промышленности, обработки поверхностей массивных деталей, когда механическая или абразивная обработка затруднены или вообще не возможны.
Область применения Kingred CNC540
Станки используются для изготовления штампов и пресс-форм в автомобилестроении, производстве пищевой тары, атомной промышленности, обработки поверхностей массивных деталей, когда механическая или абразивная обработка затруднены или вообще не возможны.
Схемы обработки Kingred CNC540
 |
Обработка по осям X/Y/Z |
Конструктивные особенности Kingred CNC540
| Станина высокой жесткости Станина высокой жесткости выполненная из мелкодисперсного чугуна марки «Механит» обеспечивает длительный срок эксплуатации. |
|
| Перемещение по осям X / Y / Z Перемещение по осям X / Y / Z осуществляется сервоприводом через выскоточную шарико-винтовую пару для увеличения точности и качества обработки. |
|
| Специальное антифрикционное покрытие направляющих Специальное антифрикционное покрытие направляющих «Turcite B» обеспечивает точность и плавность перемещения рабочих органов станка. |
|
| Направляющие по осям X, Y Направляющие по осям X, Y имеют V-образный профиль. |
|

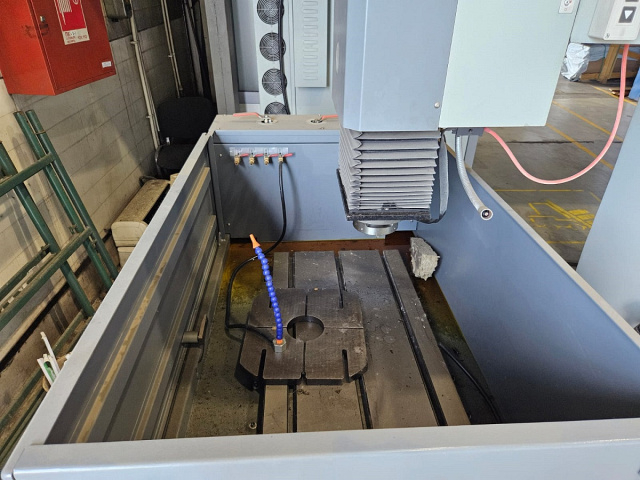

| Стол термообработан Стол термообработан методом высокочастотной закалкой и отшлифован на высокоточном шлифовальном оборудовании для обработки деталей с высокой точностью. |
|
| Функция зеркальной обработки Функция зеркальной обработки обеспечивает четкое копирование формы электрод-инструмента на деталь. |
|
| 10 наборов автоматической финишной 10 наборов автоматической финишной обработки с возможностью внесения коррекций для достижения максимальной точности и качества обрабатываемой поверхности. |
|
| Автоматическая система контроля за перемещением по оси Z Автоматическая система контроля за перемещением по оси Z, межэлектродным промежутком, электрическими импульсами и др. Параметрами обработки позволяет освоить работу станка за 2-3 дня даже оператору, не имеющему опыт в электроэрозионной обработке. |
|
| База данных параметров обработки База данных параметров обработки для различных материалов заготовки и электрод-инструмента, и формы прошиваемого отверстия вычисляются и контролируется системой ЧПУ автоматически и не требует вмешательства оператора. |
|
| Корректирование режимов обработки Для опытных операторов предусмотрена возможность корректирования режимов обработки непосредственно во время прожига. |
|
| Система ЧПУ Система ЧПУ отслеживает условия обработки в режиме реального времени и при необходимости моментально в автоматическом режиме вносит коректировки в зависимости от текущих условий. |
|
| ЧПУ в автоматическом режиме ЧПУ в автоматическом режиме обеспечивает возвратно-поступательное движения электрод-инструмента, подстраиваясь под текущеи режимы обработки для достижения наилучшего результат. |
|
| Три типа отсчета координат | |

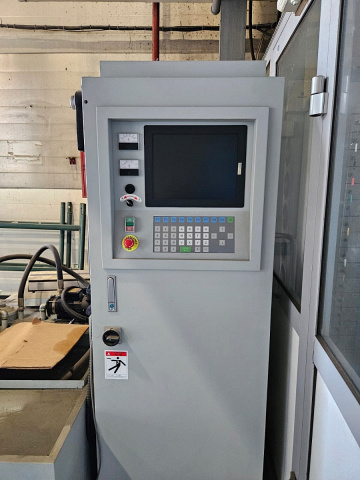

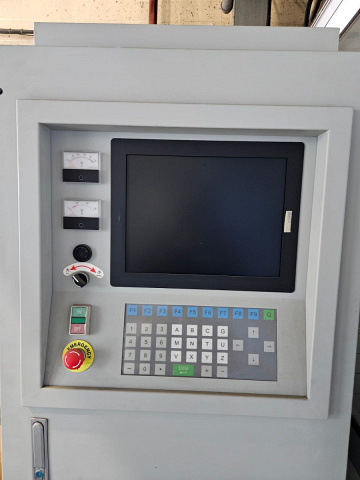

| 15’’ дисплей и генератор импульсов 15’’ дисплей и генератор импульсов нового поколения выполненные в соответствии с жесткими европейсикими требованиями безопасности CE обладают пыли и влагозащищенностью, обеспечивая таким образом увеличенный срок службы электрических компонентов. |
|
| Генератор Генератор управляется от промышленного компьютера, что гарантирует стабильность обработки. |
Технические характеристики Kingred CNC540
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 220 |
| Размеры рабочего стола, мм | 800 х 450 |
| Размер рабочей ванны, мм | 1160 х 690 х 500 |
| Макс. вес заготовки, кг | 1000 |
| Перемещение пиноли (Z2), мм | 260 |
| Макс. расстояние до рабочего стола, мм | 220 - 690 |
| Макс. вес электрода, кг | 75 |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Y, мм | 400 |
| Модель | СNC540 |
| Макс. сила тока, А | 50 (75 /100) |
| Метод контроля по оси Z | замкнутый |
| Мин. перемещение, мм | 0,005 мм (X, Y) / 0,001 (Z) |
| Макс. отрабатываемое значение, мм | 9999,995 (X, Y) / 9999,9999 (Z) |
| Тип контроллера | промышленный |
| Макс. производительность, мм3/мин | 360 / 540 / 720 |
| Относительный износ электрод-инструмента, % | < 0,2 |
| Макс. достижимая шероховатость поверхности Ra, мкм | 0,3 |
| Габаритные размеры генератора, мм | 790 x 820 x 1850 |
| Вес генератора, кг | 260 |
| Длина, мм | 2400 |
| Ширина, мм | 1450 |
| Высота, мм | 2200 |
| Вес, кг | 2000 |
