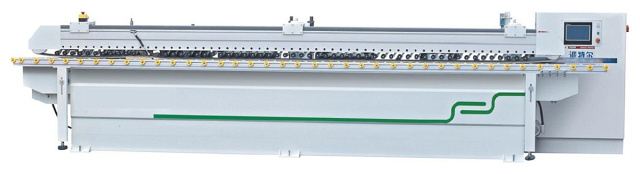

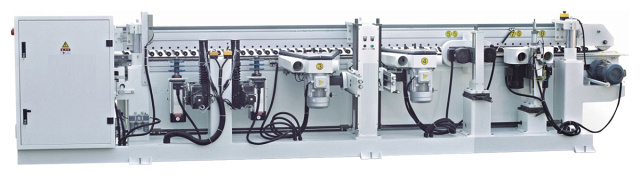

Кромкошлифовальный станок проходного типа EcoWood X1S2W2

Код товара: 106734

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

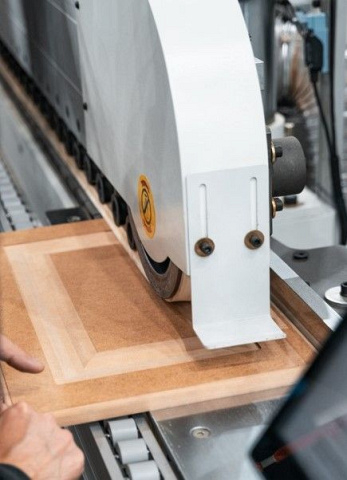

Станок предназначен для шлифования в автоматическом проходном режиме прямых и профильных кромок мебельных фасадов, и других мебельных деталей. Шлифование осуществляется на изделиях из МДФ, заготовках из массива древесины, шпонированных деталях, по грунту и по нанесенному ЛКМ (промежуточное шлифование).

ОБЛАСТЬ ПРИМЕНЕНИЯ EcoWood X1S2W2

Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.

Получаемые изделия

СХЕМА ОБРАБОТКИ EcoWood X1S2W2

	X1S2W2
	X2S2W2
	X2S2W2 SERVO

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ EcoWood X1S2W2

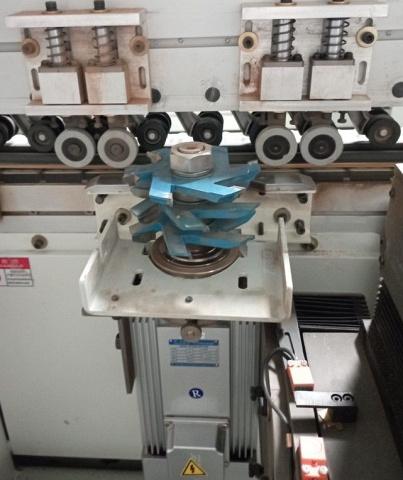

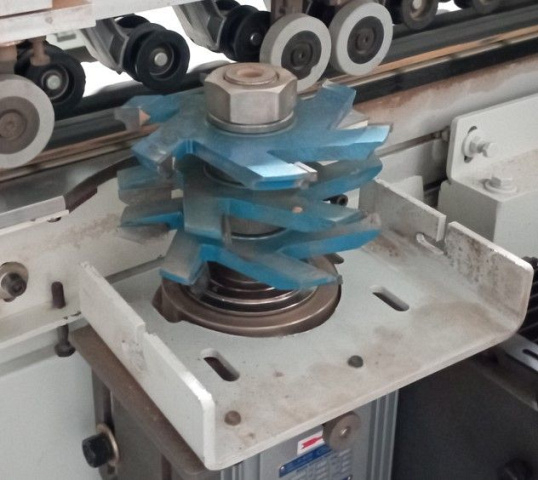

	Фрезерный узел «X» Предназначен для фрезерования профилей кромок мебельных деталей и фасадов. Настройка фрез и их позиционирование осуществляются в ручную по удобным счетчикам. На фрезерный шпиндель можно установить до 3-х групп фрез. Опционально можно установить серво двигатели на фрезерные узлы, позиционирование будет осуществляться с панели PLC. Фрезы находятся в защитных кожухах, на фото кожухи сняты.

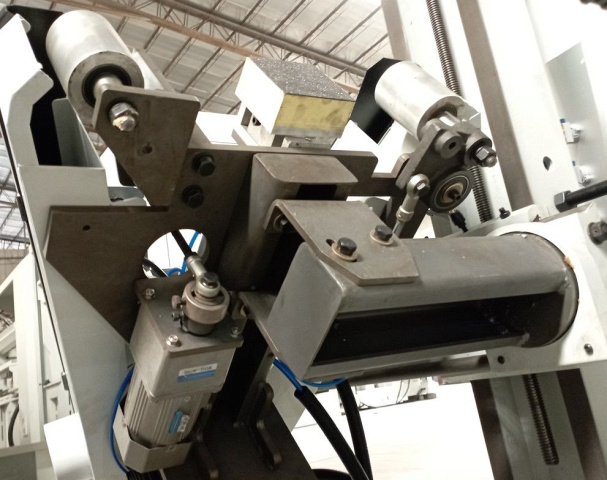

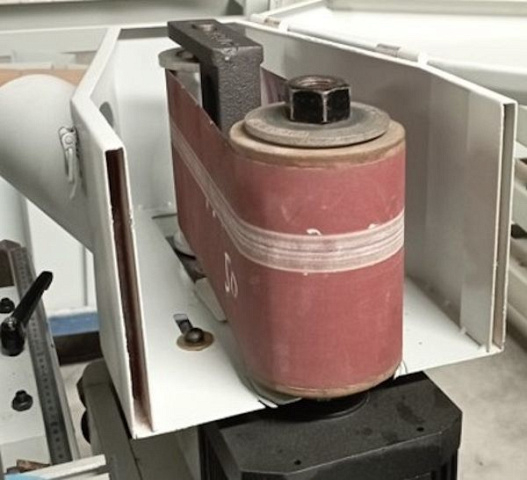

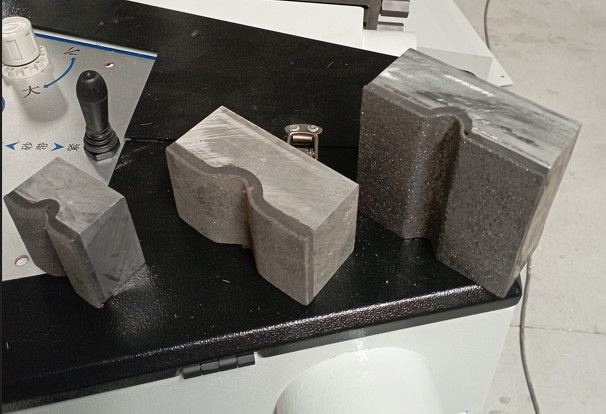

	Ленточный узел с пневматическим утюжком «S» Шлифовальный узел с пневматическим утюжком служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька) подготовив ее для качественного нанесения ЛКМ. Сила прижатия утюжка, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов при входе заготовки в зону работы узла. Автоматическая осцилляция предотвращает смещение ленты и повышает качество шлифования, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлиф ленты в станке. Скорость шлиф ленты регулируется инвертором в диапазоне от 5 до 25 м/мин. Это обеспечивает гибкость настроек и позволяет шлифовать массив, шпонированные изделия, МДФ, грунты, лаки, гипс и другие материалы. Максимальная ширина шлифования 80 мм (опция 130 мм). Длина шлифовальной ленты 1980 мм Узел имеет возможность наклона +/- 45° Под заказ утюжек может быть профильным с графитовым покрытием для шлифования сложных профильных деталей.

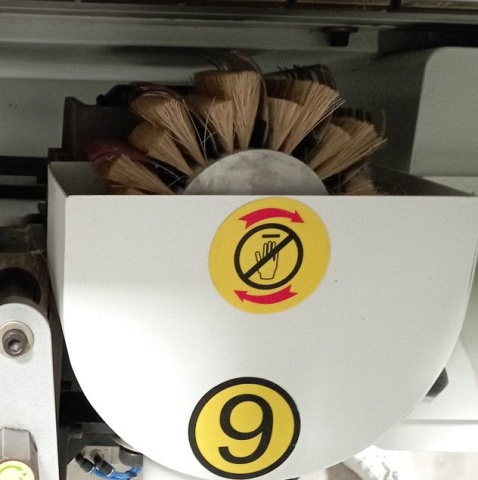

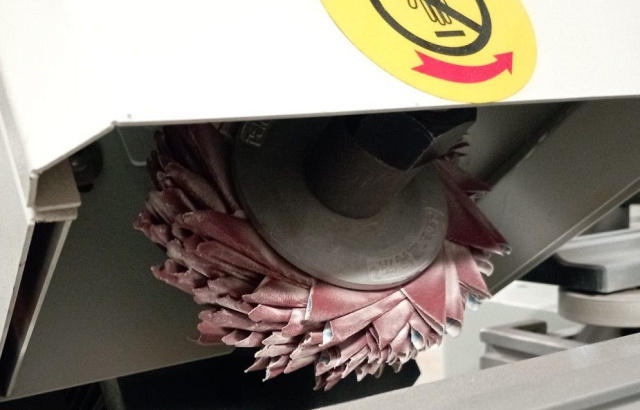

	Универсальный шлифовальный узел «W» Шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. На узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется):

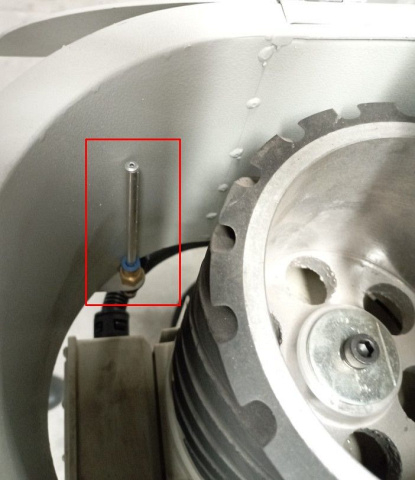

	Обдув шлифовальной ленты на узле с пневматическим утюжком Обеспечивает очистку ленты и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс ленты сокращает затраты на абразив и повышает производительность станка.

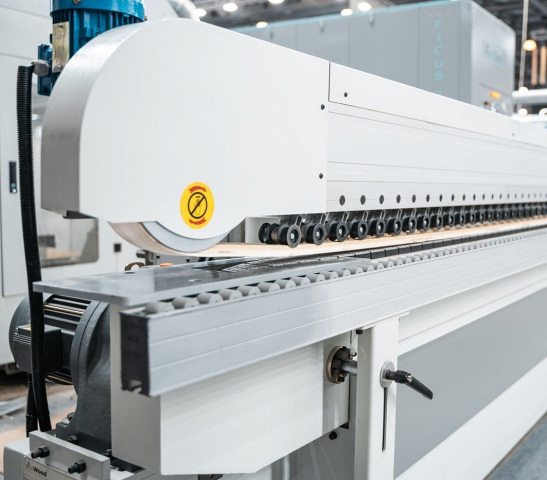

	Подающий транспортер Прижим заготовки осуществляется ремнем по всей длине транспортера, что исключает смещение заготовки благодаря большому пятну контакта ремня с поверхностью изделия (в отличии от станков с прижимом роликами). Звенья транспортера обрезиненные. Скорости подачи 5 - 25 м/мин (инвертор) – задается с панели управления.

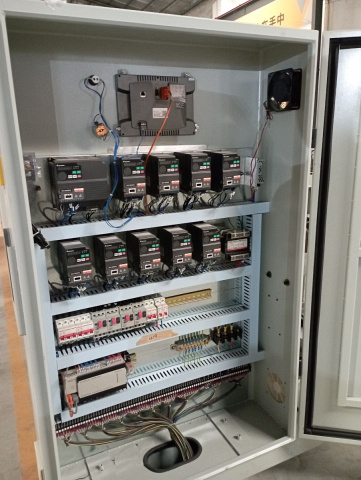

	Пылезащищенный электрошкаф PLC панель управления и электрический шкаф на отдельной стойке в пылезащищенном корпусе. Электрокомпоненты ведущих мировых производителей.
	Панель управления Удобное управление с PLC контроллера. На одном дисплее устанавливаются все параметры обработки:
	Осцилляция шлифовальной ленты на узле с пневматическим утюжком Значительно повышает качество обработки. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь по заготовке.
	Пневматическое натяжение шлифовальной ленты Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка

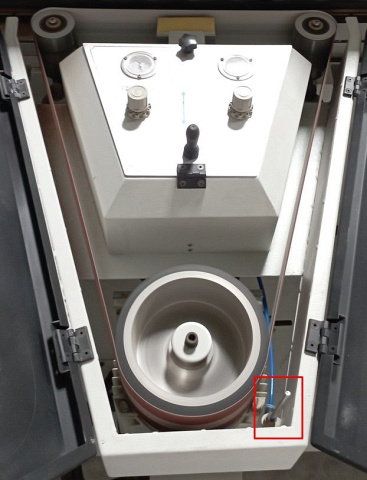

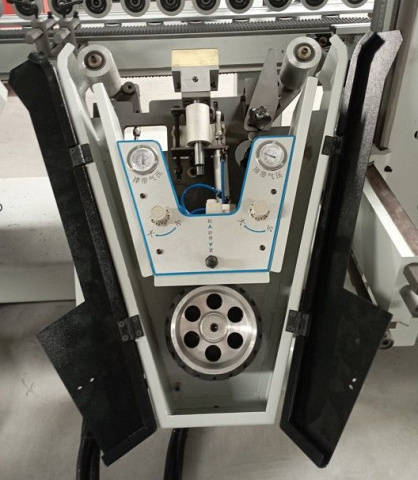

	Манометры натяжения шлифовальной ленты и силы прижима утюжка Независимая настройка натяжения шлифовальной ленты и силы прижима утюжка, позволяет подобрать оптимальные параметры для качественного шлифования, различных материалов:
	Наклон шлифовальных узлов Все шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. Позволяют настроить станок под качественную шлифовку сложных профилей кромки.

КОМПЛЕКТАЦИЯ EcoWood X1S2W2

Дополнительная

	Продольный фрезерный узел Применяется для формирования радиуса на продольной части заготовки (R3 и ниже). Состоит из двух высокоскоростных двигателей. 1й двигатель фрезерует продольно верхнюю часть кромки. 2й двигатель фрезерует продольно нижнюю часть кромки.
	Торцевой фрезерный узел Применяется для формирования радиуса на торце заготовки (R3 и ниже). Состоит из 2х высокоскоростных двигателей имеющих антискольную функцию: 1й двигатель фрезерует заготовку сверху вниз до середины. 2й двигатель фрезерует оставшуюся часть снизу вверх. Такая компоновка позволяет избежать сколов как снизу так и сверху.
	Шлифовальные ленты На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом.
	Винтовой компрессор TRIUMPH DELTA 20/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры.
	Фильтр рукавный ECOWOOD FPC 10000 Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах.

Технические характеристики EcoWood X1S2W2

Характеристика	Значение
Заготовка, материал	Кромка фасадов
Ширина обработки, мм	80 - 2400
Высота обработки, мм	5 - 70
Скорость подачи заготовки, м/мин	5 - 20
Мощность двигателя подачи, кВт	3,7
Мощность двигателя подъема прижимной балки, кВт	0,55
Рабочее давление, Бар	0,6 - 0,8
Общая установленная мощность, кВт	17,2
Электроподключение, В / Гц	380 / 50
Количество фрез, шт.	1
Мощность, кВт	5,5
Частота вращения фрез, об/мин	7500
Способ настройки	Вручную
Размер вала (диаметр х высота), мм	35 х 100
Количество узлов, шт.	2
Мощность, кВт	2,2 x 2
Скорость шлифовальной ленты (инвертор), м/с	300 - 1440
Размер шлифовальной ленты, мм	1980 x 80
Осцилляция шлифовальной ленты, мм	есть
Угол наклона, °	± 45
Количество узлов, шт.	2
Мощность, кВт	1,5 x 2
Размер вала (диаметр x высота), мм	25,4 x 100
Частота вращения (инвертор), об/мин	300 - 1900
Макс. наружный диаметр инструмента, мм	200
Автоматическая компенсация износа шлифовальных кругов	есть (0,04 мм за 1 раз)
Угол наклона, °	± 45
Длина, мм	5300
Ширина, мм	1400
Высота, мм	1500
Вес, кг	2300

Ширина обработки, мм 80 - 2400
Высота обработки, мм 5 - 70
Размер шлиф. ленты, мм 1980 x 80
Мощность, кВт 1,5 x 2
Масса, кг 2300
Модель X1S2W2
Type Кромкошлифовальный станок проходного типа
