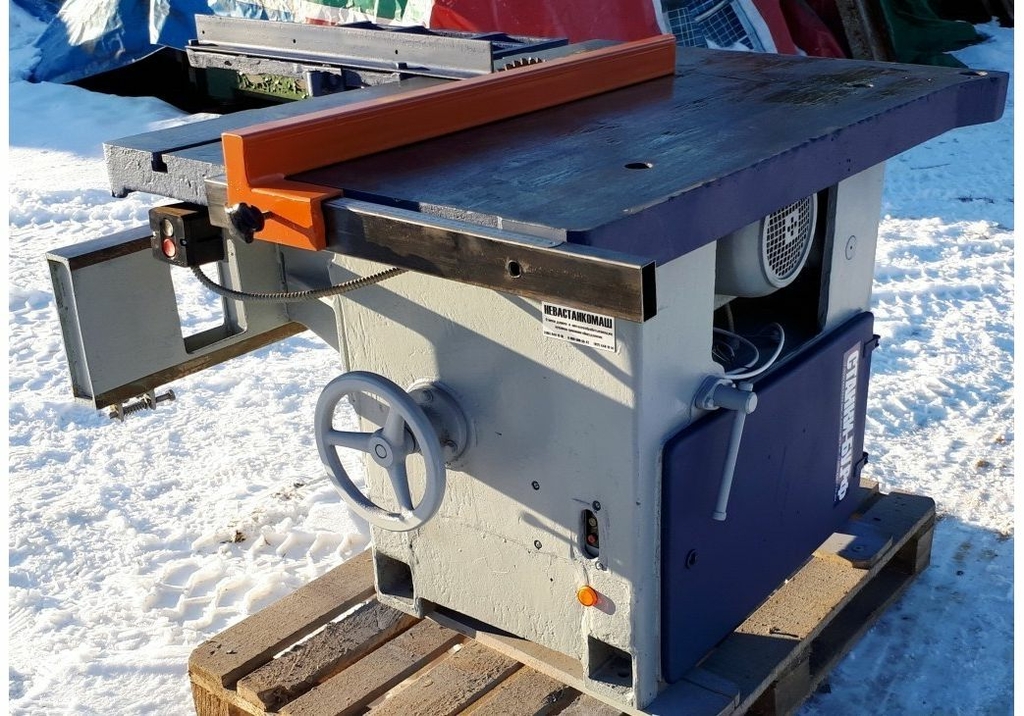

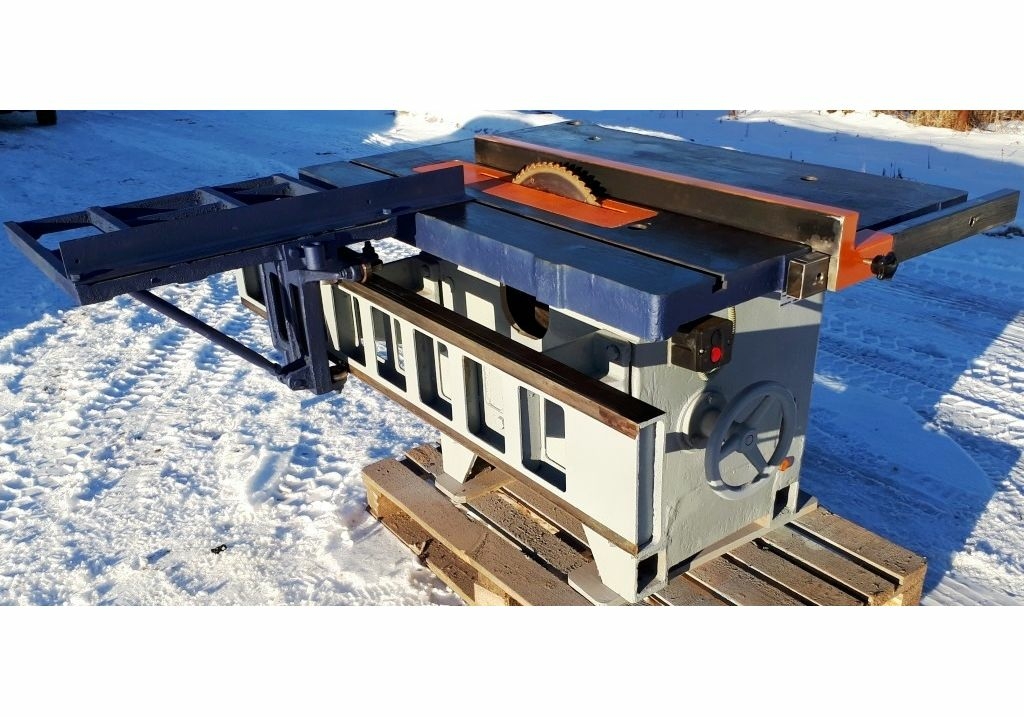

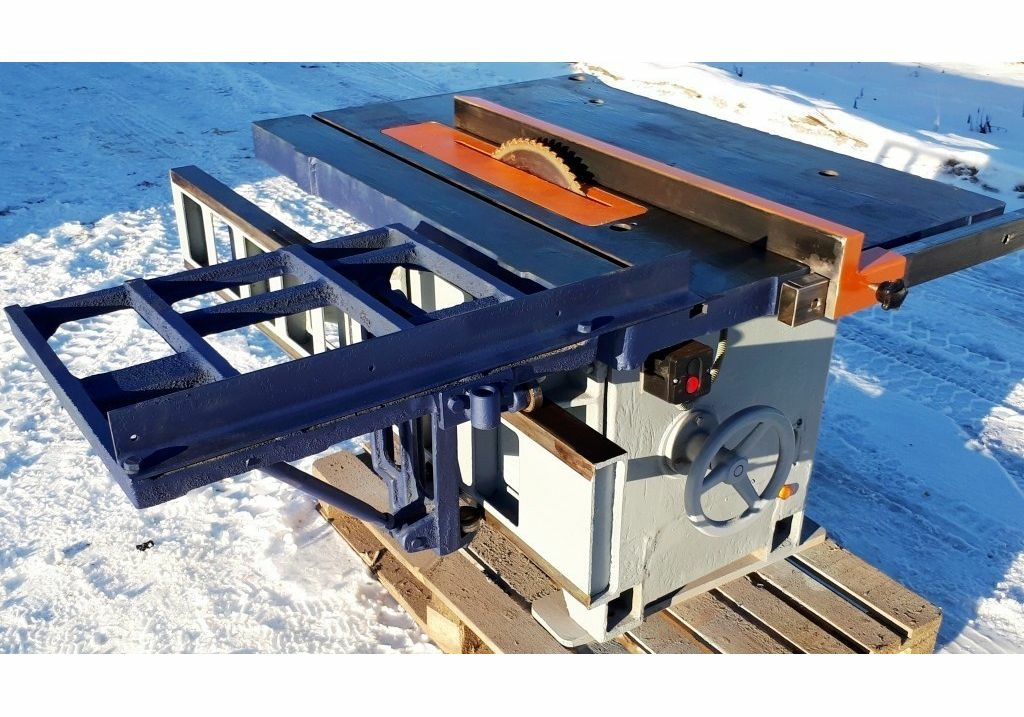

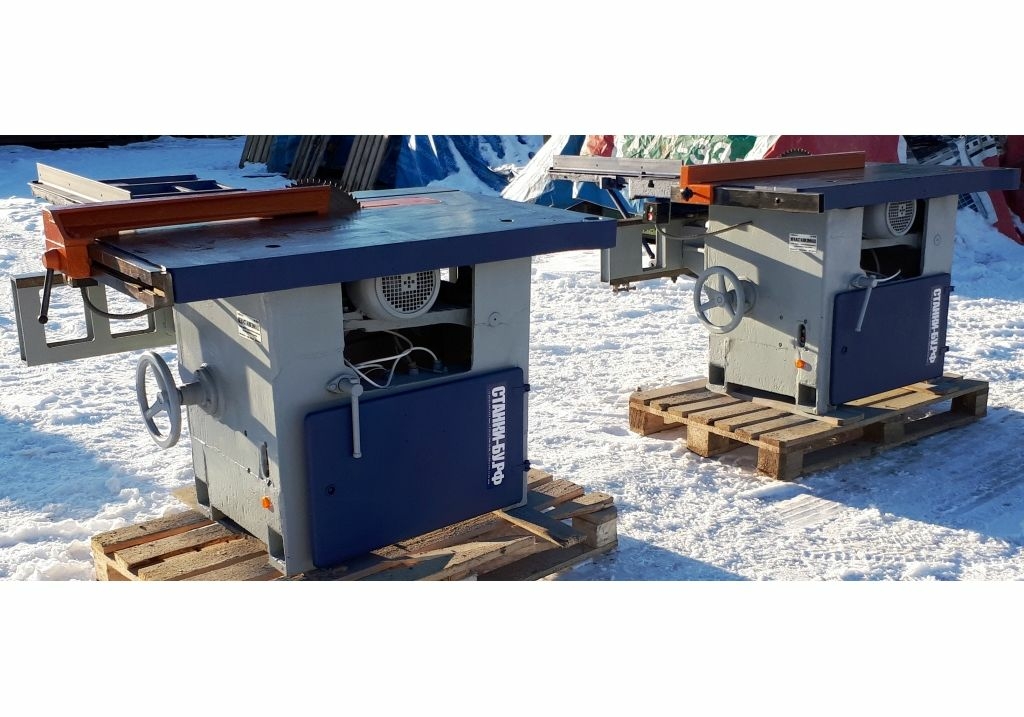

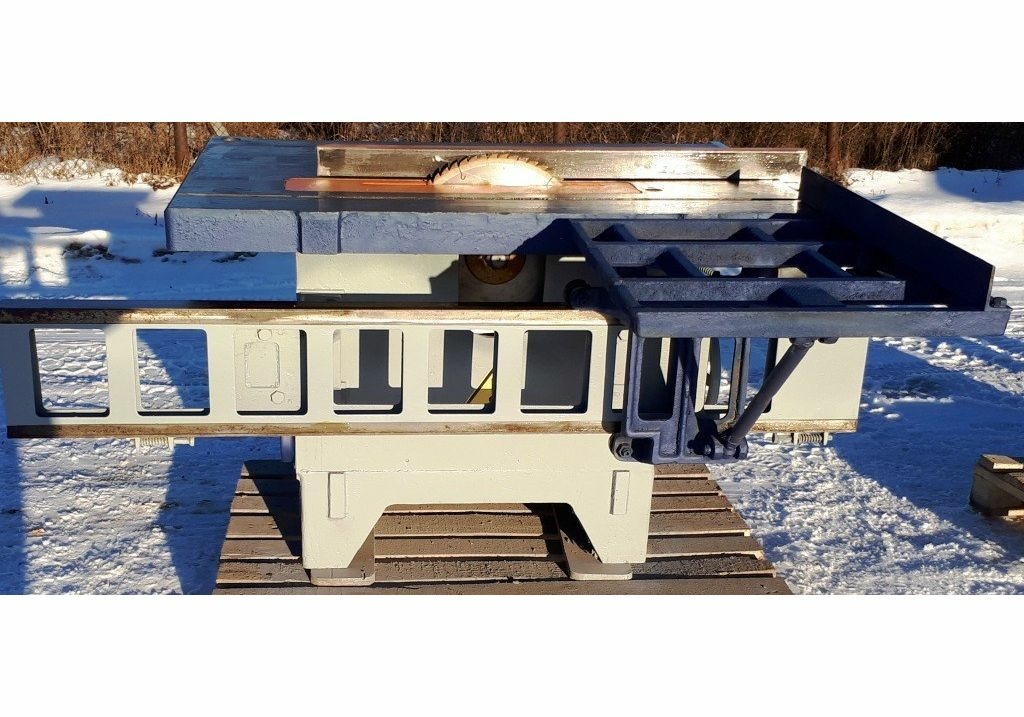

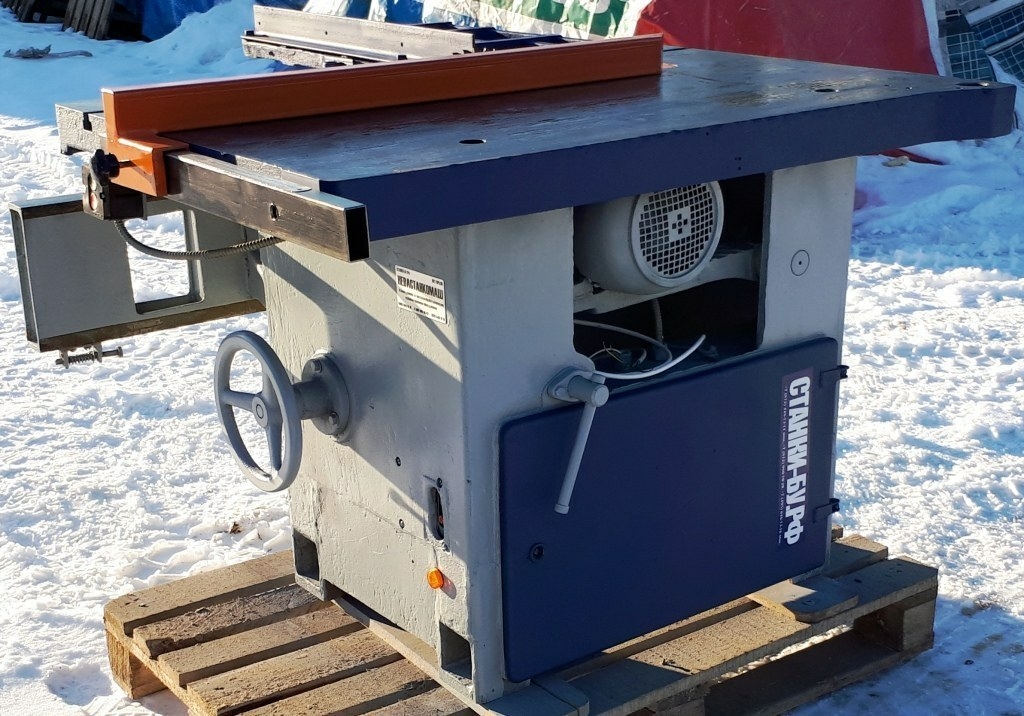

Циркулярный станок Ц6-2У бу с кареткой

Станок Циркулярный универсальный модели Ц6-2 предназначендля продольной и поперечной распиловки досок, брусьев, древесных плит и листовых материалов (ДСП, ДВП, фанера, бумажно-слоистый пластик и т.п.).

Станок является оборудованием общего назначения для деревообрабатывающих производств.

На станке возможно выполнение следующих технологических операций:

• обрезка необрезных досок
• продольный раскрой обрезных материалов на заготовкиопределенного поперечного сечения
• продольный раскрой брусковых заготовок на обрезные доски итарную дощечку
• продольный раскрой плитных или листовых материалов назаготовки определенной ширины с базированием по боковой направляющей линейке
• поперечный раскрой брусков (досок) с базированием на каретке
• обрезка плитных материалов «в угол» и «в размер» сбазированием на каретке
• обрезка пакетов заготовок «в размер» с базированием накаретке и базированием торца пакета по заданному упору
• раскрой плитных или листовых материалов под углом к кромкепо разметке

Помещение, где устанавливается станок, должносоответствовать требованиям класса П-II по ПУЭ.

Станок может эксплуатироваться в диапазоне температур от +10до +40°C, при средней относительной влажности воздуха не более 80%, высоте надуровнем моря до 1000 метров в не взрывоопасной среде, при отсутствии прямого воздействияатмосферных осадков.

Вид климатического исполнения и категория размещения станка- УХЛ4.2.

Категория условий хранения - 2 по ГОСТ15150-69.

Станок соответствует ГОСТ 12.2.026-81 ССБТ «Оборудованиедеревообрабатывающее. Станки круглопильные. Требования безопасности.»

Технические характеристики круглопильного универсального станка Ц6-2

Устройство и принцип работы круглопильногоуниверсального станка

Общий вид станка с обозначением органов управления показанна рисунке 1. Станок имеет две кнопки управления: «Пуск» и «Стоп» расположенныена кронштейне ограждения.

Устройство станка Ц6-2

Описание основных узлов станка:

• Станина представляет собой жесткую сварную коробчатуюконструкцию, накрываемую плоским столом. Внутри станины с подвеской к нейразмещаются суппорт с приводом и механизм регулировки высоты пильного диска надстолом станка.
• Суппорт представляет собой жесткую качающуюся раму, впередней части которой расположен шпиндель, сзади - шарнирная подвеска крепитсяк станине станка. В нижней части рамы предусмотрены шарнир для креплениярычагов подъема – опускания суппорта и отверстия для подвижной подмоторной плитыпривода станка. На подвижной плите смонтирован электродвигатель. Рычаги подъема– опускания в нижней части крепятся шарнирно к раме станка, а в серединерычагов установлена гайка.
• Ограждение служит для ограждения пильного диска во времяработы станка и предотвращения вылета заготовки на оператора. Оно представляетсобой опрокинутый сварной короб над пильным диском, к боковым стенкам которогоподвешены когтевые упоры. Ограждение подвешено на трубчатом кронштейне к столустанка. Ограждение охватывает выступающую часть пильного диска и расклинивающийнож.
• Линейка направляющая служит для направления материала припродольном распиливании. Представляет собой подвижную балку, перемещаемую постолу станка параллельно плоскости пильного диска. Линейка закреплена наподвижном ползуне, перемещаемом по цилиндрической штанге, закрепленной подпередней кромкой стола. В выбранном месте линейка фиксируется зажимом.
• Каретка служит для перемещения и направленияпиломатериалов, брусковых и щитовых заготовок при точной поперечной и под угломк пласти распиловке. Представляет собой консольный, подвижный столик,установленный в одной плоскости с основным столом станка.

Перемещается вручную на роликовых опорах по цилиндрическимнаправляющим штангам, установленным под левой боковой кромкой стола параллельнопильному диску.

Ролики каретки установлены на эксцентриковых осях, чтопозволяет регулировать положение каретки по высоте и наклону. У задней кромкикаретки расположена поворотная базовая линейка, к которой прижимаетсяраскраиваемый материал во время пиления. На линейке предусмотрен упор дляотпиливания партии заготовок «в размер».

Положение упора фиксируется винтовым зажимом.

Винт предназначен для регулирования положения суппорта повысоте, т.е для регулирования высоты пилы над столом станка. Применительно кпиле это делается для обеспечения оптимальных условий резания и сменыинструмента, которая производится при нижнем положении шпинделя.

Винт входит в зацепление с гайкой рычагов суппорта.Вращением винта с помощью маховичка, расположенного на задней стенке станка,производят поворот рычагов и, соответственно, подъем или опускание суппорта(инструмента).
