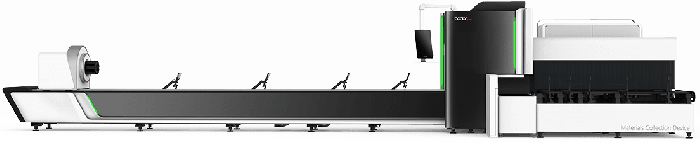

Лазерный труборез Bodor X160-1000W MAX

Лазерный труборез Bodor X160-1000W MAX

Преимущества:

• Высокая точность резки
• Мощность 1000W для обработки различных материалов
• Надежность и долговечность
• Простота в обслуживании

Особенности:

• Инновационная технология лазерной резки
• Автоматическое управление процессом резки
• Компактный размер для удобства использования

Назначение:

Лазерный труборез Bodor X160-1000W MAX предназначен для точной и быстрой резки металлических труб различной толщины.

Сферы применения:

• Производство металлических конструкций
• Автомобильная промышленность
• Строительство и ремонтные работы
• Машиностроение

Не упустите возможность приобрести лазерный труборез Bodor X160-1000W MAX уже сегодня и повысить эффективность вашего производства!

Специализорованная установка лазерной резки труб BODOR X160-1000W предназначена для вырезки отверстий различных форм в ней. Станок предназначен для резки трубы различного сечения (круглые, квадратные, прямоугольные и т.д.)., а также позволяет осуществлять гравировку металла.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Max Photonics или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

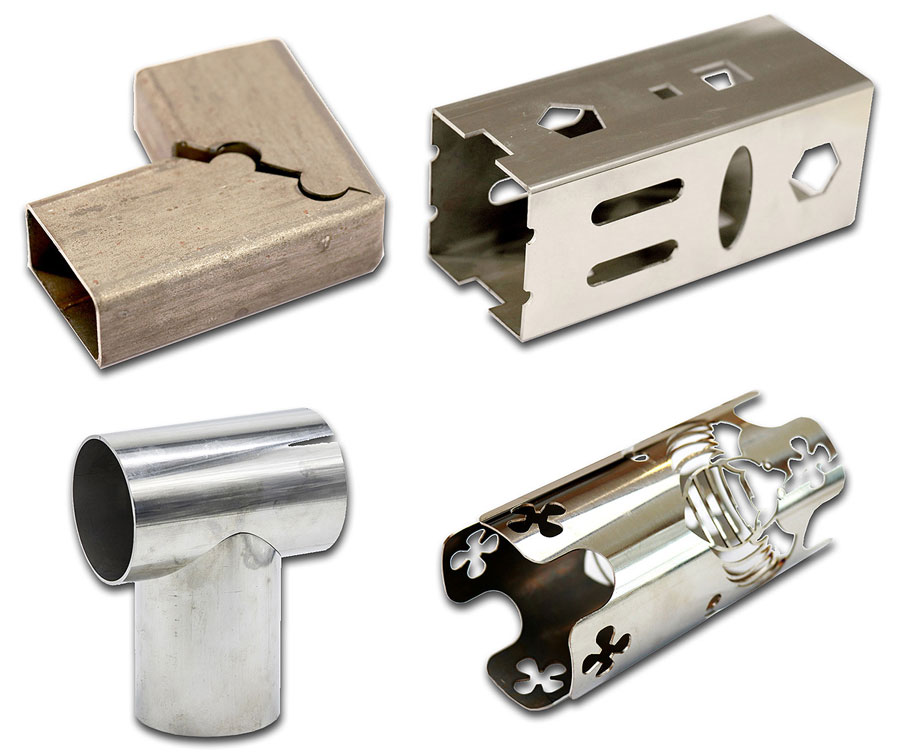

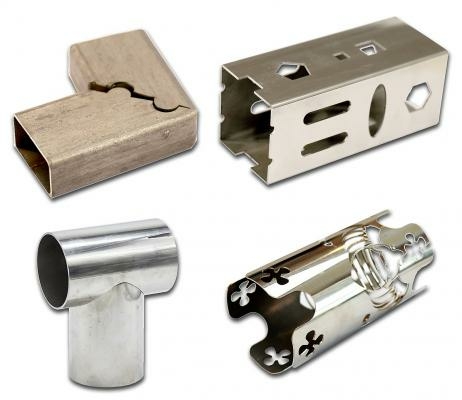

Наибольший поддерживаемый диаметр резания составляет 10-160 мм и позволяет осуществлять точную резку круглой, квадратной, прямоугольной и эллиптической трубы, угловой стали, швеллера, длинной круглой трубы.

Нормальная скорость движения составляет 140 м/мин, нормальная скорость холостого хода составляет 170 об/мин. Высокая эффективность и экономия времени.

Преимущества покупки BODOR

• Цельнолитая чугунная станина
• Оперативная сервисная поддержка BODOR в России 24/7
• Большой штат сертифицированных инженеров в России
• Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)
• Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG
• Программное обеспечение от компании R&D (Швейцария)
• Общепризнанный мировой бренд BODOR

Лазерные станки для резки металла BODOR обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).

Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения.
Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ

Особенности оптоволоконного лазера

• в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 120 м/мин.
• оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
• нет потребности смешивания лазерных газов;
• нет потребности в оптических расходниках;
• нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
• экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
• предотвращает производственные дефекты путем автоматизации;
• расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
• высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
• основными принципами производства являются дизайн, высокий уровень технологий и качество.

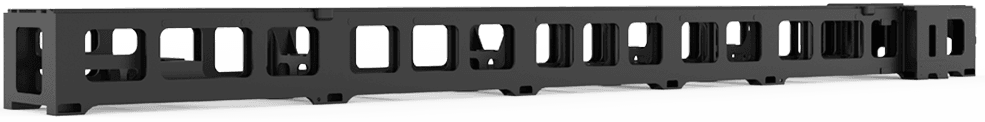

Прочная Литая Станина

Станины станов BODOR изготовлены методом литья и представляют собой жесткие цельнолитые чугунные конструкции с высоким содержанием углерода.

Станины обладают отличной прочностью на сжатие, высокой твердостью и износостойкостью, а также стойкостью к тепловым расширениям.
Все эти преимущества позволяют комплексам производить точную и скоростную резку металла.

Описание узлов

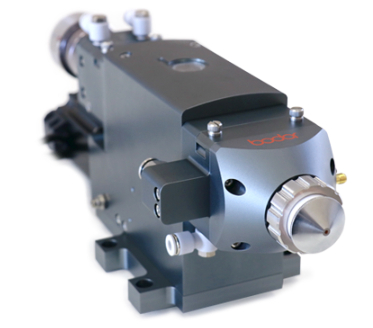

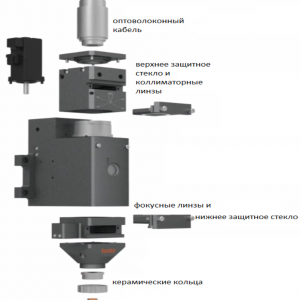

Режущая голова: BODOR GENIUS (с автофокусом)



Преимущества автофокуса:

• Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
• Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
• Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
• Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
• Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

Параметры режущей головки:

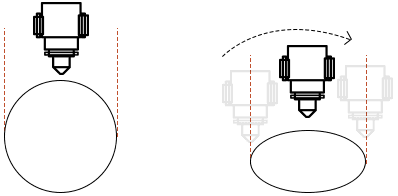

Распознавание контуров обеспечивает точную резку

Для создания фотоэлектрического позиционирования применяется функция распознавания контуров, которая решает проблему определения точности эллиптической трубки и поясной круглой трубки. Это делает резку более точной и стабильной, точность резки является лучшей в отрасли.

Реализовано неиндуктивное и высокоэффективное обнаружение труб, а также обеспечена точность положения резки во всей секции измерителя в пределах +0.15 мм.

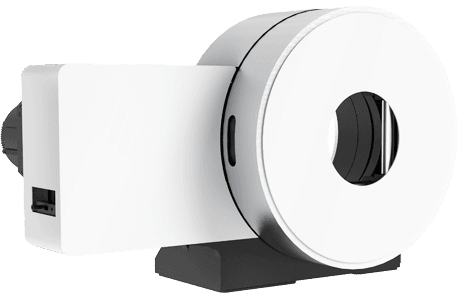

Интеллектуальный зажимной патрон с самоцентрированием, точный контроль положения зажима.


Контроль крутящего момента, свободное переключение на трубы с толщиной стенок от 0,5 до 10 мм, система контроля и предотвращения смещения и деформации тонкостеннных труб

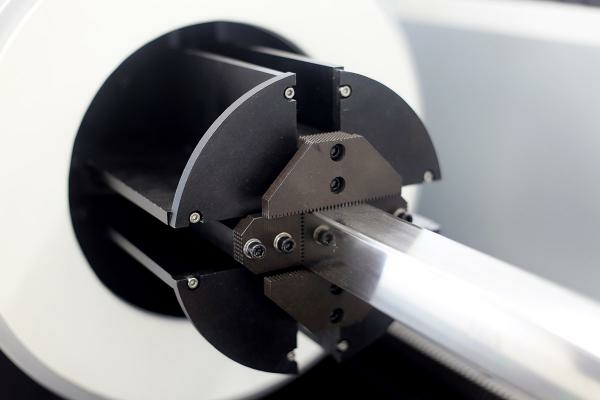

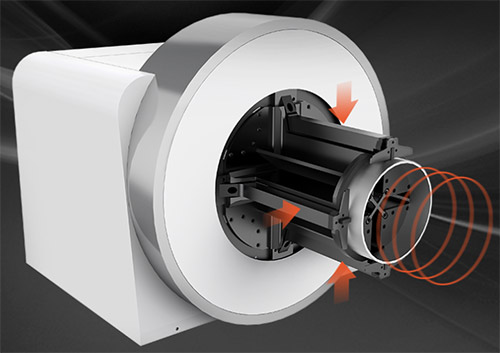

АВТОМАТИЧЕСКИЙ ЗАДНИЙ ЗАЖИМНОЙ ПАТРОН И 4-Х СТОРОННИЙ ПОИСК КРАЯ.

Автоматический зажимной патрон предназначен для работы с различными трубами в широком диапазоне толщин и рассчитан на повышенную нагрузку.
Используются новые графические виды и представления, изделия могут быть показаны как в плоскости так и трехмерно.

Плоское редактирование чертежа просто и быстро, и одновременно может быть показано трехмерное представление.
Новая функция четырёхстороннего поиска края и оптимизированный режим поиска края дают более высокую и стабильную точность резки.

Механическая часть

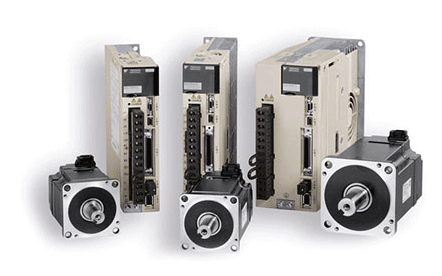

• Сервоприводы и контроллеры приводов Yaskawa - Япония
• Линейные направляющие, каретки HIWIN, PMI
• Автоматическая система смазки Есть
• Рейка-шестерня - YYC

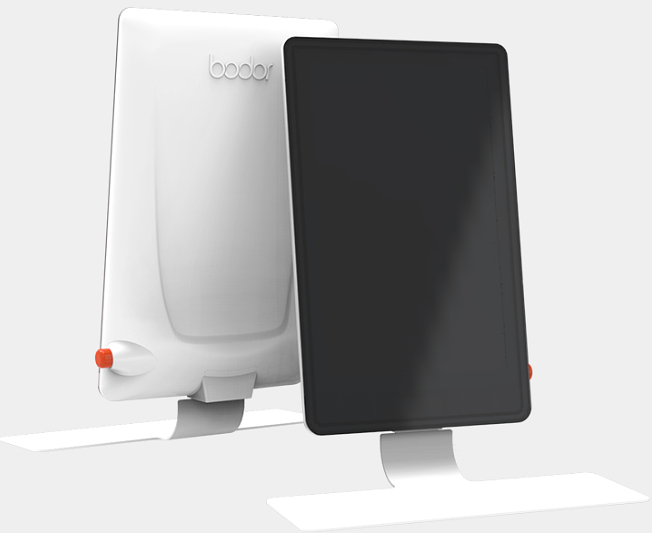

Дисплей операционной системы:

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.

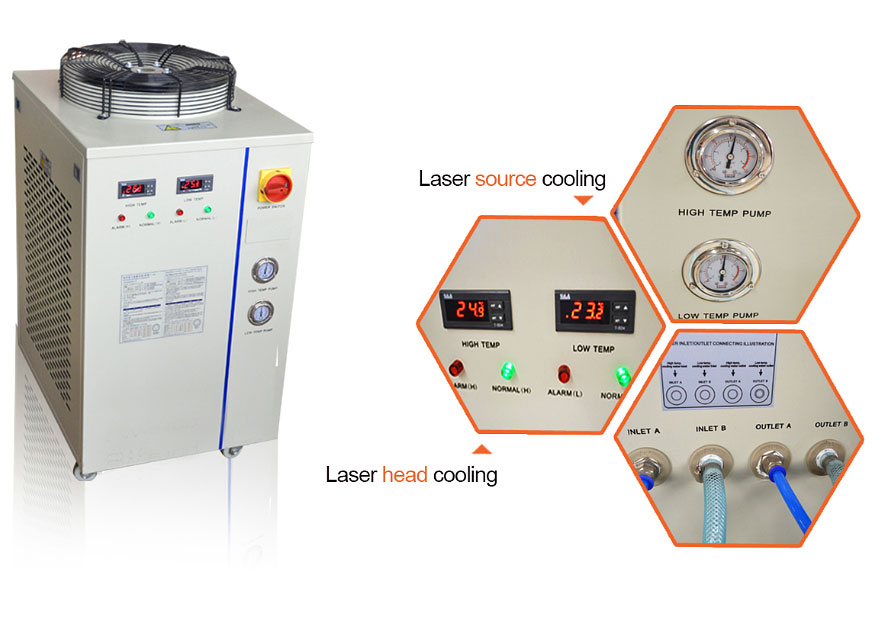

Система охлаждения лазера - автоматический Чиллер (водяной):

Программное обеспечение CAD/CAM:

Bodor Thinker 3.0 - Независимая операционная система R & D прекрасно сочетает в себе высокую эффективность и простоту в использовании.

Поддержка специального программного обеспечения для резки труб. Обладает высокой совместимостью, стабильной системой, обеспечивает наиболее плавный процесс обработки; Красивый интерфейс, оптимальная эргономика, обеспечивает комфортную работу.

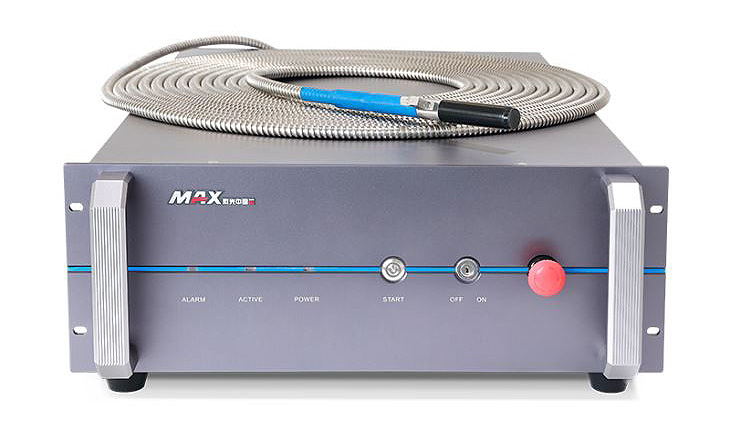

Лазерный излучатель MAXPHOTONICS или IPG:

Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

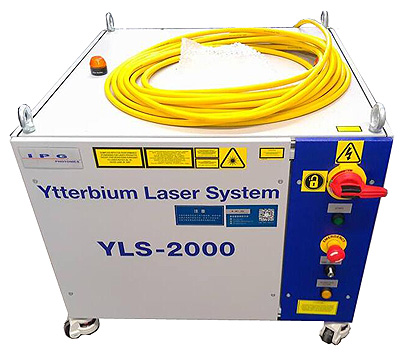

Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

Отличия BODOR

• Тяжелая станина делает оборудование более стабильным в работе, легкbq портал позволяет станку работать быстрее; идеальный промышленный дизайн в большей степени соответствует человеко-машинным разработкам; высококачественная электрическая система управления программным обеспечением дает оборудованию более высокую точность резки. Оборудование обладает удобным интерфейсом, стабильной производительностью, отличным качеством, высокой эффективностью резания и широким диапазоном применения по сравнению с остальными производителями.
• Шариковй механизм облегчения подачи подачи. Продвижение заготовки по роликовому столу уменьшает силу трения между частями и рабочим столом, что делает погрузку и выгрузку более удобными.
• Новое поколение модулей безопасного следования. Режущая головка сохраняет постоянное расстояние относительно заготовки в процессе резания, это снижает риск столкновений. Станок перестанет резать при столкновении с преградой. Это снижает уровень аварийности и улучшает производительность резания.
• Интеллектуальная защита хода. Автоматически контролируют рабочий диапазон поперечных балок и режущих деталей, сохраняя работу в пределах диапазона обработки. Двойная защита значительно улучшают оборудование и личную безопасность.
• Интеллектуальная система сигнализации. Все сигналы идут на интерфейс через центр управления, когда появляются ошибки при работе оборудования.
• Система автоматической смазки. Система автоматической смазки предоставляет смазку регулярно в определённом количестве для обеспечения нормальной и высокой скорости работы и имеет функции аварийного сигнала тревоги и уровня жидкости. Система значительно повышает точность резания и эффективно продлевает срок службы направляющих.
• Функция аварийного сигнала низкого давления вспомогательного газа. Предоставляет возможность отслеживания давления газов в режиме реального времени.
• WIFI дистанционная интеллектуальная помощь. Отзыв в режиме реального времени по всему миру. Предоставляют анализ неисправностей в реальном времени.

Стандартная комплектация BODOR T160-1000W

• Мощность 1000W
• Труба 160х6500мм
• Режущая голова BODOR GENIUS с автофокусом
• Источник MAXPHOTONICS
• Сервомоторы YASKAWA (Japan)
• Моторедуктор YYC PMI (Taiwan)
• Электрокомпоненты Omron (Japan)
• Направляющие HIWIN (Taiwan) или PMI (Taiwan)
• Ось Z ШВП
• Ось Х,Y рейка шестерня
• Интерфейс Bodor Thinker 3.0
• Система вытяжки
• Чиллер (водяной)

• Тип источника ОптовВолоконный лазер
• ЧПУ BodorPro1,0
• Мощность лазера, Вт 1000
• Резка труб Ø10 - 160 , до 6500
• Производитель лазерного источника Max
• Кабинетная защита Есть
• Труборезная приставка Есть
• Мощность, кВт 44
• Масса, кг 4,2
• Модель X160-1000W MAX
• Type Лазерный труборез
