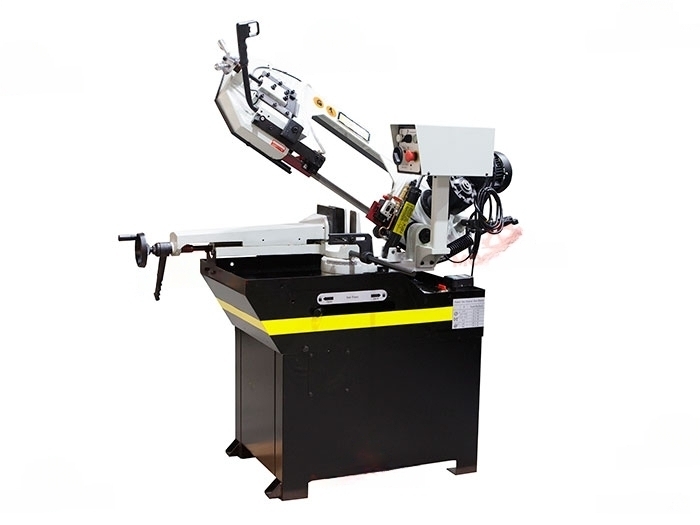

Ленточнопильный станок BS-260
Артикул: mos3206408 Код товара: 101384
Особенности
• Ленточнопильный станок BS-260 предназначен для резки труб и профилей под углами резки: 90°; +45°; +60°;
• На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок BS260 позволяет делать распилы заготовок диаметром до 227 мм;
• В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила;
• Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила;
• Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Рекомендации
• Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:

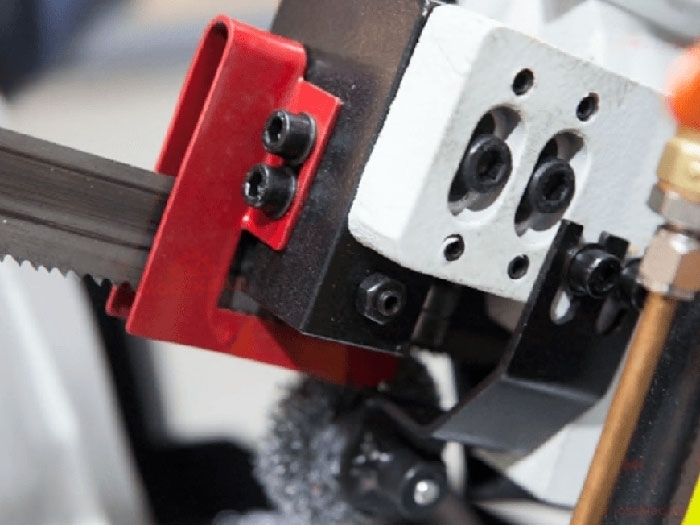

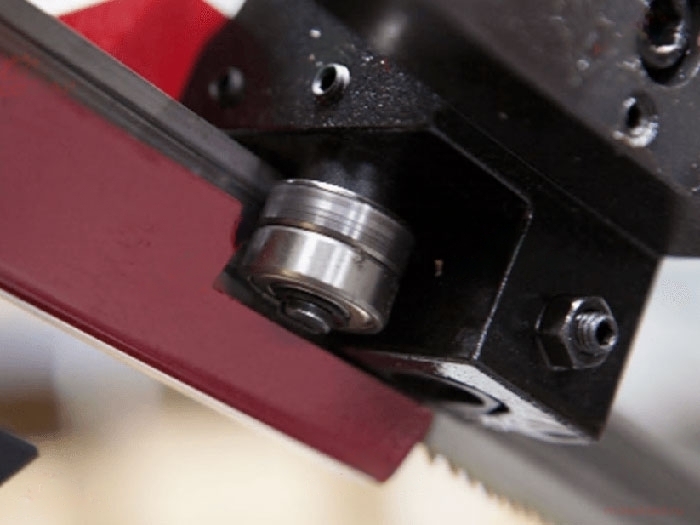

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

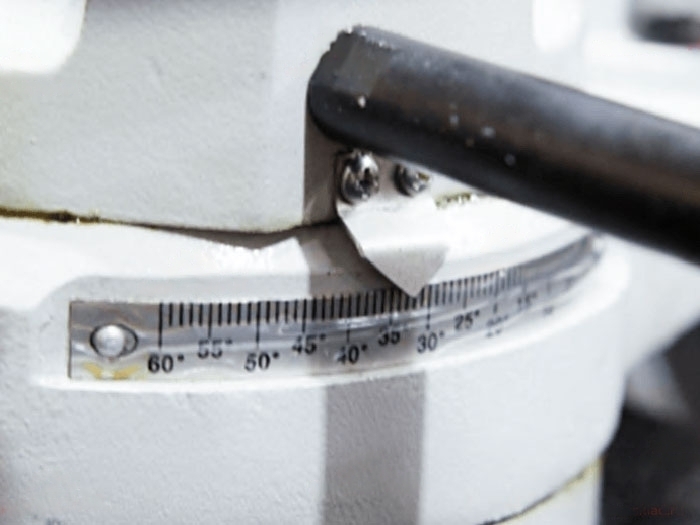

- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы cтанка bs-260g:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможностью поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками

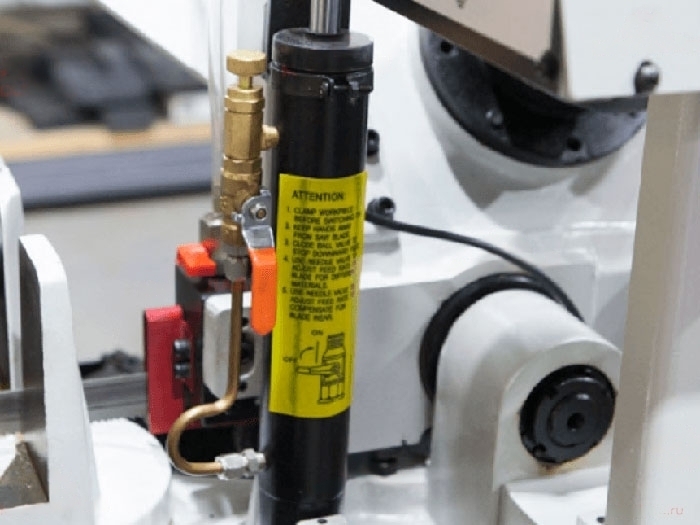

- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)

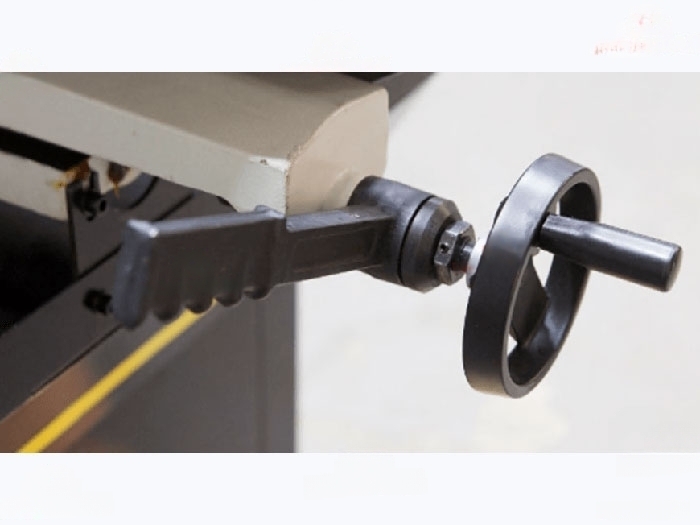

- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин

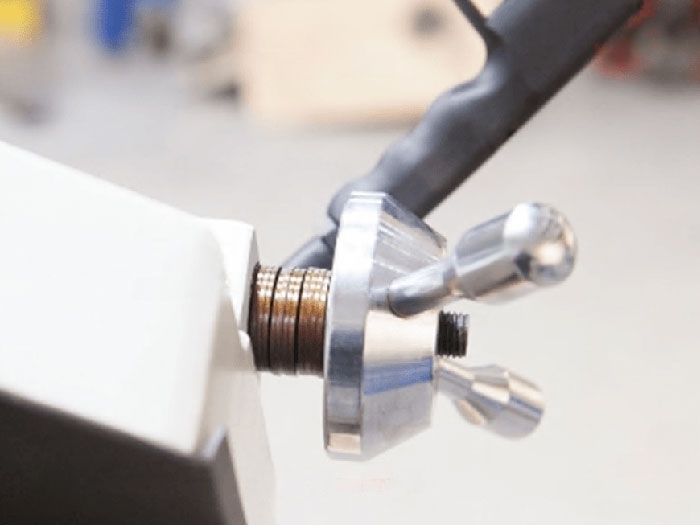

- Ручное натяжение ленты

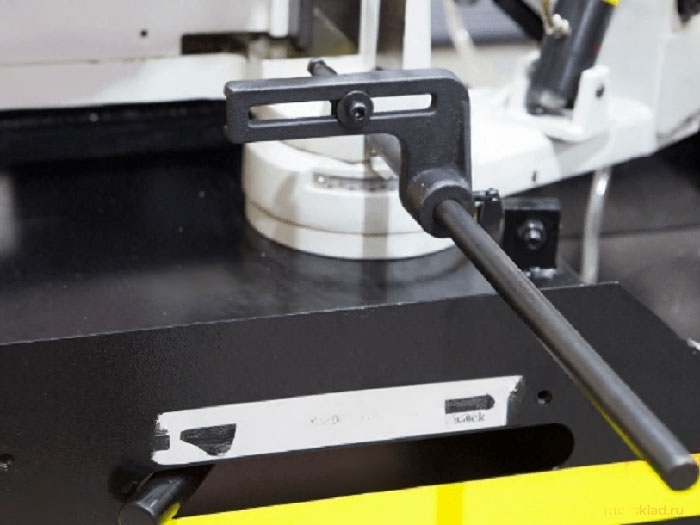

- Мерный упор 500 мм

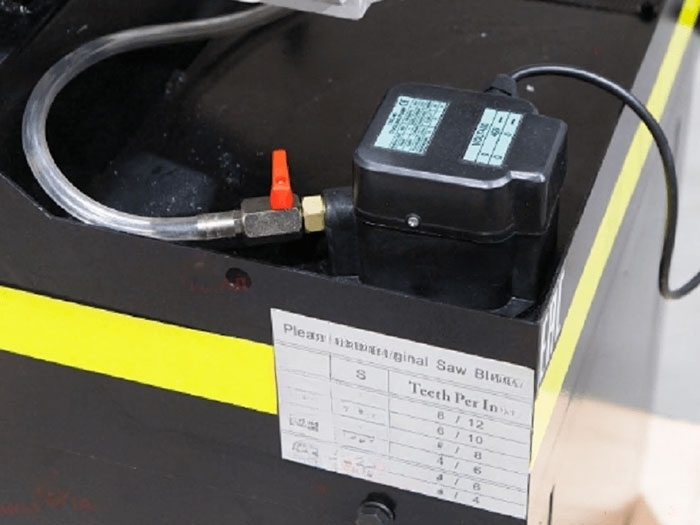

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)

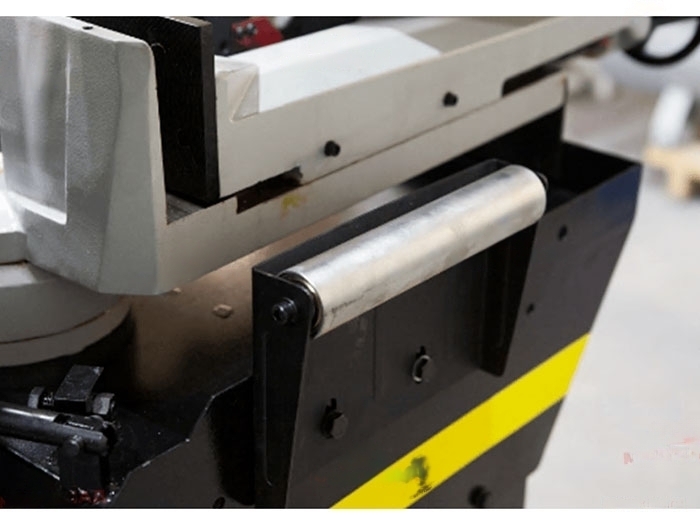

- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам

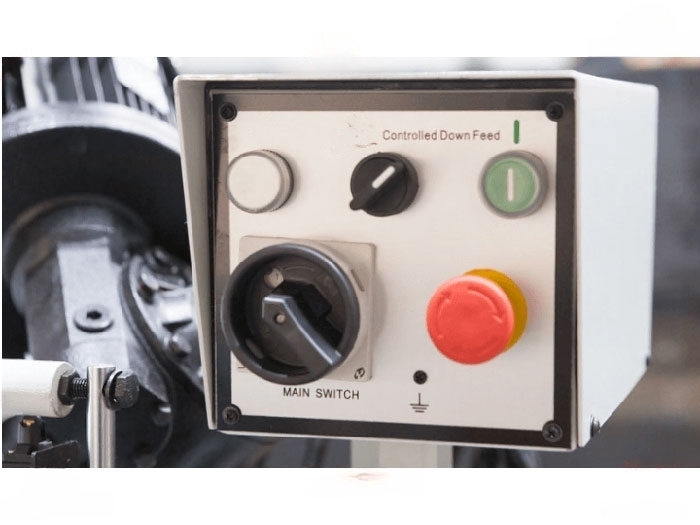

Панель управления
- Индикатор включения станка
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Кнопка включения станка
- Переключатель скорости резания и выключения станка
- Общая кнопка стоп

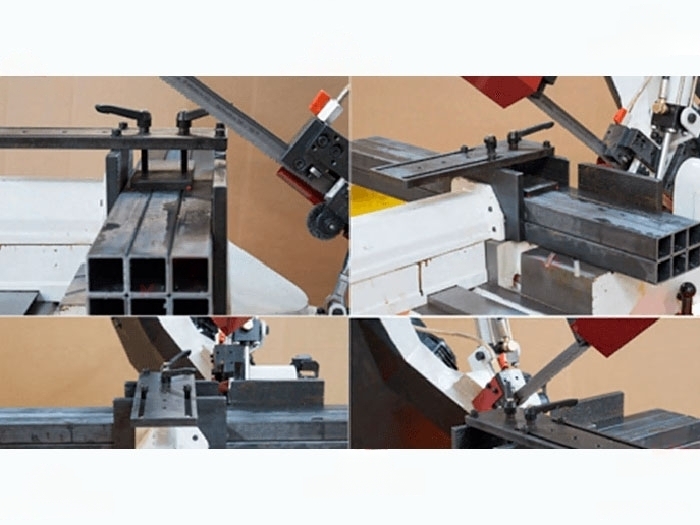

Дополнительный прижим для пакетной резки для bs-260g
- Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков
- Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно
- Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами
- Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек
- Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания
Технические характеристики BS-260
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 60384 |
| Страна-производитель | КНР |
| Размеры ленточного полотна, мм | 2455 х 27 х 0.9 |
| Резка трубы под 90°, мм | 227 |
| Резка трубы под 45°, мм | 150 |
| Резка трубы под 60°, мм | 90 |
| Резка прямоугольного профиля под 90°, мм | 230 х 190 |
| Резка прямоугольного профиля под 45°, мм | 150 х 125 |
| Резка прямоугольного профиля под 60°, мм | 85 х 85 |
| Резка квадратного профиля под 90°, мм | 210 |
| Резка квадратного профиля под 45°, мм | 140 |
| Резка квадратного профиля под 60°, мм | 80 |
| Угол резки, ° | 90°, +45°, +60 ° |
| Рабочая скорость, м/мин | 36 / 72 |
| Мощность двигателя, квт | 0.75 / 1.1 |
| Длина, мм | 1460 |
| Ширина, мм | 720 |
| Высота, мм | 1100 |
| Вес, кг | 190 |
| Размер упаковки, мм | 1460x720x1100 |
Комплектация BS-260
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы cтанка bs-260g:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможностью поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
Панель управления
- Индикатор включения станка
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Кнопка включения станка
- Переключатель скорости резания и выключения станка
- Общая кнопка стоп
Дополнительный прижим для пакетной резки для bs-260g
- Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков
- Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно
- Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами
- Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек
- Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания
