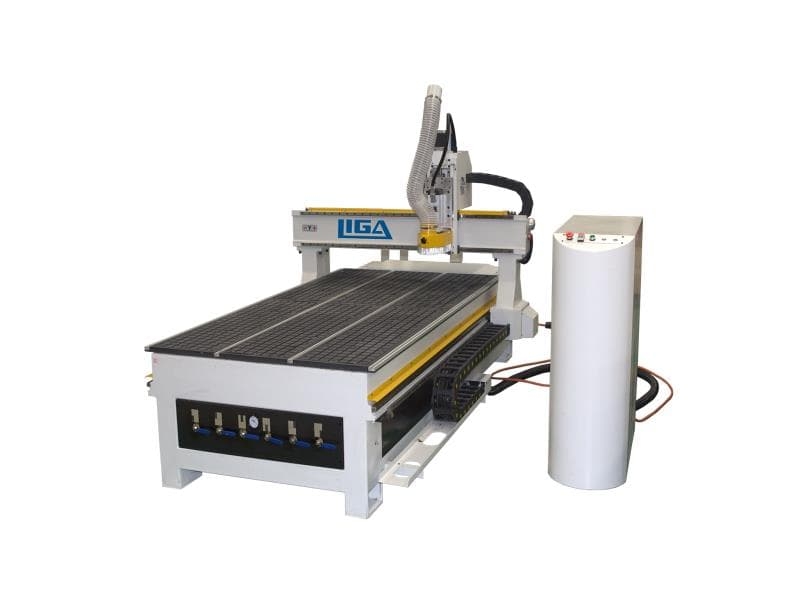

Фрезерный станок с ЧПУ Liga NH-A-1325

Фрезерный станок с ЧПУ Liga NH-A-1325Компания 'Невастанкомаш' представляет вашему вниманию высокоточный фрезерный станок с ЧПУ Liga NH-A-1325, который станет незаменимым помощником в вашем производстве.

Преимущества фрезерного станка Liga NH-A-1325:

• Высокая точность обработки деталей
• Быстрая настройка и программирование с помощью ЧПУ
• Надежность и долговечность конструкции
• Широкие возможности по обработке различных материалов
• Простота в обслуживании и эксплуатации

Особенности фрезерного станка Liga NH-A-1325:

• Рабочая область 1300x2500 мм
• Мощность шпинделя 6 кВт
• Система охлаждения шпинделя
• Высокая скорость и точность обработки

Назначение и сферы применения:

Фрезерный станок Liga NH-A-1325 идеально подходит для производства мебели, элементов декора, рекламных конструкций, а также для обработки различных металлических и неметаллических материалов.

Закажите фрезерный станок с ЧПУ Liga NH-A-1325 прямо сейчас и повысьте эффективность вашего производства!

Фрезерный станок с ЧПУ LIGA NH-A-1325 предназначен для раскроя и 2D/3D фрезерования листовых материалов, таких как древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), "Alucobond", "Dibond", любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик.

Преимущества Liga NH-A-1325

• Надёжная и долговечная конструкция:конструкция станины, созданная с анализом возникающих механических напряжений, исключает ее деформацию после процесса отпуска металла. Обработка станины на портальном ЧПУ станке с пятиосевой обработкой обеспечивает точные геометрические размеры.
• ПОРТАЛ СТАНКА изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.
• Комбинированный вакуумный стол с «Т» - Пазами – базовая конфигурация
• Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки.
• Рабочий стол разделен на 6 вакуумных зон. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.
• Электрошпиндель:- Электрошпиндель, производства Hiteco(SCM Group Италия)- Мощность 9,5 кВт.- Воздушное охлаждение.- Высокий уровень надежности.- Низкий уровень шума.- Долговечность.- Сменные патроны тип HSK63Шпиндели итальянской компанииHITECO, развивает обороты до 24000 в минуту. Это позволяет производить раскрой на высокой скорости при постоянном высоком качестве реза.HITECO c 1987 года производит элктрошпидели для самых известных производителей оборудования. Входит вSCM Group.Шпиндель HITECO оснащен патроном типа HSK-63 и в отличие от патрона ISO-30 более стабильно работает с тяжелым инструментом при больших оборотах шпинделя
• Функция обдува зоны резания.- охлаждает инструмент при высокой скорости резания.- эффективнее происходит удаление опилок из зоны резания.
• Сервопривода DELTA в составе: серводрайверы и сервомоторы перемещения по всем осям.Благодаря этой комплектации мы достигаем высокой точности обработки на больших скоростях резания.Компания Delta Electronics основана в 1971 году. Мировой лидер по производству сервоприводов и управляющих компонентов. Больших успехов компания достигла в промышленной автоматизации.
• Планетарный редуктор перемещения по осям:- Производство SHIMPO, Япония.- Большой момент вращения, малый люфт, тихая работа.- Высокоэффективная трансмиссия
• Линейные направляющие с автоматической смазкой:- Производство PMI, Тайвань.- Постоянная автоматическая смазка до 5000 рабочих часов.- Плавное перемещение, тихая работа.Компании PMI основана в 1990 году и ее продукция является эталоном качества среди многих производителей направляющих скольжения. Продукция с успехом применяется на ведущих станкостроительных заводах мира.
• Косозубая-реечная передача по осям Yи X:- Перемещение происходит за счет косозубой рейки немецкой компанииWMH Herion. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать наш станок этими рейками.- Компания WMH Herion имеет 115 летний опыт в машиностроении и является общепризнанным мировым лидером. Известные ведущие производители оборудования из Германии оснащают свои обрабатывающие центра тяжелой серии механизмами перемещения WMH Herion
• Шариковинтовая пара для перемещения по оси Z:- Производство WMH Herion Германия.- Прямой привод.-Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.
• Линейный магазин на 8 инструментов:- позволит существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей.- Включая 8 инструментальных патронов HSK-63.
• Система контроля SYNTEC (Тайвань):
  • Возобновление после остановки.
  • Экономия ресурсов компьютера.
  • Функция восстановления контрольных точек.
  • Прогноз оставшегося времени работы.
  • Инвертор производства DELTA(Тайвань).
  • Электрошкаф с принудительным охлаждением.
  Тайваньская компания SYNTEC с 1995 году выпускает управляющие стойки ЧПУ. Ими успешно комплектуются станки известных производителей во всем мире.Стойка оснащена пультом оперативного управления станком, что существенно упрощает и сокращает время настройки станка.
• Высокопроизводительный вакуумный насос BECKER(Германия): обеспечивает надежную фиксацию заготовок. Компания BECKER основана в 1885 году и является мировым лидером в производстве вакуумных насосов для различных отраслей промышленности
• Датчик автоматического измерения и калибровки инструмента:- сокращение времени настройки станка, внесение корректировки в управляющую программу с учетом износа инструмента.- Удобное и точное измерение длины инструмента.- Магнитное устройство датчика исключает тормозные удары
• Три подъемных позиционирующих цилиндра:- Цилиндры имеют возможность перемещения вдоль сторон станка, что делает более удобным позиционирование заготовки.- Пневматический подьем\опускание
• Комплект ЗИП в который входит набор инструмента, две цанги и 8 патронов для установки инструмента фирмы KLEIN

Технические характеристики Liga NH-A-1325

Наименование	NH- A 1325
Размеры рабочего стола, мм	1260 х 2500
Размеры зоны обработки X и Y, наибольшие, мм	1220 х 2440
Перемещение шпинделя по оси Z, мм	200*
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип рабочего стола	Комбинированный вакуумный с «Т»- пазами крепления
Тип электродвигателей перемещения	Серводвигатели DELTA
Система смены инструмента	Автоматическая (универсальный патронHSK-63, линейный магазин на 8 патронов)
Максимальная скорость рабочего хода, м/мин	0 - 20**
Максимальная скорость холостого хода, м/мин	0 – 40
Частота вращения шпинделя, об/мин	0 – 24 000
Мощность шпинделя (HSD Италия), кВт	9,5
Тип охлаждения шпинделя	воздушное (независимое)
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Производительность вакуумного насоса, м3/час	140
Мощность вакуумного насоса(Becker Германия), кВт	4,0
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	12
Габаритные размеры станка в упаковке, мм	3700х1800х2000
Масса, кг	1600

* опционально возможно изготовление станка с ходом по оси Z до 300 мм и более** данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.

Комплектация LIGA NT-А-1325

• Фрезерный станок - 1 шт.
• Стойка управления - 1 шт.
• Датчик инструмента - 1 шт.
• Комплект ЗИП – 1шт.
• Набор цанг – 1 комплект.
• Патроны HSK-63 – 8шт.
• Вакуумная помпа Becker - 1 шт.
• Прижимы - 4 шт.
• Гаечные ключи - 1 комплект.
• Паспорт станка - 1 шт.
• Лицензионное программное обеспечение ArtCam express – русская версия - 1 шт.

• Мощность, кВт 12
• Масса, кг 1600
• Модель Liga NH-A-1325
• Производство Китай
