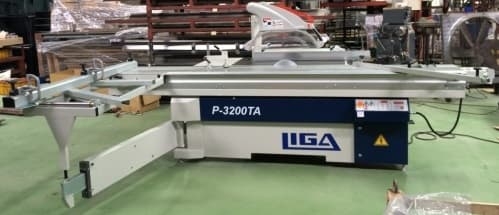

Форматно-раскроечный станок LIGA P-3200TA

Форматно-раскроечный станок LIGA P-3200TA

Преимущества:

• Высокая производительность
• Точная настройка размеров и формы заготовок
• Надежность и долгий срок службы
• Простота в обслуживании

Особенности:

• Модель: LIGA P-3200TA
• Максимальная ширина раскроя: 3200 мм
• Максимальная толщина материала: 80 мм
• Компактный размер и удобное расположение управляющих элементов

Назначение:

Форматно-раскроечный станок LIGA P-3200TA предназначен для точного и быстрого раскроя листового материала различных типов, включая древесину, пластик и металл.

Сферы применения:

• Мебельное производство
• Строительство
• Производство упаковки
• Автомобильная промышленность

Форматно-раскроечный станок LIGA P-3200TA предназначен для чистового раскроя листового материала (ЛДСтП, МДФ, фанеры, клееных щитов из массива, пластиков и т.д.) на заготовки по заданным размерам. Рекомендован предприятиям по выпуску мебели и столярных изделий, допускается использование при многосменном режиме работы.

Особенности форматно-раскроечного станка LIGA P-3200TA

• Роликовая каретка – обеспечивает высочайшее качество раскроя на всем протяжении срока службы станка.
• Литой корпус пильного узла - гарантирует надежную и долговременную работу деталей и агрегатов.
• Длинный пильный вал с разнесенными подшипниками значительно снижает рабочую нагрузку на узел и минимизирует биение на валу (подшипники работают в 3 раза дольше в сравнение с классической схемой), что дает наилучшее качество распила на весь срок службы станка.
• Собственные электродвигатели на подрезную и основную пилу 0,75/5,5кВт, позволяют использовать станок в многосменном режиме работы и распускать различный материал.
• Электро подъем/опускание и наклон основного пильного диска, а также электро подъем/опускание и осевое перемещение подрезного пильного диска значительно сокращает время настройки пильного узла.
• Цифровая индикация на продольном упоре обеспечивает быструю и точную его настройку.
• Прозрачный аспирационный защитный кожух СЕ на пилы, позволяет визуально контролировать процесс пиления, а также эффективно удалять опилки из зоны резания.

Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.Литой корпус пильного узла и длинный пильный вал с разнесенными подшипниками гарантируют надежную работу деталей и агрегатов станка, на весь срок эксплуатации.Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок службы станка.Поперечный упор (линейка) оборудован откидными упорами с оптическими линзами для быстрой и точной настройки на необходимый размер.Поперечный и продольный упоры оснащены линейками с гравированными шкалами, которые не истираются во время всего срока службы станка.Продольный упор оборудован цифровым счетчиком для быстрой и точной настройки на нужный размер (базовая комплектация), а также устройством тонкой регулировки, позволяющим устанавливать необходимый размер с точностью до 0,1мм.Органы управления и настройки станком расположены в одном месте, что значительно упрощает подготовку станка к работе.Линейка для пиления под углом позволяет распускать детали под различными углами, без использования поперечного упора.Кнопки включения выключения основной и подрезной пилы для удобства оператора выведены на каретку.Электрические компоненты станка выполнены по стандартам CE с использованием комплектующих OMRON, TECO.Прозрачный защитный кожух СЕ, обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания.Основной патрубок для удаления опилок находится в моторном отсеке.Эксцентриковый прижим и клиновидный упор входят в стандартную комплектацию станка и осуществляют надежную фиксацию заготовок во время работы.Комплект ЗИП для ввода в эксплуатацию и обслуживания станка.

Технические характеристикиформатно-раскроечного станка LIGA P-3200TA

Наименование	P-3200TA
Диаметр основной пилы, мм	350/30
Частота вращения основной пилы, об/мин	3000/4000/5000/6000
Мощность привода основной пилы, кВт	5,5
Диаметр подрезной пилы, мм	120/22
Частота вращения подрезной пилы, об/мин	8000
Мощность привода подрезнойной пилы, кВт	0,75
Наклон пильного диска	0-45°
Максимальная высота пропита - 90°(D315), мм	105
Максимальная высота пропита - 45°(D315), мм	70
Максимальное расстояние продольного упора от пильного диска, мм	1300
Электро регулировка высоты и наклона основной пилы	ДА
Электро регулировка положения подрезной пилы	ДА
Продольный упор с цифровой индикацией размеров	ДА
Размеры подвижной каретки, мм	3200х380
Размер основного стола	620х1000
Диаметр патрубка для аспирации, мм	120
Установленная мощность, кВт	8,5
Масса P-3200TA, кг	1065
Габариты LxWxH, мм	3350х3350х1510

Комплектация

• Станок LIGA P-3200TA.
• Руководство по эксплуатации.
• Упаковка.

• Длина пропила, мм 3200
• Тип роликовая
• Масса, кг 1065
• Модель LIGA P-3200TA
• Производство Китай
