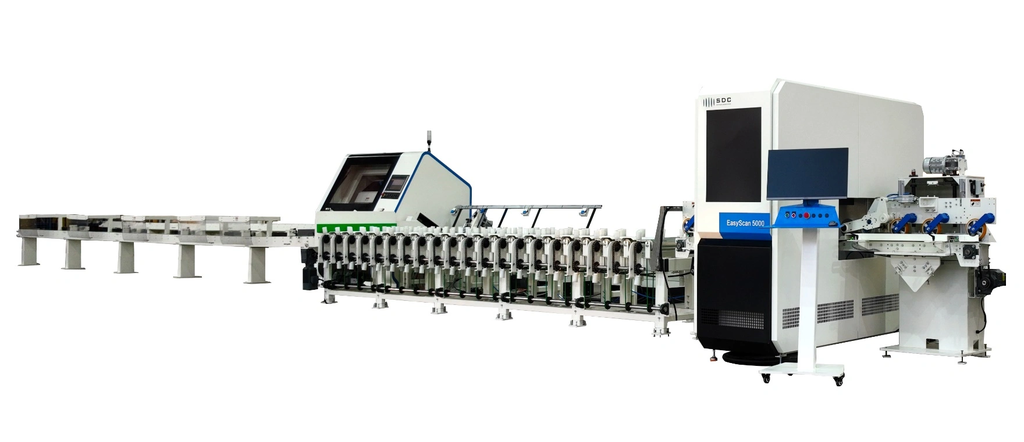

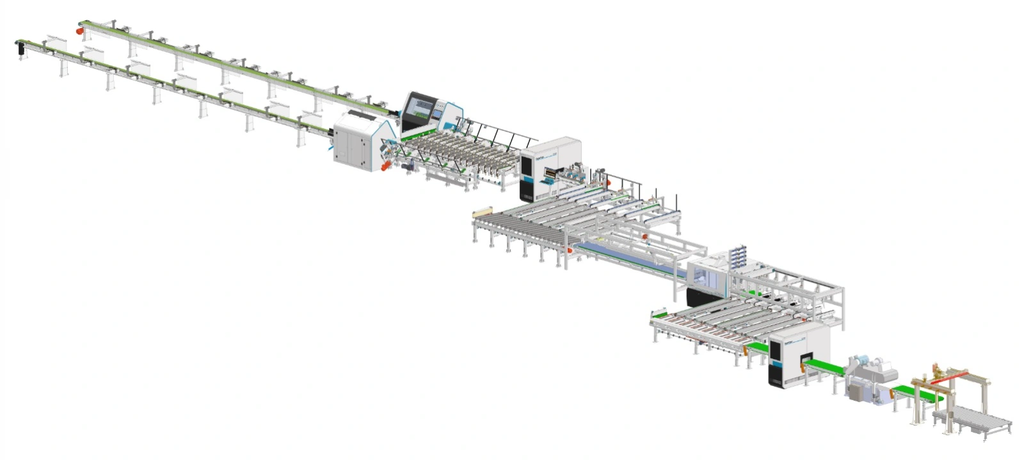

Линия сканирования и вырезки пороков древесины SDC PRO (EC 5500 + OC 7500)

Линия сканирования и вырезки пороков древесины SDC – позволяет в автоматическом режиме считывать пороки древесины и передавать данные на высокоскоростной оптимизатор вырезая пороки и задавая необходимую длину заготовки.

• Производительность линии 20 000 погонных метров в смену
• При работе 2-х оптимизаторов до 40 000 погонных метров в смену
• Скорость сканера до 240 м/мин
• Скорость оптимизатора до 450 м/мин
• Длина заготовки до 6 метров
• Комплектующие: BECKHOFF, FESTO, SICK, SIEMENS, REXROTH, DALSA, OMRON
• Комплектная линия от одного поставщика

Завод SDC - самый современный завод Китая, выпускающий линии сканирования, специализирующийся на ИИ технологиях

Выпускает:

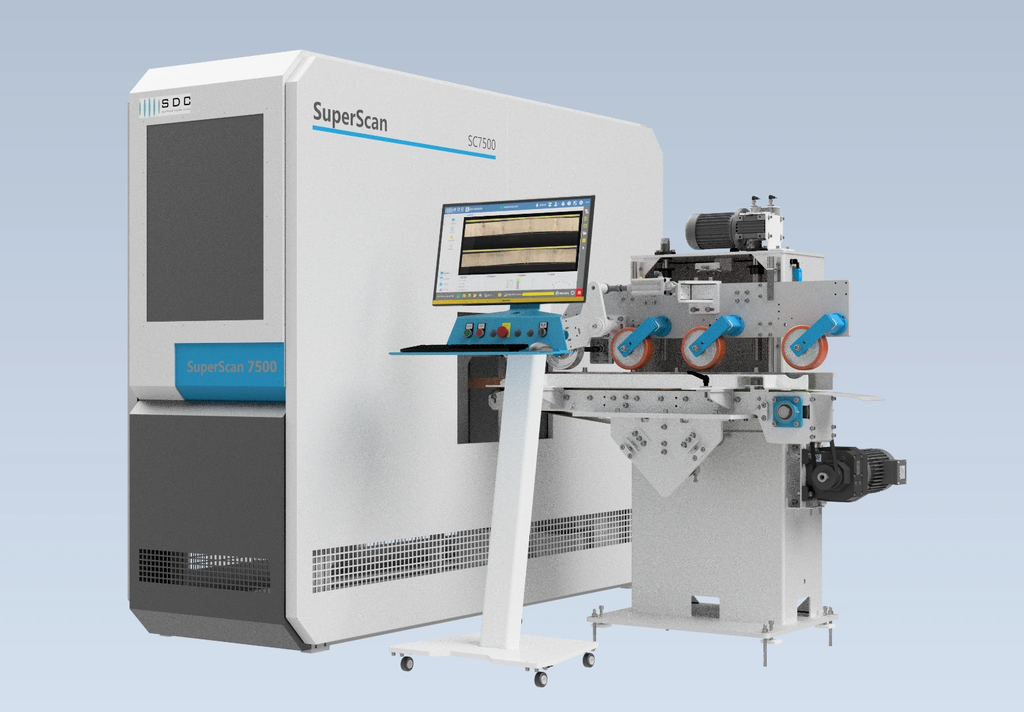

• Сканеры двух, четырёх, шести плоскостные: LiteScan / EasyScan / SuperScan (от 110 м/мин до 240 м/мин)
• Оптимизаторы OC 5500 / OC 7000 / OC 7500 (от 260 м/мин до 450 м/мин)
• Технологичную околостаночную механизацию
• Устройство разобщения пачек пиломатериала
• Многопильный станок с плавающими пилами работающий со сканером>

ПРЕИМУЩЕСТВА ЛИНИИ:

• Сокращение персонала
• Система учёта материала и объёмного выхода готовых изделий
• Автоматизация производственного процесса исключая человеческий фактор
• В базе сканера от 1 до 3-х пород (в зависимости от модели). Линия уже имеет базы данных по работе с сосной, ёлкой и лиственницей из РФ.
• 5 сталкивателей на выходе из оптимизатора
• Линия может оснащаться устройством разобщения пачки п/м
• Русифицированное меню
• Вся линия от одного производителя
• Высокая производительность до 40 000 погонных метров в смену
• Всё что видит человеческий глаз видит и сканер

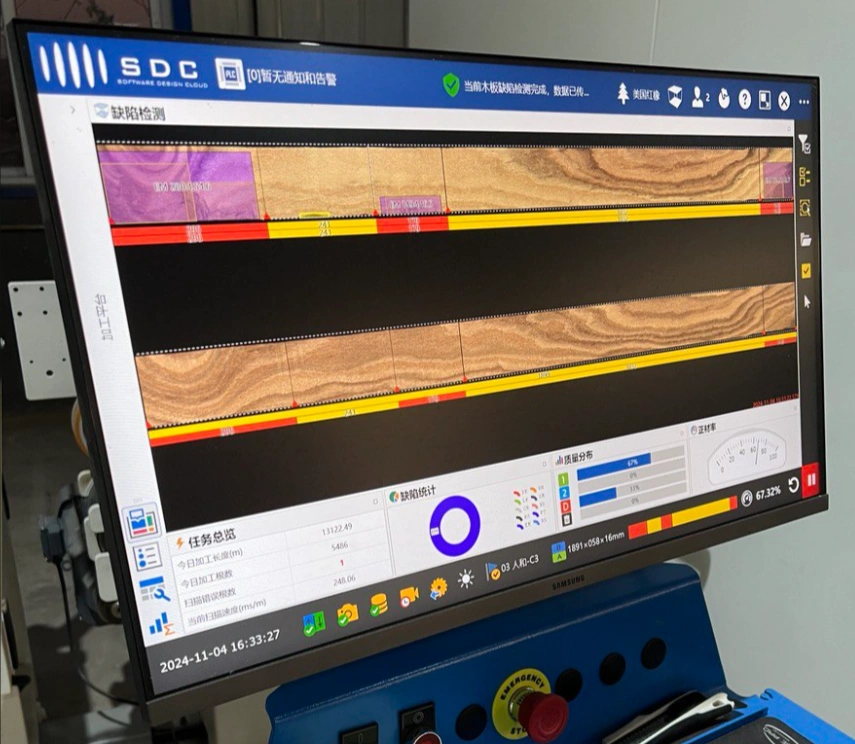

Определяемые пороки:

1. Здоровый сучок
2. Мёртвый сучок
3. Выпавший сучок
4. Трещина
5. Синева
6. Прорость
7. Смоль
8. Смоляной кармашек
9. Сердцевина
10. Обзол
11. Скол
12. Отклонение ширины/толщины
13. Червоточины
14. Другие пороки видимые человеческим глазом

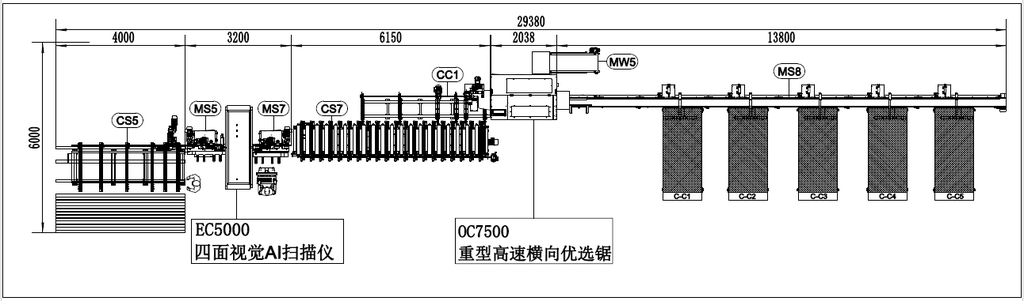

№	Оборудование	Фото

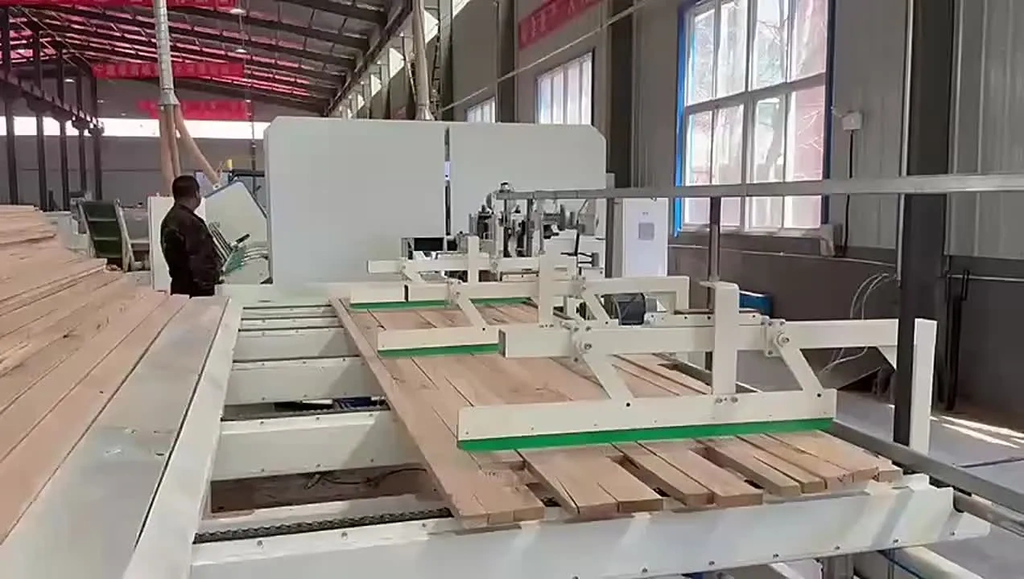

1	Высокоскоростной поперечный стол с поштучной выдачей материала CS5: Размер: 4000 х 2500 мм Скорость: 10-60 м/мин Ролики стальные с насечками / Прижимной ролик сталь / Приводной ролик с электронным подъёмом

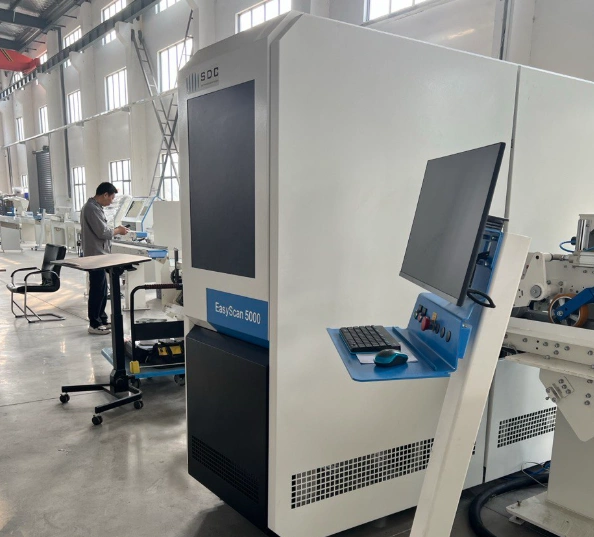

2	4-х плоскостной сканнер мод EC 5000 , включающий подающее и вытяжное устройство MS5 и MS7 Количество плоскостей сканирования 4 плоскости Кол-во подключаемых оптимизаторов: 1-2 шт. Русифицированное меню Длина материала: 400 - 5000 мм Скорость подачи: 20 - 180 м/мин Ширина материала : 20 - 160 мм Толщина материала : 12 - 60 мм Настройка толщины материала : электронная Настройка ширины материала : электронная
3	Поперечный стол поштучной автоматической выдачи (буфер) соединенный со столом автоматической загрузки в оптимизатор CS7 и CC1 Размер: 6000x2500 мм Скорость: 10-60 м/мин Ролики: стальные с насечками (могут быть резиновые ролики, как опция, для работы с другим типом материала) Прижимной ролик : обрезиненный Приводной ролик с электронным подъёмом

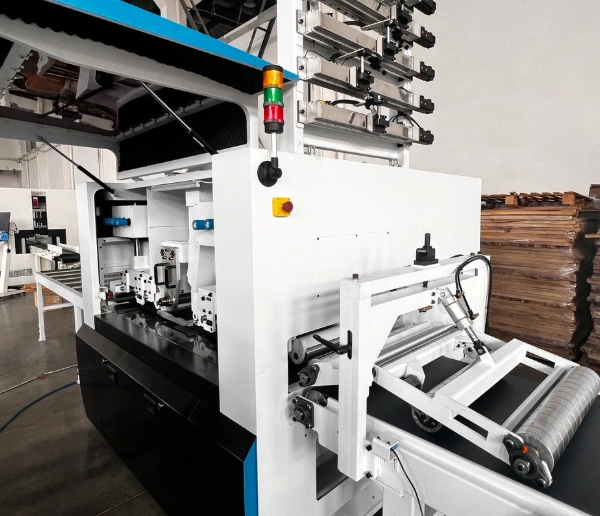

4	Высокоскоростной оптимизатор OC 7500 с транспортером для удаления отходов MW5 и с продольным ленточным столом с 5-ю пневмосбрасывателями MS8 Скорость подачи до 450 м/мин Диаметр пилы 450 мм Сервопривод и стойка REXROTH / BECKHOFF Пневмосбрасыватели FESTO / CAMOZZI Русифицированное меню     Сбрасыватели – 5 шт. Транспортеры С-С1 / С-С2 / С-С3 / С-С4 / С-С5 /  указанные на схеме в комплект поставки не включены.

Технические характеристики станка SDC Линия SDC PRO
