Люнеты подвижные и неподвижные для токарных станков

Описание подвижных и неподвижных люнетов для токарных станков:

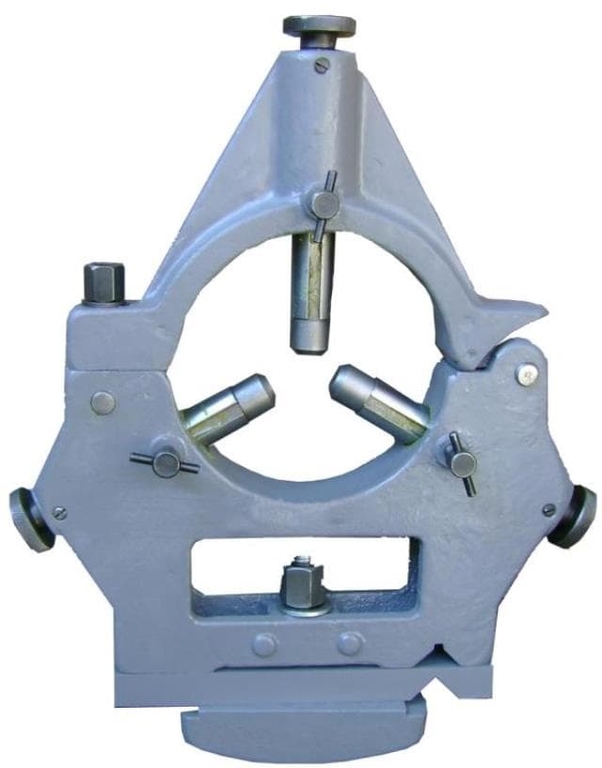

Люнеты применяются при обработке длинных и недостаточно жестких изделий, прогибающихся от собственного веса и в особенности под действием резца.Люнеты бывают неподвижные и подвижные. Неподвижный люнет прикрепляется к направляющим станины планкой 1 и болтом 2 (одним или двумя). Поэтому основание корпуса 3 имеет снизу поверхность ровную или с канавками, в соответствии с сечением направляющих станины. Верхняя часть люнета откидная, одним концом 4 соединенная шарнирно с корпусом, а другим 5 по мере необходимости закрепляемая болтом. Обрабатываемое изделие поддерживается тремя роликами сухарей 6, из которых два находятся в нижней части (в корпусе) и один - в верхней откидной части люнета.

При установке изделие вставляют специально проточенной для этого шейкой в люнет, прикрывают его верхней частью, после чего винтами 7 сухари подводят к поверхности шейки и закрепляют неподвижно болтами 8. При работе между шейкой удерживаемого таким образом изделия и сухарями люнета возникает сильное трение, отчего, сильно нагреваясь, истираются сухари или портится обрабатываемое изделие. Поэтому в последнее время начали применять сухари, снабженные  роликами 9. Подвижный люнет устанавливается на суппорте и крепится болтами. Спереди он делается как бы открытым. Два сухаря (реже три) люнета упираются роликами в изделие несколько сзади резца и, перемещаясь вместе с ним, воспринимают на себя его давление. При обработке очень тонких валов приходится ставить ряд люнетов, из которых несколько неподвижных и всегда один подвижный. При скоростном точении длинных валов применяются люнеты с сухарями, оснащенными твердым сплавом, или с роликовыми сухарями, которые меньше изнашиваются сами и не портят изделие. На центрование валов в люнетах расходуется обычно много времени. Этого не наблюдается при применении самоцентрирующих люнетов.

	Название
	ЛЮНЕТ ПОДВИЖНЫЙ ДЛЯ TU3008
	НЕПОДВИЖНЫЙ ЛЮНЕТ ДЛЯ НАСТОЛЬНОГО ТОКАРНОГО СТАНКА D210 OPTIMUM
	НЕПОДВИЖНЫЙ ЛЮНЕТ ДЛЯ DB1100
	НЕПОДВИЖНЫЙ ЛЮНЕТ - 50000906
	T-SR-300, НЕПОДВИЖНЫЙ ЛЮНЕТ ДО 76 ММ
	НЕПОДВИЖНЫЙ ЛЮНЕТ ДЛЯ BD-8VS

	Название
	ЛЮНЕТ НЕПОДВИЖНЫЙ (МАЛЫЙ) ДЛЯ ТОКАРНОГО СТАНКА ПО МЕТАЛЛУ ЭНКОР КОРВЕТ К400/401
	ЛЮНЕТ ПОДВИЖНЫЙ (МАЛЫЙ) К 401 ДЛЯ ТОКАРНОГО СТАНКА ПО МЕТАЛЛУ
	ЛЮНЕТ ПОДВИЖНЫЙ ДЛЯ ТОКАРНОГО СТАНКА ПО МЕТАЛЛУ ЭНКОР КОРВЕТ К402,403
	ПОДВИЖНЫЙ ЛЮНЕТ ДЛЯ BD-10VS
	ПОДВИЖНЫЙ ЛЮНЕТ ДЛЯ BD-8VS
	НЕПОДВИЖНЫЙ ЛЮНЕТ ДЛЯ BD-8VS
