Матрица для листогибочного пресса Rolleri M490

Матрица для листогибочного пресса Rolleri M490

Компания 'Невастанкомаш' представляет новинку - матрицу для листогибочного пресса Rolleri M490. Это надежное и качественное оборудование, которое станет незаменимым помощником в вашем производстве.

Преимущества:

• Изготовлена из высокопрочной стали
• Продлевает срок службы пресса
• Обеспечивает точное и качественное гибочное соединение
• Проста в установке и обслуживании

Особенности:

• Длина: 490 мм
• Толщина: 10 мм
• Ширина: 60 мм
• Угол гиба: 90 градусов

Назначение:

Матрица Rolleri M490 предназначена для использования в листогибочных прессах для точной и качественной гибки листового металла.

Сферы применения:

Это оборудование идеально подходит для производственных предприятий, занимающихся металлообработкой, автомобильным производством, строительством и другими отраслями, где требуется точная и высококачественная гибка металла.

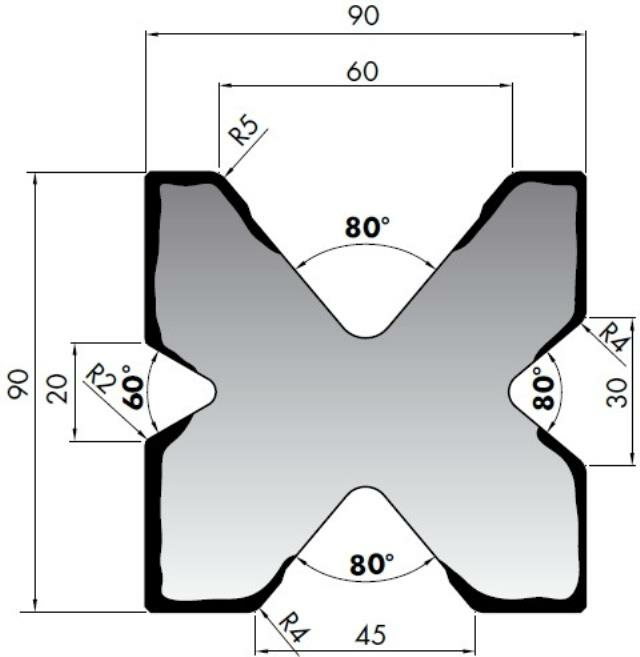

Матрица для листогибочного пресса Rolleri M490 с раскрытиями (ручьями) разной ширины и разными углами предназначена для гибки различных вариантов толщин листового металла. Имеет возможность поворота на любую из четырёх своих сторон. Изготовлена из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.

На данной матрице возможна гибка листового металла на угол от 60° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке.

Область применения:

Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

Конструктивные особенности:

Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

Основные характеристики матрицы для листогибочного пресса Rolleri M490

• Усилие, тн 100
• Масса, кг 35.83
• Модель M490
