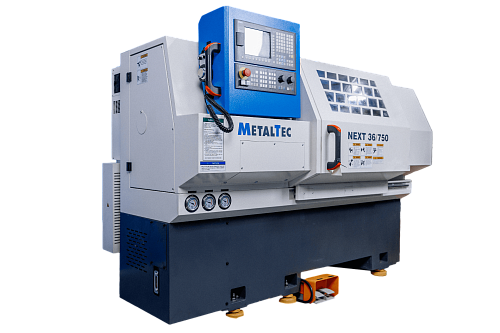

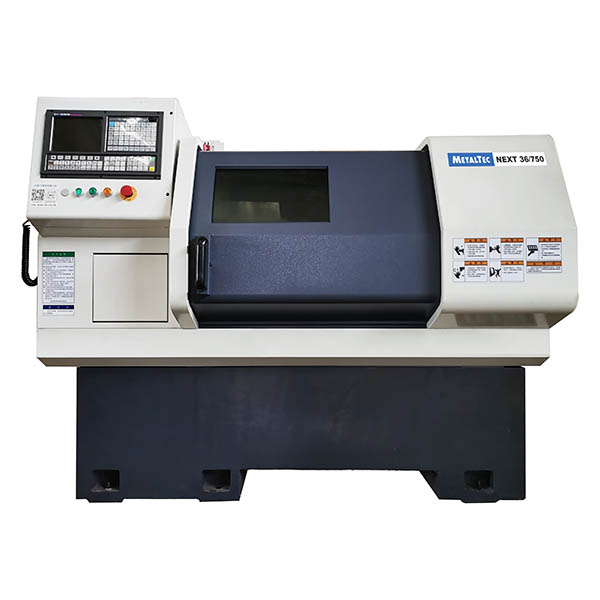

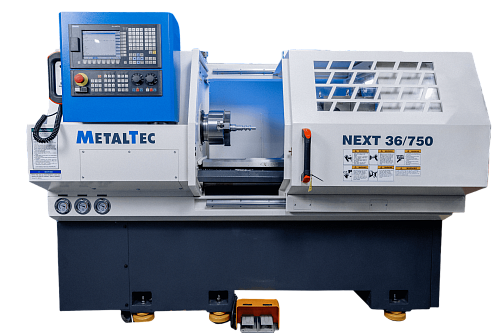

Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 36x750 (Fanuc)

MetalTec NEXT 36x750 Токарный станок ЧПУ с горизонтальной станиной (Fanuc)

Вы ищете надежное и эффективное промышленное оборудование для вашего производства? Тогда MetalTec NEXT 36x750 – это именно то, что вам нужно! Этот токарный станок ЧПУ с горизонтальной станиной отличается высоким качеством исполнения и надежностью в работе.

Преимущества metaltec next 36x750:

• Высокая производительность и точность обработки
• Простота в использовании благодаря ЧПУ системе
• Надежность и долгий срок службы
• Горизонтальная станина обеспечивает стабильность и точность
• Современная система управления Fanuc для максимальной эффективности

Особенности metaltec next 36x750:

• Рабочий ход по оси X – 750 мм
• Диаметр обработки – 360 мм
• Максимальная скорость шпинделя – 3000 об/мин
• Инструментальная револьверная головка с быстрой сменой инструмента
• Высокая жесткость конструкции для минимизации вибраций

Назначение и сферы применения:

MetalTec NEXT 36x750 подойдет для широкого спектра производственных задач, включая точение, сверление, нарезание резьбы и другие операции. Этот токарный станок идеально подходит для производств, где требуется высокая точность и производительность.

Не упустите возможность улучшить производственные процессы и повысить эффективность вашего предприятия с MetalTec NEXT 36x750!

Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 36x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Станки MetalTec NEXT 36x750 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

	Внутреннее точение
	Наружное точение
	Точение наружной резьбы
	Наружная отрезка и обработка канавок

ОСОБЕННОСТИ:

• Горизонтальная станина из чугуна обеспечивает высокую жесткость
• Станина имеет индукционную закалку с твердостью > HRC55
• Гидравлическая задняя бабка

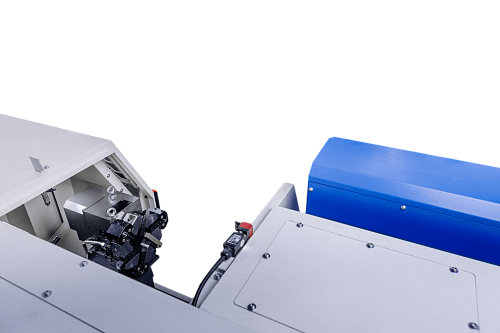

• Полное кабинетное ограждение
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Проходное отверстие шпинделя 49 мм
• Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
• Шкаф с электрокомпонентами, степень защиты IP54
• Современный внешний вид станка, высокое качество лакокрасочного покрытия

• Эргономичный дизайн и удобное расположение основных модулей станка
• Станок компактный, занимает мало пространства на производстве
• Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
• Чугунная станина сводит на нет рабочие вибрации
• Мощный двигатель для стабильной и высоко производительной работы
• Система установки и смены инструмента для решения технических задач любой сложности
• Подача смазочно-охлаждающей жидкости в зону резки
• Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

Модель NEXT 36×750

Габариты обрабатываемых деталей:

Параметры точности:

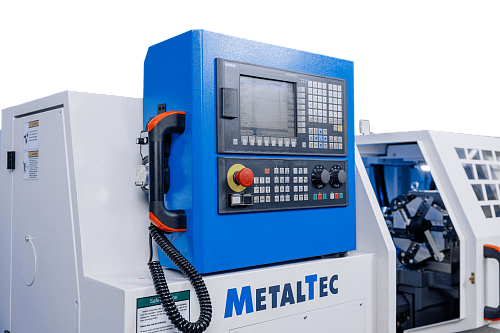

Управление:

Шпиндель:

Перемещение суппорта:

Инструментальный резцедержатель:

Задняя бабка:

Двигатель:

Габаритные размеры:

Габаритные размеры в упаковке:

Конструктивные особенности

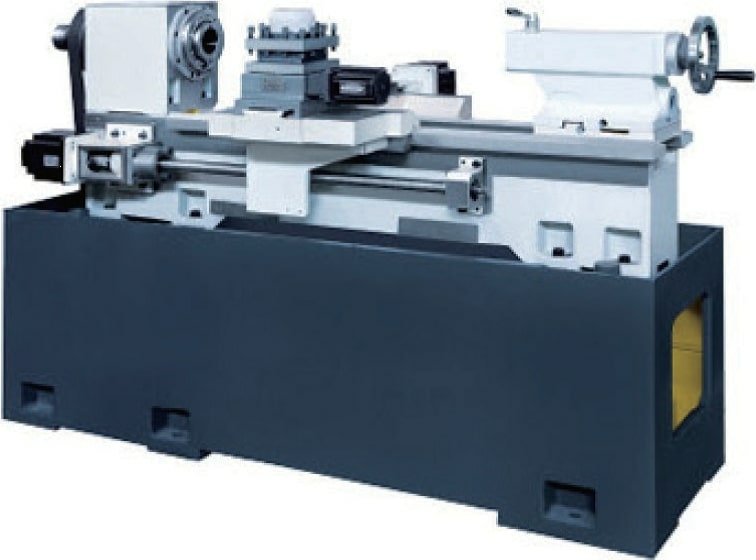

	МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

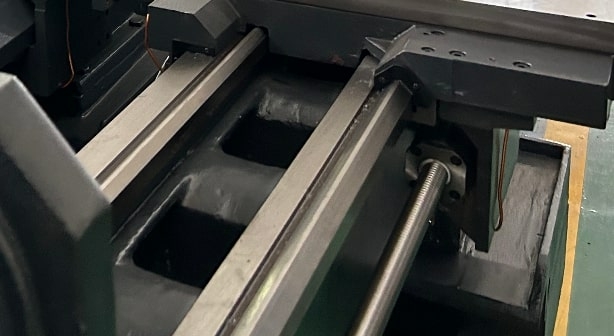

	НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

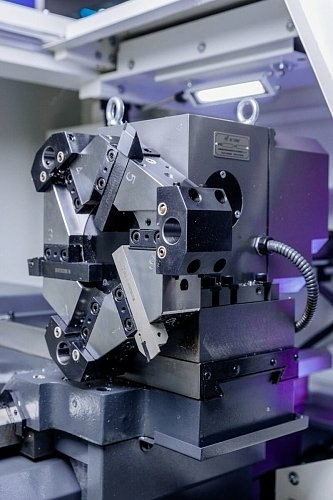

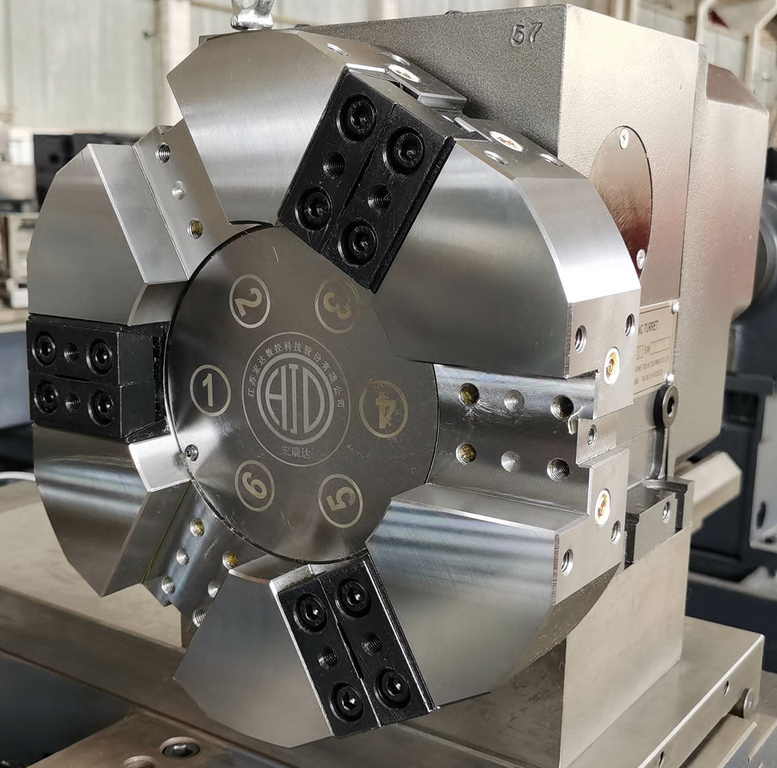

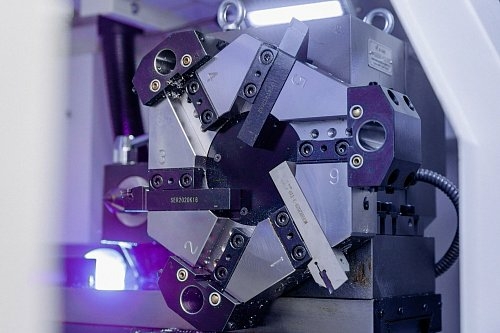

	6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

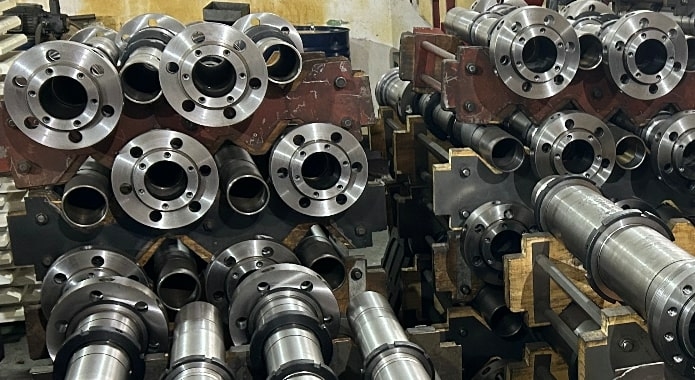

	ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок MetalTec NEXT 36х750 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

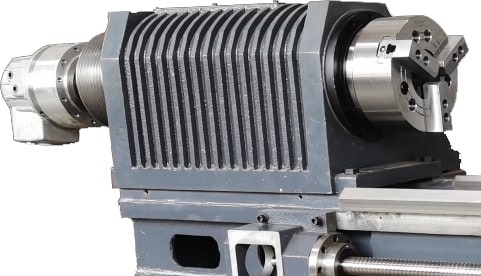

	КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

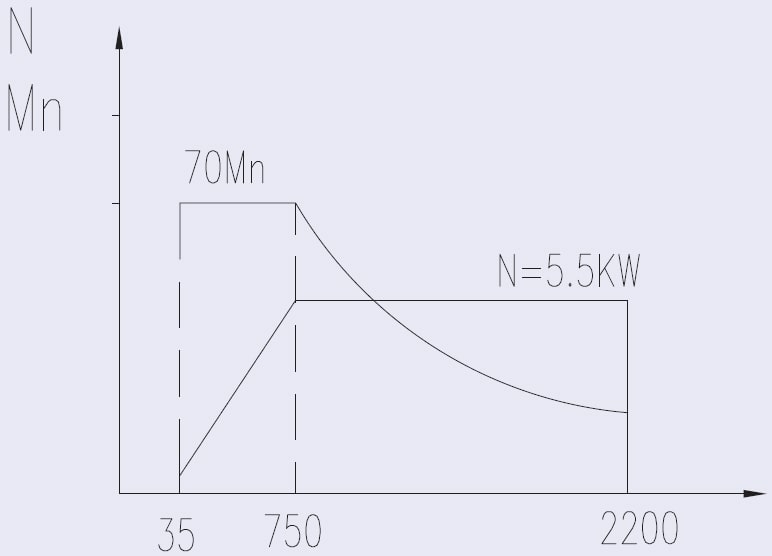

	ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 / 7,5 кВт.

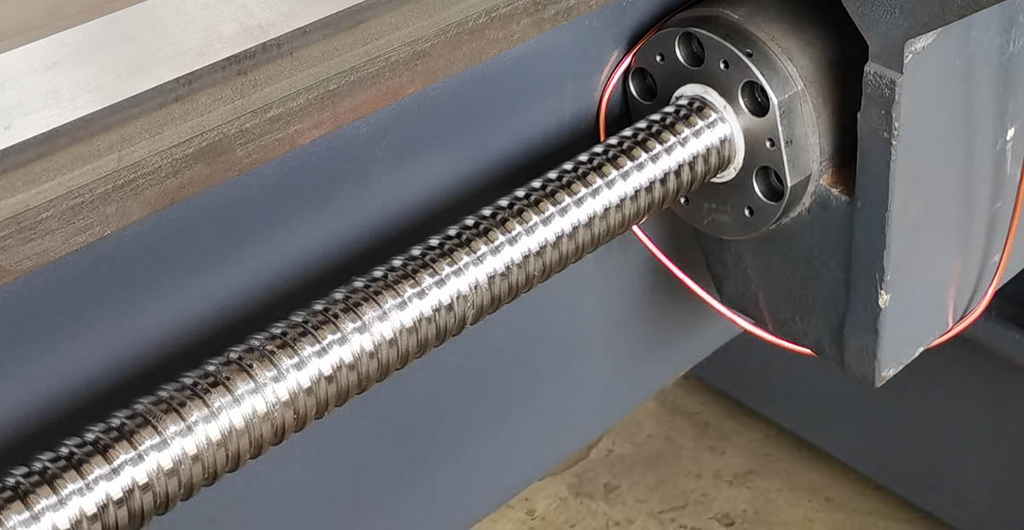

	ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

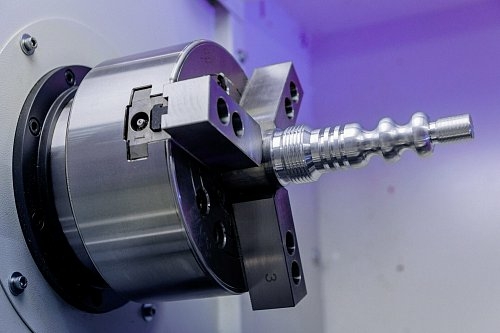

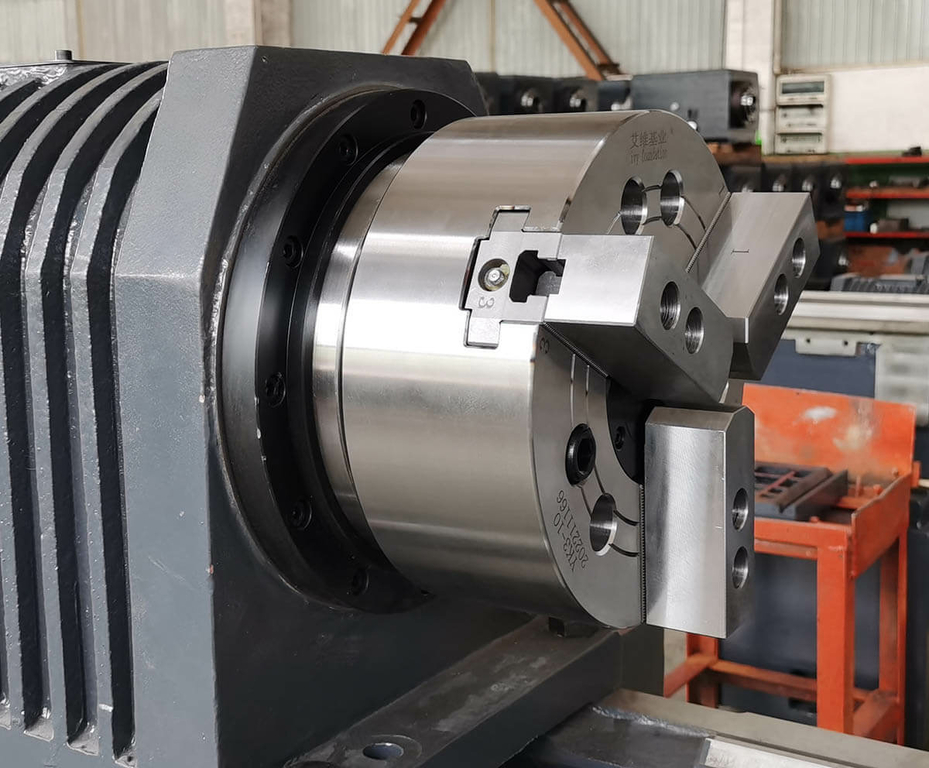

	3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

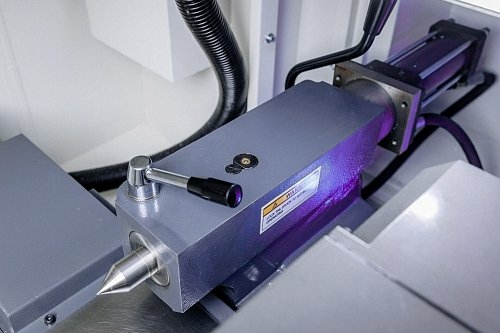

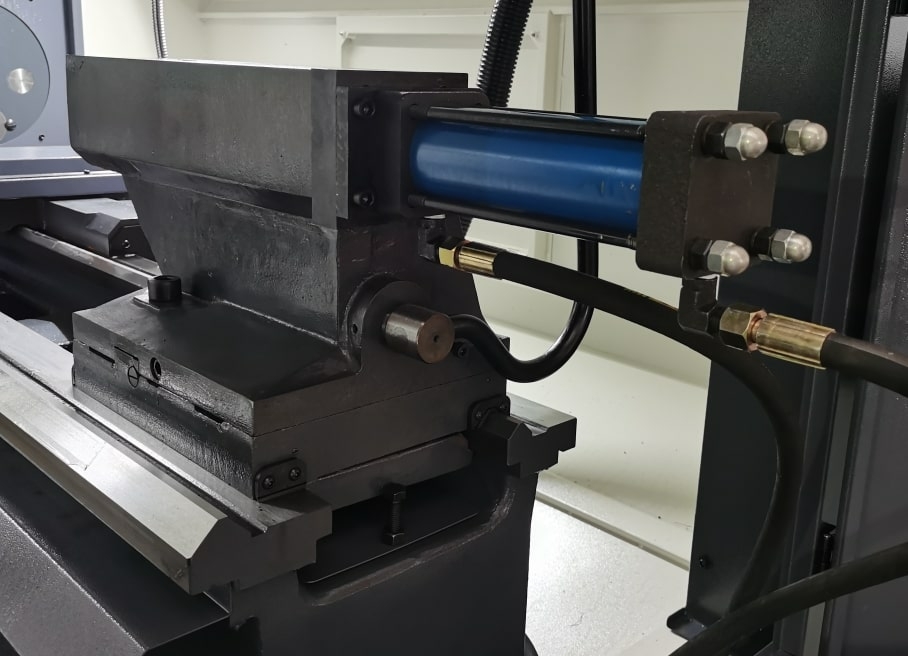

	ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка.

• Ø обработки над станиной, мм 400
• Ø обработки над супортом, мм 200
• Расстояние между центрами (рмц), мм 750
• Мощность, кВт 5,5
• Масса, кг 1500
• Модель NEXT 36X750
• Type Токарный станок чпу с горизонтальной станиной
