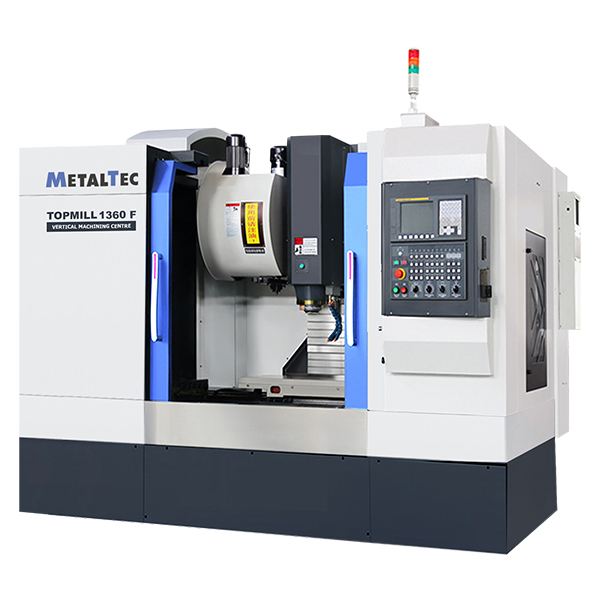

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1360F

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

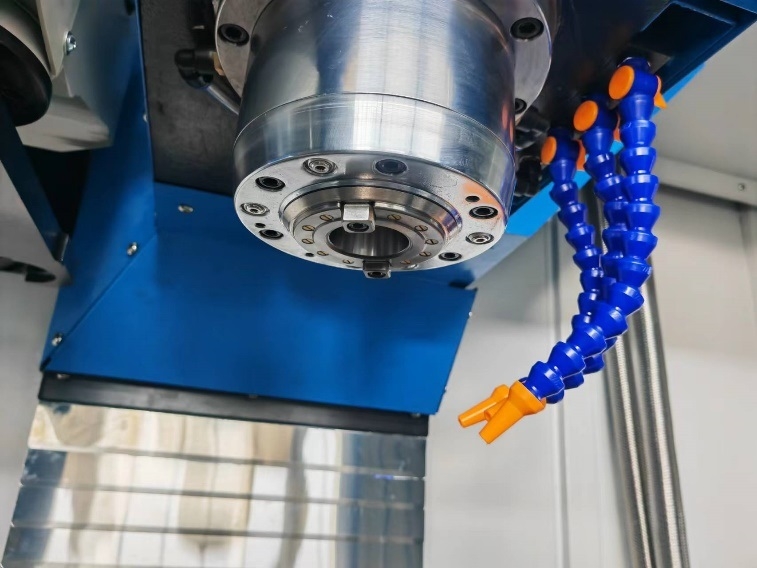

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)

Станок комплектован высокоточным шпинделем ведущего мирового производителя.

Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества.

Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

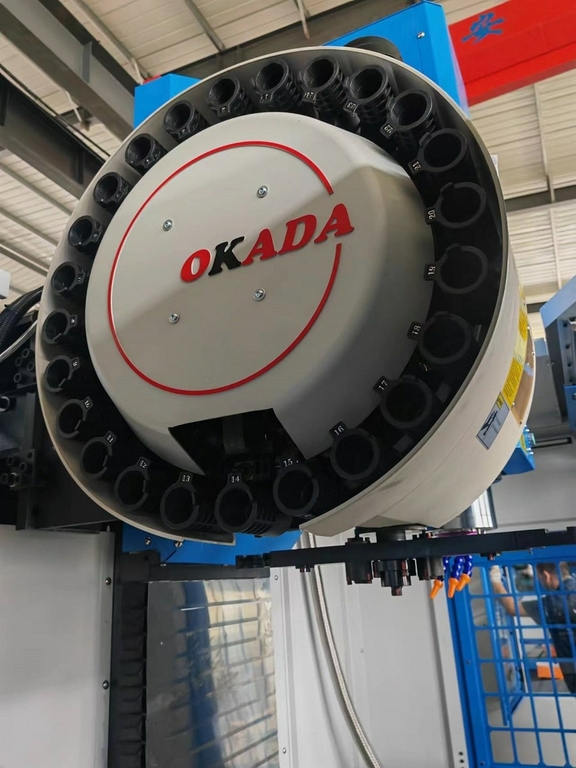

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

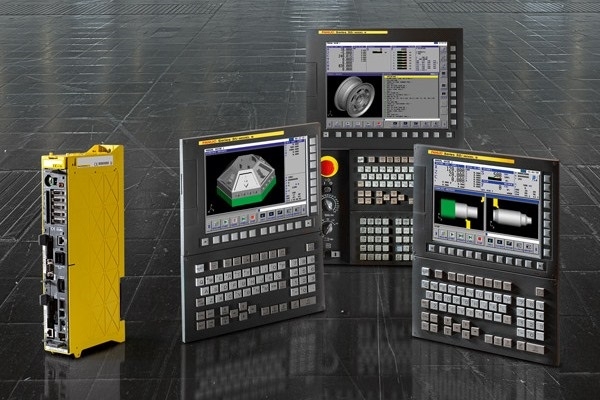

СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS

Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.

Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.

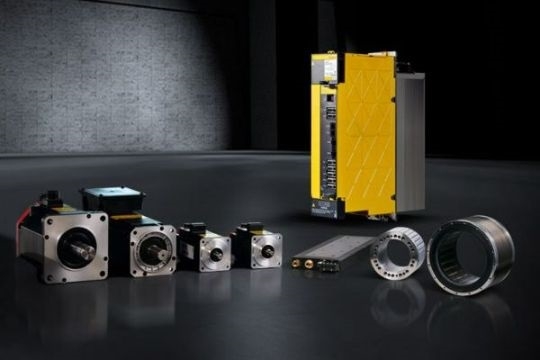

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC

Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.

FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.

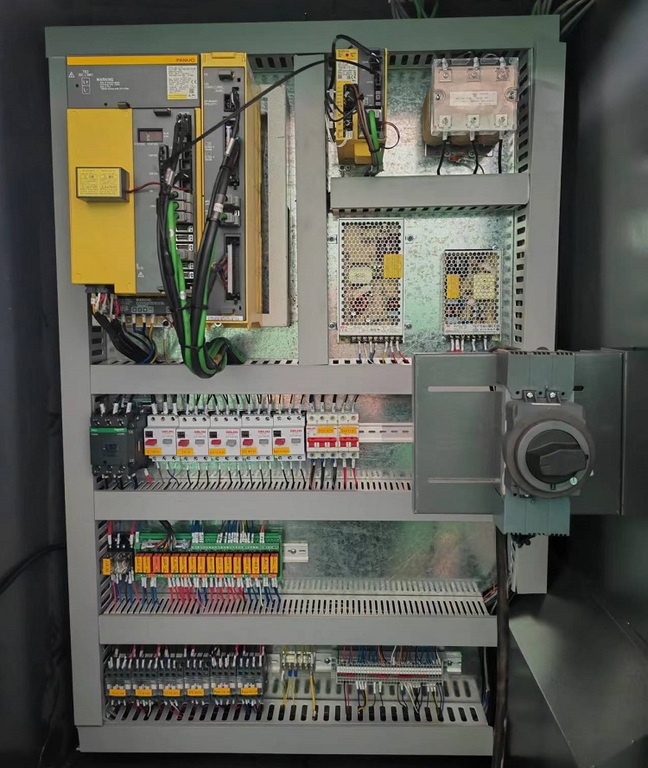

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).

Контакторы – Sсhneider (Франция).

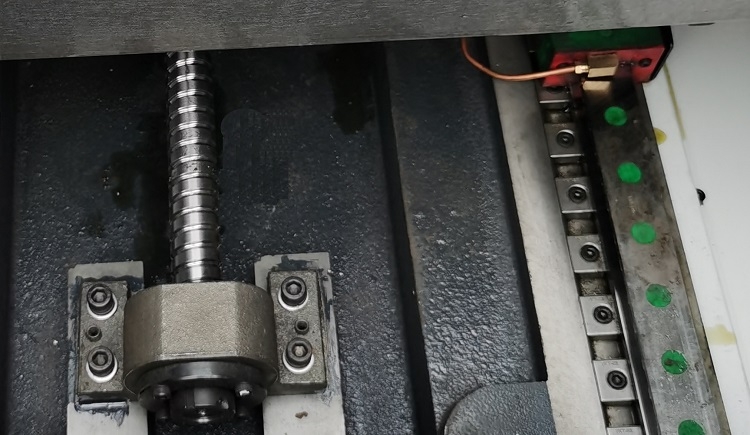

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

• Высокая технологичность;
• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.

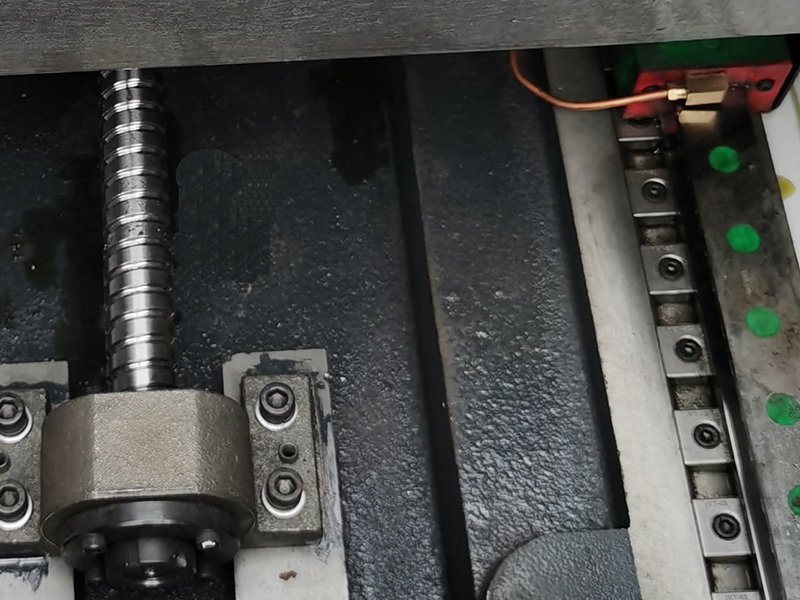

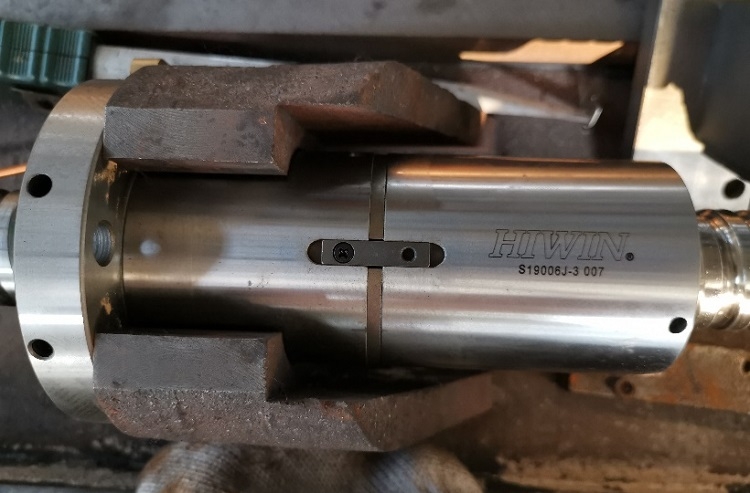

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.

ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).

Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

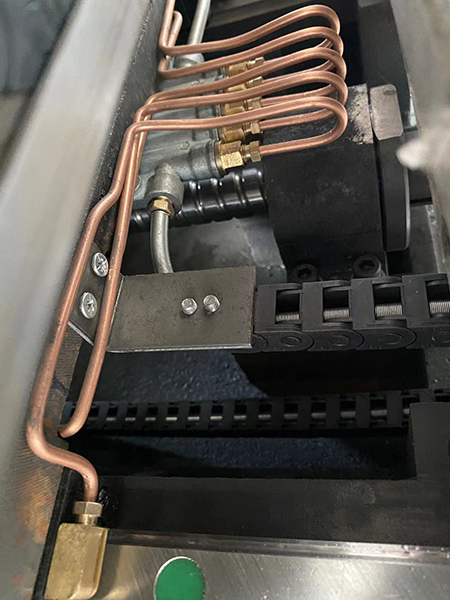

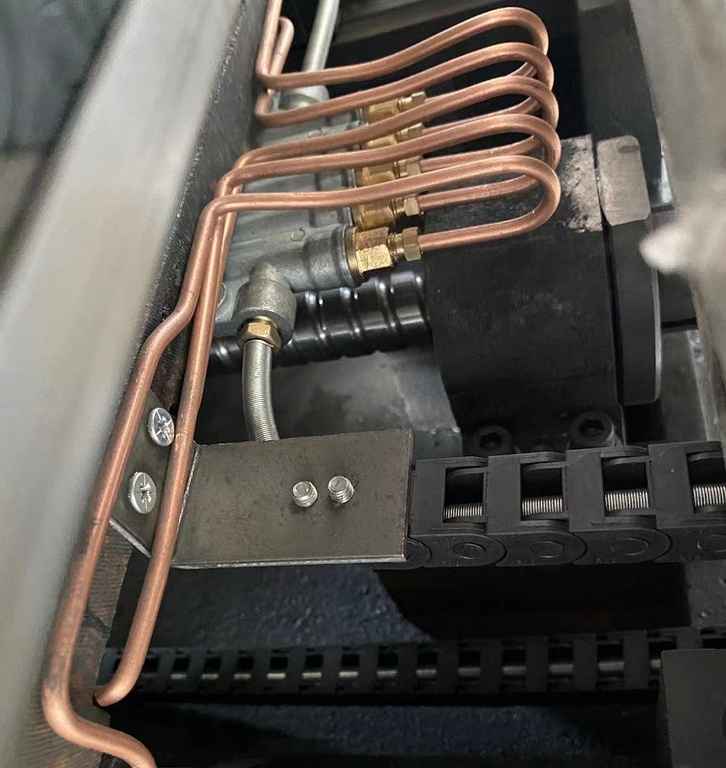

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.

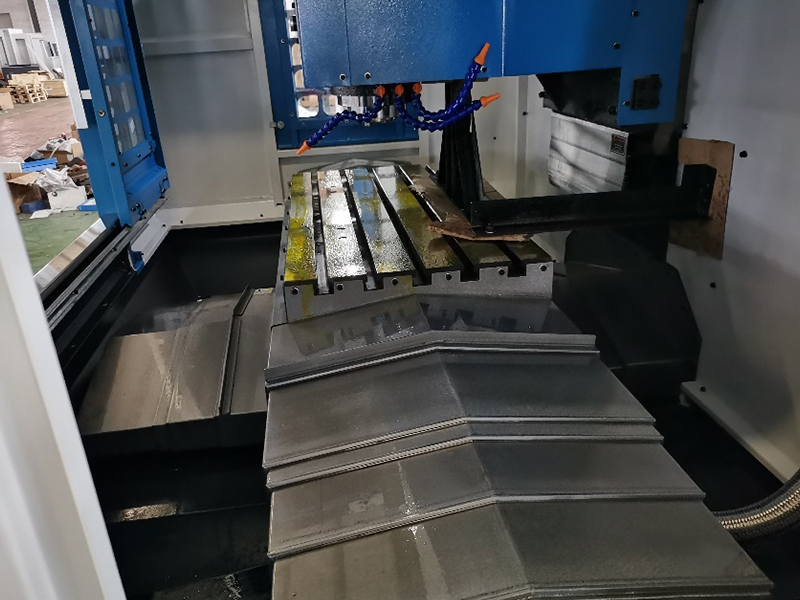

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

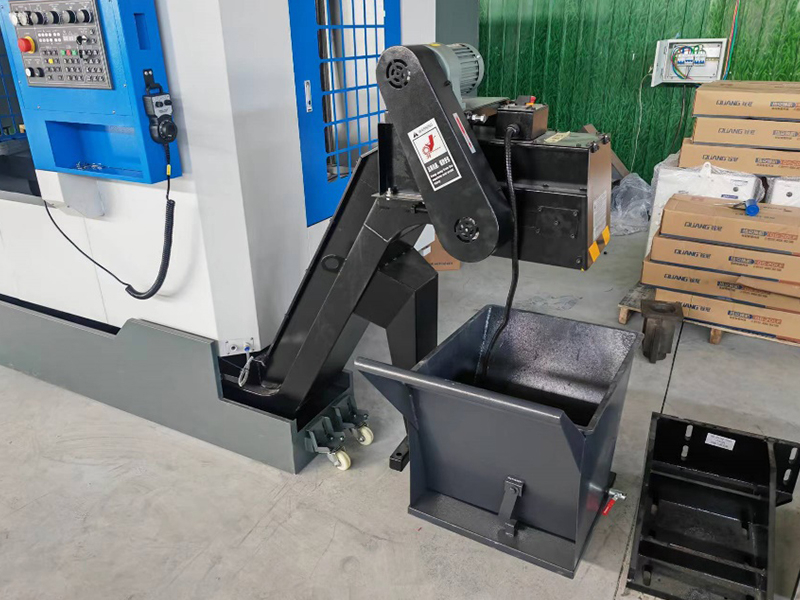

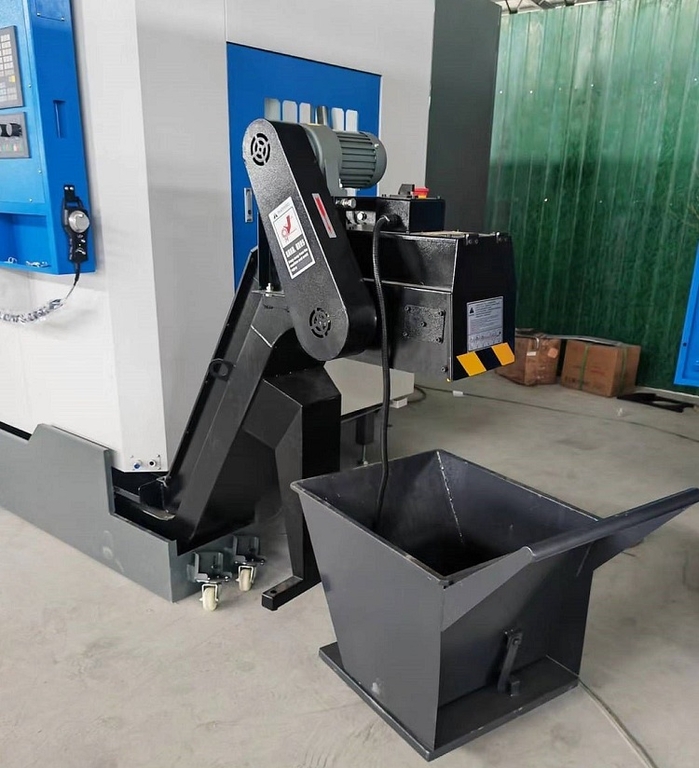

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

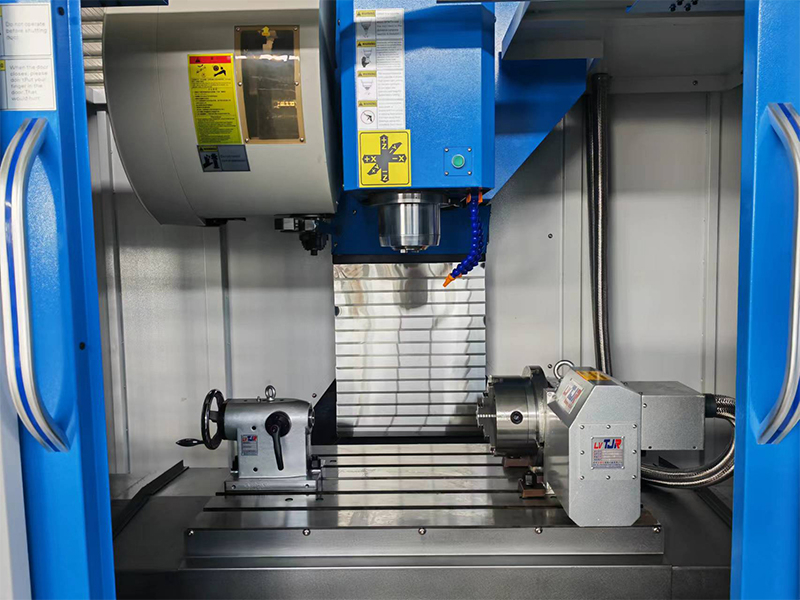

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ?250 ММ С ЗАДНЕЙ БАБКОЙ. КОМПЛЕКТАЦИЯ 3+1)

Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Размеры рабочего стола, мм

1300 x 600

Наибольшая нагрузка на стол, кг

800

T-пазы стола, мм

18 x 100 x 5

Перемещение по оси X, мм

1100

Перемещение по оси Y, мм

600

Перемещение по оси Z, мм

600

Расстояние от торца шпинделя до поверхности рабочего стола, мм

150 - 800

Расстояние от шпинделя до колонны, мм

650

Направляющие перемещения, X / Y / Z

Линейные направляющие (С3)

Шарико-винтовые пары, X / Y / Z

Класс точности P4

Обороты шпинделя, об/мин

10 000

Охлаждение шпинделя

масляное

Мощность электродвигателя главного привода (пост. / 30 мин.), кВт

11 / 15

Тип хвостовика инструмента

ВТ40

Емкость магазина инструмента

24

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр устанавливаемого инструмента, мм

100

Максимальная длина устанавливаемого инструмента, мм

300

Быстрые перемещения по осям Х / Y / Z, мм/мин

24 000 / 24 000 / 20 000

Скорость обработки, мм/мин

1 - 10 000

Точность позиционирования, мм

± 0,005 / 300

Повторяемость, мм

± 0,003 / 300

Напряжение, В / Частота, Гц

380 ± 10% / 50 ± 10%

Общая установленная мощность, кВт

25

Давление воздуха, МПа

0,6

Длина, мм

3300

Ширина, мм

2300

Высота, мм

2550

Вес, кг

6500
